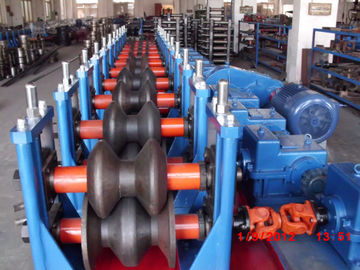

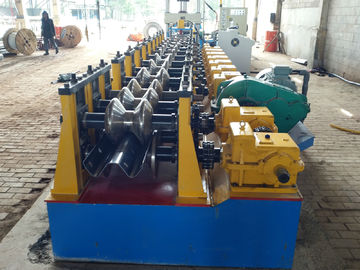

हाईवे 12 मी / मिन गार्ड रेल रोल बनाने की मशीन

हाईवे 12 मी / मिन गार्ड रेल रोल बनाने की मशीन

Brand Name: CMC
MOQ: 1 सेट
कीमत: Negotiate
Payment Terms: टी/टी, एल/सी
Supply Ability: प्रति माह 50 सेट।
Detail Information
उत्पत्ति के प्लेस:
Wuxi, चीन
प्रमाणन:
CE, ISO
नाम:
हाईवे रेलिंग रोल बनाने की मशीन
गति:
8-12m / मिनट
वजन:
65kg
उत्पाद की ऊंचाई:
81 मिमी mm 5 मिमी
बनाने की विधि:
कोल्ड रोल फॉर्मिन
मुख्य वोल्टेज:
380v, 50 हर्ट्ज
पैकेजिंग विवरण:
पूरे शरीर प्लास्टिक बैग के साथ कवर किया गया। या ग्राहकों की आवश्यकताओं के अनुसार।
आपूर्ति की क्षमता:
प्रति माह 50 सेट।
प्रमुखता देना:

12 m / मिनट रेलिंग रोल बनाने की मशीन

,

3.5 मिमी रेलिंग रोल बनाने की मशीन

Product Description



उपकरण संरचना आरेख:





लाभ:

दो तरंगों राजमार्ग रेलिंग रोल बनाने की मशीन

एक निर्माता के रूप में हम रोल बनाने की मशीन के सभी प्रकार में विशेषज्ञता प्राप्त कर रहे हैं।

रोल बनाने की मशीन बनाने के लिए 20 साल का अच्छा अनुभव।

निर्यात के लिए सबसे अच्छी सामग्री और घटकों को चुनें और फिर 40 देशों को।

सर्वोत्तम मूल्य, अच्छी गुणवत्ता और तेजी से वितरण प्रदान करें।



उत्पाद का नाम दो तरंगों राजमार्ग रेलिंग रोल बनाने की मशीन
नहीं। आइटम पैरामीटर टिप्पणी
1

उपयुक्त



सामग्री

प्रकार सैनिक / PPGI
चौड़ाई स्वनिर्धारित
मोटाई 1.5-3.5mm
2

उत्पाद

विशेष विवरण

लंबाई कोई भी लंबाई प्रोग्राम
लंबाई सहिष्णुता ± 2mm
3 काम करने की गति 8-12m / मिनट मानक मशीन
4 नियंत्रण प्रणाली मित्सुबिशी / सीमेंस पीएलसी और ट्रांसड्यूसर रिवाज
5 कुल शक्ति लगभग 30KW अंतिम डिजाइन तक
6 कुल वजन लगभग 15 टी अंतिम डिजाइन तक





















































II.Basic मशीन पैरामीटर

  1. कच्चे माल की यांत्रिक गुणों और विशिष्टताओं

सामग्री: Q345B जस्ती चादर

मोटाई: 2.5 mm 3.0 मिमी

चौड़ाई: 450-476 मिमी

वजन: 65 किग्रा

उत्पादों के विनिर्देशों

उत्पाद: उत्पाद ड्राइंग द्वारा

उत्पाद की चौड़ाई: 310 मिमी ± 5 मिमी

उत्पाद की ऊंचाई: 81 मिमी mm 5 मिमी

उत्पाद की विशेषताएं

बनाने की विधि: कोल्ड रोल का गठन

उत्पादन की गति: speed10m / मिनट

खिला दिशा: बाईं फ़ीड

मुख्य वोल्टेज: 380 वी, 50 हर्ट्ज

इकाई कुल शक्ति: लगभग 20.7KW

ड्राइव शाफ्ट असर: 6026

टर्बो लिफ्ट: SWL10-3 / 23-FU3

मुख्य ड्राइव मोटर: YVP180M-4-15

Reducer: ZQ500-48.57

वॉलबोर्ड सामग्री: A3

दस्ता सामग्री: 40

ढालना सामग्री: Gcr15



III, उपकरण संरचना का अवलोकन

उपकरण फ्रेम को ए 3 स्टील प्लेट द्वारा संसाधित किया जाता है, उम्र बढ़ने के उपचार के बाद, 3-रोलर संरचना, 1 ऊपरी और 2 निचला, निचला रोलर एक निश्चित संरचना को गोद लेता है, ऊपरी रोलर स्लाइडर आंदोलन समायोजन को गोद लेता है, और टरबाइन बॉक्स ड्राइव के 3 सेट संचालित होते हैं ऊपरी और निचले को समायोजित करने के लिए मोटर द्वारा टरबाइन बॉक्स को 3 सेट के बक्से के सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए एक कनेक्टिंग रॉड से जोड़ा जाता है, और 3 स्वतंत्र दीवार प्लेटें एक शाफ्ट द्वारा पूरे मशीन के समानांतरवाद को सुनिश्चित करने के लिए जुड़ी होती हैं।रोलर शाफ्ट का व्यास 110 मिमी है।बाएँ और दाएँ पर नए नए साँचे के दो सेट होते हैं, एक आंतरिक आर्क के लिए और दूसरा बाहरी आर्क के लिए और 15KW मोटर मोटर का एक सेट होता है।यह एक ZQ500 रिड्यूसर द्वारा संचालित है, जो गियर के माध्यम से बाएं और दाएं निचले शाफ्ट को चलाता है। गियर मॉड्यूल 10 मीटर है, प्रत्येक बाएं और दाएं के लिए एक है। उत्पाद को ऑपरेशन कंसोल के माध्यम से संसाधित किया जाता है।



IV, उपकरण कॉन्फ़िगरेशन चेकलिस्ट



नहीं



भाग का नाम



मात्रा

1



साँचा बनाना



हर तरफ सांचों का एक सेट

2



15KW ड्राइव मोटर



एक सेट

3



मोल्ड शाफ्ट बनाने



3 सेट्स

4



टर्बो लिफ्ट



3 सेट्स

5



भारोत्तोलन ड्राइव मोटर



एक सेट

6



ZQ500 रिड्यूसर



एक सेट

7



विद्युत कंसोल



एक सेट

8



उपकरण लंगर बोल्ट



एक सेट
