हाईमास्ट पोल, मोनोपोल, 5G कम्युनिकेशन पोल के लिए HM1200/12000 शट वेल्डिंग मशीन

सीएनसी पोल शट- वेल्डिंग मशीन,

आदर्श: HM1200/12000

हाईमास्ट पोल, मोनोपोल, 5G संचार पोल के लिए डिज़ाइन किया गया

व्यास सीमा: 300 ~ 1200 मिमी, मोटाई: 5 ~ 14 मिमी, लंबाई: 12000 मिमी

मानक एकल चाप एकल तार जलमग्न चाप वेल्डिंग मशीन

वैकल्पिक: डबल आर्क डबल वायर वेल्डिंग मशीन (बड़ी मोटाई के लिए)

आवेदन का दायरा: बड़े लंबाई के मध्यम आकार के पोल अनुदैर्ध्य स्वचालित समापन वेल्डिंग के लिए उपयुक्त, जैसे 5G पोल, मोनोपोल, हाईमास्ट पोल

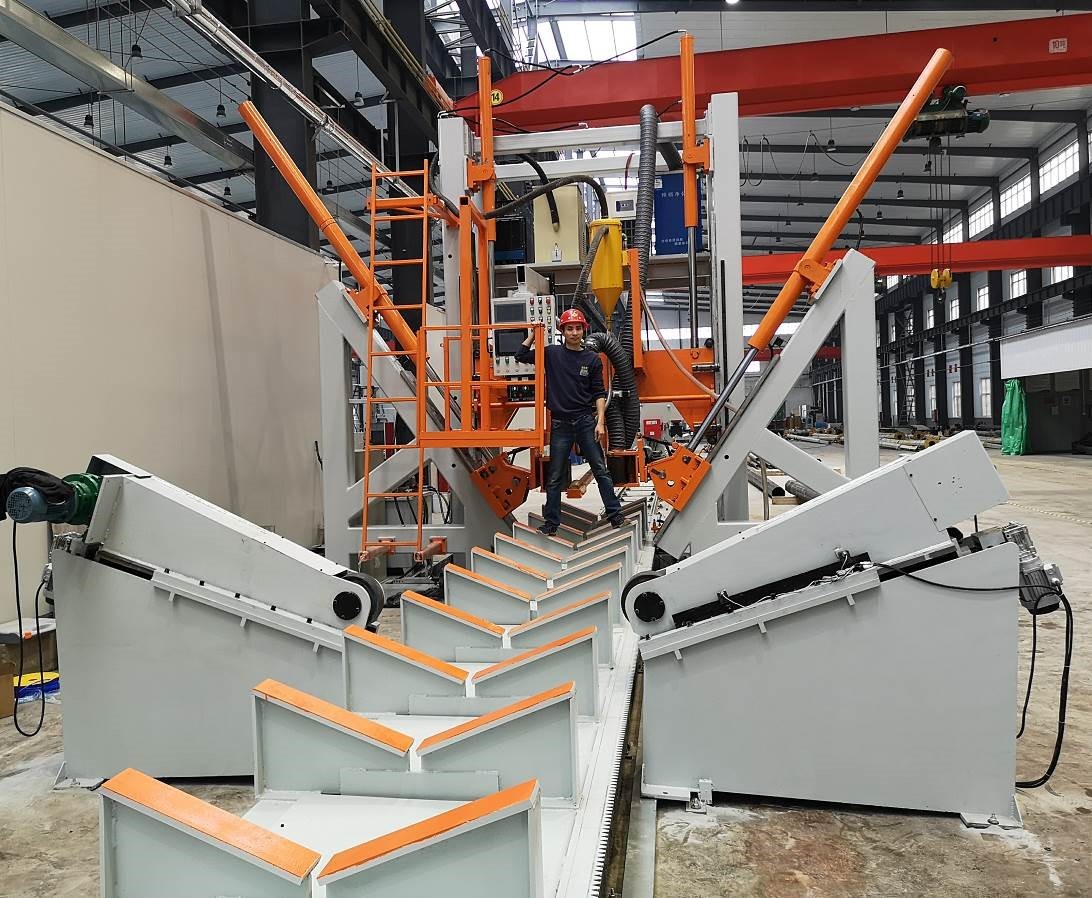

सीएनसी पोल शट-वेल्डिंग मशीन, यह एक शेल या दो शेल प्रकार पॉलीगोनल और सर्कल टेपर पोल (शंक्वाकार पोल) के लिए उपयुक्त है।यह स्वचालित वेल्डिंग लाइन है, गैन्ट्री प्रकार की संरचना तय की गई है और वेल्डिंग सिस्टम के साथ, गति समायोज्य चलने के लिए सर्वो मोटर के साथ वी-आकार पूरी तरह से पोल लंबाई डॉली (वर्कटेबल), हाइड्रोलिक सिलेंडर पोल को बंद करने और वेल्डिंग करने के लिए क्लैंपिंग व्हील को धक्का देता है। उसी समय।

दो सीम पोल के लिए, जब पहली सीम वेल्डिंग समाप्त हो जाती है, तो नीचे का रोलर उठेगा और दूसरी सीम वेल्डिंग शुरू करने के लिए पोल को दूसरी सीम स्थिति में घुमाएगा।

मालिकाना विशेषताएं:

1. सीएनसी स्वचालित समायोजन, सीएनसी प्रणाली, पोल व्यास के परिवर्तन के साथ, स्वचालित रूप से दबाव को समायोजित करता है, स्वचालित रूप से प्रेसर पैर की स्थिति को समायोजित करता है, स्वचालित रूप से खिला गति और स्थिति से मेल खाता है, चिकनी वेल्डिंग सुनिश्चित करने के लिए वेल्डिंग सीम को हमेशा बंद स्थिति में रखें।

2. विशेष सीएनसी नियंत्रण प्रणाली पैर सिंक्रनाइज़ेशन प्रदर्शन के बाएं और दाएं हिस्से को बहुत अच्छा बनाती है
3. पिछली प्रक्रिया की योग्यता के आधार पर, वेल्डिंग के बाद, पोल वेल्ड का कोई मरोड़ नहीं होता है, और कर्मियों को वेल्ड को केंद्र में रखने के लिए मशीन के पीछे रॉड को घुमाने और मोड़ने की आवश्यकता नहीं होती है।
3. .पोल वी-आकार के वर्कटेबल पर है, और सिर और पूंछ वेल्डिंग की स्थिरता सुनिश्चित करने के लिए इसकी गति सर्वो नियंत्रित है।सिर से पूंछ तक वेल्डिंग करने से पूंछ की लंबाई बहुत कम हो जाती है जो वेल्डेड नहीं होती है।
5. क्लैंपिंग रोलर की संख्या 3 सेट है, फायदा यह है कि रोलर के दबाव को पोल की सतह पर कम किया जाता है, और सतह पर खरोंच को कम किया जाता है।यह अष्टकोणीय ध्रुव, बहुभुज ध्रुव और शंक्वाकार ध्रुव के उत्पादन के लिए उपयुक्त है।यह बराबर व्यास या शंक्वाकार हो सकता है।
6. मोटराइज्ड फास्ट रिटर्निंग बैक फंक्शन के साथ वी-आकार का वर्कटेबल (डॉली), और यह ऑपरेटरों की श्रम तीव्रता को कम करता है।
7. जलमग्न चाप वेल्डिंग समारोह
8. पोल बैक गाइडिंग डिवाइस के साथ, इसे अनुकूली रूप से समायोजित किया जा सकता है।व्यावहारिक संचालन में, वेल्डिंग सीम की स्थिति को शायद ही कभी समायोजित किया जाता है, जिससे ऑपरेटरों की श्रम तीव्रता कम हो जाती है।
9. मशीन के सिर पर स्थापित कैमरे के माध्यम से, वेल्डिंग सीम मुख्य नियंत्रण कक्ष की स्क्रीन पर परिलक्षित होता है, जिससे वेल्डिंग सीम की ट्रैकिंग सरल और आसान हो जाती है, और वेल्डिंग की निगरानी के लिए ऑपरेटर की श्रम तीव्रता को कम करती है।
10. स्व-विकसित तेल दबाव और सीएनसी प्रणाली, वेल्डेड पोल को गोल और विरूपण को छोटा बनाती है।
11. दो सीम पोल के लिए, जब पहली सीम वेल्डिंग समाप्त हो जाती है, तो नीचे का रोलर उठेगा और दूसरी सीम वेल्डिंग शुरू करने के लिए पोल को दूसरी सीम स्थिति में घुमाएगा।
12. सामने की स्थिति में लोडिंग और अनलोडिंग

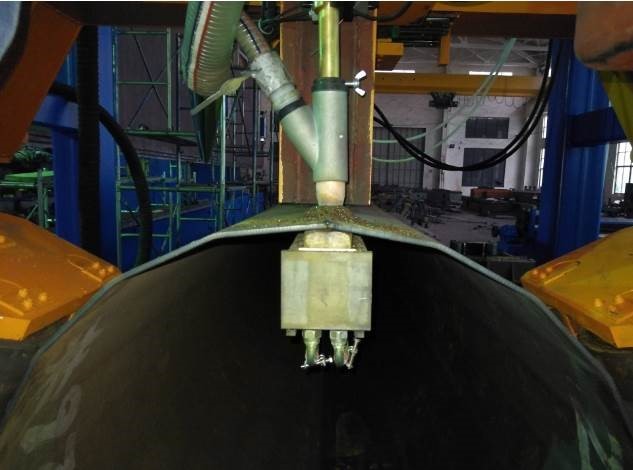

13. आंतरिक तांबे के ब्लॉक, जो प्रवेश दर में काफी सुधार करते हैं, जो 85% से अधिक तक पहुंच सकते हैं।कॉपर ब्लॉक में ठंडा पानी होता है
14. ऑपरेटर: 1 व्यक्ति।

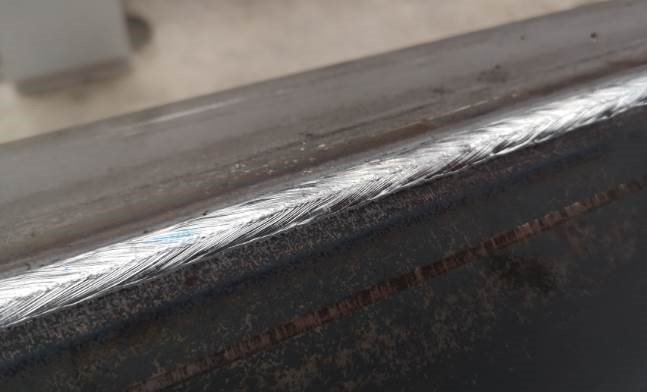

15. वैकल्पिक आइटम: 12 मिमी से अधिक प्लेट मोटाई के लिए, डबल आर्क और डबल वायर (या डबल इलेक्ट्रिक और तीन तार) जलमग्न चाप वेल्डिंग को अपनाने, डीसी + एसी, डीसी वेल्डिंग उच्च वर्तमान और कम वोल्टेज को गोद लेती है, डीसी चाप बड़ी पैठ प्राप्त करती है, एसी अपेक्षाकृत गोद लेती है छोटे वर्तमान और उच्च चाप वोल्टेज, संलयन चौड़ाई बढ़ाता है, और सुंदर वेल्ड गठन प्राप्त करता है।वेल्डिंग की गति को दोगुना करें, वेल्ड प्रदर्शन में सुधार करें और बिजली की खपत को कम करें।
16. वैकल्पिक आइटम: नेटवर्क उत्पादन डेटा सिस्टम

कार्य 1: यह उत्पादन प्रबंधन कर्मियों को उत्पादन डेटा प्रदान कर सकता है: समय पर बिजली, वेल्डिंग समय, गैर वेल्डिंग समय, उत्पादन मात्रा, आदि

फ़ंक्शन 2: सर्वोत्तम और नवीनतम सॉफ़्टवेयर और अनुभव डेटा प्राप्त करने के लिए सॉफ़्टवेयर को समय पर अपडेट करें, जो ग्राहकों को दूरस्थ दोष निदान और दूरस्थ पैरामीटर समायोजन में सहायता कर सकता है।ग्राहकों के लिए जल्दी से उत्पादन फिर से शुरू करना सुविधाजनक है।

मशीन में निम्नलिखित भाग होते हैं:

1. सर्वो चालित वी-टाइप वर्कटेबल (डॉली)
2. वी टेबल के लिए फ्रंट और रियर रेल
3. मुख्य गैन्ट्री फ्रेम
4. वी-टाइप वर्कटेबल के लिए ड्राइव सिस्टम
5. हाइड्रोलिक क्लैंपिंग यूनिट (क्लैम्पिंग रोलर्स सहित)
6. वायर फीडिंग सिस्टम के साथ जलमग्न चाप वेल्डिंग सिस्टम
7. फ्लक्स रिकवरी सिस्टम
8. वाटर कूलिंग सिस्टम के साथ इनर कॉपर बार
9. ऑपरेटिंग प्लेटफॉर्म
10. ध्रुव रोटेशन रोलर, 2 जोड़े
11. हाइड्रॉलिक सिस्टम
12. नियंत्रण प्रणाली
