उत्पाद विवरण:
|
| नाम: | लंबाई की रेखा में कटौती | विशेषता: | पूरी तरह से स्वचालित |
|---|---|---|---|
| आवेदन: | प्रकाश पोल सामग्री के लिए | सामग्री: | Q235A, हॉट रोल्ड माइल्ड स्टील |
| द्रव्य का गाढ़ापन: | 3 मिमी -8 मिमी | सामग्री की चौड़ाई: | 800-1800 मिमी |
| हाई लाइट: | 8 मिमी लंबाई काटने की मशीन,लाइट पोल लंबाई काटने की मशीन,क्यू 235 ए स्लीटिंग और लंबाई रेखा में कटौती; |
||
लाइट पोल मॉडल CTLA8x1800 . के लिए कट टू लेंथ लाइन
(पूरी तरह से स्वचालित प्रकार, 4 स्तर समतल करना)
तकनीकी मापदंड
मालिकाना विशेषताएं:
पूरी तरह से स्वचालित प्रकार, अगर पोल के लिए सही चौड़ाई, लंबाई सीएनसी नियंत्रित, स्वचालन के साथ टेपर स्लीटिंग, टेपर प्लेट अनलोडिंग और स्टैकिंग स्वचालित प्रणाली।
दो ब्लेड प्रकार के साथ डबल स्क्रैप एज स्लीटिंग यूनिट और टेंपर स्लीटिंग यूनिट।
(नोट: 6 मिमी से कम प्लेट के लिए स्वचालित स्टैकिंग सिस्टम, लाइट पोल प्लेट)
आवेदन पत्र:
यह एक तरफ छोटी चौड़ाई, एक तरफ बड़ी चौड़ाई वाली स्टील प्लेट पाने के लिए लाइट पोल मटेरियल अनकॉइलिंग, लेवलिंग, कटिंग, स्क्रेप एज स्लीटिंग और टेंपर स्लीटिंग प्रोसेस के लिए है।
डिवाइस का विवरण
1. स्टील कॉइल लोडिंग डॉली कार
ऊपर और नीचे: हाइड्रोलिक
क्षैतिज चलती: मोटर चालित

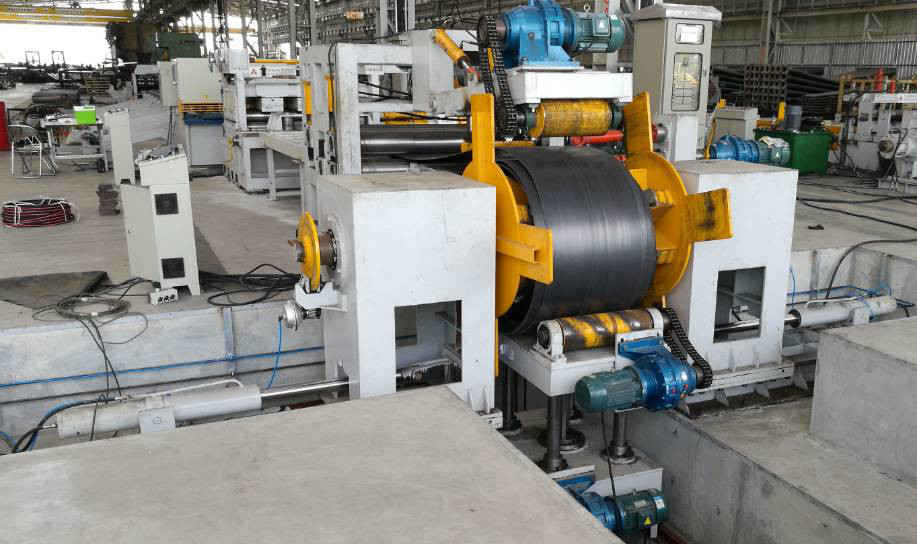

2. हाइड्रोलिक डबल-हेड अम्ब्रेला टाइप डेकोयलर:
शामिल हैं: बाएँ और दाएँ इकाई,
ब्रेक के साथ जो शाफ्ट रोटेशन को तनाव देता है।
खुला और बंद: हाइड्रोलिक
3. हाइड्रोलिक दबाने और मार्गदर्शन, हाइड्रोलिक फावड़ा-सिर डिवाइस, पिंचिंग डिवाइस
यह फ्रेम, हाइड्रोलिक प्रेसिंग और गाइडिंग डिवाइस, हाइड्रोलिक फावड़ा हेड डिवाइस, पिंचिंग रोलर और मोटर ड्राइवर सिस्टम आदि से बना है।
यह हाइड्रोलिक प्रेसिंग और गाइडिंग आर्म, प्रेसिंग एंड गाइडिंग व्हील, गियर बॉक्स, मोटर इत्यादि से बना है।
यह हाइड्रोलिक फावड़ा प्लेट संकुचन उपकरण, व्यय प्लेट, हाइड्रोलिक डिवाइस इत्यादि से बना है।
यह स्लाइड, 2 पिंच रोलर्स, हाइड्रोलिक पिंच डिवाइस, फ्रेम आदि से बना है।
यह एसी मोटर, गियर बॉक्स, स्पिंडल और कनेक्ट, बेयरिंग स्टैंड, एक यूनिवर्सल जॉइंट आदि से बना है।
4. मिडिल रोलिंग वे वर्कटेबल
5. गाइडिंग डिवाइस
यह गिल्ड फ्रेम, मूवेबल प्लेन प्लेट, गाइडिंग एडजस्टमेंट डिवाइस, वर्टिकल लीन व्हील से बना है।
6. लेवलिंग यूनिट: (चार लेयर टाइप)
यह इस लाइन का मुख्य उपकरण है जो पावर पार्ट और होस्ट पार्ट में विभाजित है।
पावर पार्ट पावर स्टैंड, डिसेलेरेटर, एसी स्पीड एडजस्टेबल मोटर, एसी इलेक्ट्रिक कैबिनेट (एसी फ्रीक्वेंसी मोटर ड्राइवर), कपलिंग, पावर डिस्ट्रीब्यूशन केस, स्ट्रैप व्हील, स्ट्रैप, यूनिवर्सल जॉइंट और वाईडब्ल्यूजेड ब्रेक आदि से बना है।
होस्ट पार्ट बॉटम-स्टैंड, फ्रेम, अंडर एक्सल स्टैंड, स्लाइडिंग एक्सल स्टैंड, लेवलिंग रोलर, अपर सपोर्टिंग फ्रेम, अप-एंड-डाउन सपोर्टिंग व्हील स्टैंड, सपोर्टिंग व्हील, इलेक्ट्रिक लिफ्टिंग और प्रेसिंग डिवाइस से बना है, साथ में 2 पीसी प्रेसिंग मोटर, मैनुअल लुब्रिकेट पंप।
इस मशीन की विशेषता:
इसने बिजली वितरण मामले को अपनाया, प्रत्येक लेवलिंग रोलर सार्वभौमिक क्रॉस युग्मन से जुड़ा हुआ है, ऊपर और नीचे लेवलिंग रोलर दोनों सक्रिय हैं, रैखिक गति स्थिरता है, इसलिए रोलर सतह और प्लेट के बीच घर्षण कम हो जाएगा, जो लेवलिंग दक्षता को प्रेरित कर सकता है।
लेवलिंग एक्सल के दोनों किनारों पर रोलर बेयरिंग के दो सेट होते हैं, प्लेन पुश बेयरिंग का एक सेट घर्षण को कम करने और एक्सियल को लिब्रेटिंग से रोकने के लिए इस्तेमाल किया जाता है, जो दक्षता को बढ़ा सकता है।
मशीन पर सपोर्टिंग व्हील के दो ग्रुप लगाए गए हैं जिसमें ऊपर और नीचे, आगे और पीछे की तरफ एडजस्ट किया जा सकता है।यह मुख्य रोलर का समर्थन करता था और रोलर कठोरता और शीघ्र समतलन क्षमता को बढ़ाता था।सपोर्टिंग व्हील पर बेयरिंग को सील कर दिया जाता है जो ऑक्साइड स्लैग को असर में प्रवेश करने से रोक सकता है।
मशीन वर्म गियर और वर्म रॉड को अपनाती है, बाइपोलर डिसेलेरेटिंग और प्रेसिंग, भारी दबाव शक्ति को समायोजित करने पर बड़ा मरोड़, यह व्यक्तिगत रूप से और सिंक्रोनस को उठाने और दबाने के लिए समायोजित कर सकता है, और मैनुअल माइक्रो-एडजस्टमेंट सेट कर सकता है।
लेवलिंग रोलर मध्य आवृत्ति प्रेरण शमन, गहरा स्तर है, जो तेल की कमी होने पर असर को जलाने से बच सकता है और मशीन के जीवन को लंबा कर सकता है।
लेवलिंग होस्ट मशीन केंद्रीकृत तेल आपूर्ति को अपनाती है जो आसानी से संचालित हो सकती है।प्रमुख घटक होमलैंड में उन्नत वाइब्रेटर द्वारा कंपन कर रहे हैं जो तनाव को कम कर सकते हैं और झुकने को कम कर सकते हैं।मोटर डायरेक्ट-करंट स्पीड एडजस्टेबल मोटर है, यूरोथर्म कोर प्लेट के साथ है जो लिफ्टिंग और ब्रेकिंग टाइम (आम लोगों की तुलना में दो तिहाई ब्रेक बार कम) और त्वरित लेवलिंग दक्षता को कम कर सकती है।
7. घूर्णन प्रकार काटने की मशीन:
सहित: हाइड्रोलिक स्विंग बीम कतरनी Q12Y-6 * 2000।
प्रकाश पोल प्लेट काटने के लिए उपयुक्त होने के लिए कतरनी को 3 डिग्री घुमाया जा सकता है।
कतरनी के बाद, प्लेट समांतर चतुर्भुज होगी, इस तरह सामग्री अपशिष्ट को कम करती है और प्रकाश ध्रुव बनाने की अगली प्रक्रिया के लिए आसान हो जाती है
8. ऑटोमेशन डिवाइस के साथ पोल लेंथ सपोर्टिंग टेबल + डॉली:
डबल एज स्लिटिंग यूनिट के फ्रंट में डॉली है।यह स्लिटिंग स्ट्रेट और रेक्टेंगल प्लेट साइज को नियंत्रित करने के लिए है।आयत प्लेट के आकार को नियंत्रित करने के लिए डॉली पर डाट की स्थिति को बदलकर।
मोटर चालित ड्राइविंग के साथ, यह पोल प्लेट की लंबाई के अनुसार टेबल पर सही स्थिति में जा सकती है।
मोटराइज्ड ड्राइविंग के साथ टेबल रोलर, जब रोलर को मोटर द्वारा डाइव किया जाता है, तो प्लेट स्लीटिंग यूनिट में जा सकती है और प्लेट को मैन्युअल रूप से पुश करने की आवश्यकता नहीं होती है।वायवीय क्लच के साथ प्रत्येक रोलर, इसे मोटर और चेन सिस्टम द्वारा चलाया जा सकता है, प्लेट को समायोजित करने के लिए प्लेट को मैन्युअल रूप से स्थानांतरित कर सकता है।
डॉली और फ्रंट एज स्लिटिंग यूनिट दोनों में, आयत प्लेट का सही आयाम प्राप्त करने के लिए पुश प्लेट को रोकने के लिए वायवीय उपकरण हैं।
9. प्लेट राइजिंग डिवाइस।
इस उपकरण में दो वायवीय सिलेंडर शामिल हैं, और इसे प्लेट की लंबाई के अनुसार अलग-अलग स्थान पर ले जाया जा सकता है।
जब प्लेट स्लीटिंग यूनिट के सामने पहुंचती है, तो प्लेट बंद हो जाएगी, यह उपकरण प्लेट को ऊपर उठाएगा, ताकि डॉली प्लेट को क्लैंप और स्थानांतरित कर सके।
डबल एज स्लीटिंग मशीन स्टील शीट को काटने के लिए रोलिंग शीयरिंग सिद्धांत पर आधारित है।
यह लाइट पोल के लिए सटीक चौड़ाई प्राप्त करने के लिए हॉट रोल्ड स्टील प्लेट के खुरचने वाले किनारे को काटने के लिए है।
सहित: दो जोड़े पिंचिंग रोलर्स, मोटर, गियर बॉक्स, चार ब्लेड
स्लीटिंग ब्लेड के 2 जोड़े के साथ दो स्क्रू प्रकार के रोलर्स ऊपर और नीचे।
स्क्रू टाइप रोलर्स किसी भी आकार की प्लेट को काटने के लिए कटिंग ब्लेड को किसी भी स्थिति में समायोजित करने के लिए आसान है।
11． ऑटोमेशन डिवाइस के साथ पोल लेंथ सपोर्टिंग टेबल + डॉली:
स्लिटिंग यूनिट के सामने एक डॉली है।यह टेपर कटिंग डिग्री को नियंत्रित करने के लिए है।टेपर स्लीटिंग रेट को नियंत्रित करने के लिए डॉली पर स्टॉपर की स्थिति को बदलकर।
मोटर चालित ड्राइविंग के साथ, यह पोल प्लेट की लंबाई के अनुसार टेबल पर सही स्थिति में जा सकती है।और प्लेट को सही दिशा में ले जाने के लिए प्लेट को क्लैंप करें।
मोटराइज्ड ड्राइविंग के साथ टेबल रोलर, जब रोलर को मोटर द्वारा डाइव किया जाता है, तो प्लेट स्लीटिंग यूनिट में जा सकती है और प्लेट को मैन्युअल रूप से पुश करने की आवश्यकता नहीं होती है।वायवीय क्लच के साथ प्रत्येक रोलर, इसे मोटर और चेन सिस्टम द्वारा चलाया जा सकता है, प्लेट को समायोजित करने के लिए प्लेट को मैन्युअल रूप से स्थानांतरित कर सकता है।
डॉली और फ्रंट टेपर स्लीटिंग यूनिट दोनों में, पुश प्लेट को रोकने के लिए दायां टेपर कटिंग एंगल प्राप्त करने के लिए वायवीय उपकरण हैं।
12. प्लेट राइजिंग डिवाइस।
इस उपकरण में दो वायवीय सिलेंडर शामिल हैं, और इसे प्लेट की लंबाई के अनुसार अलग-अलग स्थान पर ले जाया जा सकता है।
जब प्लेट स्लीटिंग यूनिट के सामने पहुंचती है, तो प्लेट बंद हो जाएगी, यह उपकरण प्लेट को ऊपर उठाएगा, ताकि डॉली प्लेट को क्लैंप और स्थानांतरित कर सके।
13. टेपर स्लीटिंग यूनिट
टेपर स्लीटिंग मशीन स्टील शीट को काटने के लिए रोलिंग शीयरिंग सिद्धांत पर आधारित है।और निश्चित टेंपर रेट के साथ ट्रेपेज़ियम प्लेट प्राप्त करें।
सहित: दो जोड़े पिंचिंग रोलर्स, मोटर, गियर बॉक्स, अप और बॉटम पिंचिंग रोलर्स, दो ब्लेड्स,
ऊपर और नीचे दो स्क्रू टाइप रोलर्स, एक जोड़ी स्लीटिंग ब्लेड के साथ।
स्क्रू टाइप रोलर्स किसी भी आकार की प्लेट को काटने के लिए कटिंग ब्लेड को किसी भी स्थिति में समायोजित करने के लिए आसान है।
14. तैयार टेपर प्लेट के लिए बॉल टाइप सपोर्ट टेबल
15. टेपर प्लेट स्वचालित प्रणाली को उतारना और ढेर करना
दो वायवीय पिंचिंग रोलर्स हैं।बॉटम पिंचिंग रोलर मोटराइज्ड ड्राइविंग के साथ होता है, जब रोलर को मोटर से डाइव किया जाता है, तो टेंपर प्लेट स्लिटिंग यूनिट से बहुत दूर जा सकती है।जब प्लेट हिलना बंद हो जाती है, तो ऊपर का रोलर उठ जाएगा और प्लेट को उतारने के लिए जगह देगा।
तालिका के नीचे, यह 12 इकाइयां वायवीय उतराई उपकरण हैं।वे टेबल के बीच से उठ सकते हैं, फिर दो टुकड़े टेपर प्लेट दोनों तरफ स्टैकिंग स्टैंड पर स्लाइड करेंगे।
16. विद्युत प्रणाली:
केंद्रीय नियंत्रण तालिका।
डबल एज स्लीटिंग और टेंपर स्लीटिंग के लिए, पीएलसी, एसी ड्राइवर इन्वर्टर में त्वरित प्रतिक्रिया और अच्छी गतिविधि की सुविधा होती है, जो प्रभावी रूप से डॉली चलने की गति को नियंत्रित कर सकती है।
17 हाइड्रोलिक सिस्टम:
हाइड्रोलिक पावर 25L / मिनट
सहित: हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, संयुक्त, नरम पाइप, हार्ड पाइप और इतने पर
18. वायवीय प्रणाली:
डॉली और टेबल क्लच, प्लेट राइजिंग, प्लेट अनलोडिंग डिवाइस आदि के लिए।
19．विकल्प :
टेंपर कटिंग के बाद अतिरिक्त लेवलिंग यूनिट।
स्टील प्लेट के तनाव को मुक्त करें, और अगली प्रक्रिया के लिए आसान।
(स्ट्रीट लाइट पोल के लिए 6 मिमी प्लेट से कम मोटाई के लिए उपयुक्त यह इकाई)
20. विकल्प: प्लेट ऑफलाइन सिस्टम
(प्लेट को लंबाई में काटने के बाद, सिस्टम प्लेट को मशीन की तरफ ले जा सकता है।)
