प्रकाश ध्रुव के लिए मशीन काटना आर्थिक टेपर चादर में इस्पात का तार कट करने के लिए

त्वरित विस्तार:

विवरण:

तकनीकी मापदंड

1. सामग्री की मोटाई: Q235A गर्म लुढ़का हुआ हल्के स्टील के लिए 2 मिमी-6.0 मिमी

2. सामग्री की चौड़ाई: 800-1600 मिमी

3. स्टील कॉयल का वजन: अधिकतम 15 टन

4. इस्पात का तार का भीतरी व्यास: Φ500mm-Φ750mm

5. स्तर की गति: 5-15 मी / मिनट

6. समतल रोलर्स की संख्या: 13

7. स्तर रोलर्स व्यास: 130 मिमी

8. पैमाने के लिए लंबाई सीमा: 2000 ~ 12000mm अनुसार requirments।

10. लंबाई काटने की सहनशीलता: ± 15 मिमी (8 मीटर लंबाई प्लेट पर आधार)

11. मुख्य स्तरीय मोटर शक्ति: 37 किलोवाट (कुल 57 किलोवाट)

12. मशीन के लिए चौड़ाई क्षेत्र: लगभग 7000 मिमी

आवेदन:

यह हल्के ध्रुव सामग्री के लिए है जो एक तरफ छोटी चौड़ाई, एक तरफ बड़ी चौड़ाई स्टील प्लेट प्राप्त करने के लिए, बिना काटना, समतल बनाना, काटने, किनारे पर फिसलने और स्परिंग की प्रक्रिया को छिड़कती है।

विशेष विवरण

1. स्टील कॉइल लोडिंग डॉली कार:

यूपी और डाउन: हाइड्रोलिक

क्षैतिज चलती: मोटर चालित

अधिकतम भार भारोत्तोलन: 15 टन

2. हाइड्रोलिक डबल सिर छाता प्रकार decoiler:

इसमें शामिल है: मोटोरिज्ड का भुगतान, मोटर, रेड्यूसर,

श्रृंखला प्रणाली को स्थानांतरित करने के लिए शिफ्ट लेता है। रोटेशन की दिशा दक्षिणावर्त और अनजाने में हो सकती है।

खोलें और बंद करें: हाइड्रोलिक

अधिकतम भार भारोत्तोलन: 15 टन

3. स्तरिंग इकाई: (दो प्रकार के प्रकार),

दो परत रोलर्स स्तरर,

13 रोलर्स, 2 खिला रोलर्स, 11 लेवलिंग रोलर्स सहित

रोलर सामग्री leveling: 42 सीआर व्यास: 130 मिमी, अगर बुझती

दो परतें स्तर रोलिंग, मोटर ड्राइव कीड़ा पेंच ऊपर और नीचे की तरफ को समायोजित करने के लिए। ।

ट्रांसमिशन सिस्टम में गति समायोज्य मोटर, रेड्यूसर और इतने पर शामिल हैं।

खिला रोलिंग ऊपर / नीचे आंदोलन हाइड्रोलिक के साथ है

इकाई मार्गदर्शक प्रणाली के साथ है

लंबाई मापने

रोलर पर लंबाई गणना एनकोडर स्थापित किया गया है

4, काटना (ग्राहक द्वारा तैयार मैनुअल प्लाज्मा कटर)

5. डबल बढ़त slitting इकाई

यह हल्के ध्रुव के लिए सटीक चौड़ाई पाने के लिए हॉट रोल्ड स्टील प्लेट के स्क्रैप किनारे को ढंकने के लिए है।

यह स्टील शीट में कटौती करने के लिए रोलिंग कतरनी सिद्धांत पर आधार है। स्लीटिंग यूनिट के सामने एक पुतली है यह सीधे काटने को नियंत्रित करने के लिए है अलग-अलग चौड़ाई वाले भिन्न आकार के हल्के ध्रुव शीट पाने के लिए स्लीटिंग ब्लेड की स्थिति को बदलकर।

समेत :

रेल के साथ सहायक तालिका

शीट ढोना, एक टुकड़ा

मोटर और गियर बॉक्स के साथ डबल ब्लेड का किनारा किनारे वाली इकाई

6. शंकु slitting इकाई

स्टील शीट में कटौती करने के लिए रोलिंग कतरनी सिद्धांत पर स्परर स्लीटिंग मशीन आधार है। स्लीटिंग यूनिट के सामने एक पुतली है यह शंकु काटने की डिग्री को नियंत्रित करने के लिए है। स्पर स्लीटिंग दर को नियंत्रित करने के लिए डॉली पर स्टॉपर की स्थिति को बदलकर

समेत :

रेल के साथ सहायक तालिका

शीट ढोना, एक टुकड़ा

मोटर और गियर बॉक्स के साथ सिंगल ब्लेड के प्रकार का किनारा धारक इकाई।

7. बन्दर प्रकार का टेपर शीट के लिए समर्थन प्रकार तालिका

8. विद्युत प्रणाली:

केंद्रीय नियंत्रण तालिका

पीएलसी, एसी चालक इन्वर्टर में त्वरित प्रतिक्रिया और अच्छी गतिविधि है, जो प्रभावी रूप से मापने की सटीकता और चलने की गति को नियंत्रित कर सकती है।

9. हाइड्रोलिक प्रणाली:

हाइड्रोलिक पावर 25 एल / मिन

सहित: हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, संयुक्त, नरम पाइप, हार्ड पाइप और इतने पर।

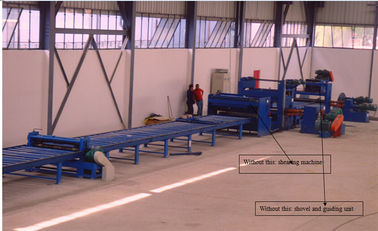

लंबाई और आर्थिक रूप से हमारे मानक कटौती में क्या अंतर है?

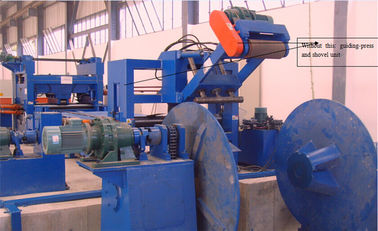

लंबाई में मानक कटौती की तुलना में, किफायती प्रकार में 1) हाइड्रोलिक मार्गदर्शक-दबाने, फावडे-सिर, चुटकी और खिला डिवाइस

उपयोगकर्ता को क्रेन का उपयोग करने के लिए लेवलिंग यूनिट को शीट हेड लिफ्ट और गिल्ड करना होगा

2) हाइड्रोलिक स्विंग बीम बाल काटना मशीन: QC12Y-6X2000

पत्रक को काटने के लिए उपयोगकर्ता को मैनुअल प्लाज्मा कटर मशीन का उपयोग करना चाहिए

ग्राहकों के साथ संचार

उ: इस मशीन द्वारा एक तरफ छोटी चौड़ाई और एक तरफ बड़ी चौड़ाई वाली शीट कटाई कैसे करें?

बी: सबसे पहले, एक डबल एज स्लिटिंग यूनिट है, यह हल्के ध्रुव के लिए सटीक चौड़ाई पाने के लिए हॉट रोल्ड स्टील प्लेट के स्क्रैप एज को फेंकने के लिए है, और फिर हम स्टील शीट को 2 टुकड़ों में कटौती करने के लिए हमारी स्पर स्लीटिंग इकाई का उपयोग कर सकते हैं एक ओर छोटे और एक तरफ बड़ी शीट के साथ स्लीटिंग यूनिट के सामने एक पुतली है यह शंकु काटने की डिग्री को नियंत्रित करने के लिए है। स्पर स्लीटिंग दर को नियंत्रित करने के लिए डॉली पर स्टॉपर की स्थिति को बदलकर

ए: लंबाई में कटौती के लिए कितने मॉडल हैं?

बी: हमारे पास तीन प्रकार हैं, 6 एक्स 1600-12 मीटर (अधिकतम कटौती लंबाई 12 मीटर है), 6 एक्स 1600-14 मीटर (अधिकतम 14 मीटर) और 6 x1600-16 मीटर (अधिकतम 16 मीटर)

ए: आपकी गुणवत्ता की गारंटी अवधि कितनी देर है

एक साल। और जब मशीन ग्राहक कार्यशाला में आती है, तो हम मशीन को कमीशन करने और प्रशिक्षण देने के लिए इंजीनियर भेज देंगे। लेकिन यह भी, ग्राहक प्रसव से पहले अपने इंजीनियरी को हमारे कार्यशाला में अध्ययन करने के लिए दे सकते हैं।
