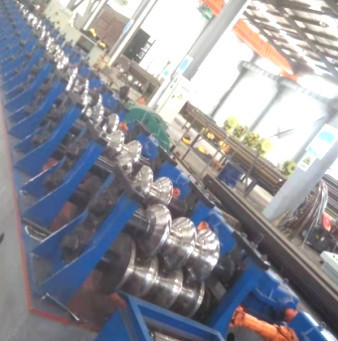

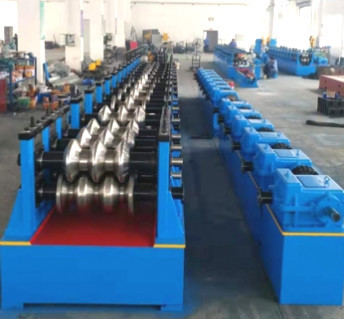

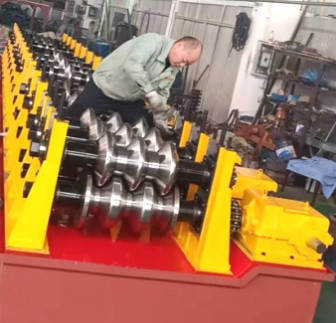

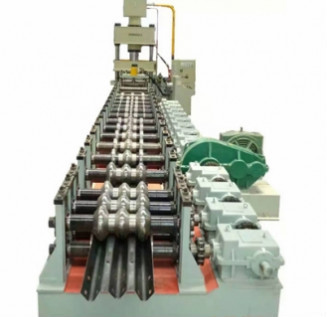

दो लहरें और तीन लहरें हाईवे रेलिंग रोल बनाने की मशीन

दो लहरें और तीन लहरें राजमार्ग रेलिंग रोल बनाने की मशीन

I. बैसिक मशीन पैरामीटर

1. कच्चे माल की यांत्रिक गुणों और विशिष्टताओं

सामग्री: Q345B जस्ती चादर

मोटाई: 2.5~3.0 मिमी

चौड़ाई: 450-476 मिमी

वजन: 65 किग्रा

उत्पादों के विनिर्देशों

उत्पाद: उत्पाद ड्राइंग द्वारा

उत्पाद की चौड़ाई: 310 मिमी ± 5 मिमी

उत्पाद की ऊंचाई: 81 मिमी mm 5 मिमी

उत्पाद विशेष विवरण

बनाने की विधि: कोल्ड रोल का गठन

उत्पादन की गति: speed10m / मिनट

खिला दिशा: बाईं फ़ीड

मुख्य वोल्टेज: 380 वी, 50 हर्ट्ज

इकाई कुल शक्ति: लगभग 20.7KW

ड्राइव शाफ्ट असर: 6026

टर्बो लिफ्ट: SWL10-3 / 23-FU3

मुख्य ड्राइव मोटर: YVP180M-4-15

Reducer: ZQ500-48.57

वॉलबोर्ड सामग्री: A3

दस्ता सामग्री: 40

ढालना सामग्री: Gcr15

द्वितीय, उपकरण संरचना का अवलोकन

उपकरण फ्रेम को ए 3 स्टील प्लेट द्वारा संसाधित किया जाता है, उम्र बढ़ने के उपचार के बाद, 3-रोलर संरचना, 1 ऊपरी और 2 निचला, निचला रोलर एक निश्चित संरचना को गोद लेता है, ऊपरी रोलर स्लाइडर आंदोलन समायोजन को गोद लेता है, और टरबाइन बॉक्स ड्राइव के 3 सेट संचालित होते हैं ऊपरी और निचले को समायोजित करने के लिए मोटर द्वारा टरबाइन बॉक्स को 3 सेट के बक्से के सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए एक कनेक्टिंग रॉड से जोड़ा जाता है, और 3 स्वतंत्र दीवार प्लेटें एक शाफ्ट द्वारा पूरे मशीन के समानांतरवाद को सुनिश्चित करने के लिए जुड़ी होती हैं।रोलर शाफ्ट का व्यास 110 मिमी है।बाएँ और दाएँ पर नए नए साँचे के दो सेट होते हैं, एक आंतरिक आर्क के लिए और दूसरा बाहरी आर्क के लिए और 15KW मोटर मोटर का एक सेट होता है।यह एक ZQ500 रिड्यूसर द्वारा संचालित है, जो गियर के माध्यम से बाएं और दाएं निचले शाफ्ट को चलाता है। गियर मॉड्यूल 10 मीटर है, प्रत्येक बाएं और दाएं के लिए एक है। उत्पाद को ऑपरेशन कंसोल के माध्यम से संसाधित किया जाता है।

तृतीय,उपकरण विन्यास चेकलिस्ट
