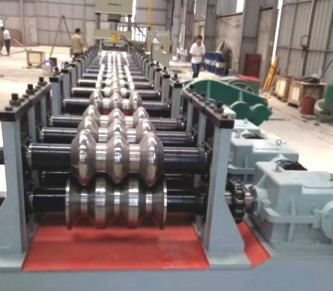

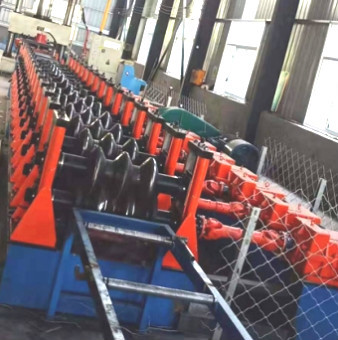

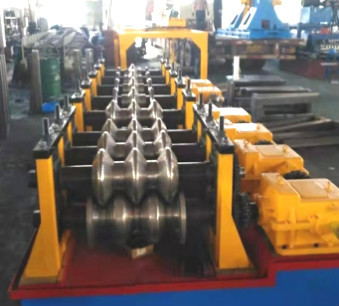

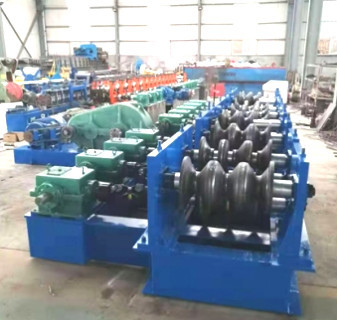

सीई 476 मिमी रेलिंग रोल बनाने की मशीन 4 मिमी मोटाई शीट के लिए

सीई 476 मिमी रेलिंग रोल बनाने की मशीन 4 मिमी मोटाई शीट के लिए
CE 476mm Guardrail Roll Forming Machine For 4mm Thickness Sheet
सीई 476 मिमी रेलिंग रोल बनाने की मशीन 4 मिमी मोटाई शीट के लिए सीई 476 मिमी रेलिंग रोल बनाने की मशीन 4 मिमी मोटाई शीट के लिए सीई 476 मिमी रेलिंग रोल बनाने की मशीन 4 मिमी मोटाई शीट के लिए सीई 476 मिमी रेलिंग रोल बनाने की मशीन 4 मिमी मोटाई शीट के लिए सीई 476 मिमी रेलिंग रोल बनाने की मशीन 4 मिमी मोटाई शीट के लिए

बड़ी छवि :  सीई 476 मिमी रेलिंग रोल बनाने की मशीन 4 मिमी मोटाई शीट के लिए

उत्पाद विवरण:
उत्पत्ति के प्लेस: Wuxi, चीन
ब्रांड नाम: CMC
प्रमाणन: CE, ISO
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiate
पैकेजिंग विवरण: पूरे शरीर प्लास्टिक बैग के साथ कवर किया गया। या ग्राहकों की आवश्यकताओं के अनुसार।
प्रसव के समय: शेयरों के अनुसार
भुगतान शर्तें: टी / टी, एल / सी, डी / पी
आपूर्ति की क्षमता: प्रति माह 50 सेट।

सीई 476 मिमी रेलिंग रोल बनाने की मशीन 4 मिमी मोटाई शीट के लिए

वर्णन
शर्त: नया उत्पत्ति का स्थान:: वूशी, चीन
मोटाई: 2.5 ~ 3.0mm चौड़ाई: 450-476mm
लागू उद्योगों: निर्माण कार्य रंग: उपयोगकर्ता परिभाषित
हाई लाइट:

4 मिमी रेलिंग रोल बनाने की मशीन

,

476 मिमी गार्ड रेल बनाने की मशीन





4 मिमी मोटाई शीट के लिए रेलिंग रोल बनाने की मशीन





हम एक पेशेवर निर्माता हैं जो उच्च परिशुद्धता के सभी प्रकार के डिजाइन और उत्पादन में लगे हुए हैं, हाईटेक, पेशेवर रूप से तैयार किए गए कोल्ड रोल मशीनें हैं।उन्नत तकनीक का उपयोग और COPRA डिजाइन सॉफ्टवेयर को शामिल करते हुए, हम अपने ग्राहकों के लिए अंतरराष्ट्रीय मानकों का निर्माण करने में सक्षम हैं।







मशीन

ए।मोटाई: 2.5--4 मिमी (mm 0.2 मिमी), चौड़ाई: 750 मिमी, 5 मिमी,
b.Yield की ताकत 235Mpa है, साइड 10mm से कम झुकती है (5mm पर बेस),
c.Coil इनर-व्यास: 8508-;600mm;कुंडल भीतरी व्यास: 001800mm,
d.Coil वजन: T10T



I. बैसिक मशीन पैरामीटर

  1. कच्चे माल की यांत्रिक गुणों और विशिष्टताओं
  2. सामग्री: Q345B जस्ती चादर
  3. मोटाई: 2.5 mm 3.0 मिमी
  4. चौड़ाई: 450-476 मिमी
  5. वजन: 65 किग्रा
  6. उत्पादों के विनिर्देशों
  7. उत्पाद: उत्पाद ड्राइंग द्वारा
  8. उत्पाद की चौड़ाई: 310 मिमी ± 5 मिमी
  9. उत्पाद की ऊंचाई: 81 मिमी mm 5 मिमी
  10. उत्पाद की विशेषताएं
  11. बनाने की विधि: कोल्ड रोल का गठन
  12. उत्पादन की गति: speed10m / मिनट
  13. खिला दिशा: बाईं फ़ीड
  14. मुख्य वोल्टेज: 380 वी, 50 हर्ट्ज
  15. इकाई कुल शक्ति: लगभग 20.7KW
  16. ड्राइव शाफ्ट असर: 6026
  17. टर्बो लिफ्ट: SWL10-3 / 23-FU3
  18. मुख्य ड्राइव मोटर: YVP180M-4-15
  19. Reducer: ZQ500-48.57
  20. वॉलबोर्ड सामग्री: A3
  21. दस्ता सामग्री: 40
  22. ढालना सामग्री: Gcr15





II, उपकरण संरचना का अवलोकन



उपकरण फ्रेम को ए 3 स्टील प्लेट द्वारा संसाधित किया जाता है, उम्र बढ़ने के उपचार के बाद, 3-रोलर संरचना, 1 ऊपरी और 2 निचला, निचला रोलर एक निश्चित संरचना को गोद लेता है, ऊपरी रोलर स्लाइडर आंदोलन समायोजन को गोद लेता है, और टरबाइन बॉक्स ड्राइव के 3 सेट संचालित होते हैं ऊपरी और निचले को समायोजित करने के लिए मोटर द्वारा टरबाइन बॉक्स को 3 सेट के बक्से के सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए एक कनेक्टिंग रॉड से जोड़ा जाता है, और 3 स्वतंत्र दीवार प्लेटें एक शाफ्ट द्वारा पूरे मशीन के समानांतरवाद को सुनिश्चित करने के लिए जुड़ी होती हैं।रोलर शाफ्ट का व्यास 110 मिमी है।बाएँ और दाएँ पर नए नए साँचे के दो सेट होते हैं, एक आंतरिक आर्क के लिए और दूसरा बाहरी आर्क के लिए और 15KW मोटर मोटर का एक सेट होता है।यह एक ZQ500 रिड्यूसर द्वारा संचालित है, जो गियर के माध्यम से बाएं और दाएं निचले शाफ्ट को चलाता है। गियर मॉड्यूल 10 मीटर है, प्रत्येक बाएं और दाएं के लिए एक है। उत्पाद को ऑपरेशन कंसोल के माध्यम से संसाधित किया जाता है।







III, उपकरण कॉन्फ़िगरेशन चेकलिस्ट



नहीं



भाग का नाम



मात्रा

1



साँचा बनाना



हर तरफ सांचों का एक सेट

2



15KW ड्राइव मोटर



एक सेट

3



मोल्ड शाफ्ट बनाने



3 सेट्स

4



टर्बो लिफ्ट



3 सेट्स

5



भारोत्तोलन ड्राइव मोटर



एक सेट

6



ZQ500 रिड्यूसर



एक सेट

7



विद्युत कंसोल



एक सेट

8



उपकरण लंगर बोल्ट



एक सेट
