प्रकाश ध्रुव बंद वेल्डिंग मशीन
Created with Pixso.

व्यास रेंज 500~2500mm,5G पोल, मोनोपोल, हाईमास्ट पोल बंद वेल्डिंग मशीन

व्यास रेंज 500~2500mm,5G पोल, मोनोपोल, हाईमास्ट पोल बंद वेल्डिंग मशीन

Brand Name: CMC
Model Number: एचएम2500
MOQ: 1 सेट
कीमत: according to the customer's requirement
Payment Terms: एल/सी, टी/टी
Supply Ability: यह मशीन की मात्रा पर निर्भर है
Detail Information
उत्पत्ति के प्लेस:
वूशी, चीन
पैकेजिंग विवरण:
डिस्सेप्लर, नग्न, कंटेनर शिपिंग के लिए उपयुक्त;
आपूर्ति की क्षमता:
यह मशीन की मात्रा पर निर्भर है
प्रमुखता देना:

स्वचालित वेल्डिंग मशीन

,

पोल वेल्डिंग मशीन

Product Description

सीएनसी पोल शट- वेल्डिंग मशीन,

मॉडलः HM2500/13000



मोनोपोल, हाईमास्ट पोल, 5जी संचार पोल के लिए डिज़ाइन किया गया



व्यास सीमाः500~2500 मिमी, मोटाईःसामान्यतः 6~20 मिमी, लंबाई:13000 मिमी

नोटः मशीन भी अधिक मोटाई कर सकते हैं, अगर मोटाई 18 ~ 25 मिमी, सुझाव प्रक्रियाः पहले बंद वेल्डिंग करते हैं, तो सतह वेल्डिंग करते हैं।

दोहरी चाप तीन तार वेल्डिंग मशीन

आवेदन का दायराः बड़ी लंबाई के मध्यम आकार के पोल अनुदैर्ध्य स्वचालित समापन वेल्डिंग के लिए उपयुक्त, जैसे 5G पोल, मोनोपोल, हाईमास्ट पोल

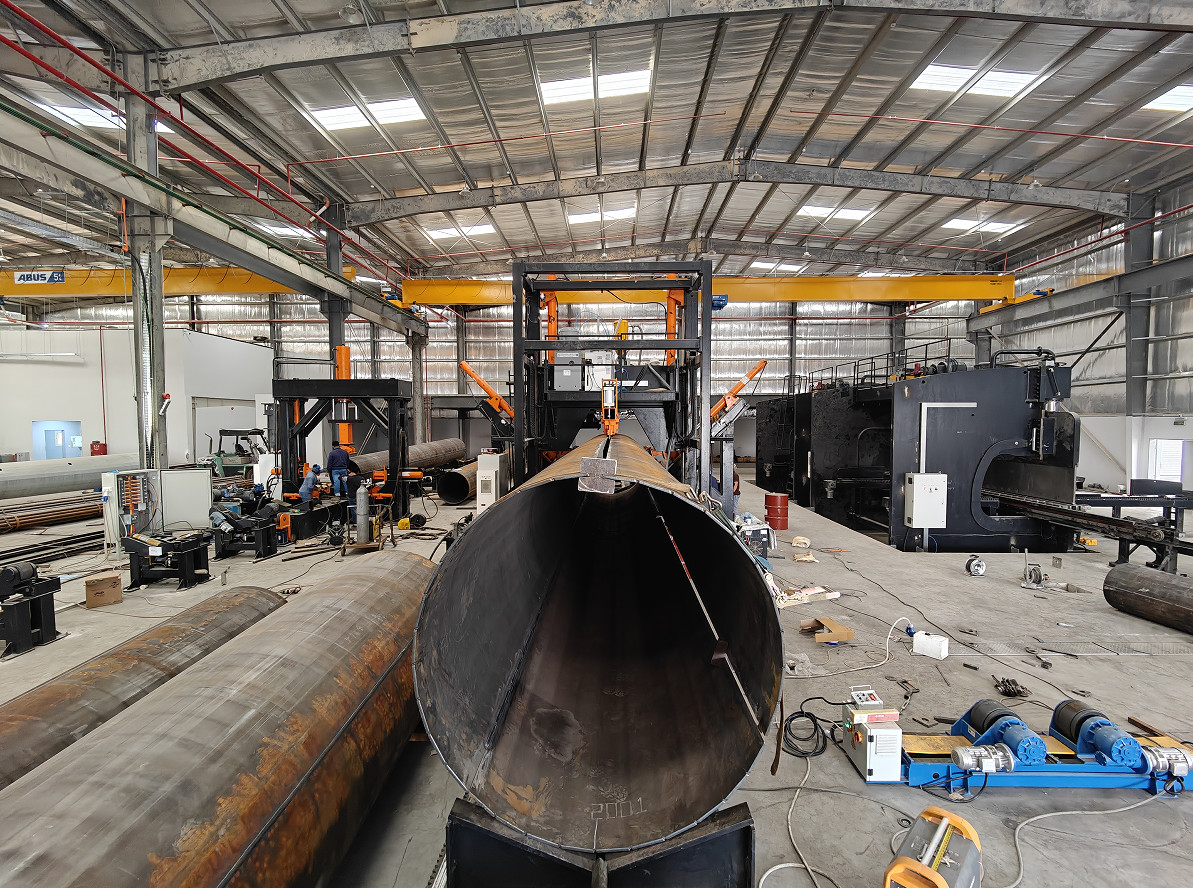

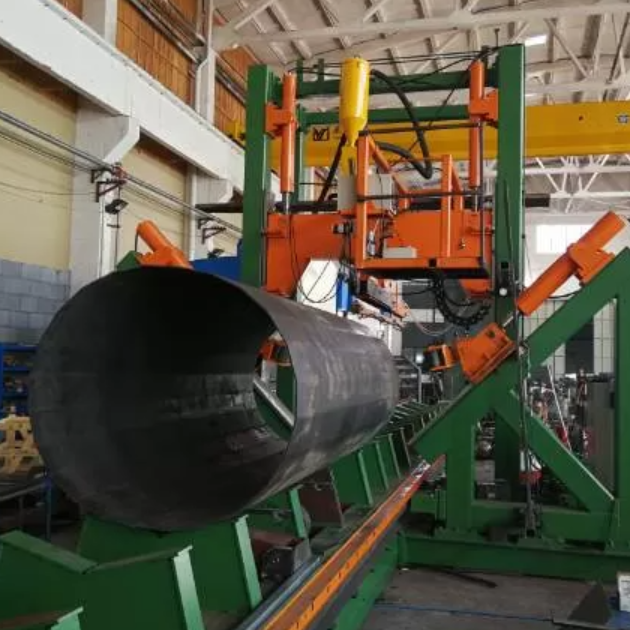

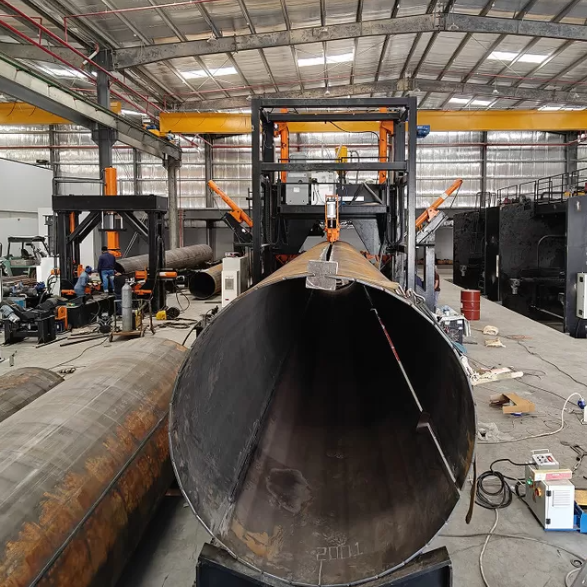

सीएनसी पोल शट-वेल्डिंग मशीन, यह एक खोल या दो खोल प्रकार बहुभुज और सर्कल कॉपर पोल ((कोनिक पोल) के लिए उपयुक्त है। यह स्वचालित वेल्डिंग लाइन है,गैन्ट्री प्रकार की संरचना स्थिर है और वेल्डिंग प्रणाली के साथ हैगति समायोज्य चलाने के लिए सर्वो मोटर के साथ, V-आकार का पूर्ण पोल लंबाई डोली (वर्कटेबल), हाइड्रोलिक सिलेंडर क्लैंपिंग व्हील को धक्का देता है ताकि पोल को बंद किया जा सके और एक ही समय में वेल्डिंग की जा सके।

दो सीम पोल के लिए, जब पहली सीम वेल्डिंग समाप्त हो जाती है, तो निचला रोलर उठ जाएगा और दूसरी सीम वेल्डिंग शुरू करने के लिए पोल को दूसरी सीम स्थिति में घुमाएगा।



स्वामित्व वाली विशेषताएंः

1.सीएनसी स्वतः समायोजन, सीएनसी प्रणाली, पोल व्यास के परिवर्तन के साथ, स्वचालित रूप से दबाव समायोजित, स्वचालित रूप से दबाने पैर की स्थिति समायोजित,स्वचालित रूप से खिला गति और स्थिति से मेल, वेल्डिंग सीम को हमेशा बंद स्थिति में रखें, ताकि सुचारू वेल्डिंग सुनिश्चित हो सके।

2. विशेष सीएनसी नियंत्रण प्रणाली पैर के बाईं और दाईं ओर सिंक्रनाइज़ेशन प्रदर्शन बहुत अच्छा है बनाता है

3पिछली प्रक्रिया की योग्यता के आधार पर, वेल्डिंग के बाद, पोल वेल्ड का कोई मोड़ नहीं है,और वहाँ की जरूरत नहीं है के लिए कर्मियों को खींचने और वेल्ड केंद्र के लिए मशीन के पीछे की छड़ी मोड़ करने के लिए.

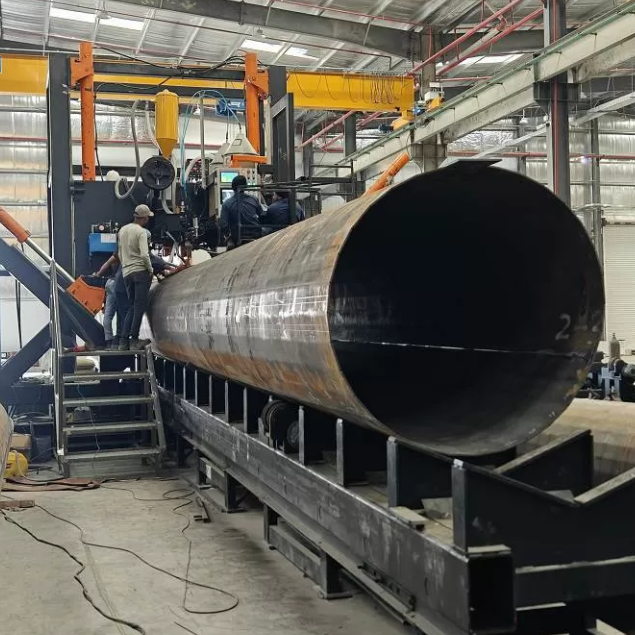

4ध्रुव V-आकार की कार्य तालिका पर स्थित है, और इसके आंदोलन को सिर और पूंछ वेल्डिंग की स्थिरता सुनिश्चित करने के लिए सर्वो नियंत्रित किया जाता है।सिर से पूंछ तक वेल्ड करने से पूंछ की लंबाई बहुत कम हो जाती है.

5. clamping रोलर की संख्या 3 सेट है, लाभ है रोलर दबाव को कम करने के लिए ध्रुव सतह, और सतह पर खरोंच को कम करने के लिए। यह उत्पादन के लिए उपयुक्त है अष्टकोणीय पोल,बहुभुज ध्रुव और शंक्वाकार ध्रुव। यह समान व्यास या शंक्वाकार हो सकता है।

6मोटर चालित तेजी से लौटने वाले कार्य के साथ वी-आकार की कार्य तालिका (डॉली) और यह ऑपरेटरों की श्रम तीव्रता को कम करती है।

7. डुबकी आर्क वेल्डिंग समारोह

8.पोल बैक गाइडिंग डिवाइस के साथ, इसे अनुकूलनशील रूप से समायोजित किया जा सकता है। व्यावहारिक संचालन में, वेल्डिंग सीम की स्थिति को शायद ही कभी समायोजित किया जाता है, जो ऑपरेटरों की श्रम तीव्रता को कम करता है।

9मशीन के सिर पर स्थापित कैमरे के माध्यम से, वेल्डिंग सीम को मुख्य नियंत्रण कक्ष की स्क्रीन पर परिलक्षित किया जाता है, जिससे वेल्डिंग सीम की ट्रैकिंग सरल और आसान हो जाती है।और वेल्डिंग की निगरानी के लिए ऑपरेटर की श्रम तीव्रता को कम करना..

10स्व-विकासित तेल दबाव और सीएनसी प्रणाली, वेल्डेड पोल को गोल और छोटे विरूपण बनाती है।

11. दो सीम पोल के लिए, जब पहली सीम वेल्डिंग समाप्त हो जाती है, तो निचला रोलर उठ जाएगा और दूसरे सीम वेल्डिंग शुरू करने के लिए एक और सीम स्थिति में पोल को घुमाएगा

12. सामने की स्थिति में लोडिंग और अनलोडिंग

13.अंदर के तांबे के ब्लॉक, जो वेल्डिंग प्रवेश दर में काफी सुधार करता है। तांबे के ब्लॉक में शीतलन पानी होता है

14ऑपरेटर: 1 व्यक्ति।



15वैकल्पिक वस्तुएं:

15.1 10 मिमी से अधिक प्लेट मोटाई के लिए, डबल आर्क और डबल तार (या डबल इलेक्ट्रिक और तीन तार) डुबकी आर्क वेल्डिंग, डीसी + एसी, डीसी वेल्डिंग उच्च धारा और निम्न वोल्टेज को अपनाता है,डीसी आर्क बड़ी पैठ प्राप्त करता है, एसी अपेक्षाकृत कम धारा और उच्च चाप वोल्टेज को अपनाता है, संलयन चौड़ाई को बढ़ाता है, और सुंदर वेल्ड गठन प्राप्त करता है।वेल्ड प्रदर्शन में सुधार और बिजली की खपत को कम..

15.2नेटवर्क प्रणाली

कार्यः सबसे अच्छा और नवीनतम सॉफ्टवेयर और अनुभव डेटा प्राप्त करने के लिए समय पर सॉफ्टवेयर को अपडेट करें, जो ग्राहकों को दूरस्थ दोष निदान और दूरस्थ पैरामीटर समायोजन में सहायता कर सकते हैं।यह ग्राहकों के लिए तेजी से उत्पादन फिर से शुरू करने के लिए सुविधाजनक है.15. 3 मशीन के साथ स्पेयर पार्ट्स.





मशीन निम्नलिखित भागों से मिलकर बनती है:

  • सर्वो-ड्राइव वी-टाइप वर्कटेबल (डॉली)
  • V टेबल के लिए आगे और पीछे रेल
  • मुख्य गैन्ट्री फ्रेम
  • वी-प्रकार के कार्यक्षेत्र के लिए ड्राइव प्रणाली
  • हाइड्रोलिक क्लैंपिंग यूनिट (क्लैम्पिंग रोलर्स सहित)
  • तार खिला प्रणाली के साथ डुबकी आर्क वेल्डिंग प्रणाली
  • प्रवाह वसूली प्रणाली
  • जल शीतलन प्रणाली के साथ आंतरिक तांबे की पट्टी
  • ऑपरेटिंग प्लेटफार्म
  • रोलर, दो जोड़ी, ट्रॉली पर
  • हाइड्रोलिक प्रणाली
  • नियंत्रण प्रणाली



तकनीकी पैरामीटर
1 पोल का व्यास 500-2500 मिमी
2 काम की मेज की लंबाई 13000 मिमी
3 पोल की मोटाई

6~20 मिमी,Q235, Q355

नोटः मशीन भी अधिक मोटाई कर सकते हैं, अगर मोटाई 18 ~ 25 मिमी, सुझाव प्रक्रियाः पहले बंद वेल्डिंग करते हैं, तो सतह वेल्डिंग करते हैं।

4 क्लैंपिंग पैरों की मात्रा 3 इकाइयाँ
5 तेल पंप की मोटर शक्ति 3+3 किलोवाट
6 वी-प्रकार के काम की मेज (डॉली) के लिए सर्वो मोटर शक्ति- 7 किलोवाट, गति समायोज्य, एसी सर्वो
7 ऊर्ध्वाधर प्रेसिंग स्ट्रोक 2000 मिमी
8 परिचालन ऊंचाई ध्रुव के निचले कोण से जमीन तक की दूरीः800
9 वेल्डर

डबल इलेक्ट्रिक तीन तार डुबकी चाप वेल्डिंग मशीन

डीसी डुबकी आर्क वेल्डिंग पावर सप्लाई मॉडल 1250

इनपुट पावर AC380V, तीन चरण, 50Hz

नामित इनपुट क्षमता 80KVA

आउटपुट करंट dc250a ~ dc1250a

नामित भार अवधि 80%

एसी डुबकी आर्क वेल्डिंग पावर सप्लाई मॉडल 1000A

नामित इनपुट क्षमताः 125kva

इनपुट पावर AC380V, एकल चरण, 50Hz

वोल्टेज आउटपुट रेंजः 30 ~ 44V

आउटपुट करंट ac250a ~ ac1250a, नामित भार अवधि 60%

दोहरी विद्युत तीन तार वेल्डर ब्रांडः Kaiyuan

10 वेल्डिंग तार का व्यास दोहरी शक्ति तीन तारः एकल तारः 4.0, दोहरी तारः 2x1.6
11 वेल्डिंग गति

0.3 ~ 1.5m/min स्टेपलेस समायोज्य

नोटः अलग मोटाई, अलग गति)

12 वेल्डिंग दिशा बड़े छोर से छोटे छोर तक वेल्डिंग
13 वेल्डिंग प्रवेश दर 80 से 90 प्रतिशत
14 विद्युत घटक श्नाइडर (फ्रांसीसी ब्रांड)
15 सीएनसी प्रणाली पीएलसी सीमेंस (जर्मन ब्रांड)
16 वी-प्रकार के काम की मेज (डॉली) मोटर सर्वो मोटर
17 वेल्डर का ब्रांड पद 9 के रूप में
18 वजन 25 टन
19 आयाम 31000x7000x6200 मिमी (LXWXH)
