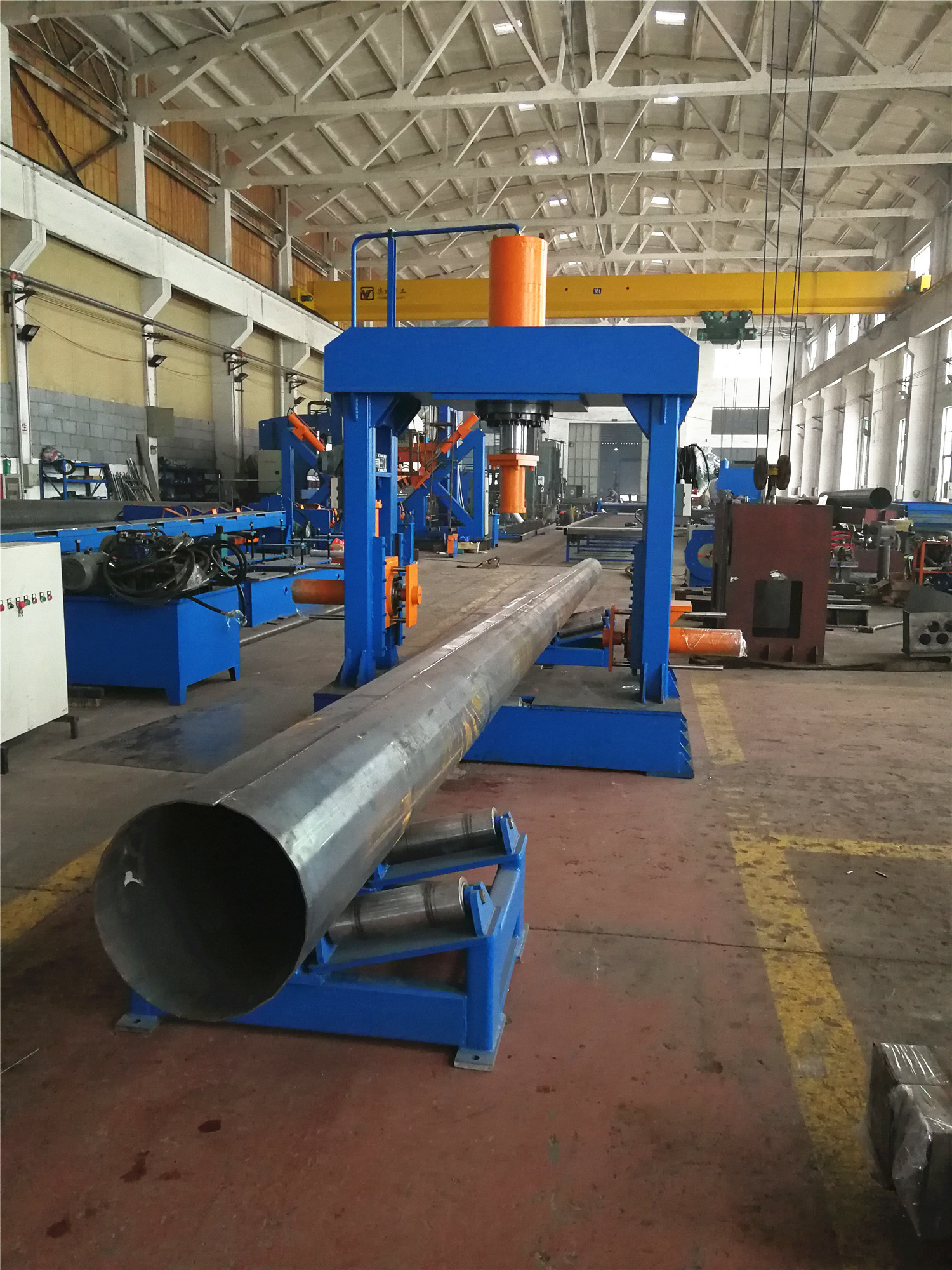

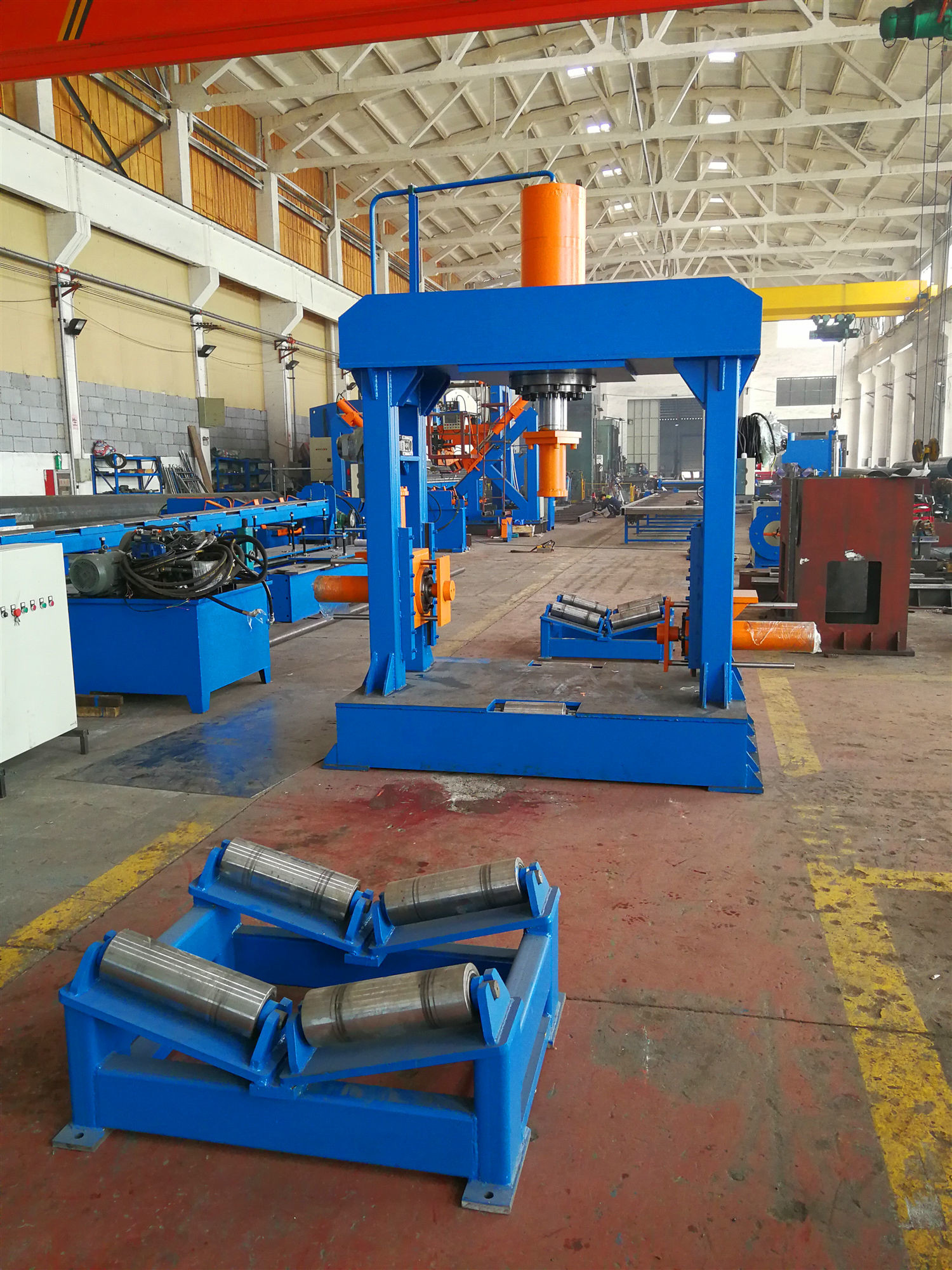

हाई मास्ट असेंबली और स्ट्रेटनिंग मशीन, मॉडल: HJZ-1200
(हाई मास्ट क्लैंपिंग डिवाइस)
आवेदन:
1. यह मुख्य रूप से हाईमास्ट और पावर ट्रांसमिशन मोनोपोल के लिए उपयुक्त है।झुकने के बाद, पोल के दो टुकड़े ऊपरी और साइड ऑयल सिलेंडर द्वारा इकट्ठे किए जाते हैं, और फिर अगली वेल्डिंग प्रक्रिया को सुविधाजनक बनाने के लिए हाथ से स्पॉट वेल्डिंग किया जाता है।
2. अनुदैर्ध्य वेल्डिंग के बाद पोल को सीधा करें
3. निकला हुआ किनारा विधानसभा की सुविधा के लिए वेल्डिंग के बाद पोल को गोल करें।
मुख्य तकनीकी विशेषताएं
| नहीं। | मद | इकाई | मूल्य |
| 1 | नमूना | HJZ-1200 | |
| 2 |
मैक्स, पोल का व्यास |
मिमी | 1200 |
| 3 |
मैक्स, पोल की मोटाई |
मिमी | 12mm |
| 4 | कार्य बल | केएन | 1000 |
| 5 | मैक्स स्ट्रोक | मिमी | 650 |
| 6 | रॉड से काम करने योग्य दूरी अधिकतम | मिमी | 1350 |
| 7 | दो पक्षीय सिलेंडर आउटपुट बल | केएन | 300X2 |
| 8 | पार्श्व सिलेंडर स्ट्रोक | मिमी | 400 |
| 9 | दो-साइड सिलेंडर के लिए ऊपरी से निचले तक की दूरी | मिमी | 530 |
| 10 | अधिकतम काम का दबाव | एमपीए | 25 |
| 1 1 | कार्यबल की जमीन से ऊपर की ऊंचाई | मिमी | 305 |
| 12 | स्तंभ आंतरिक दूरी | मिमी | 1650 |
| 13 | कुल मोटर शक्ति | किलोवाट | 18.5 + 5.5 |
| 14 | वजन | किलोग्राम | 5000 |
| 15 | कुल आकार | मिमी | 1300 * 2200 * 2600 |
तकनीकी व्याख्या:

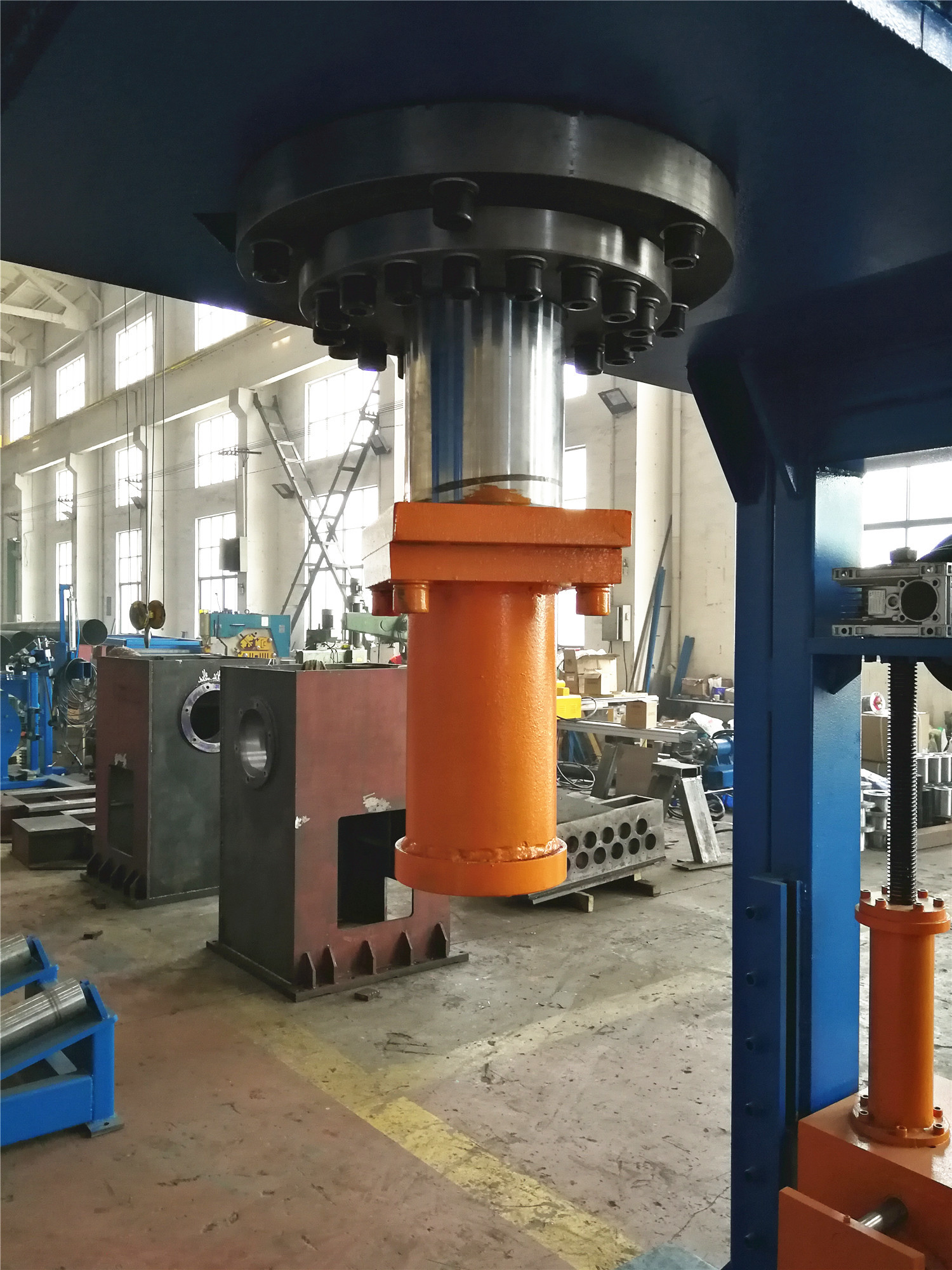

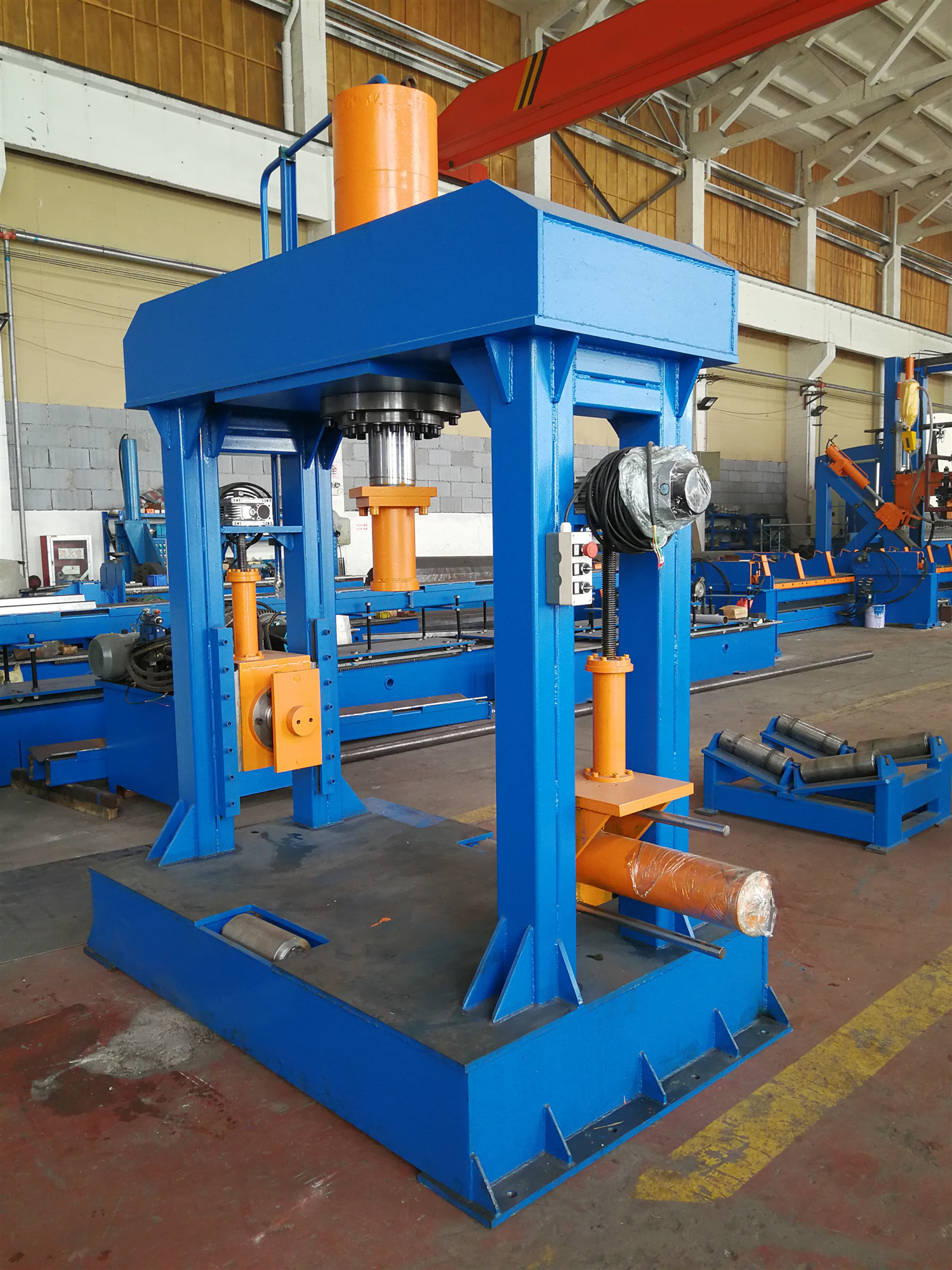

मशीन ट्रिपल-बीम और वर्किंग टेबल संरचना है, मुख्य सिलेंडर को ऊपर और नीचे करने के लिए ऊपरी बीम के मध्य पर स्थापित किया गया है।दो साइड-सिलेंडर ऊर्ध्वाधर कॉलम में स्थापित है और यह ऊपर और नीचे जा सकता है।
सभी क्रियाएं मैनुअल मोड हैं, जिसका अर्थ है कि संबंधित बटन दबाते समय, प्रासंगिक कार्रवाई की जाएगी और रिलीज के बाद बंद हो जाएगी, और दो तरफ सिलेंडर को अलग-अलग या एक साथ भी संचालित किया जा सकता है।

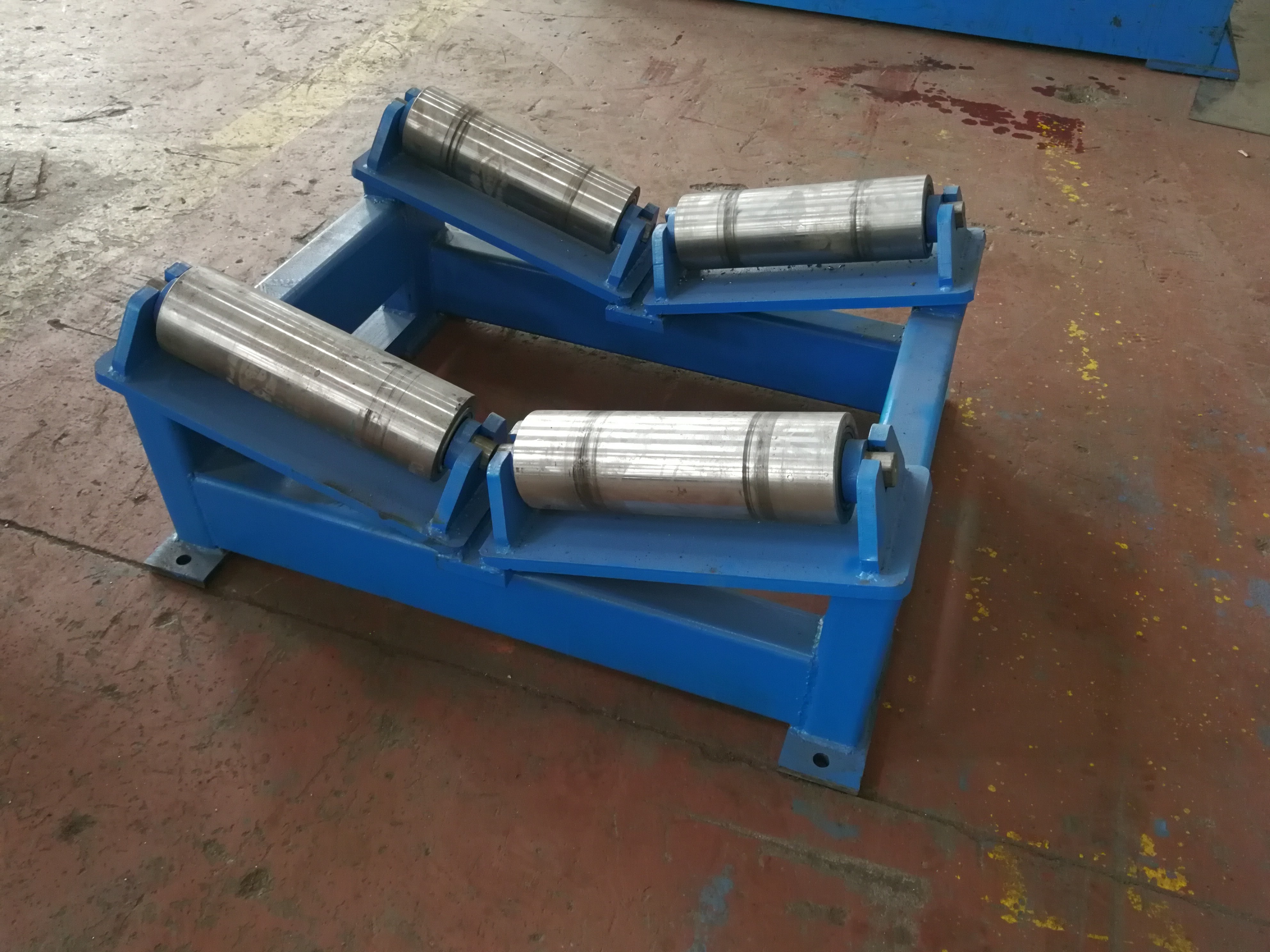

पोल के आगे और पीछे आसानी से जाने के क्रम में दो सहायक रोलर्स को काम की मेज के ऐन्टोपोस्टिरियर में स्थापित किया जाता है।
