| Brand Name: | CMC |
| Model Number: | HM800/14000 |
| MOQ: | एक सेट |

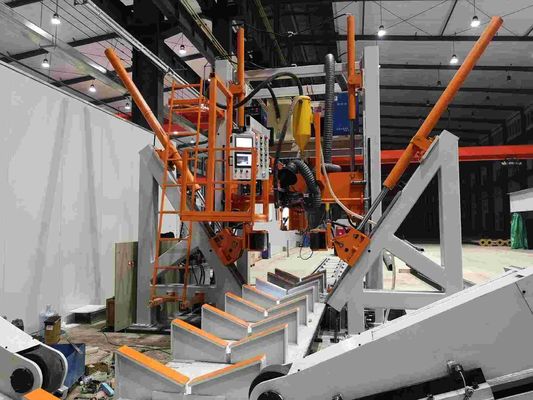

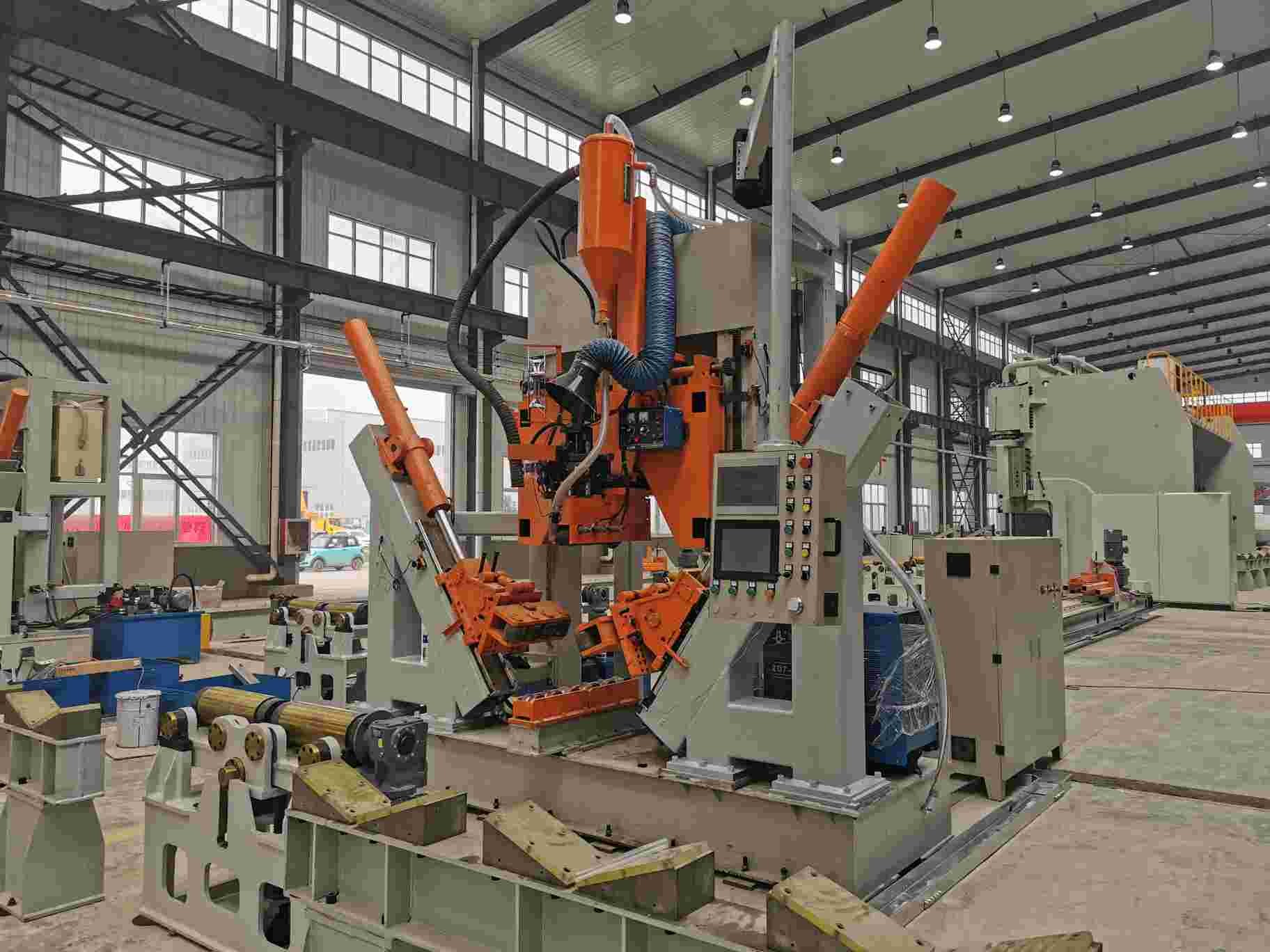

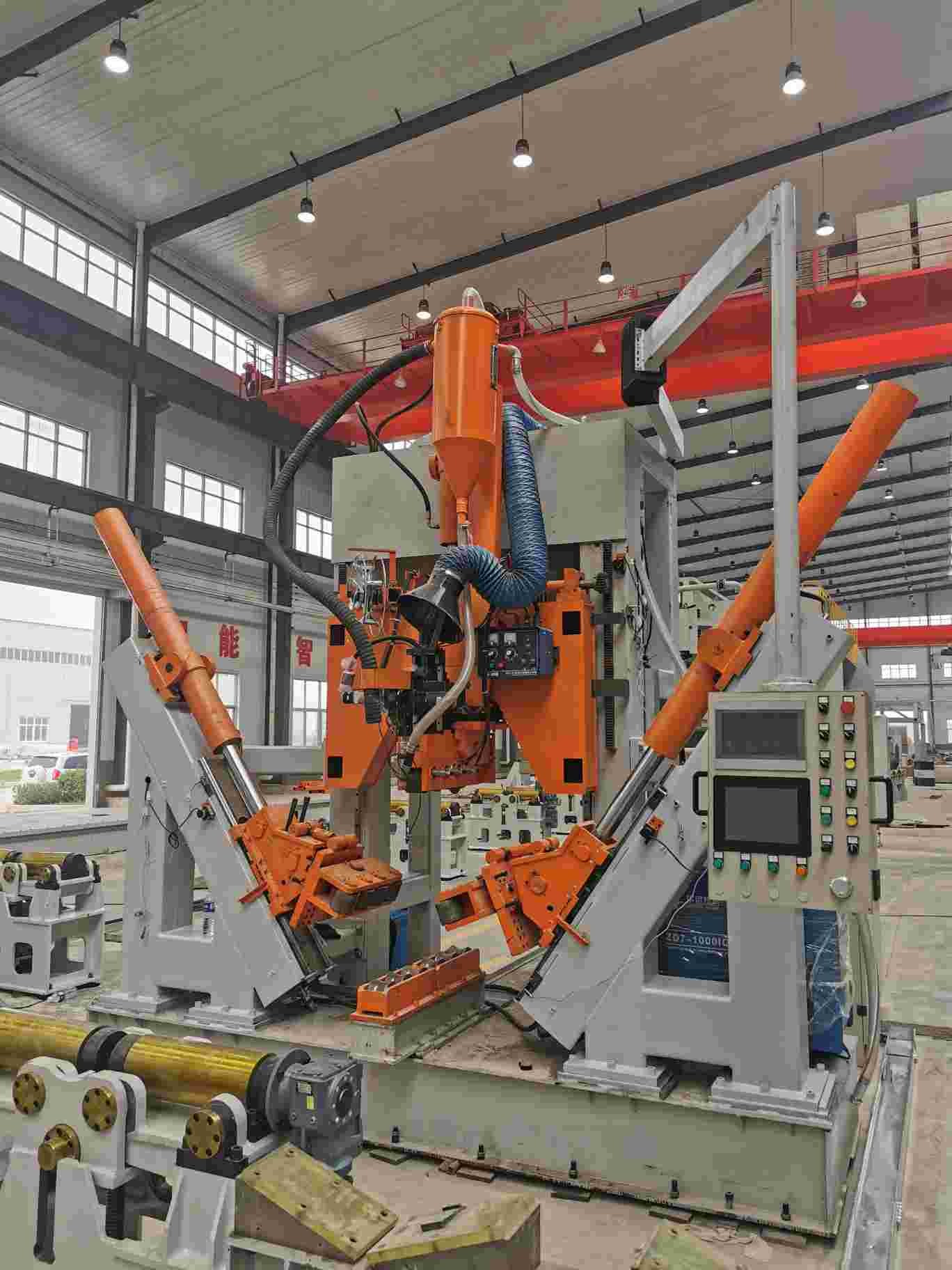

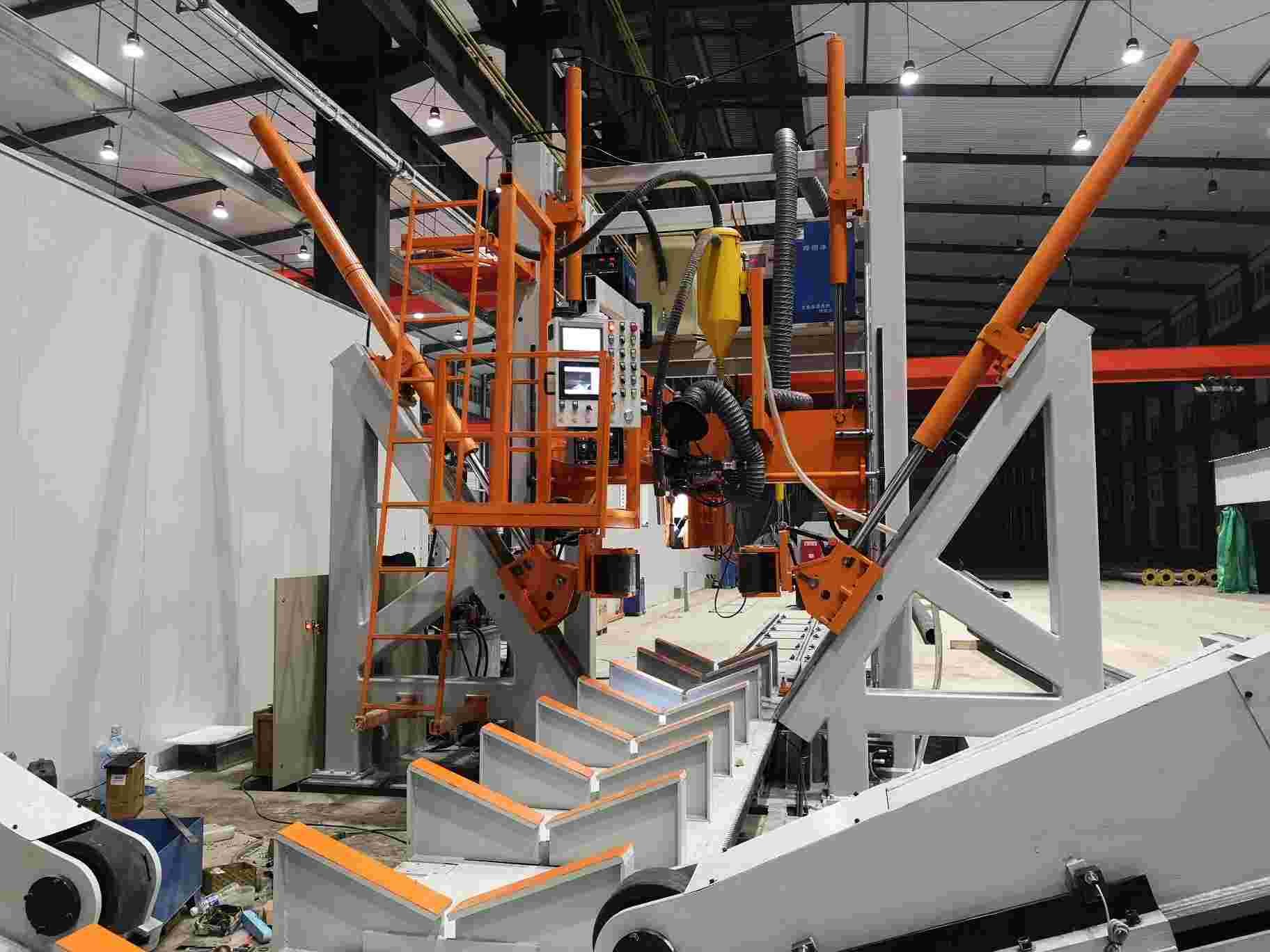

सीएनसी पोल शट- वेल्डिंग मशीन
आदर्श: HM800/14000
रोलर प्रकार
मोनोपोल, हाईमास्ट पोल, 5G संचार पोल और सामान्य स्ट्रीट लाइट पोल के लिए विशेष रूप से डिज़ाइन किया गया
व्यास सीमा: 200 ~ 800 मिमी, मोटाई: 4 ~ 12 मिमी, लंबाई: 14000 मिमी
विकल्प व्यास सीमा: 60 ~ 800 मिमी, मोटाई: 3 ~ 12 मिमी, लंबाई: 14000 मिमी
मानक एकल चाप एकल तार जलमग्न चाप वेल्डिंग मशीन
आवेदन की गुंजाइश: 5G पोल, मोनोपोल, हाईमास्ट पोल और सामान्य स्ट्रीट लाइट पोल जैसे बड़े लंबाई के मध्यम आकार के पोल अनुदैर्ध्य स्वचालित समापन वेल्डिंग के लिए उपयुक्त
यह मशीन आमतौर पर मध्यम आकार के बहुभुज और शंक्वाकार पोल वेल्डिंग के लिए उपयुक्त है, विशेष रूप से पोल के लिए उपयुक्त है जिसमें केवल एक सीम है।यह एक स्वचालित वेल्डिंग लाइन है।ट्रॉली समायोज्य गति मोटर से सुसज्जित है, जो पोल को स्थानांतरित करने के लिए खींच सकती है।हाइड्रोलिक सिलेंडर प्रेशर व्हील को एक ही समय में पोल और वेल्ड को कसता है।
मालिकाना विशेषताएं:
1. सीएनसी स्वचालित समायोजन, सीएनसी प्रणाली, ध्रुव व्यास के परिवर्तन के साथ, स्वचालित रूप से दबाव समायोजित करें, स्वचालित रूप से प्रेसर पैर की स्थिति समायोजित करें, स्वचालित रूप से खिला गति और स्थिति से मेल खाता है, चिकनी सुनिश्चित करने के लिए वेल्डिंग सीम को हमेशा बंद स्थिति में रखें वेल्डिंग।
2. पिछली प्रक्रिया, वेल्डिंग के बाद, पोल वेल्ड का कोई मरोड़ नहीं होता है, और कर्मियों को वेल्ड को केंद्र में रखने के लिए मशीन के पीछे रॉड को चुभने और मोड़ने की कोई आवश्यकता नहीं होती है।
3. ड्राइविंग पोल को आवृत्ति रूपांतरण द्वारा नियंत्रित किया जाता है, सिर और पूंछ वेल्डिंग की स्थिरता सुनिश्चित करने के लिए इलेक्ट्रिक ब्रेक स्टॉप फ़ंक्शन के साथ, यह प्रणाली पोल को छोटे सिरे से नीचे के अंत तक पूर्ण क्षेत्र में वेल्ड कर सकती है और वेल्डिंग से लगभग कोई बाईं लंबाई नहीं है।इस तरह अगली प्रक्रिया के मैनुअल कामकाज को कम किया जाता है।
4. क्लैंपिंग रोलर की संख्या 3 सेट है, लाभ ध्रुव की सतह पर रोलर के दबाव को कम करता है, और सतह पर खरोंच को कम करता है।यह अष्टकोणीय ध्रुव, बहुभुज ध्रुव और शंक्वाकार ध्रुव के उत्पादन के लिए उपयुक्त है।यह बराबर व्यास या शंक्वाकार हो सकता है।
5. मोटराइज्ड फास्ट रिटर्निंग बैक फंक्शन के साथ पुशिंग टाइप ट्रॉली, मैन्युअल रूप से पीछे धकेलने के लिए ऑपरेटर की जरूरत नहीं है और यह ऑपरेटरों की श्रम तीव्रता को कम करता है।
6. वायवीय क्लैंपिंग डिवाइस के साथ रियर पुश ट्रॉली, मैनुअल क्लैम्पिंग की तुलना में यह सरल और तेज़ है।
7. जलमग्न चाप वेल्डिंग समारोह
8. अनलोडिंग पक्ष रोलर प्रकार है, जो लोडिंग और अनलोडिंग के लिए सुविधाजनक है, और अपस्ट्रीम और डाउनस्ट्रीम सामग्री के स्वचालन को महसूस करने के लिए अनुकूल है।लंबी दूरी की आवाजाही से बचने के लिए ऑपरेटर को लोडिंग और अनलोडिंग एक ही तरफ हो सकती है।ऑपरेटर को केवल मेजबान मशीन की स्थिति में काम करने की आवश्यकता होती है, जिससे श्रम की तीव्रता बहुत कम हो जाती है।
9. पोल बैक गाइडिंग डिवाइस के साथ, इसे अनुकूली रूप से समायोजित किया जा सकता है।व्यावहारिक संचालन में, वेल्डिंग सीम की स्थिति को शायद ही कभी समायोजित किया जाता है, जिससे ऑपरेटरों की श्रम तीव्रता कम हो जाती है।

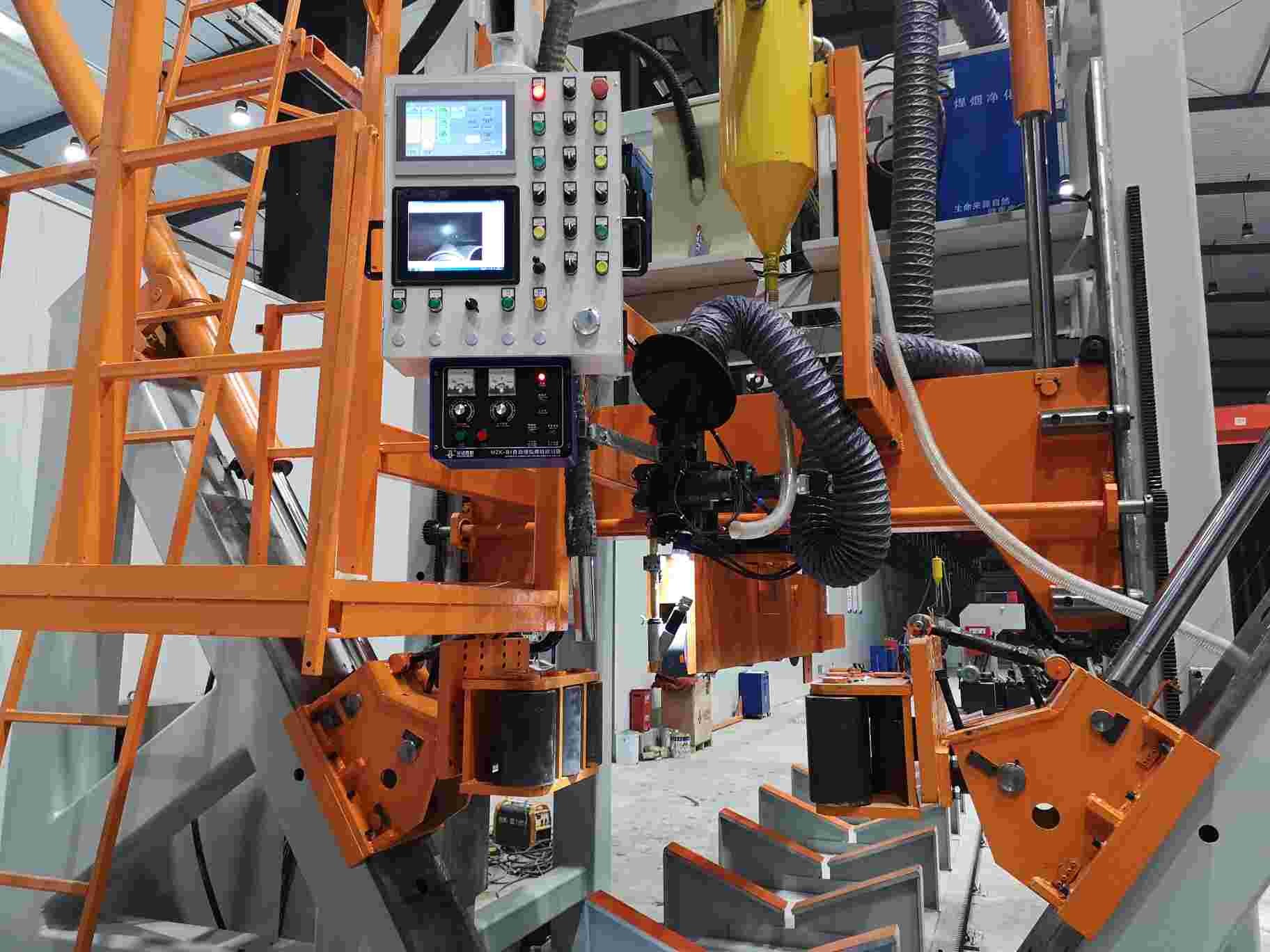

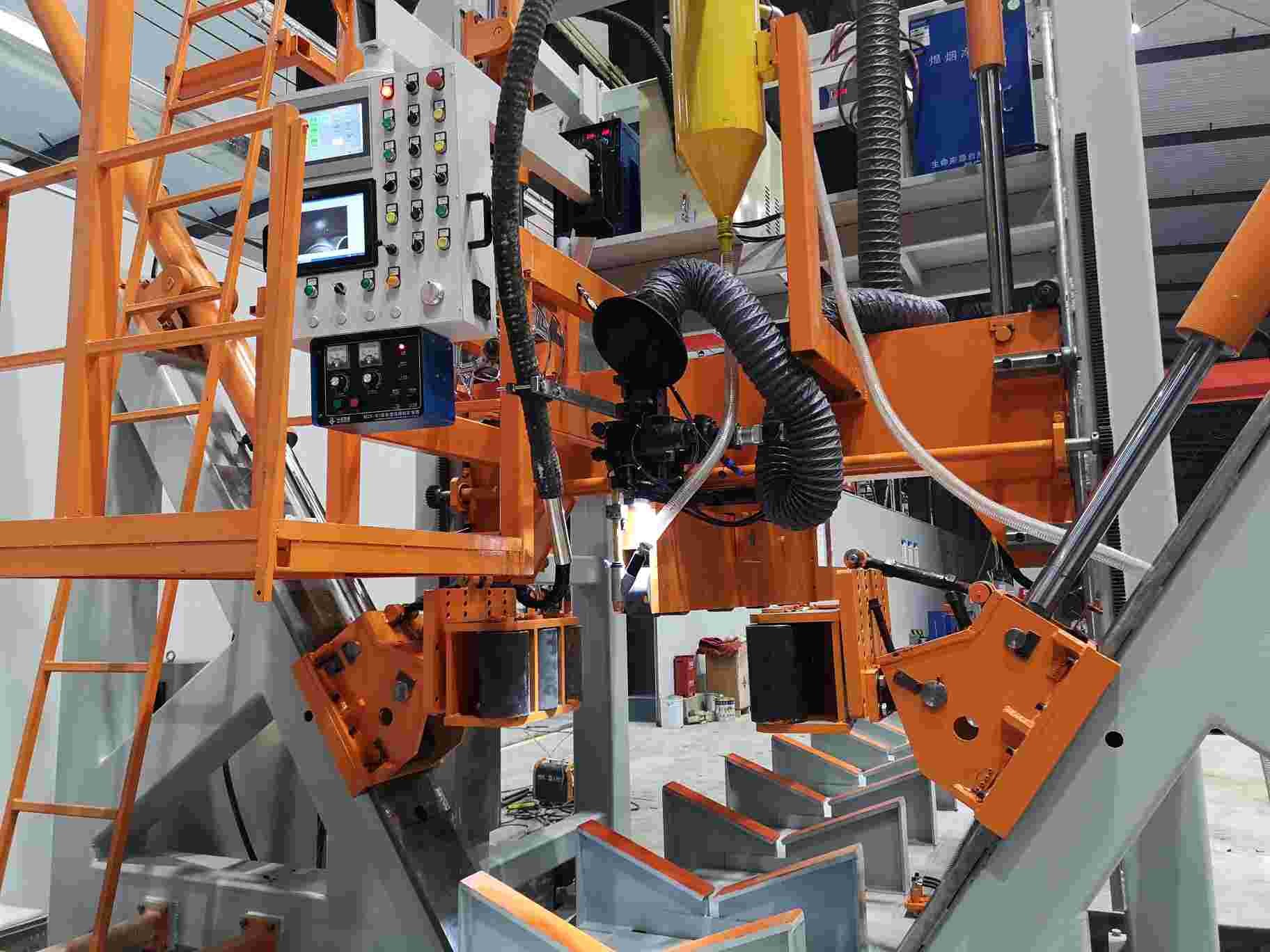

10. मशीन के सिर पर स्थापित कैमरे के माध्यम से, वेल्डिंग सीम मुख्य नियंत्रण कक्ष की स्क्रीन पर परिलक्षित होता है, जिससे वेल्डिंग सीम की ट्रैकिंग सरल और आसान हो जाती है, और वेल्डिंग की निगरानी के लिए ऑपरेटर की श्रम तीव्रता को कम करती है।
11. स्व-विकसित तेल दबाव और सीएनसी प्रणाली, वेल्डेड पोल को गोल और विरूपण छोटा बना रही है।
12.ऑपरेटर: 1 व्यक्ति।
13. रोलर रैक को उतारना, 5 सेट (12,14 मीटर पोल के लिए उपयुक्त)
14. खरीदार की कार्यशाला के लेआउट के अनुसार, विभिन्न कार्य दिशाओं वाली मशीनें प्रदान की जा सकती हैं
15. ग्राहकों की विशेष आवश्यकताओं के लिए, मशीन को पूरी दुनिया में विभिन्न ध्रुवों को पूरा करने के लिए विशेष रूप से डिजाइन और निर्मित किया जा सकता है
16.विकल्प: कूलिंग कॉपर ब्लॉक सिस्टम, (वेल्डिंग की पैठ दर बढ़ाने के लिए यह डिवाइस लाइट पोल के अंदर है) शंक्वाकार और अष्टकोणीय ध्रुवों के लिए कॉपर ब्लॉक के 2 सेट सूट के साथ
17. विकल्प: सामान्य स्ट्रीट लाइट पोल के लिए उपयुक्त क्लैंपिंग रोलर, व्यास सीमा को चौड़ा किया जाता है: 60 ~ 800 मिमी
मशीन में निम्नलिखित भाग होते हैं:
मोनोपोल हाई मास्ट, 5G पोल मोल्ड के लिए उपयुक्त 1 सेट के साथ।
वैकल्पिक: सामान्य स्ट्रीट लाइट पोल के लिए उपयुक्त 1 सेट, 60 मिमी का न्यूनतम व्यास (गोल डंडे और शंक्वाकार पोल)
वैकल्पिक: सामान्य स्ट्रीट लाइट पोल के लिए उपयुक्त 1 सेट, न्यूनतम व्यास 60 मिमी (अष्टकोणीय पोल)
वैकल्पिक: सामान्य स्ट्रीट लाइट पोल के लिए उपयुक्त रियर क्लैम्पिंग उपकरणों का एक सेट।(एक छोटा उपकरण शामिल है, जो बहुत कम लंबाई वाले डंडे के लिए उपयुक्त है, जैसे कि 1 ~ 2 मीटर लंबा हाथ)
| तकनीकी मापदण्ड | ||
| 1 | पोल का व्यास |
200-800 मिमी विकल्प: 60 ~ 800 मिमी |
| 2 | कार्य करने योग्य लंबाई | 14000 मिमी |
| 3 | पोल की मोटाई |
4 ~ 12 मिमी, क्यू 235, क्यू 345 विकल्प: सामान्य स्ट्रीट लाइट पोल, न्यूनतम मोटाई: 3 मिमी |
| 4 | क्लैंपिंग फीट मात्रा | 3 सेट्स |
| 5 | तेल पंप की मोटर शक्ति | 4+4 किलोवाट |
| 6 | मोबाइल मोटर शक्ति | 4KW। गति समायोज्य |
| 7 | लंबवत दबाने वाला स्ट्रोक | 800 मिमी |
| 8 | ऑपरेटिंग ऊंचाई | ध्रुव के निचले कोण से जमीन तक की दूरी: 750mm |
| 9 | वेल्डिंग मशीन |
सबमर्ज्ड आर्क वेल्डिंग मानक विन्यास: एकल चाप एकल तार, 1000A |
| 10 | वेल्डिंग तार व्यास | वेल्डिंग तार व्यास ध्रुवों की मोटाई के अधीन है। (1.6 मिमी वेल्डिंग तार प्रदान किया जा सकता है) |
| 1 1 | वेल्डिंग गति |
0.8 ~ 3 मी / मिनट स्टेपलेस एडजस्टेबल नोट: अलग मोटाई, अलग गति) |
| 12 | वेल्डिंग प्रवेश दर | 80% |
| 13 | विद्युत उपकरण | श्नाइडर (फ्रेंच) |
| 14 | सीएनसी प्रणाली पीएलसी | सीमेंस (जर्मनी) |
| 15 | वेल्डिंग मशीन ब्रांड | हुयुआनी |
| 16 | वज़न | 12टन |
| 17 | आयाम |
31000x3800x4500 मिमी (एलएक्सडब्ल्यूएक्सएच) |
| 18 | विकल्प | कूलिंग कॉपर ब्लॉक सिस्टम, (यह उपकरण वेल्डिंग की प्रवेश दर को बढ़ाने के लिए लाइट पोल के अंदर है) शंक्वाकार और अष्टकोणीय ध्रुवों के लिए कॉपर ब्लॉक सूट के 2 सेट के साथ |
| 19 | विकल्प |
वैकल्पिक: सामान्य स्ट्रीट लाइट पोल के लिए उपयुक्त 1 सेट, 60 मिमी का न्यूनतम व्यास (गोल डंडे और शंक्वाकार पोल)
वैकल्पिक: सामान्य स्ट्रीट लाइट पोल के लिए उपयुक्त 1 सेट, न्यूनतम व्यास 60 मिमी (अष्टकोणीय पोल)
वैकल्पिक: सामान्य स्ट्रीट लाइट पोल के लिए उपयुक्त रियर क्लैम्पिंग उपकरणों का एक सेट।(एक छोटा उपकरण शामिल है, जो बहुत कम लंबाई वाले डंडे के लिए उपयुक्त है, जैसे कि 1 ~ 2 मीटर लंबा हाथ) |
