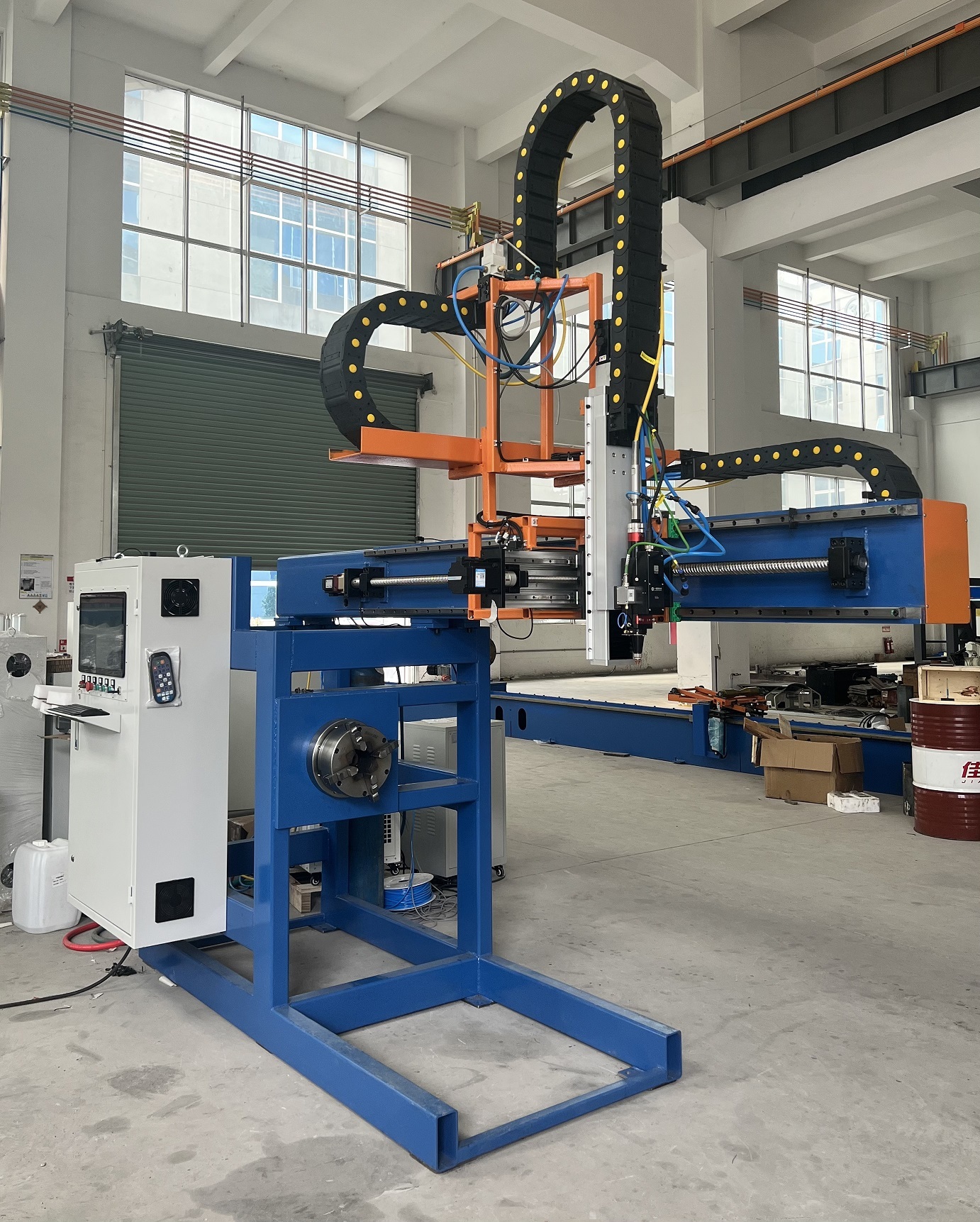

सीएनसी लेजर लाइट पोल दरवाजा काटने की मशीन, मॉडलः LDC-300/2000
संख्यात्मक नियंत्रित लेजर लाइट लाइट लाइट लाइट लाइट लाइट लाइट
(उपयुक्त गोल ध्रुव और ′′ ध्रुव गोल ध्रुव, शंकुध्रुव, अष्टकोणीय ध्रुव और बहुभुज ध्रुव के लिए उपयुक्त है)
आवेदन: 应用
यह शंकुधारी ध्रुव, गोल ध्रुव और अष्टकोणीय प्रकाश ध्रुव दरवाजे सीएनसी काटने के लिए उपयुक्त है।
कंप्यूटर द्वारा डिजाइन किए गए किसी भी आकार को काट सकता है।
काटने के स्रोत स्वचालित लेजर है. तो काटने की गति बहुत तेजी से हो जाएगा, और काटने किनारे की गुणवत्ता प्लाज्मा और लौ काटने से बेहतर है. महत्वपूर्ण बिंदु, लेजर काटने के तरीके के उपयोग के कारण,काटने के अंतराल अपेक्षाकृत छोटा है, और कट टुकड़े आम तौर पर दरवाजे के कवर के रूप में उपयोग किया जाता है।
适用于圆?? 形杆,圆杆,八角形灯杆电门的数控切割,切割形状可以是任何电脑CAD可绘制的图形都可以通过随机附带的专用软件来切割.
काटने का स्रोत स्वतः लेजर प्रकाश है, इसलिए काटने की गति बहुत तेज़ होगी, और काटने का प्रकाश गोलाकार होगा, काटने की गुणवत्ता समाक्षीय और लौ काटने की तुलना में बेहतर होगी।
लेजर कटिंग विधि का उपयोग करने के कारण, कटिंग का अंतर अपेक्षाकृत छोटा होता है, कटा हुआ भाग आमतौर पर दरवाजे के ढक्कन के रूप में उपयोग किया जा सकता है।
मुख्य पैरामीटर मुख्य तकनीकी पैरामीटर
| नहीं. | पद | पैरामीटर |
| 1 | पोल सामग्री 杆子材质 | स्टील 钢 |
| 2 |
अधिकतम काटने की लंबाई, एक्स अक्ष सबसे महत्वपूर्ण कट लंबाई, एक्स अक्ष |
2000 मिमी (एक बार स्ट्रोक काटने के लिए) |
| 3 |
घूर्णन कोण, एक अक्ष घुमावदार कोण, A अक्ष |
कोई भी कोण 0~360 डिग्री |
| 4 | क्षैतिज Y अक्ष स्ट्रोक 水平Y轴 | 300 मिमी |
| 5 | पाइप के बाहरी व्यास का न्यूनतम最小杆子 व्यास | 60 |
| 6 | अधिकतम पाइपबाहरी व्यास अधिकतम स्तंभ व्यास | 300 |
| 7 | पोल का अधिकतम भार अधिकतम杆子 वजन | 350 किलोग्राम |
| 8 | पोल की अधिकतम लंबाई अधिकतम杆子 लंबाई | 12 मीटर, 14 मीटर |
| 9 | सीएनसी नियंत्रण प्रणाली संख्या नियंत्रण प्रणाली |
方?? विरूप नली संख्या नियंत्रण प्रणालीL6000 फंगलिंग L6000 |
| 10 | फाइबर लेजर स्रोत 激光光源 |
√ √ √ √ √ Raycus 3KW |
| 11 | लेजर काटने वाली मशाल 激光头 | ई दो करो।0 |
| 12 | लेजर ऊंचाई समायोजक | iHC100B |
| 13 | लेजर ऊंचाई समायोजन प्रणाली लेजर प्रकाश वृद्धि मॉड्यूल | MS-J150 |
| 14 | लेजर शीतलन यंत्र 激光冷水机 | HL-2000-QG2/2 |
| 15 |
建议使用气体:氧气 कटौती गैस सुझावः O2 |
ऑक्सीजन |
| 16 |
काटने की मोटाई और गति कटिंग मोटाई और गति |
见 अनुलग्नक अनुलग्नक देखें |
| 17 | अंतराल काटना | लगभग 0.3-0.5 मिमी |
| मुख्य मोटर/ब्रांड 电机 | सर्वो मोटर 伺服 | |
| 18 | नियंत्रण अक्ष नियंत्रण अक्ष |
4 अक्ष ((X, Y, A, Z) 4 अक्ष संख्या नियंत्रण ((X, Y, A, Z) |
| 19 |
कार्य मोडः असेंबली लाइन प्रकार के रूप में, बाएं और दाएं बाहर, एक तरफ़ा उत्पादन दिशा 工作形式:流水线型式,左进右出,一个生产方向 |
काटने के लिए प्रतीक्षा कर रहे ध्रुवों को मशीन के एक तरफ पंक्ति में रखा जाना चाहिए, और तैयार ध्रुवों को मशीन के दूसरी तरफ पंक्ति में स्थानांतरित किया जाना चाहिए। श्रम की बचत,तेजी से लोड और अनलोडिंग. काटने के लिए प्रतीक्षा कर रहे पथ प्रकाश स्तंभ क्रमशः मशीन के एक तरफ पंक्तिबद्ध हैं, काटने के लिए तैयार पथ प्रकाश स्तंभ क्रमशः मशीन के दूसरे पक्ष में स्थानांतरित किए जाएंगे. |
| 20 | पर्यावरणीय तापमान | 0-45°C |
| 21 | आर्द्रता 湿度 | < 90%, कोई संघनक नहीं |
| 22 | परिवेश |
वेंटिलेशन, कोई बड़ा झटका नहीं 通风,无大震动 |
| 23 |
इनपुट वोल्टेज इनपुट विद्युत दबाव (खरीदार के देश की वोल्टेज आवश्यकता के अनुसार अनुकूलित किया जा सकता है) । ग्राहक पक्ष के अनुसार राष्ट्रीय विद्युत दबाव प्रदान किया जा सकता है |
单相 एकल चरण, 220V, 50HZ तीन चरण, 380V, 50HZ |
काटने की मोटाई और गति 切割厚度和速度参考
|
厚度 मिमी मोटाई |
切割气体 गैस |
काटने की गति m/min. काटने की गति |
शक्तिव शक्ति |
气压बार गैस का दबाव |
切割 ऊँचाई मिमी नोजल की ऊंचाई |
| 2 | ऑक्सीजन | 5.5-6.5 | 3000 | 0.7~0.9 | 0.4 |
| 3 | ऑक्सीजन | 3.8-4.5 | 3000 | 0.7~0.9 | 0.4 |
| 4 | ऑक्सीजन | 3.3-3.6 | 3000 | 0.7~0.9 | 0.4 |
| 5 | ऑक्सीजन | 3-3.3 | 3000 | 0.5~0.7 | 0.4 |
| 6 | ऑक्सीजन | 2.9-3.1 | 3000 | 0.5~0.7 | 0.4 |
| 8 | ऑक्सीजन | 1.2~1.3 | 3000 | 0.7~0.9 | 0.4 |
| 10 | ऑक्सीजन | 1.1~1.2 | 3000 | 0.7~0.9 | 0.4 |
| 12 | ऑक्सीजन | 0.9~1.0 | 3000 | 0.9~1.1 | 0.4 |

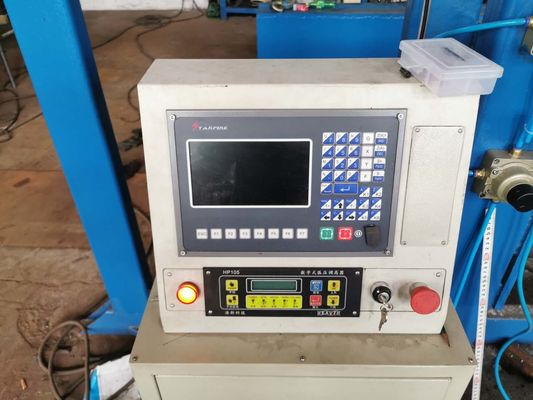

सीएनसी नियंत्रण प्रणाली Fangling L6000方?? 异形管数控制系统L6000
|
iMC6610 गति नियंत्रक
iMC6610 मोशन कंट्रोलर |
विद्युत यंत्र नियंत्रण मोटर नियंत्रण |
6 मार्ग उच्च गति पल्स आउटपुट सर्विस ड्राइवर, स्थिति मोड, अधिकतम आवृत्ति 3 मेगाहर्ट्ज, शामिल फोकस अक्ष नियंत्रण, शामिल 6 मार्ग कोडर反?? 6-तरफा उच्च गति पल्स आउटपुट सर्वो ड्राइवर, स्थिति मोड, अधिकतम आवृत्ति 3MHz। जिसमें फोकल एक्सिस कंट्रोल और 6-वे एन्कोडर फीडबैक शामिल है |
|
प्रत्येक अक्ष स्वतंत्र सर्विस अलार्म और बनाने की क्षमता प्रत्येक धुरी स्वतंत्र सर्वो अलार्म और सक्षम समारोह है |
||
|
运动 नियंत्रण प्रदर्शन गति नियंत्रण प्रदर्शन |
नियंत्रण चक्र1ms नियंत्रण चक्र:1ms |
|
|
S型अधिक घटती गति एस आकार का त्वरण और विलंब |
||
|
贝塞尔曲线拟合算法 बेसल वक्र फिटिंग एल्गोरिथ्म |
||
|
प्रकाश नियंत्रण संकेत लेजर नियंत्रण संकेत |
2 मार्ग पीडब्ल्यूएम संकेत, 24 वी या 5 वी का चयन दो तरफ़ा पीडब्ल्यूएम संकेत, 24 वी या 5 वी |
|
|
4路DA0~10V अनुरूप मात्रा आउटपुट 4 तरह का DA0~10V एनालॉग आउटपुट |
||
|
总线接口 बस इंटरफेस |
2*RS232, 2*RS485, 1*RS422, 2*CAN | |
|
网络接口 नेटवर्क इंटरफेस |
2*आरजे45 | |
|
आईओ संकेत आईओ संकेत |
32 मार्ग इनपुट, निर्दिष्ट धुरी-सीमित इनपुट, कम प्रभावी। 32 तरीके के इनपुट, अक्ष सीमा इनपुट इंटरफ़ेस सहित, कम प्रभावी। |
|
|
32 मार्ग आउटपुट, उच्च प्रभावी 32 तरीके के आउटपुट, उच्च प्रभावी |
||
|
供电 शक्ति |
प्रत्यक्ष प्रवाह 24 वी, 3 ए DC 24V, 3A |
|
|
कार्य वातावरण कार्य की स्थिति |
温度-20 °C से +60 °C;相对湿度0-95%, बिना जमे हुए तापमान सीमाः -20 °C से +60 °C; सापेक्ष आर्द्रता 0-95%, कोई संघनक नहीं |
|
|
iHC100B 激光调高器
iHC100B लेजर ऊंचाई समायोजक
|
विद्युत यंत्र नियंत्रण मोटर नियंत्रण |
模拟量伺服驱动器, गति मोड एनालॉग सर्वो ड्राइवर, गति मोड |
|
आईओ संकेत आईओ संकेत |
上下限位+ 2路输入+ 2路输出 ऊपरी और निचली सीमाएं + दो तरफा इनपुट + दो तरफा आउटपुट |
|
|
接口 इंटरफेस |
和轴卡网络 संचार अक्ष कार्ड नेटवर्क के साथ संवाद करें |
|
|
供电 शक्ति |
प्रत्यक्ष प्रवाह 24V, 2A डीसी 24 वी, 2 ए |
单腔光纤激光器 एक खोखला प्रकाशक
लेजर जनरेटर: Raycus 3KW
प्रकाशिकीय विशेषताएंऑप्टिकल विशेषताएं
| शक्ति शक्ति | 3000W |
| 波长范围 तरंग लंबाई | 1080±10 एनएम |
| प्रकाश फाइबर के छेद का आयाम आउटपुट फाइबर कोर व्यास | 25μm /50μm |
| 光缆 लंबाई केबल की लंबाई |
12 मीटर या निश्चित 12 मीटर या अनुकूलित |
| 输出连接器 बीम वितरण |
QBH या定制 QBH या अनुकूलित |
| 指示光 मार्गदर्शक किरण | 红色लाल |
| कार्य मोड ऑपरेशन मोड |
निरंतर या 调 निरंतर या मॉड्यूलेटेड |
| ध्रुवीकरण | 随机 यादृच्छिक |
| आउटपुट शक्ति स्थिरता 25°C पावर स्थिरता | <±1.5% (2 घंटे) |
| 功率调节范围 शक्ति समायोजन का दायरा | 10%-100% |
| अधिकतम समायोजन आवृत्ति अधिकतम मॉड्यूलेशन आवृत्ति | 5kHz |
| 机械 आयाम तथा वजन | |
| वजन वजन | <35 किलोग्राम |
| 机身 आकृति आकार रूपरेखा विशेषता | 80 मिमी*402 मिमी*346 मिमी |
| विद्युत विशेषताएं | |
| विद्युत दबाव वोल्टेज | 220±20V,AC,PE,50/60Hz |
| 功耗 बिजली की खपत | 6.0 किलोवाट |
| 控制方式 नियंत्रण इंटरफ़ेस | RS232 |
| 水冷参数 | |
| 制冷量需求 मिनी. जल शीतलन क्षमता | 4.5 किलोवाट |
| 设置温度 तापमान सेटिंग्स |
25°C (激光模块 लेजर मॉड्यूल) 30°C (QBH मॉड्यूल) |
| पानी की नली का आकार (बाहरी) शीतलन नली का आकार | Φ12 मिमी |
| शीतलन जल प्रवाह शीतलन जल प्रवाह | >20 लीटर/मिनट |
|
QBH ठंडा पानी का प्रवाह शीतलन जल का QBH निर्वहन |
1.5~2.0L/मिनट |
