प्रकाश ध्रुव बंद वेल्डिंग मशीन
Created with Pixso.

जलमग्न आर्क वेल्डिंग के साथ लाइट पोल मशीन, CO2 गैस-परिरक्षित वेल्डिंग 500/14000

जलमग्न आर्क वेल्डिंग के साथ लाइट पोल मशीन, CO2 गैस-परिरक्षित वेल्डिंग 500/14000

Brand Name: CMC
Model Number: 500/14000
MOQ: 1 सेट
कीमत: विनिमय योग्य
Payment Terms: पूर्व वर्क्स / एफओबी शंघाई / सीआईएफ
Detail Information
उत्पत्ति के प्लेस:
Wuxi, चीन
पैकेजिंग विवरण:
धातु फूस
प्रमुखता देना:

स्वचालित वेल्डिंग मशीन

,

पोल वेल्डिंग मशीन

Product Description

त्वरित विवरणः



नाम अन्य नाम ब्रांड नाम सीएमसी
लाइट पोल बंद वेल्डिंग मशीन

सीम वेल्डर

बंद वेल्डिंग मशीन

पोल वेल्डिंग मशीन

ट्यूब वेल्डिंग मशीन



विशेषता विशेष रूप से सर्कल और बहुभुज पोल/ट्यूब के लिए डिज़ाइन किया गया
वेल्डिंग क्षमता

व्यासः 60-500 मिमी

मोटाईः 2.8 ∼ 6 मिमी

लंबाईः अधिकतम 14 मीटर

हमारे मॉडल

300/12000-16000

500/12000-16000





पोल शट वेल्डिंग मशीन

मॉडल: 500/14000

(लंबाई अनुकूलित किया जा सकता है)



स्वामित्व वाली विशेषताएं



1.सीएनसी नियंत्रण स्वतः समायोजन, सीएनसी नियंत्रण प्रणाली, प्रकाश पोल व्यास परिवर्तन के रूप में, स्वचालित रूप से clamping दबाव समायोजित, स्वचालित रूप से clamping रोलर की स्थिति समायोजित,स्वचालित रूप से खिला गति और स्थिति से मेल, और सुचारू वेल्डिंग सुनिश्चित करने के लिए वेल्डिंग सीम को हमेशा बंद स्थिति में रखें।



2पिछली प्रक्रिया की योग्यता के आधार पर, वेल्डिंग के बाद, वेल्डिंग सीम का कोई मोड़ नहीं है,और वहाँ की जरूरत नहीं है के लिए कर्मियों को खींचने और वेल्ड केंद्र के लिए मशीन के पीछे पर पोल मोड़ करने के लिए.



3ड्राइविंग पोल को आवृत्ति रूपांतरण द्वारा नियंत्रित किया जाता है, जिसमें हेड और टेल वेल्डिंग की स्थिरता सुनिश्चित करने के लिए इलेक्ट्रिक ब्रेक स्टॉप फ़ंक्शन होता है।यह प्रणाली छोटे अंत से नीचे के अंत तक पूर्ण क्षेत्र और वेल्डिंग के बाहर लगभग कोई बाईं लंबाई से पोल वेल्ड कर सकते हैंइस प्रकार अगली प्रक्रिया के मैन्युअल काम को कम किया जाता है।



4क्लैंपिंग रोलर सभी अलग-अलग दिशाओं से 8 सेट है, लाभ रोलर दबाव को पोल सतह पर कम करना है, और सतह पर खरोंच को कम करना है।यह अष्टकोणीय ध्रुवों और शंकुधारी ध्रुवों के उत्पादन के लिए भी उपयुक्त है. (नोट: 6 यूनिट क्लैंपिंग रोलर वाली मशीनों के लिए, तिरछे क्लैंपिंग रोलर और शीर्ष क्लैंपिंग रोलर के कारण,चलती दूरी छोटे से बड़े से पोल व्यास की प्रक्रिया के दौरान असंगत है, और यह अष्टकोणीय ध्रुवों का उत्पादन नहीं कर सकता है)



5मोटर चालित तेजी से वापसी कार्य के साथ धक्का प्रकार ट्रॉली, ऑपरेटर को मैन्युअल रूप से वापस धक्का देने की आवश्यकता नहीं है और यह ऑपरेटरों की श्रम तीव्रता को कम करता है।



6.पुनरुत्पादक प्रकार की ट्रॉली जिसमें वायवीय क्लैंपिंग डिवाइस है, मैन्युअल क्लैंपिंग की तुलना में, सरल और तेज़)



7.अंडरवर्ल्ड आर्क वेल्डिंग फंक्शन.



8लोडिंग और अनलोडिंग मशीन के एक तरफ हैं ताकि ऑपरेटरों की लंबी दूरी की आवाजाही से बचा जा सके। ऑपरेटरों को केवल वेल्डिंग हेड के पास काम करने की आवश्यकता है,जो ऑपरेटरों की श्रम तीव्रता को बहुत कम करता है



9.मशीन के सामने बहु-ब्रेकेट संरचना का उपयोग स्ट्रीट लाइट पोल का समर्थन करने के लिए किया जाता है। कोई पारंपरिक फ्रंट सपोर्ट ट्रॉली डिजाइन नहीं है,आगे के समर्थन ट्रॉली को मैन्युअल रूप से पीछे धकेलने की कोई जरूरत नहीं है, और लोडिंग और अनलोडिंग पोल मैनुअल ताकत को कम करने के लिए सरल है



10.पोल बैक गाइडिंग डिवाइस के साथ.



11.विकल्प आइटम:



(11.1) मशीन के सिर पर स्थापित कैमरे के माध्यम से, वेल्डिंग सीम मुख्य नियंत्रण कक्ष की स्क्रीन पर परिलक्षित होती है, जिससे वेल्डिंग सीम की ट्रैकिंग सरल और आसान हो जाती है,और वेल्डिंग की निगरानी के लिए ऑपरेटर की श्रम तीव्रता को कम करना..



(11.2) नेटवर्क्ड सिस्टम के साथ, मशीन को क्लाइंट की ओर से इंटरनेट से कनेक्ट करने के बाद,मशीन आपूर्तिकर्ता दूरस्थ दोष निदान और दूरस्थ पैरामीटर समायोजन के साथ ग्राहक की सहायता कर सकते हैंयह ग्राहकों के लिए उत्पादन को जल्दी से फिर से शुरू करने के लिए सुविधाजनक है।



(11.3) स्ट्रीट लाइट पोल लोडिंग और अनलोडिंग सिस्टम: मशीन के बाईं ओर एक स्टोरेज रैक है, जिसमें 20 से 30 पोल (पोल के आकार के अनुसार संख्या भिन्न होती है) को स्टोर किया जा सकता है।वेल्डिंग पूरी होने के बाद, बटन दबाएं, और सड़क प्रकाश पोल को मशीन के दाईं ओर स्थित भंडारण रैक पर डिस्चार्ज करने के लिए डिस्चार्ज किया जाएगा,इसमें 20 पोल रख सकते हैं (पोल के आकार के अनुसार संख्या भिन्न होती है)प्रत्येक पोल से लोडिंग से लेकर अनलोडिंग तक कोई ओवरहेड क्रेन की आवश्यकता नहीं होती है।





आवेदनः स्वचालित सीम वेल्डिंग पोल के लिए



यह एक टुकड़ा प्रकार बहुभुज (आठभुज) और सर्कल कॉपर ((कोनिक) प्रकाश पोल के लिए उपयुक्त है। यह स्वचालित वेल्डिंग लाइन है,गति समायोज्य आवृत्ति मोटर के साथ ट्रॉली प्रकाश पोल को छोटे छोर से बड़े छोर तक धकेल सकती हैयांत्रिक श्रृंखला के माध्यम से हाइड्रोलिक सिलेंडर, कीड़ा पहिया क्लैंपिंग पहिया को धक्का देने के लिए ध्रुव को बंद करने और एक ही समय में वेल्डिंग करने के लिए।





मशीन में निम्नलिखित वस्तुएं शामिल हैंः



  1. गियर और रैक ड्राइविंग सिस्टम के साथ लंबी कार्य तालिका।
  1. गति समायोज्य आवृत्ति मोटर, ड्राइविंग प्रणाली, मार्गदर्शन उपकरण और वायवीय क्लैंपिंग प्रणाली सहित धक्का के लिए ट्रॉली।
  1. हाइड्रोलिक क्लैंपिंग और वेल्डिंग यूनिट, जिसमें बहुभुज और शंकुधारी पोल के लिए 8 सेट क्लैंपिंग व्हील्स शामिल हैं, गाइड सिस्टम
  1. जलमग्न आर्क वेल्डिंग प्रणाली, जिसमें पावर, वेल्डिंग वायर फीडिंग सिस्टम,फ्लक्स रीसाइक्लिंग सिस्टम, वेल्डिंग ग्राउंड वायर शामिल हैं।
  1. मूक रोलर समर्थन मानक के साथ
  1. हाइड्रोलिक प्रणाली,सीएनसी अनुपात वाल्व, पंप, मोटर, नियंत्रण प्रणाली
  1. वायवीय प्रणाली
  1. सीएनसी नियंत्रण प्रणाली, टच स्क्रीन, पीएलसी, सॉफ्टवेयर
  1. कैमरा, सीम ट्रैकिंग सिस्टम, लेंस, कैमरा, डिस्प्ले स्क्रीन सहित
  1. विद्युत नियंत्रण प्रणाली, जिसमें आवृत्ति चालक, संचालन पैनल, केबल आदि शामिल हैं।
  1. ऑप्शन आइटम




तकनीकी विशेषताएं
1 काम करने योग्य व्यास 60-500 मिमी
2 काम करने योग्य लंबाई 14000 मिमी
3 ट्रॉली की लंबाई 2000 एमएम
4 प्रकाश पोल की मोटाई प्रकाश पोल व्यासः 60~500 मिमी 2.5~4.5 मिमी
लाइट पोल व्यासः 200~500 मिमी 3 से 8 मिमी
5 क्लैंपिंग पैरों की मात्रा 8 इकाइयां,
6 पंप के लिए मोटर की शक्ति 4 किलोवाट
7 डॉली को धकेलने के लिए मोटर की शक्ति 4 किलोवाट, एसी गति परिवर्तनीय प्रकार।
8 वेल्डिंग मशीन 500A, (डुबकी आर्क वेल्डिंग
9 वेल्डिंग तार का व्यास 1.6~2.0 मिमी
10 कार्य गति 1~3 मीटर/मिनट
11 मुख्य विद्युत तत्व श्नाइडर (फ्रांस का ब्रांड)
12 मुख्य मोटर आवृत्ति ड्राइव

डेल्टा (ताइवान ब्रांड)

श्नाइडर (फ्रांस का ब्रांड)

13 मुख्य मोटर ब्रांड WNM, चीनी प्रसिद्ध ब्रांड
14 वेल्डिंग शक्ति ब्रांड पैनासोनिक (जापानी ब्रांड)
15 मुख्य हाइड्रोलिक वाल्व आनुपातिक दबाव वाल्व
16 उत्पादन की गति

8~12 टुकड़े/घंटे, 6 मीटर की लंबाई के सामान्य सड़क लाइट पोल के आधार पर,वास्तविक संचालन ऑपरेटरों की लोडिंग और अनलोडिंग दक्षता और लोडिंग और अनलोडिंग उपकरणों के चयन पर निर्भर करता है



17 ऑपरेटर संख्या 1 व्यक्ति
18 वजन 8000 किलोग्राम ((यदि लोडिंग और अनलोडिंग सिस्टम के साथ,7500 किलोग्राम)
19

कुल आकार (मिमी)



31000x3200x4500 मिमी(LXWXH)



जलमग्न आर्क वेल्डिंग के साथ लाइट पोल मशीन, CO2 गैस-परिरक्षित वेल्डिंग 500/14000 0

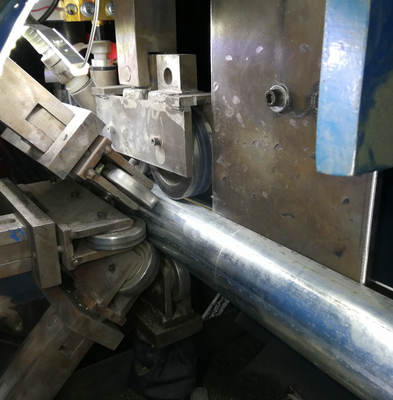

सीएनसी नियंत्रण स्वतः समायोजन, सीएनसी नियंत्रण प्रणाली, प्रकाश पोल व्यास परिवर्तन के रूप में, स्वचालित रूप से clamping दबाव समायोजित, स्वचालित रूप से clamping रोलर की स्थिति समायोजित,स्वचालित रूप से खिला गति और स्थिति से मेल, और सुचारू वेल्डिंग सुनिश्चित करने के लिए वेल्डिंग सीम को हमेशा बंद स्थिति में रखें।

जलमग्न आर्क वेल्डिंग के साथ लाइट पोल मशीन, CO2 गैस-परिरक्षित वेल्डिंग 500/14000 1

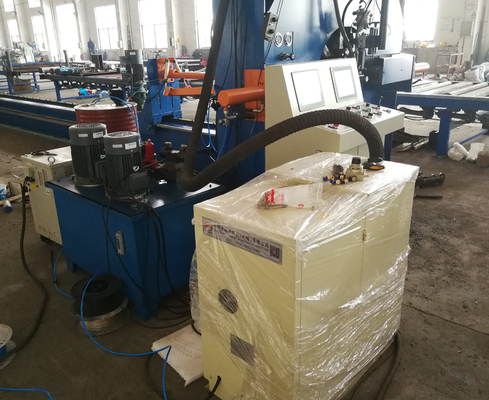

मशीन के सिर पर स्थापित कैमरे के माध्यम से, वेल्डिंग सीम मुख्य नियंत्रण कक्ष की स्क्रीन पर परिलक्षित होता है, जिससे वेल्डिंग सीम की ट्रैकिंग सरल और आसान हो जाती है,और वेल्डिंग की निगरानी के लिए ऑपरेटर की श्रम तीव्रता को कम करनाजलमग्न आर्क वेल्डिंग के साथ लाइट पोल मशीन, CO2 गैस-परिरक्षित वेल्डिंग 500/14000 2

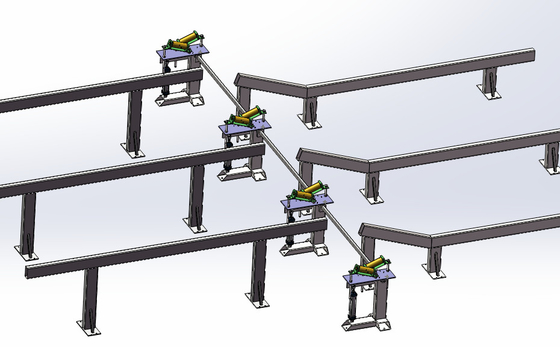

स्ट्रीट लाइट के खंभे को लोड करने और उतारने की प्रणालीः मशीन के बाईं ओर एक स्टोरेज रैक है, जिसमें 20 खंभे रखे जा सकते हैं (खंभे के आकार के अनुसार संख्या भिन्न होती है) ।वेल्डिंग पूरी होने के बाद, बटन दबाएं, और सड़क प्रकाश पोल को मशीन के दाईं ओर स्थित भंडारण रैक पर डिस्चार्ज करने के लिए डिस्चार्ज किया जाएगा,इसमें 20 पोल रख सकते हैं (पोल के आकार के अनुसार संख्या भिन्न होती है)प्रत्येक पोल से लोडिंग से लेकर अनलोडिंग तक कोई ओवरहेड क्रेन की आवश्यकता नहीं होती है।

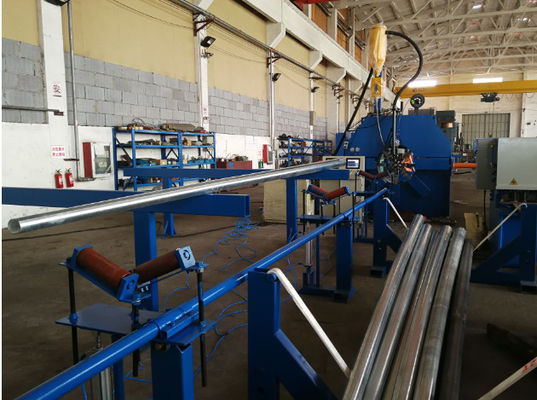

जलमग्न आर्क वेल्डिंग के साथ लाइट पोल मशीन, CO2 गैस-परिरक्षित वेल्डिंग 500/14000 3

.8 ~ 6 मिमी, सभी पोल उपयुक्त हो सकता है. और संचालन के लिए आसान है
