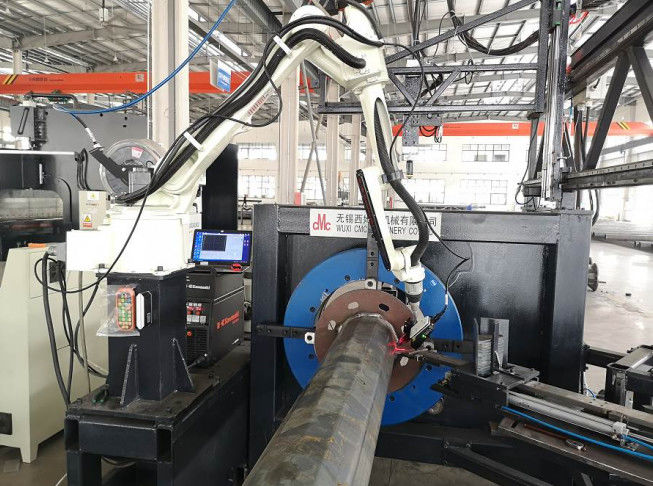

रोबोट बेस प्लेट वेल्डिंग मशीन
मॉडल: आरडब्ल्यू-120/300
आवेदनः :
वेल्डिंग प्रणाली प्रकाश ध्रुव आधार प्लेट वेल्डिंग उत्पादन के लिए लागू कर रहे हैं। रोबोट और वेल्डिंग शक्ति के बीच वास्तविक समय संचार द्वारा, वेल्डिंग मशीनों के बीच वास्तविक समय संचार के माध्यम से, वेल्डिंग मशीनों के बीच वास्तविक समय संचार के माध्यम से, वेल्डिंग मशीनों के बीच वास्तविक समय संचार के माध्यम से, वेल्डिंग मशीनों के बीच वास्तविकविभिन्न वेल्डिंग स्थिति के अनुसार अच्छी गुणवत्ता वेल्डिंग सीम प्राप्त करने के लिए,.
इस मशीन मेंनिम्नलिखितस्ट्रीट लाइट के खंभे के उत्पादन में मुख्य अनुप्रयोग, इस प्रकार:
शंकुध्रुवों, गोल ध्रुवों, अष्टकोणीय ध्रुवों, बहुभुज ध्रुवों, समान व्यास के ध्रुवों के लिए उपयुक्त
मुख्य पैरामीटरः
| नहीं। | पद | पैरामीटर |
| 1 | पोल का अधिकतम व्यास | 300 मिमी |
| 2 | ध्रुव अधिकतम लंबाई | 12m |
| 3 | ध्रुव न्यूनतम मोटाई | 2.5 मिमी |
| 4 |
पोल मैक्स. मोटाई वेल्डिंग के लिए |
वेल्डिंग के लिए:12मिमी |
| 5 |
विस्तारित ट्यूब की अधिकतम मोटाई जिसे विकृत किया जा सकता है |
6मिमी |
| 6 |
पोल अधिकतम भार |
stऔरड:300 किलो |
| 7 | बेस प्लेट स्टिफनर्स की अधिकतम मात्रा |
चार से आठ नोटः यदि मात्रा बड़ी है और सख्त करने वालों की दूरी छोटी है और वेल्डिंग टॉर्च प्रभावित है, तो आधे से अधिककठोर करनेवालाs वेल्डेड किया जा सकता है |
| 8 |

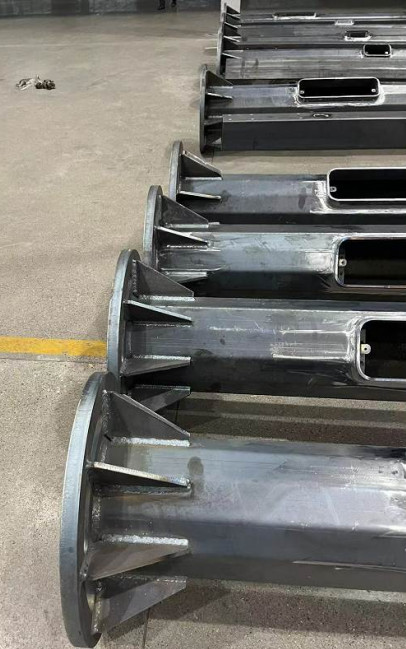

आधार प्लेट का आकारकठोर करनेवाला |
सामान्य स्ट्रीट लाइट के खंभे और ऊंची मस्तूल उपयुक्त हैं (विभिन्न आकार केकठोर करनेवालाविभिन्न मोल्ड की आवश्यकता होती है, जिन्हें मशीन में दिए गए मोल्ड के अनुसार उपयोगकर्ता द्वारा संसाधित और निर्मित किया जा सकता है) |
| 9 | वेल्डिंग गति |
संदर्भ गति 300 से 500 मिमी/मिनट अलग मोटाई और अलग वेल्डिंग गति |
| 10 |
आधार प्लेट का आकार |
वृत्त, वर्ग, अष्टभुज, चार पक्षों के कई पक्ष |
| 11 | बेस प्लेट की न्यूनतम मोटाई |
10 मिमी अनुशंसित मूल्य, बहुत पतला, अंदर और बाहर वेल्ड करने में मुश्किल, आसानी से जलने के लिए) |
| 12 | बेस प्लेट की अधिकतम मोटाई | सामान्य पोल के लिए उपयुक्त |
| 13 | बेस प्लेट का न्यूनतम आकार | 150मिमी×150 मिमी |
| 14 | बेस प्लेट का अधिकतम आकार | व्यास:580 मिमी, या वर्ग प्लेट 580x580. |
| 15 | आकार की स्थिरता के लिए आवश्यकताएंकठोर करनेवालाऔर आधार प्लेट |
आयाम सहिष्णुता 1 मिमी के भीतर है यह एक बेहतर रोबोट वेल्डिंग प्रभाव प्राप्त करने के लिए आकार स्थिरता सुनिश्चित करने के लिए लेजर काटने या प्लाज्मा काटने का उपयोग करने की सिफारिश की है |
| 16 | पोल प्रकार के लिए उपयुक्त | शंकुधारी ध्रुव, गोल ध्रुव, अष्टकोणीय ध्रुव, अष्टकोणीय के ऊपर बहुभुज आकार और समान व्यास के ध्रुव सभी उपयुक्त हैं |
