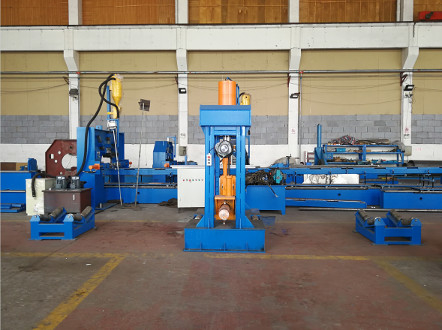

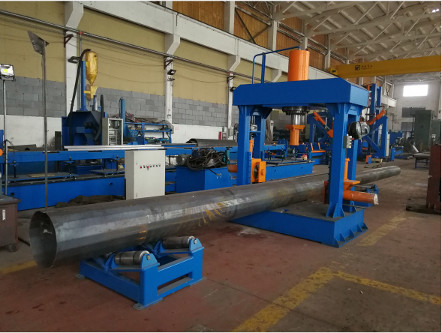

उच्च मास्ट असेंबली और स्ट्रेटनिंग मशीन ,मॉडल: एचजेजेड-800
(fया हाई मास्ट, मोनोपोल, 5जी पोल)
अनुप्रयोग दायराः
1. मुख्य रूप से स्मार्ट पोल, 5जी पोल, पावर पोल, हाईमास्ट पोल और मोनोपोल के लिए उपयुक्त है जिसमें अपेक्षाकृत बड़ा व्यास और मोटी मोटाई है
2कार्य 1: अनुदैर्ध्य वेल्डिंग के बाद पोल को सीधा करें।
3कार्य 2: झुकने के बाद दोनों टुकड़े ऊपरी और साइड सिलेंडरों से जुड़े होते हैं, और फिर स्पॉट वेल्डिंग मैन्युअल रूप से की जाती है, जो अगली वेल्डिंग प्रक्रिया के लिए सुविधाजनक है।
4कार्य 3: यह वेल्डेड पोल के लिए एक पूर्ण वृत्त है, जो फ्लैंज को इकट्ठा करने के लिए सुविधाजनक है।
तकनीकी विशेषताएं
| नहीं. | पद | इकाई | मूल्य |
| 1 | मॉडल | एचजेजेड-800 | |
| 2 |
अधिकतम, पोल का व्यास |
मिमी | 800 |
| 3 |
अधिकतम, पोल की मोटाई |
मिमी | 12 मिमी |
| 4 | कार्यबल | KN | 800 |
| 5 | अधिकतम स्ट्रोक | एमएम | 550 |
| 6 | रॉड से वर्कटेबल तक अधिकतम दूरी | एमएम | 950 |
| 7 | दोतरफा सिलेंडर आउटपुटबल | KN | 200x2 |
| 8 | पक्षीयसिलेंडर स्ट्रोक | मिमी | 400 |
| 9 | दोतरफा सिलेंडर के लिए ऊपरी से निचले भाग की दूरी | मिमी | 400 |
| 10 | अधिकतम कार्य दबाव | एमपीए | 21 |
| 11 | काम की मेज की जमीन से ऊंचाई | मिमी | 305 |
| 12 | स्तंभ की आंतरिक दूरी | मिमी | 1250 |
| 13 | कुल मोटर शक्ति | किलोवाट | 7.5 + 5.5 |
| 14 | वजन | किलो | 4000 |
| 15 | कुल आकार | मिमी | 1300*1900*2200 |
तकनीकी स्पष्टीकरण:
1इस मशीन में तीन बीम की कार्यबेंच संरचना है, और तेल सिलेंडर ऊपरी बीम के केंद्र में स्थापित है और ऊपर और नीचे चलता है।
2दोनों तरफ के सिलेंडर मुख्य इंजन के दोनों ओर लगाए जाते हैं और मोटर स्क्रू रॉड की संरचना के माध्यम से साइड सिलेंडर ऊपर और नीचे संचालित किए जा सकते हैं।
3. सभी क्रियाएँ जॉगिंग हैं, अर्थात, संबंधित बटन दबाकर संबंधित क्रिया होगी, और इसे जारी करने के बाद यह रुक जाएगी।दोनों तरफ के सिलेंडर एक साथ या अलग से कार्य कर सकते हैं. .

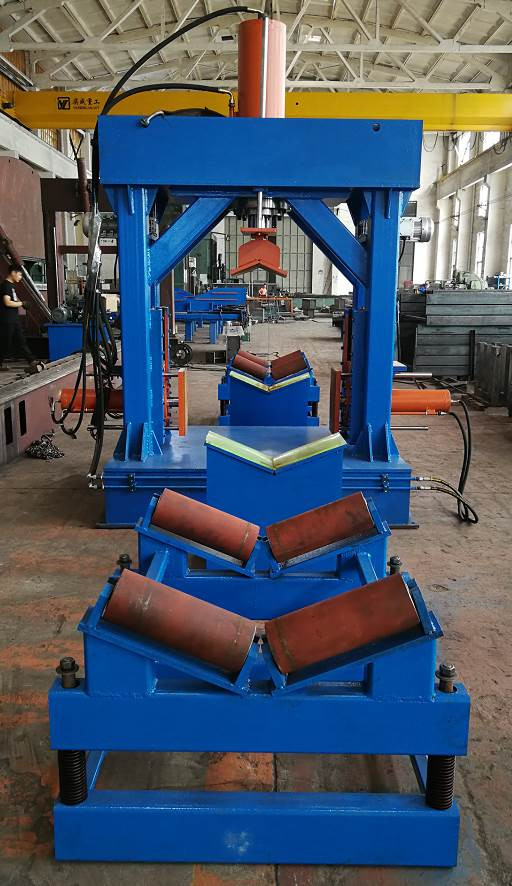

4मशीन की कार्य तालिका के सामने और पीछे की स्थिति में रोलर उपकरण के दो सेट स्थापित करें ताकि काम के टुकड़े की आगे और पीछे की गति को सुविधाजनक बनाया जा सके।
5. सामने और पीछे के समर्थन पहियों में स्प्रिंग डिवाइस हैं। जब छड़ी अक्षीय रूप से चलती है, तो स्प्रिंग छड़ी का समर्थन करती है और स्वतंत्र रूप से चल सकती है। जब सिलेंडर दबाया जाता है, तो यह स्प्रिंग के साथ चलती है।दबाव वसंत पर कार्य करता है, स्प्रिंग संकुचित है, और रॉड चेहरा वी के आकार के ब्लॉक के करीब है।
6मुख्य तेल सिलेंडर और साइड तेल सिलेंडर में अलग तेल सर्किट होते हैं, जो एक दूसरे में हस्तक्षेप नहीं करते हैं और दबाव नहीं खोते हैं।
7वायरलेस रिमोट कंट्रोल ऑपरेशन हैंडल के साथ,
8. झुर्रियों को रोकने के लिए पॉलीयूरेथेन कवरिंग
