120mm 260mm लाइट पोल वेल्डिंग मशीन / लाइट पोल बनाने की मशीन

120mm 260mm लाइट पोल वेल्डिंग मशीन / लाइट पोल बनाने की मशीन

Brand Name: CMC
Model Number: आरडब्ल्यू-DC120/260
MOQ: 1 सेट
कीमत: विनिमय योग्य
Payment Terms: टी/टी
Supply Ability: आवश्यकताओं के अनुसार
Detail Information
उत्पत्ति के प्लेस:
वूशी, जिआंगसु, चीन
सामग्री:
स्टील, एल्यूमीनियम, Q235, A36, लोहा
नाम:
पतला स्टील स्ट्रीट लाइट पोल बनाने की मशीन
निचला व्यास:
130-265 मिमी
शीर्ष व्यास:
60-120 मिमी
वारंटी:
2 वर्ष
बांह का प्रकार:
सिंगल टेपर्ड आर्म, सिंगल, ट्राई-आर्म
पैकेजिंग विवरण:
नंगा
आपूर्ति की क्षमता:
आवश्यकताओं के अनुसार
प्रमुखता देना:

प्रकाश ध्रुव वेल्डिंग मशीन निर्यातक

,

120 मिमी लाइट पोल वेल्डिंग मशीन

,

एल्यूमीनियम स्ट्रीट लाइट पोल बनाने की मशीन

Product Description

रोबोट आधार प्लेट वेल्डिंग और दरवाजा काटने संयोजन मशीन

मॉडलः RW-DC120/260



स्ट्रीट लाइट पोल शहरी प्रकाश व्यवस्था निर्माण का एक महत्वपूर्ण हिस्सा है, और स्ट्रीट लाइट पोल एलईडी स्ट्रीट लाइट का भी एक महत्वपूर्ण हिस्सा हैं।बहुत से लोग स्ट्रीट लाइट वक्र की उत्पादन प्रक्रिया को नहीं समझते हैं. चलिए आपको सड़क लाइट के खंभे के उत्पादन को समझने के लिए ले जाते हैं।





विशेषताएं

  1. विशेष पोल विस्तारक के साथ, पोल गोल या अष्टकोणीय बनाने के लिए आधार प्लेट के अंदर फिक्स करने के लिए आसान
  2. आधार प्लेट पर स्टिफनर के स्वचालित प्लेसमेंट और स्वचालित वेल्डिंग के कार्य के साथ
  3. कावासाकी रोबोट का उपयोग अच्छे संचालन और गुणवत्ता के लिए किया जाता है।
  4. वेल्डिंग शक्ति केम्पपी से है, अच्छी सीम गुणवत्ता और प्रभावी वेल्डिंग
  5. पोजीशन ट्रांजिशन में बड़ा घुमावदार दूत होता है, जो किसी भी कोण वेल्डिंग को प्राप्त कर सकता है।
  6. मनुष्य शक्ति की बचत।
  7. पूर्णकालिक कार्य
  8. विश्वसनीय गुणवत्ता के साथ अच्छी लग रही वेल्डिंग उपस्थिति।
  9. पूरी मशीन में एक तरफा आंदोलन डिजाइन है. यह तेजी से मात्रा उत्पादन के लिए उपयुक्त है. खंभे मशीन के बाईं ओर ढेर, वेल्डिंग पूरा करने के लिए एक एक करके दाईं ओर ले जाने,और वेल्डेड खंभे दाईं ओर ढेर हैं- पोल बिना ओवरहेड क्रेन के चलता और उठता है और ऑपरेटर की श्रम तीव्रता कम होती है।
  10. यह मशीन भी प्रकाश पोल के सीएनसी दरवाजा काटने के कार्य को जोड़ती है, जो स्वचालित रूप से निचले आधार प्लेट की वेल्डिंग को पूरा कर सकती है,सुदृढीकरण पसली के वेल्डिंग और एक बार लोड करने और फिक्सिंग में दरवाजे के प्लाज्मा काटनेऑपरेटर के लोड करने का समय काफी कम हो जाता है और उत्पादन स्थान की बचत होती है

आवेदन



मशीन संयुक्त सीएनसी दरवाजा काटने समारोह है, यह शंकुधारी ध्रुव, गोल ध्रुव, अष्टकोणीय प्रकाश ध्रुव दरवाजा सीएनसी काटने के लिए उपयुक्त है, काटने के आकार सर्कल, वर्ग, आयत हो सकता है,अण्डाकार प्रकार आदि और कोई भी जो कंप्यूटर द्वारा डिजाइन किया जा सकता है.

काटने के स्रोत स्वचालित प्लाज्मा है. तो काटने की गति बहुत तेज हो जाएगा, और काटने के किनारे की गुणवत्ता लौ काटने की तुलना में बेहतर है.- निर्मित हाइपरथर्म प्लाज्मा बिजली की आपूर्ति और टॉर्च, काटने का अंतर अपेक्षाकृत छोटा है, और काटने वाले टुकड़े आमतौर पर दरवाजे के कवर के रूप में उपयोग किए जाते हैं।

ध्रुव सामग्री स्टील या एल्यूमीनियम हो सकती है।

वेल्डिंग प्रणाली प्रकाश ध्रुव आधार प्लेट वेल्डिंग उत्पादन के लिए लागू कर रहे हैं। रोबोट और वेल्डिंग शक्ति के बीच वास्तविक समय संचार द्वारा, वेल्डिंग मशीनों के बीच वास्तविक समय संचार के माध्यम से, वेल्डिंग मशीनों के बीच वास्तविक समय संचार के माध्यम से, वेल्डिंग मशीनों के बीच वास्तविक समय संचार के माध्यम से, वेल्डिंग मशीनों के बीच वास्तविकविभिन्न वेल्डिंग स्थिति के अनुसार अच्छी गुणवत्ता वेल्डिंग सीम प्राप्त करने के लिए,

सबसे पहले पोल आधार प्लेट के आंतरिक और बाहरी परिधि सीम वेल्डेड है, और फिर आधार प्लेट के सुदृढीकरण पसली स्वचालित रूप से वेल्डेड है

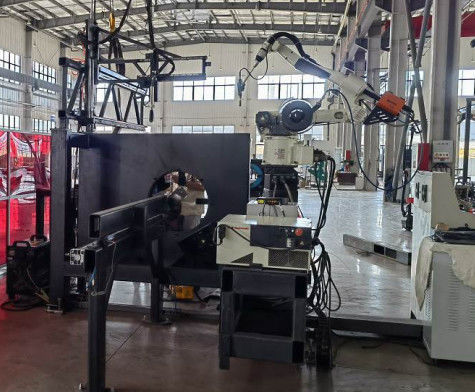

सामान्य रूपरेखा इस प्रकार हैः

120mm 260mm लाइट पोल वेल्डिंग मशीन / लाइट पोल बनाने की मशीन 0

120mm 260mm लाइट पोल वेल्डिंग मशीन / लाइट पोल बनाने की मशीन 1



मुख्य पैरामीटरः

नहीं. पद पैरामीटर
1 ध्रुव या गोल पट्टी मिन व्यास 120 मिमी
2 ध्रुव या गोल पट्टी अधिकतम व्यास 260 मिमी
3 ध्रुव या गोल पट्टी अधिकतम लंबाई 12 से 14 मीटर
4 ध्रुव या गोल पट्टी न्यूनतम मोटाई 2.5 मिमी
5 पोल या गोल पट्टी अधिकतम मोटाई 4.5 मिमी
6 पोल या गोल बार अधिकतम वजन 150 किलो
7 ड्राइविंग गति 6~48m/h, समायोज्य, एसी सर्वो नियंत्रण के साथ
8 वेल्डिंग गति (वोल्टेज, वर्तमान सेटिंग, वेल्डिंग ऊंचाई और पोल के आयाम पर निर्भर)



(संदर्भ गति 5~7 मिनट/टुकड़ा)

9 नीचे से काटने की अधिकतम दूरी, एक्स अक्ष 1500 मिमी
10 प्लाज्मा स्रोत

हाइपरथर्म पावरमैक्स 45

उपयुक्त अधिकतम मोटाई:6 मिमी

(यूएसए में निर्मित)

11 छेद बनाने और गुणवत्ता काटने के लिए अधिकतम मोटाई।

प्लाज्मा स्रोत के आधार पर

उच्च मानक और विकल्प

12 अधिकतम काटने की गति

प्लाज्मा स्रोत के आधार पर

(एक सामान्य प्रकाश ध्रुव बिजली के दरवाजे के लिए, काटने का समय लगभग 30 ~ 40 सेकंड है)

13 सीएनसी प्रणाली सि डाफेंग (SF-2100S)
14 घोंसला बनाने वाला सॉफ्टवेयर स्मार्टनेस्ट
15 सीएनसी प्लाज्मा काटने की मशाल 1 सेट
16 आर्क वोल्टेज ऊंचाई नियंत्रक ऊंचाई HP105
17 ऊंचाई यंत्र प्लाज्मा टॉर्च ऊंचाई चलाने वाला उपकरण, 1 सेट
18 एक पोल के लिए उत्पादन गति

10 से 15 मिनट

लोडिंग और अनलोडिंग सहित

पोल के आकार के आधार पर
