| ब्रांड नाम: | CMC |
| Model Number: | CTLA8X800 |
| एमओक्यू: | 1 set |
| कीमत: | according to the machine requirement |
| भुगतान की शर्तें: | Ex works/ FOB SHANGHAI/ CIF |
| आपूर्ति करने की क्षमता: | According requirement |
लाइट पोल मॉडल CTLA8x1800 के लिए लंबाई लाइन के लिए कटौती
(पूरी तरह से स्वचालित प्रकार, 4 परतों का स्तर)
तकनीकी पैरामीटर
स्वामित्व विशेषताएंः
पूरी तरह से स्वचालित प्रकार, यदि सही चौड़ाई के लिए पोल, लंबाई सीएनसी नियंत्रित, स्वचालन के साथ कॉपर काटने, कॉपर प्लेट अनलोडिंग और स्टैकिंग स्वचालित प्रणाली मिल गया है।
दो ब्लेड प्रकार डबल स्क्रैप किनारे काटने इकाई और कॉपर काटने इकाई के साथ।
(नोटः 6 मिमी से कम की प्लेट के लिए स्वचालित स्टैकिंग सिस्टम, लाइट पोल प्लेट)
आवेदनः
यह एक तरफ छोटी चौड़ाई, एक तरफ बड़ी चौड़ाई वाली स्टील प्लेट प्राप्त करने के लिए प्रकाश ध्रुव सामग्री अनकोलिंग, स्तर, काटने, स्क्रैप एज स्लिटिंग और कॉपर स्लिटिंग प्रक्रिया के लिए है।
उपकरण का विवरण
1स्टील कॉइल लोडिंग डॉली कार
ऊपर और नीचेः हाइड्रोलिक
क्षैतिज गतिशीलः मोटर चालित

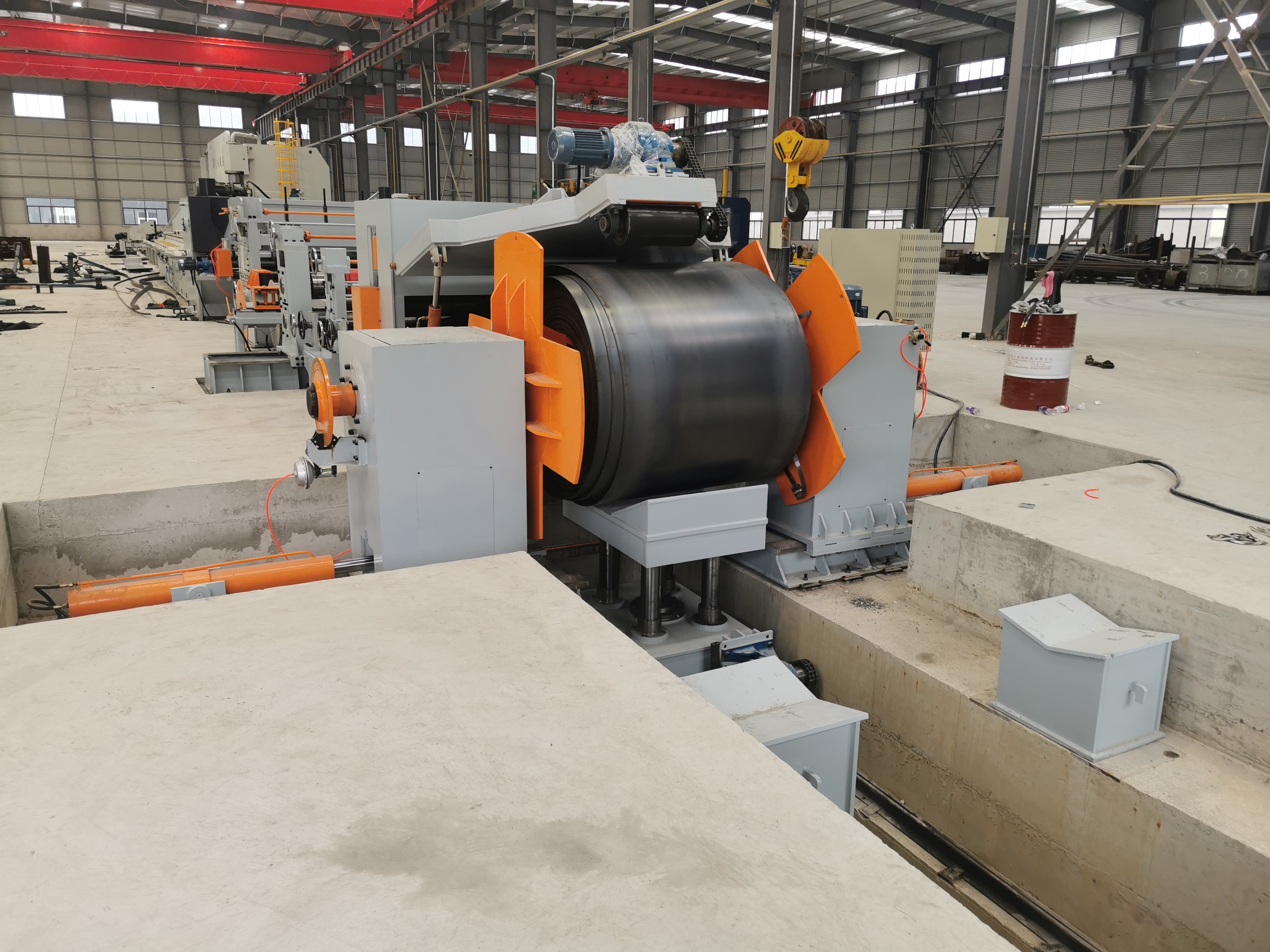

2. हाइड्रोलिक डबल हेड छाता प्रकार डिकोइलर:
सहितःबाएं और दाएं इकाई,
ब्रेक के साथ जो शाफ्ट रोटेशन तनाव देते हैं।
खुला और बंदः हाइड्रोलिक
3हाइड्रोलिक प्रेसिंग और गाइडिंग, हाइड्रोलिक फावड़ा-हेड डिवाइस, पिंचिंग डिवाइस
इसमें फ्रेम, हाइड्रोलिक प्रेसिंग और गाइडिंग डिवाइस, हाइड्रोलिक फावड़ा हेड डिवाइस, पिंचिंग रोलर और मोटर ड्राइवर सिस्टम आदि शामिल हैं।
इसमें हाइड्रोलिक प्रेसिंग और गाइडिंग आर्म, प्रेसिंग और गाइडिंग व्हील, गियर बॉक्स, मोटर आदि शामिल हैं।
यह हाइड्रोलिक फावड़ा प्लेट संकुचन उपकरण, व्यय प्लेट, हाइड्रोलिक उपकरण, आदि से बना है।
इसमें स्लाइड, 2 चुटकी रोलर्स, हाइड्रोलिक चुटकी उपकरण, फ्रेम आदि होते हैं।
इसमें एसी मोटर, गियर बॉक्स, धुरी और कनेक्ट का एक समूह, असर स्टैंड, एक सार्वभौमिक जोड़ आदि होते हैं।
4. मध्य रोलिंग वे वर्कटेबल
5मार्गदर्शन यंत्र
इसमें गिल्ड फ्रेम, चलती प्लेन प्लेट, गाइडिंग एडजस्टमेंट डिवाइस, वर्टिकल लीन व्हील शामिल हैं।
6. समतल इकाईः ((चार लेय प्रकार)
यह इस लाइन का मुख्य उपकरण है जिसे पावर पार्ट और होस्ट पार्ट में विभाजित किया गया है।
बिजली भाग बिजली स्टैंड, decelerator, एसी गति समायोज्य मोटर, एसी इलेक्ट्रिक कैबिनेट ((एसी आवृत्ति मोटर ड्राइवर), युग्मन, शक्ति वितरण मामले, पट्टा पहिया, पट्टा,सार्वभौमिक जोड़ और YWZ ब्रेकआदि।
मेजबान भाग में नीचे के स्टैंड, फ्रेम, नीचे के एक्सल स्टैंड, स्लाइडिंग एक्सल स्टैंड, लेवलिंग रोलर, ऊपरी सपोर्टिंग फ्रेम, ऊपर और नीचे सपोर्टिंग व्हील स्टैंड, सपोर्टिंग व्हील,इलेक्ट्रिक लिफ्टिंग और प्रेसिंग डिवाइस, 2 पीसी प्रेसिंग मोटर, मैनुअल स्नेहक पंप के साथ।
इस मशीन की विशेषताएंः
यह शक्ति वितरण मामले अपनाया, प्रत्येक स्तर रोलर सार्वभौमिक क्रॉस युग्मन के साथ जुड़े हुए हैं, ऊपर और नीचे स्तर रोलर दोनों सक्रिय हैं, रैखिक गति स्थिरता है,तो रोलर सतह और प्लेट के बीच घर्षण कम हो जाएगा, जो समतल करने की दक्षता को बढ़ावा दे सकता है।
समतल धुरी के दोनों ओर रोलर असर के दो सेट हैं, एक सेट विमान धक्का असर घर्षण को कम करने और अक्षीय से मुक्त होने से रोकने के लिए उपयोग किया जाता है, जो दक्षता को बढ़ावा दे सकता है।
मशीन पर दो समूह के सहायक पहिया लगाए गए हैं जिनमें ऊपर-नीचे, आगे-पीछे के पक्षों को समायोजित किया जा सकता है।यह मुख्य रोलर का समर्थन करने के लिए इस्तेमाल किया और रोलर कठोरता और त्वरित समतल दक्षता में वृद्धिसमर्थन पहिया पर असर सील है जो ऑक्साइड स्लग को असर में प्रवेश करने से रोक सकता है।
मशीन कीड़ा गियर और कीड़ा रॉड, समायोजन द्विध्रुवीय मंदी और दबाने पर बड़े टोकन, भारी दबाने की शक्ति को अपनाने है,यह उठाने और नीचे दबाने के लिए व्यक्तिगत और सिंक्रोनस रूप से समायोजित किया जा सकता है, और मैनुअल माइक्रो-समायोजन सेट करें।
लेवलिंग रोलर मध्य आवृत्ति प्रेरण शमन, गहरे स्तर है, जो तेल की कमी होने पर असर को जलाने से बच सकता है और मशीन के जीवन को बढ़ा सकता है।
लेवलिंग मेजबान मशीन एक केंद्रीकृत तेल आपूर्ति को अपनाती है जो आसानी से काम कर सकती है। मुख्य घटक देश में उन्नत वाइब्रेटर द्वारा कंपन कर रहे हैं जो तनाव को नष्ट कर सकते हैं और झुकने को कम कर सकते हैं।.मोटर एक सीधी धारा की गति समायोज्य मोटर है,यूरोथर्म कोर प्लेट के साथ जो उठाने और ब्रेकिंग समय को कम कर सकता है (सामान्य लोगों की तुलना में दो तिहाई ब्रेक समय कम) और त्वरित स्तर की दक्षता.
7घुमावदार प्रकार काटना मशीनः
जिसमें:हाइड्रोलिक स्विंग बीम शीयर Q12Y-6*2000 शामिल है।
शीयर को 3 डिग्री घुमाया जा सकता है ताकि हल्के पोल प्लेट काटने के लिए उपयुक्त हो।
कतरने के बाद, प्लेट समानांतर होगा, इस तरह सामग्री अपशिष्ट को कम करता है और प्रकाश पोल बनाने की अगली प्रक्रिया के लिए आसान हो जाएगा
8. पोल लंबाई समर्थन टेबल + डॉली, स्वचालन उपकरण के साथः
डबल एज स्लिटिंग यूनिट के सामने एक डॉली है। यह स्लिटिंग सीधी और आयत प्लेट के आकार को नियंत्रित करने के लिए है।आयताकार प्लेट के आकार को नियंत्रित करने के लिए डॉली पर टॉपर की स्थिति बदलकर .
मोटर चालित ड्राइविंग वाली डॉली मेज पर सही स्थान पर जा सकती है।
मोटर चालित ड्राइविंग के साथ टेबल रोलर, जब रोलर मोटर द्वारा डुबोया जाता है, तो प्लेट काटने की इकाई में स्थानांतरित हो सकती है और प्लेट को मैन्युअल रूप से धक्का देने की आवश्यकता नहीं है।इसे मोटर और चेन सिस्टम से चलाया जा सकता है, प्लेट को समायोजित करने के लिए भी प्लेट को मैन्युअल रूप से स्थानांतरित कर सकते हैं।
डोली और सामने के किनारे की स्लिटिंग यूनिट दोनों पर, आयताकार प्लेट के सही आयाम प्राप्त करने के लिए धक्का प्लेट को रोकने के लिए वायवीय उपकरण हैं।
9प्लेट उठाने वाला यंत्र।
इस यंत्र में दो वायवीय सिलेंडर होते हैं, और इसे प्लेट की लंबाई के अनुसार अलग-अलग स्थानों पर ले जाया जा सकता है।
जब प्लेट स्लिटिंग यूनिट के सामने पहुंच जाती है, तो प्लेट रुक जाएगी, यह डिवाइस प्लेट को उठाएगा, ताकि डॉली प्लेट को क्लैंप और स्थानांतरित कर सके।
दोहरे किनारे वाली कटिंग मशीन स्टील शीट को काटने के लिए रोलिंग कटिंग सिद्धांत पर आधारित है।
यह प्रकाश पोल के लिए सटीक चौड़ाई प्राप्त करने के लिए गर्म लुढ़का हुआ स्टील प्लेट के स्क्रैप किनारे को काटने के लिए है।
जिसमें दो जोड़ी चिपचिपा रोलर्स, मोटर, गियरबॉक्स, चार ब्लेड शामिल हैं
ऊपर और नीचे दो स्क्रू प्रकार के रोलर्स, 2 जोड़ी काटने के ब्लेड के साथ।
पेंच प्रकार के रोलर्स किसी भी आकार की प्लेट को काटने के लिए किसी भी स्थिति में काटने वाले ब्लेड को समायोजित करने के लिए आसान है।
11.पोल लंबाई समर्थन तालिका + डॉली,स्वचालन उपकरण के साथः
काटने की इकाई के सामने एक डोली है। यह कॉपर काटने की डिग्री को नियंत्रित करने के लिए है। कॉपर काटने की दर को नियंत्रित करने के लिए डोली पर टॉपर की स्थिति को बदलकर।
मोटर चालित ड्राइविंग के साथ डॉली, यह मेज पर सही स्थिति में चल सकता है, पोल प्लेट की लंबाई के अनुसार। और सही प्लेट चलती दिशा प्राप्त करने के लिए प्लेट को क्लैंप कर सकता है।
मोटर चालित ड्राइविंग के साथ टेबल रोलर, जब रोलर मोटर द्वारा डुबोया जाता है, तो प्लेट काटने की इकाई में स्थानांतरित हो सकती है और प्लेट को मैन्युअल रूप से धक्का देने की आवश्यकता नहीं है।इसे मोटर और चेन सिस्टम से चलाया जा सकता है, प्लेट को समायोजित करने के लिए भी प्लेट को मैन्युअल रूप से स्थानांतरित कर सकते हैं।
डोली और फ्रंट कॉपर स्लिटिंग यूनिट दोनों पर, सही कॉपर काटने के कोण को प्राप्त करने के लिए स्टॉप करने के लिए पुश प्लेट के लिए वायवीय उपकरण हैं।
12प्लेट उठाने वाला यंत्र।
इस यंत्र में दो वायवीय सिलेंडर होते हैं, और इसे प्लेट की लंबाई के अनुसार अलग-अलग स्थानों पर ले जाया जा सकता है।
जब प्लेट स्लिटिंग यूनिट के सामने पहुंच जाती है, तो प्लेट रुक जाएगी, यह डिवाइस प्लेट को उठाएगा, ताकि डॉली प्लेट को क्लैंप और स्थानांतरित कर सके।
13कॉपर स्लिटिंग यूनिट
कॉपर कटिंग मशीन स्टील शीट को काटने के लिए रोलिंग कटिंग सिद्धांत पर आधारित है। और निश्चित कॉपर दर के साथ ट्रैपेज़ियम प्लेट प्राप्त करता है।
जिसमें: दो जोड़ी चिपकाने वाले रोलर्स, मोटर, गियरबॉक्स, ऊपर और नीचे चिपकाने वाले रोलर्स, दो ब्लेड,
ऊपर और नीचे दो पेंच प्रकार के रोलर्स, एक जोड़ी काटना ब्लेड के साथ।
पेंच प्रकार के रोलर्स किसी भी आकार की प्लेट को काटने के लिए किसी भी स्थिति में काटने वाले ब्लेड को समायोजित करने के लिए आसान है।
14. तैयार कॉपर प्लेट के लिए गेंद प्रकार समर्थन तालिका
15. कॉपर प्लेट अनलोडिंग और स्टैकिंग स्वचालित प्रणाली
दो वायवीय पिंचिंग रोलर्स हैं। निचला पिंचिंग रोलर मोटर चालित ड्राइविंग के साथ है, जब रोलर मोटर द्वारा डुबकी लगाई जाती है, तो कॉपर प्लेट स्लिटिंग यूनिट से बहुत दूर जा सकती है।जब प्लेट चलना बंद कर दिया, ऊपर वाला रोलर उठ जाएगा और प्लेट को उतारने के लिए जगह देगा।
तालिका के नीचे, यह 12 इकाइयों वायवीय अनलोडिंग डिवाइस है। वे तालिका के बीच से उठ सकते हैं, तो दो टुकड़े कॉपर प्लेट दोनों पक्षों स्टैकिंग स्टैंड के लिए स्लाइड होगा।
16विद्युत प्रणाली:
केंद्रीय नियंत्रण तालिका.
डबल एज स्लिटिंग और कॉपर स्लिटिंग के लिए, पीएलसी, एसी ड्राइवर इन्वर्टर में भी त्वरित प्रतिक्रिया और अच्छी गतिविधि की विशेषता है, जो डॉली चलने की गति को प्रभावी ढंग से नियंत्रित कर सकती है।
17 हाइड्रोलिक प्रणाली:
हाइड्रोलिक शक्ति 25L/मिनट
इसमें हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, जोड़, नरम पाइप, हार्ड पाइप आदि शामिल हैं
18. वायवीय प्रणाली:
डॉली और टेबल क्लच, प्लेट उठाने, प्लेट अनलोडिंग डिवाइस आदि के लिए
19.विकल्प:
कॉपर काटने के बाद अतिरिक्त लेवलिंग यूनिट
स्टील प्लेट के तनाव को मुक्त करें, और अगली प्रक्रिया के लिए आसान।
(यह इकाई स्ट्रीट लाइट पोल के लिए 6 मिमी से कम मोटाई की प्लेट के लिए उपयुक्त है)
20विकल्पः प्लेट ऑफ़लाइन प्रणाली
(प्लेट की लंबाई काटने के बाद, सिस्टम प्लेट को मशीन के किनारे ले जा सकता है।)
