सीएनसी टैंडम हाइड्रोलिक प्रेस ब्रेक
मॉडलः 2-WE67K-400/7000
अनुप्रयोगः प्रकाश स्तंभ और उच्च मस्तूल बनाने के लिए
| तकनीकी विशेषताएं | |||
| 1 | प्रकार | बहुi-मशीन टैंडेम हाइड्रोलिक सीएनसी इलेक्ट्रो - हाइड्रोलिक सिंक्रो | |
| 2 | कार्यबल | 2X400 टन | |
| 3 | तालिका की लंबाई | 2X7000 मिमी | |
| 4 | फ्रेम के बीच की दूरी | 5600 मिमी | |
| 5 | गले की गहराई | 950 मिमी | |
| 6 | खुली ऊँचाई | 970 मिमी | |
| 7 | स्ट्रोक | 320 मिमी | |
|
8 |
काम करना गति |
उतारना | 60 मिमी/सेकंड |
| काम करना | 7 मिमी/सेकंड | ||
| वापसी | 60 मिमी/सेकंड | ||
| 9 | मुख्य मोटर | 2x30kw | |
| 10 | सीएनसी प्रणाली |
प्रकार: DELEM DA53T डेलम कंपनी, नीदरलैंड 2 (Y1,Y2)+टेबल कोहराम प्रणाली |
|
| 11 | औजार |
अगला पृष्ठ देखें तालिकाके साथमेकअनिकल मुकुट प्रणाली |
|
| 12 | सिलेंडरों में सील | NOK या SKF प्रकार | |
| 13 | हाइड्रोलिक घटक | BOSCH-Rexroth, जर्मनी | |
| 14 | हाइड्रोलिक पंप | सनी (HYTEK)संयुक्त राज्य अमेरिकाचीन में निर्मित ब्रांड | |
| 15 | रैखिक रास्टर डिस्प्लेर सेंसर | फागर, स्पेन | |
| 16 | कैबिनेट में मुख्य विद्युत तत्व | श्नाइडर,फ्रैंकई ब्रांड | |
| 17 | वजन | 2x50000 किलो | |
| 18 | कुल आकार ((मिमी) LxWxH |
2x7200x2710x5696 मंजिल से ऊपर की ऊंचाईः 4500 साइड अनलोडिंग सिस्टम के साथ कुल लंबाईः 17500 सामने के समर्थन के साथ कुल चौड़ाईः4040 |
|
| 19 | पैकिंगः | परिवहन के दौरान मशीन को अलग किया जाएगा। | |
प्रेस ब्रेक टूलींग का विवरण
| के साथ 1 |
एक सेट अप उपकरण धारक, मोटाई 18 मिमी सड़क पोल के लिए उपयुक्त है। L=14मीटर |
|
| विकल्प 1 |
अष्टकोणीय सड़क पोल के लिए एक सेट उपकरण, न्यूनतम 60 मिमी ओडी अष्टकोणीय कॉपर प्रकार प्रकाश पोल L=14मीटर |
|
| विकल्प 2 |
अष्टकोणीय सड़क पोल और उच्च मास्ट पोल के लिए एक सेट बहु V नीचे मोल, 150x150 14 मीटर |
|
| विकल्प3 |
डबल कॉपर दर शंक्वाकार पोल उपकरण कॉपर दर 11/1000 (व्यास 60 ~ 236), 13/1000 (व्यास 60 ~ 268), पोल की मोटाईः 3 ~ 4 मिमी 7 गुना आकार देने वाला शंकु प्रकार का औजार शंकुधारी पोल के लिए उपयुक्त tमोल्ड की कुल लंबाई 16मीटर, अनुभाग प्रकार,
|
|
| के साथ4 | दोनों पक्षों पर शंक्वाकार ऊपर उपकरण समर्थन ऊपर धारक, 6.5m, ऊपर उपकरण के बड़े पक्ष के लिए |
| विकल्प5 | धक्का प्रकार हल्का पोल साइड अनलोडिंग सिस्टम | |
| विकल्प6 |
दूरस्थ निदान कार्य। टीमशीन आपूर्तिकर्ता ग्राहक को दूरस्थ दोष निदान और दूरस्थ पैरामीटर समायोजन में सहायता कर सकता है। ग्राहकों के लिए उत्पादन को जल्दी से फिर से शुरू करना सुविधाजनक है। |
|
| विकल्प7 |
प्रकाश ध्रुव ऑटो झुकने प्रणाली जिसमें निम्नलिखित शामिल हैं: ए.स्टील प्लेट पकड़ने वाली गाड़ी बी.लोडिंग क्रेन सी.स्टील प्लेट साइड रोलर और होल्डिंग रैक डी.सीएनसी प्लेट खिला प्रणाली ई.साइड पोजिशनिंग डिवाइस एफ.साइड अनलोडिंग सिस्टम का विस्तार जी.पोल साइड डिस्चार्ज सिस्टम और स्टोरेज रैक |
|
| विकल्प8 | स्पेयर पार्ट्स (४०० के लिए) टन मॉडल) |
मुख्य प्रदर्शन:
तो यह उच्च शक्ति और अच्छी कठोरता है
प्रेस ब्रेक दोनों सिलेंडरों के सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए इलेक्ट्रिक-हाइड्रोलिक अनुपात वाल्व को अपनाना।आनुपातिक वाल्व BOSCH-Rexroth कंपनी द्वारा बनाया जाता है बहुत अच्छा प्रदर्शन के साथ जैसे यांत्रिक कार्रवाई जोड़े के बीच कम घर्षण, उच्च नियंत्रण बल और निरंतर क्रिया के साथ ठीक इलेक्ट्रॉनिक एम्पलीफायर और विद्युत चुंबक।मशीन के दोनों तरफ दो रास्टर डिस्प्लेर्स हैं रैम की स्थिति का संकेत प्राप्त करने के लिए लगातार और नियंत्रण प्रणाली के लिए संकेत वापस फ़ीड, तो नियंत्रण प्रणाली एक मशीन पर दो सिलेंडर सिंक्रनाइजेशन बनाने के लिए विद्युत हाइड्रोलिक वाल्व को नियंत्रित करेगा।
यदि दो इकाइयों को एक साथ काम करने की आवश्यकता है, तो केवल मुख्य इकाई के नियंत्रण कक्ष पर सिंक्रनाइज़ेशन स्थिति में स्विच को घुमाने की आवश्यकता है।दोनों इकाई स्थिति संकेत सीएनसी नियंत्रण प्रणाली (Delem प्रणाली) के लिए भेजा जाएगा, और सीएनसी प्रणाली से आउटपुट सिग्नल आनुपातिक वाल्व और प्रीफिल वाल्व के लिए भेजा जाएगा। तेजी से नीचे नियंत्रित करने के लिए, गति परिवर्तन बिंदु,दो इकाइयों को उच्च परिशुद्धता के साथ सिंक्रनाइज़ करने के लिए प्रेसिंग गति और वापसी की गति

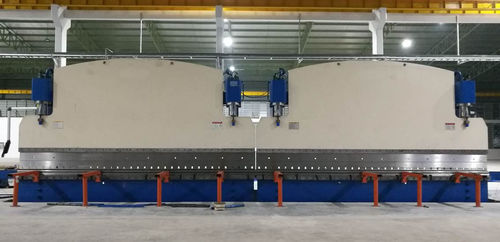

| मशीन के सामने |
|
|
| एसमशीन का आइडी |
|
|
| एसआईडीई अनलोडिंग सिस्टम |
 |
