लाइट पोल के लिए लंबाई पर कट लाइन, मॉडलः CTL6x1600

स्वामित्व वाली विशेषताएंः

1.डीघुमावदार, समतल, लंबाई काटने, unloढोना और ढेर लगानापरएक पंक्ति.

2.स्वचालित प्रकार, शीट लंबाई सीएनसी नियंत्रण, शीट मात्रा सीएनसी नियंत्रण, स्वचालित अनलोडिंग और स्वचालित स्टैकिंग प्रणाली।

3.उत्पादन की गति तेज है।

4.ऑपरेटर को आराम से रहना चाहिए और इस्पात प्लेट के साथ संपर्क को कम से कम करना चाहिए, जो कर्मियों के लिए सुरक्षित है।

• क्रॉस कटिंग के बाद, प्लेटों को स्वचालित रूप से सॉर्ट करने की आवश्यकता के बिना ढेर किया जाता है। कई प्लेटों (जैसे 30) को सीधे बाद की प्रक्रिया मशीनों पर उठाया जा सकता है,सुरक्षा सुनिश्चित करना और समय की बचत करना.
• 4 लेय स्तर के साथ

专有特点:

• 开卷,校平,长度切断,落料,堆?? 在一条生产线上。
• पूर्ण स्वचालित प्रकार, पट्टिका लंबाई संख्या नियंत्रण, पट्टिका संख्या संख्या नियंत्रण, स्वचालित घट सामग्री तथा स्वचालित ढेर प्रणाली।
• उत्पादन गति तेज
• 操作人员,轻松,最大限度降接触钢板,对人员安全。
• 横切后板料 स्वतः堆??, बिना व्यवस्थित करने की आवश्यकता है, सीधे कई टुकड़े ले जा सकते हैं।后续工序机上, सुरक्षित, समय की बचत।
• 四重式校平机

तकनीकी पैरामीटर

• सामग्री की मोटाईःगर्म लुढ़का हुआ हल्का स्टील材质:热 普通钢板

सामग्रीःQ235घनत्वमैक्स:6मिमी, मिन:2.5मिमी, प्रतिरोध शक्तिः 235 एमपीए,

• स्टील प्लेट की अधिकतम चौड़ाईः1600 मिमी最大板宽
• इस्पात कॉइल का वजनःअधिकतम 30 टन最大卷重
• स्टील कॉइल का आंतरिक व्यासःΦ508mm-Φ760mm钢卷 आंतरिक आयाम
• समतल करने की गतिःसमायोज्य,5 से 15 मीटर/मिनट校平速度,可调
• समतल रोलर्स की संख्याः 13 校平?? संख्या
• समतल रोलर्स का व्यास: 132मिमी校平??径
• समतल रोलर की दूरीः 143मिमी校平?? 间距
• लेवलिंग रोलर सामग्रीः 40Cr校平?? सामग्री
• समतल रोलर कठोरताः HRC55校平 热处理 कठोरता
• माप के लिए लंबाई सीमाः आवश्यकताओं के अनुसार 2000-14,000 मिमी剪切 लंबाई सीमा, अनुकूलित किया जा सकता है
• काटने की लंबाई की सहिष्णुता:कम से कम ±5 मिमी (8 मीटर की लंबाई वाली प्लेट पर आधार)长度公差
• मुख्य लेवलिंग मोटर शक्तिः37क्वि校平电机功率
• कतरनी मशीन की क्षमताः6mmx2000 मिमी 剪板机
• ऑपरेटरों की संख्या:1~2आवश्यक ऑपरेटर
• मशीन के लिए चौड़ाई क्षेत्रःलगभग6.7mx33 मीटर整机 क्षेत्रफल

उपकरण का विवरण

1स्टील कॉइल लोडिंग डॉली कार:液压上料小车

ऊपर और नीचेः हाइड्रोलिक升降液压

क्षैतिज गतिशीलः मोटर चालित水平电动

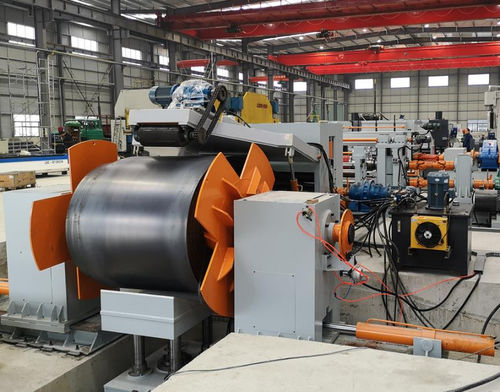

2. हाइड्रोलिक डबल हेड छाता प्रकार डिकोइलर:液压对顶式开卷机:

सहितःबाएं और दाएं इकाई,

खुला और बंदः हाइड्रोलिक

तेल सिलेंडर द्वारा संचालित अनकोइलिंग फ्रेम की जोड़ी, कॉइल सामग्री को पकड़ सकती है।

संरचनाः मशीन का शरीर, स्लाइडिंग बेस, मुख्य शाफ्ट, कॉपर लोडिंग ट्रे, चलती सिलेंडर।

मुख्य कार्यः निष्क्रिय अनकोलिंग को महसूस करने के लिए स्थिर स्टील कॉइल। मैनुअल ब्रेक डिवाइस के एक सेट से लैस है, जिसे कॉइल तनाव के अनुसार समायोजित किया जा सकता है।पार्श्व स्ट्रोक दो तरफा चलते तेल सिलेंडर द्वारा पूरा किया जाता हैकेंद्र में स्थित दो सिलेंडर को एक ही समय में कोइल की चौड़ाई को समायोजित करके बाएं और दाएं स्थानांतरित किया जा सकता है।

सहित:左右单元,

खोलना और बंद करनाः द्रव दबाव

由油?? 带动的一对开卷架,可固定卷材。

结构:机体,滑动基座,主轴, 形装料架,移动油.

मुख्य कार्य: स्थिर स्टील卷, निष्क्रिय रूप से खुला卷 को प्राप्त करना。 एक सेट मैन्युअल ब्रेक डिवाइस के साथ सुसज्जित, तार के आधार पर तनाव बल को समायोजित किया जा सकता है。 横向 यात्रा द्वारा द्विपक्षीय गतिशील तेल द्वारा पूरा किया जा सकता है。 मध्य स्थान के दो तेलों को विभिन्न卷 सामग्री की चौड़ाई के आधार पर स्विच या स्थानांतरित किया जा सकता है。

3.हाइड्रोलिक प्रेसिंग और गाइडिंग, हाइड्रोलिक फावड़ा-हेड डिवाइस, चिपकाने वाला डिवाइस

液压?? 头引头机构

रोल सामग्री के ऊन को कर्षण में लाने के लिए उपयोग किया जाता है। हाइड्रोलिक लिफ्टिंग और हाइड्रोलिक प्रेसिंग रोल सामग्री को ढीला होने से रोक सकती है,और खींच रोलर में सामग्री का मार्गदर्शन करने के लिए stripping सिर के साथ कामशक्ति कर्षण शीट सामग्री को दो निप रोलर्स के माध्यम से खींचता है, और ऊपरी निप रोलर को हाइड्रोलिक रूप से उठाया और उतारा जाता है।

संरचना: लीड फ्रेम, लीड रोलर, लीड मोटर रैक, चेन, लिफ्ट सिलेंडर, फावड़ा सिर समर्थन प्लेट, दूरबीन पैनल, ड्राइव सिलेंडर।

मुख्य कार्यः सहायक decoiling, लीड रोलर एक मोटर द्वारा संचालित है। decoiler को चादर के सिर को फावड़ा बोर्ड के लिए मार्गदर्शन करने में मदद करें। फिर यह खिला नाप रोलर का नेतृत्व किया जाता है,फावड़ा प्लेट उठाया और नीचे और वापस और आगे वापस लिया जा सकता हैसामान्य संचालन के दौरान, यह उपकरण उत्पादन प्रक्रिया में शामिल नहीं होगा।

चुटकी भरने की संरचनाः यह मशीन आधार, मेहराब, स्लाइड फीड शाफ्ट, ड्राइव मोटर और प्रेस डाउन सिलेंडर से बना है।

मुख्य कार्यः शीट को पीछे के उपकरण में भेजें, और ट्रांसमिशन मोटर साइक्लोइड रिड्यूसर और क्लच को अपनाता है। चुटकी पूरी होने के बाद और शीट सामग्री लेवलिंग होस्ट में प्रवेश करती है,क्लच अनइंजेक्टेड है, ऊपरी रोलर हाइड्रोलिकली उठाया जाता है, और निचले रोलर को शीट सामग्री द्वारा निष्क्रिय रूप से घूमने के लिए प्रेरित किया जाता है।

4.मध्य रोलिंग वे वर्कटेबल:मध्य मध्य

इस यंत्र का प्रयोग प्लेट को सहारा देने के लिए किया जाता है।

5मार्गदर्शन यंत्र导引装置

इसमें गिल्ड फ्रेम, चलती प्लेन प्लेट, गाइडिंग एडजस्टमेंट डिवाइस, वर्टिकल लीन व्हील शामिल हैं।

यह निर्देशन ढांचे, गतिविधि प्लेट, निर्देशन समायोजन उपकरण, ऊर्ध्वाधर झुकाव चक्र से बना है।

6. स्तरन इकाई:四重式校平机

चार लेय टाइप लेवलिंग यूनिट, बेहतर लेवलिंग परिणाम, रिलीज़ तनाव

यह इस लाइन का मुख्य उपकरण है जिसे पावर पार्ट और होस्ट पार्ट में विभाजित किया गया है।

पावर पार्ट में पावर स्टैंड, डेसेलेरेटर, स्पीड समायोज्य मोटर, इलेक्ट्रिक कैबिनेट ((मोटर ड्राइवर), युग्मन, पावर डिस्ट्रीब्यूटिंग केस, स्ट्रैप व्हील, स्ट्रैप, यूनिवर्सल ज्वाइंट और ब्रेक आदि शामिल हैं।

मेजबान भाग में नीचे के स्टैंड, फ्रेम, नीचे के एक्सल स्टैंड, स्लाइडिंग एक्सल स्टैंड, लेवलिंग रोलर, ऊपरी सपोर्टिंग फ्रेम, ऊपर और नीचे सपोर्टिंग व्हील स्टैंड, सपोर्टिंग व्हील,इलेक्ट्रिक लिफ्टिंग और प्रेसिंग डिवाइस, 2 पीसी प्रेसिंग मोटर, मैनुअल स्नेहक पंप के साथ।

इस मशीन की विशेषताएंः

यह शक्ति वितरण मामले अपनाया, प्रत्येक स्तर रोलर सार्वभौमिक क्रॉस युग्मन के साथ जुड़े हुए हैं, ऊपर और नीचे स्तर रोलर दोनों सक्रिय हैं, रैखिक गति स्थिरता है,तो रोलर सतह और प्लेट के बीच घर्षण कम हो जाएगा, जो समतल करने की दक्षता को बढ़ावा दे सकता है।

समतल धुरी के दोनों ओर रोलर असर के दो सेट हैं, एक सेट विमान धक्का असर घर्षण को कम करने और अक्षीय से मुक्त होने से रोकने के लिए उपयोग किया जाता है, जो दक्षता को बढ़ावा दे सकता है।

मशीन पर तीन समूह के सहायक पहिया लगाए गए हैं जिनमें ऊपर-नीचे, आगे-पीछे के पक्षों को समायोजित किया जा सकता है।यह मुख्य रोलर का समर्थन करने के लिए इस्तेमाल किया और रोलर कठोरता और त्वरित समतल दक्षता में वृद्धिसमर्थन पहिया पर असर सील है जो ऑक्साइड स्लग को असर में प्रवेश करने से रोक सकता है।

मशीन कीड़ा गियर और कीड़ा रॉड, समायोजन द्विध्रुवीय मंदी और दबाने पर बड़े टोकन, भारी दबाने की शक्ति को अपनाने है,यह उठाने और नीचे दबाने के लिए व्यक्तिगत और सिंक्रोनस रूप से समायोजित किया जा सकता है, और मैनुअल माइक्रो-समायोजन सेट करें।

लेवलिंग रोलर मध्य आवृत्ति प्रेरण शमन, गहरे स्तर है, जो तेल की कमी होने पर असर को जलाने से बच सकता है और मशीन के जीवन को बढ़ा सकता है।

लेवलिंग मेजबान मशीन एक केंद्रीकृत तेल आपूर्ति को अपनाती है जो आसानी से काम कर सकती है। मोटर गति समायोज्य मोटर है।

मुख्य विशेषताएं,3 प्रति支承??,调节范围大

द्वारा मशीन ढांचा भाग、 कार्य भाग、 उन्नयन भाग तथा मुख्य संचरण भाग रचना।

机架部分,采用铁板 接结构,工作 部分、升降部分与机架部分有机结合在一起。

工作?? 部分由校平?? 和3 के लिए समर्थन组成.

校平?? 采用 列不平行式,上排?? 能升降运动且能够相对下?? 倾斜,分别调整入口、出口的开口大小,达到理想的校平效果。校平?? सामग्री उपयोग सतह 硬。

升级部分的作用主要是提升上排校平??,调整校平?? के बीच दबाव 降量。本机电机通过减速机、??轮??杆传动丝??丝母达到升级上排?? 的目的。上排工作?? 安装在活动梁上,活动梁由四个丝杆进行升级。由两端升级电机实现入出不同开口尺寸的调整。

मुख्य संचरण भाग द्वारा परिवर्तन आवृत्ति交流 विद्युत मशीन के माध्यम से कमी गति मशीन संचरण विद्यालय平?? ।

विद्यालय के समतल मशीन के आउटपुट के एक तरफ, 装有独立的,编码器 वायुगत दबाव मापने की यंत्र, घूर्णन कोडर के लिए वितरण निश्चित आयाम काटने के आयाम की जांच और विद्युत प्रणाली के माध्यम से निर्धारित आयाम नियंत्रण करने के लिए।

校平机前面,装有对中装置,可调节。

7कतरनी मशीन:剪板机

कतरनी मशीन उत्पादन लाइन में समतल इस्पात प्लेट को काटने के लिए एक उपकरण है।

मशीन संरचना और विशेषताओं का वर्णनः स्टील प्लेट वेल्डिंग, उच्च शक्ति, अच्छी कठोरता, हाइड्रोलिक ऊपर और नीचे उपकरण धारक, स्थिर और तेजी से आंदोलन।निचले ब्लेड एक सामने और पीछे ठीक-सुधार तंत्र है, चाकू धार अंतर एकरूपता अच्छा है, और काटने सीधापन सटीकता उच्च है। ब्लेड अंतर समायोजन सुविधाजनक और त्वरित है, बाएं और दाएं पक्ष सिंक्रनाइज़ कर रहे हैं,और पैमाने का मान दर्शाया गया हैहाइड्रोलिक दबाव सामग्री स्थिर और कोमल है, और दबाव पैर पैड पॉलीयूरेथेन सामग्री से बना है, जो वर्कपीस की सतह को नुकसान नहीं पहुंचाता है।

• समर्थन तालिका:辅助平台

कतरनी मशीन के पीछे एक समर्थन है। टेबल में दो खंड होते हैं,और काटने की मशीन के पास के खंड को काटने की मशीन के उपकरण धारक के साथ टकराव से बचने के लिए उठाया और नीचे किया जा सकता हैरोलर एक विद्युत मोटर द्वारा संचालित होता है और कट शीट सामग्री को आगे ले जा सकता है।

剪板机 के पीछे एक प्लेटफार्म है. इस प्लेटफार्म को दो भागों से मिलकर बनाया गया है, जिसमें से कट कट मशीन के पास के हिस्से को ऊपर उठाया जा सकता है, ताकि स्टील प्लेट और 剪板机 के बीच टकराव न हो.

• भोजन उपकरण: 送料装置

दो रोलर्स के साथ मोटर द्वारा संचालित भोजन उपकरण, प्लेट को आगे बढ़ा सकता है।

送料装置由电机驱动两个,可向前传输钢板

10.पीदेर से अनलोडिंग और स्टैकिंग स्वचालित प्रणालीऑटोमेटिकस्वतः堆?? 系统

वहाँएक समर्थन तालिका हैतीन वायवीयधक्का देनेवाला। एक बार स्टील प्लेट को खिला डिवाइस द्वारा डिस्चार्ज टेबल तक ले जाने के बाद, धक्का देने वाले उपकरण प्लेटों को एक साथ सॉर्ट करना शुरू कर देंगे। There एक है जिसके साथ तीन वायु गति प्रवर्तन के समर्थन ङ प्लेटफार्म。 once steelboard via 送料装置 transport to lower material platform, प्रवर्तन उपकरण शुरू कर देंगे स्टील प्लेट अलग-अलग ढेर ङ。

11विद्युत प्रणाली:विद्युत नियंत्रण प्रणाली

केंद्रीय नियंत्रण तालिका.

12.हाइड्रोलिक प्रणाली:液压系统

हाइड्रोलिक पावर स्टेशन

जिसमें हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, ज्वाइंट, सॉफ्ट पाइप, हार्ड पाइप आदि शामिल हैं।

विकल्प 1:पॉइंट 8,9,10 = स्वचालित स्टैकिंग सिस्टम

विकल्प 2: स्टील कॉइल रिवाइंड सिस्टम

13.इसी तरह की तस्वीरेंः类似机器照片

चार लेय टाइप लेवलिंग यूनिट, बेहतर लेवलिंग परिणाम, रिलीज़ तनाव

四重式校平机

पीदेर से अनलोडिंग और स्टैकिंग स्वचालित प्रणाली

स्वयंचलित अवयव, संचय प्रणाली
