| Brand Name: | CMC |
| Model Number: | Q35Y-30 |
| MOQ: | 1 सेट |
| कीमत: | Negotiate |
| Payment Terms: | टी / टी, एल / सी, डी / पी |
| Supply Ability: | प्रति माह 50 सेट। |
I. बैसिक मशीन पैरामीटर
सामग्री: Q345B जस्ती चादर
मोटाई: 2.5 mm 3.0 मिमी
चौड़ाई: 450-476 मिमी
वजन: 65 किग्रा
उत्पादों के विनिर्देशों
उत्पाद: उत्पाद ड्राइंग द्वारा
उत्पाद की चौड़ाई: 310 मिमी ± 5 मिमी
उत्पाद की ऊंचाई: 81 मिमी mm 5 मिमी
उत्पाद की विशेषताएं
बनाने की विधि: कोल्ड रोल का गठन
उत्पादन की गति: speed10m / मिनट
खिला दिशा: बाईं फ़ीड
मुख्य वोल्टेज: 380 वी, 50 हर्ट्ज
इकाई कुल शक्ति: लगभग 20.7KW
ड्राइव शाफ्ट असर: 6026
टर्बो लिफ्ट: SWL10-3 / 23-FU3
मुख्य ड्राइव मोटर: YVP180M-4-15
Reducer: ZQ500-48.57
वॉलबोर्ड सामग्री: A3
दस्ता सामग्री: 40
ढालना सामग्री: Gcr15

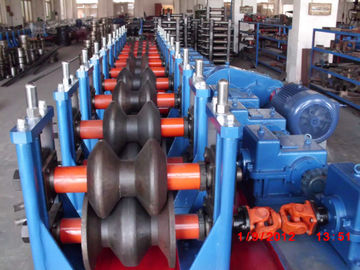

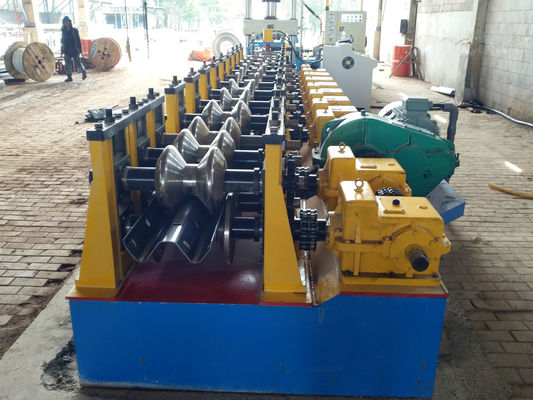

II, उपकरण संरचना का अवलोकन
उपकरण फ्रेम को ए 3 स्टील प्लेट द्वारा संसाधित किया जाता है, उम्र बढ़ने के उपचार के बाद, 3-रोलर संरचना, 1 ऊपरी और 2 निचला, निचला रोलर एक निश्चित संरचना को गोद लेता है, ऊपरी रोलर स्लाइडर आंदोलन समायोजन को गोद लेता है, और टरबाइन बॉक्स ड्राइव के 3 सेट संचालित होते हैं ऊपरी और निचले को समायोजित करने के लिए मोटर द्वारा टरबाइन बॉक्स को 3 सेट के बक्से के सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए एक कनेक्टिंग रॉड से जोड़ा जाता है, और 3 स्वतंत्र दीवार प्लेटें एक शाफ्ट द्वारा पूरे मशीन के समानांतरवाद को सुनिश्चित करने के लिए जुड़ी होती हैं।रोलर शाफ्ट का व्यास 110 मिमी है।बाएँ और दाएँ पर नए नए साँचे के दो सेट होते हैं, एक आंतरिक आर्क के लिए और दूसरा बाहरी आर्क के लिए और 15KW मोटर मोटर का एक सेट होता है।यह एक ZQ500 रिड्यूसर द्वारा संचालित है, जो गियर के माध्यम से बाएं और दाएं निचले शाफ्ट को चलाता है। गियर मॉड्यूल 10 मीटर है, प्रत्येक बाएं और दाएं के लिए एक है। उत्पाद को ऑपरेशन कंसोल के माध्यम से संसाधित किया जाता है।
III, उपकरण कॉन्फ़िगरेशन चेकलिस्ट
| नहीं |
भाग का नाम |
मात्रा |
| 1 |
साँचा बनाना |
हर तरफ सांचों का एक सेट |
| 2 |
15KW ड्राइव मोटर |
एक सेट |
| 3 |
मोल्ड शाफ्ट बनाने |
3 सेट्स |
| 4 |
टर्बो लिफ्ट |
3 सेट्स |
| 5 |
भारोत्तोलन ड्राइव मोटर |
एक सेट |
| 6 |
ZQ500 रिड्यूसर |
एक सेट |
| 7 |
विद्युत कंसोल |
एक सेट |
| 8 |
उपकरण लंगर बोल्ट |
एक सेट |
एक: - क्या सेवा आप आदेश से पहले प्रदान कर सकते हैं?
- पूर्व बिक्री सेवा के बारे में।हम आपको हमारे मशीनों पर आपके सभी सवालों के जवाब प्रदान करते हैं, जैसे कि तकनीकी पैरामीटर, मूल्य, भुगतान की शर्तें, आदि। यदि आप हमारे कारखाने का दौरा करना चाहते हैं और मशीनों की जांच करना चाहते हैं, तो हम आपको निमंत्रण पत्र भी भेज सकते हैं और आपको हमारा गर्मजोशी से स्वागत कर सकते हैं।
बी: - आप प्रसव के समय के दौरान मशीन खत्म कर सकते हैं?
- हम मशीन को निर्धारित लीड समय के अनुसार समय पर समाप्त कर देंगे।
सी: - आप कुछ स्पेयर पार्ट्स प्रदान कर सकते हैं?
- हां बिल्कुल।त्वरित-पहनने वाले भागों को मशीन के साथ आपको भेजा जाता है।
डी: - बिक्री के बाद सेवा क्या है?
- बिक्री के बाद सेवा के बारे में।मशीन को ठीक करने के लिए हम आपके देश में तकनीशियन भेज सकते हैं।खरीदार को सभी लागतों को वहन करना चाहिए: वीजा, राउंड ट्रिप टिकट और उपयुक्त आवास, खरीदार को वेतन 100USD / दिन का भुगतान करना चाहिए।
वारंटी एक वर्ष है।और हम पूरे जीवन के लिए तकनीकी सहायता प्रदान करेंगे।यह मुख्य घटकों को बदलने सहित खरीदने के बाद मशीन को पहले वर्ष बनाए रखने के लिए स्वतंत्र है।पहला वर्ष इसलिए, आप मशीन को बनाए रखने के लिए हमारे तकनीशियन को प्रति दिन $ 100 का भुगतान करेंगे।और घटक स्वतंत्र नहीं हैं, अगर आपको इसे हमसे प्राप्त करने की आवश्यकता है।
