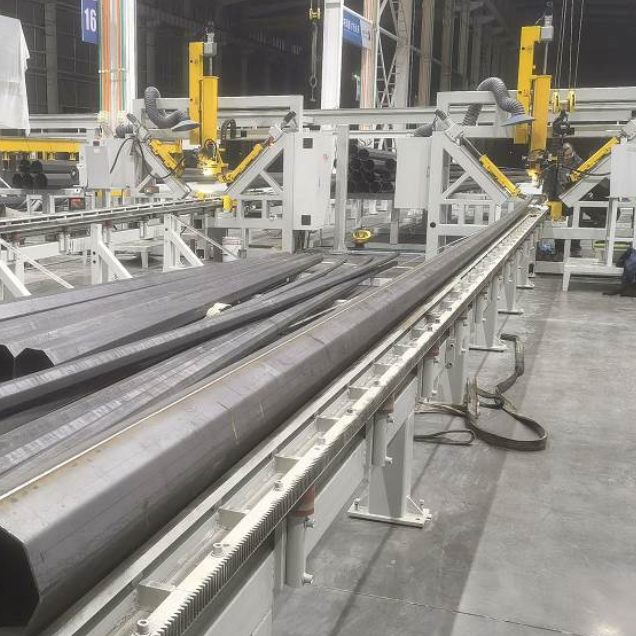

CNCS400/12000 सीएनसी पोल बंद-वेल्डिंग मशीन एक पूर्ण स्वचालित अनुदैर्ध्य सीधी सीम वेल्डिंग मशीन है जिसे विशेष रूप से शंकु गोल प्रकाश ध्रुवों और अष्टकोणीय प्रकाश ध्रुवों के लिए डिज़ाइन किया गया है।पूर्ण सीएनसी और पूर्ण सर्वो नियंत्रण को अपनाना, गैर हाइड्रोलिक संरचना और उन्नत पल्स एमआईजी वेल्डिंग प्रणाली, यह उपकरण स्वचालित क्लैंपिंग, स्व-अनुकूली कॉपर समायोजन और लंबे प्रकाश ध्रुवों के लिए एक-टुकड़ा सीधी सीम वेल्डिंग का एहसास करता है।इसमें कोई वेल्डिंग विरूपण नहीं है, कोई बर्न-थ्रू, अल्ट्रा-लो स्पटर और शून्य मैनुअल मरम्मत वेल्डिंग, जो कि नगरपालिका स्ट्रीट लाइट पोल के बड़े पैमाने पर उत्पादन के लिए आदर्श स्वचालित उपकरण है।
| नहीं. | पैरामीटर वस्तु | तकनीकी विनिर्देश |
|---|---|---|
| 1 | लागू ध्रुव व्यास सीमा | 60 मिमी - 400 मिमी |
| 2 | अधिकतम वेल्डिंग पोल लंबाई | 12000 मिमी |
| 3 | वी-स्लॉट ट्रॉली की लंबाई | 13000 मिमी |
| 4 | लागू प्लेट मोटाई | 2.5 मिमी (60~200 मिमी); 3 मिमी/4 मिमी (60~400 मिमी); 5 मिमी (120~400 मिमी); 6 मिमी (200~400 मिमी) |
| 5 | क्लैंपिंग स्थिति | शीर्ष और दोनों पक्षों पूर्ण clamping |
| 6 | मुख्य सर्वो मोटर शक्ति | 2.3 किलोवाट |
| 7 | क्लैंपिंग मोटर का प्रकार | एसी सर्वो मोटर |
| 8 | वेल्डिंग प्रणाली | 500 ए पल्स एमआईजी वेल्डिंग सिस्टम |
| 9 | वेल्डिंग तार का व्यास | 1.2mm / 1.6mm |
| 10 | कार्य गति | 1~3m/min (प्लेट मोटाई के अनुसार समायोजित) |
| 11 | मुख्य विद्युत ब्रांड | 施耐德 (फ्रान्स) |
| 12 | वेल्डिंग पावर ब्रांड | AOTAI |
| 13 | कुल आयाम (L×W×H) | 27000×2500×3200 मिमी |
| 14 | ऑपरेटर की आवश्यकता | 1 व्यक्ति |
Ar85~90% + CO210~15% मिश्रित गैस के साथ पल्स MIG वेल्डिंग को अपनाता है। अल्ट्रा-लो वेल्डिंग स्पैटर, चिकनी वेल्डिंग सीम, कोई चमकाने की आवश्यकता नहीं है। तैयार प्रकाश पोल बिना विकृति के गोल आकार रखता है,बर्न-थ्रु, झुकना या समतल होना।
3 सेट सटीक प्रेसर पैरों और वी-स्लॉट वर्कटेबल के साथ पूर्ण सर्वो विन्यास। स्वचालित रूप से क्लैंपिंग दबाव समायोजित करता है,पोल कॉपर और व्यास अंतर के अनुसार प्रेसर पैर की स्थिति और वेल्डिंग गति, उत्पादन के दौरान कोई मैनुअल समायोजन की आवश्यकता नहीं है।
पारंपरिक हाइड्रोलिक प्रणाली को रद्द करें, तेल रिसाव विफलता से पूरी तरह से बचें। प्रभावी रूप से उपकरण विफलता दर और दैनिक रखरखाव लागत को कम करें, दीर्घकालिक स्थिर संचालन सुनिश्चित करें।

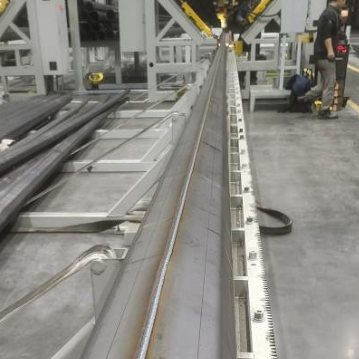

अनुकूलित वेल्डिंग स्ट्रोक ध्रुव के शीर्ष से अंत तक पूर्ण लंबाई वेल्डिंग का एहसास करता है। अत्यंत छोटा गैर-वेल्डेड सिर और पूंछ अवशेष, कोई मैनुअल मरम्मत वेल्डिंग की आवश्यकता नहीं है।
वास्तविक समय वेल्ड निगरानी कैमरा से लैस है। वेल्ड ट्रैकिंग सहज और सरल है। तेजी से ट्रॉली रीसेट और सुविधाजनक पोल लोडिंग एक व्यक्ति संचालन का समर्थन करते हैं,तकनीकी सीमा को बहुत कम करना.
विनिमेय मोल्ड से लैस, 60-400 मिमी गोल कॉपर पोल और अष्टकोणीय पोल के लिए उपयुक्त। मानक मॉडल 2.5-6 मिमी प्लेट का समर्थन करता है, वैकल्पिक भारी शुल्क मॉडल 8 मिमी मोटी पोल तक का समर्थन करता है।
विशेष रूप से डिजाइन स्थिर मोबाइल वर्कटेबल और रियर गाइड प्लेट वेल्डिंग गन समायोजन आवृत्ति को कम करते हैं। स्थिर 1-3 मीटर / मिनट वेल्डिंग गति मानकीकृत बड़े पैमाने पर उत्पादन लाइनों के अनुकूल है।
यह वेल्डिंग मशीन मॉड्यूलर एकीकृत संरचना को अपनाती है, जिसमें निम्नलिखित मुख्य घटक शामिल हैंः

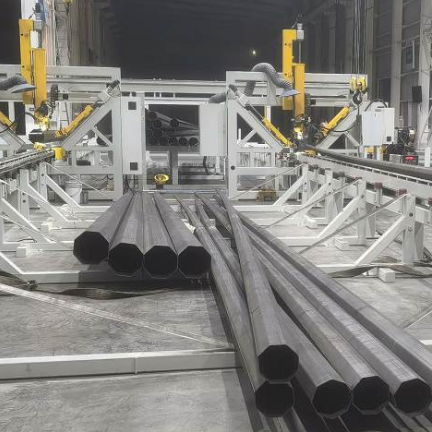

6-12 मीटर के नगरपालिका स्ट्रीट लाइट पोल, शंकुधारी पोल और अष्टकोणीय लाइट पोल के स्वचालित अनुदैर्ध्य सीधी सीम वेल्डिंग के लिए उपयुक्त।व्यापक रूप से विभिन्न इस्पात प्रकाश खंभे के मानकीकृत बड़े पैमाने पर उत्पादन में इस्तेमाल किया.
हां. पूर्ण सीएनसी सर्वो प्रणाली पोल कॉपर और व्यास परिवर्तन के लिए स्वचालित अनुकूलन का समर्थन करती है। विनिमेय मोल्ड 60-400 मिमी गोल और अष्टकोणीय प्रकाश ध्रुवों को मैन्युअल समायोजन के बिना फिट करते हैं।
मूल रूप से कोई जरूरत नहीं है. पल्स MIG मिश्रित गैस वेल्डिंग अल्ट्रा-कम छप और चिकनी वेल्ड सतह सुनिश्चित करता है. अल्ट्रा-छोटे सिर-पूंछ अवशेष मैनुअल मरम्मत वेल्डिंग से बचता है,बिना किसी विरूपण या सतह में ढलान के.
बहुत आसान. बुद्धिमान सीएनसी स्वचालित नियंत्रण पेशेवर तकनीक की आवश्यकता के बिना एक व्यक्ति के संचालन का समर्थन करता है। गैर हाइड्रोलिक डिजाइन तेल रिसाव दोषों को समाप्त करता है और रखरखाव कार्य को कम करता है।दूरस्थ निदान कार्य बिक्री के बाद सेवा को सरल बनाता है.
