| Brand Name: | CMC |
| Model Number: | 2-WE67K-650/6000 |
| MOQ: | 1 सेट |
| Payment Terms: | एल/सी, टी/टी |

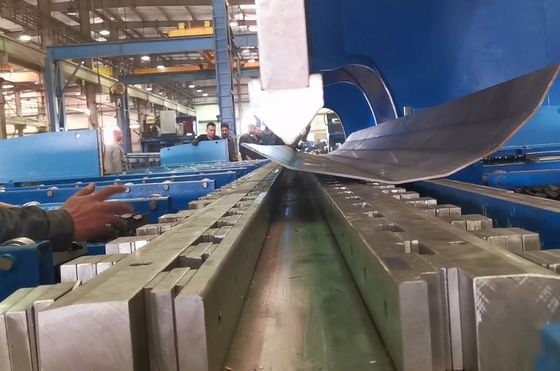

तेज सीएनसी हाइड्रोलिक प्रेस ब्रेक मशीन प्रकाश पोल और उच्च मस्तूल बनाने के लिए
अनुप्रयोगः प्रकाश स्तंभ और उच्च मस्तूल बनाने के लिए
| तकनीकी विशेषताएं | |||
| 1 | प्रकार | मल्टी-मशीन टैंडम हाइड्रोलिक सीएनसी इलेक्ट्रो-हाइड्रोलिक सिंक्रो | |
| 2 | कार्यबल | 2X650 टन | |
| 3 | तालिका की लंबाई | 2X6000 मिमी | |
| 4 | फ्रेम के बीच की दूरी | 4800 मिमी | |
| 5 | गले की गहराई | 1500 मिमी | |
| 6 | खुली ऊँचाई | 1255 मिमी | |
| 7 | स्ट्रोक | 320 मिमी | |
|
|
काम करना |
उतारना | 70 मिमी/सेकंड |
| काम करना | 7.5mm/s | ||
| वापसी | 75 मिमी/सेकंड | ||
| 9 | मुख्य मोटर | 2x45kw (सीमेंस ब्रांड) | |
| 10 | सीएनसी प्रणाली |
प्रकारः DELEM DA52S |
|
| 11 | औजार |
1 पंचिंग और 1 वी समायोज्य नीचे मर के साथ |
|
| 12 | सिलेंडरों में सील | NOK, जापान में निर्मित या SFK | |
| 13 | हाइड्रोलिक घटक | BOSCH-Rexroth -, जर्मनी | |
| 14 | हाइड्रोलिक पंप | BOSCH-Rexroth -, जर्मनी या SUNNY, संयुक्त राज्य अमेरिका | |
| 15 | रैखिक रास्टर डिस्प्लेर सेंसर | हेडेनहाइन, जर्मनी | |
| 16 | कैबिनेट में मुख्य विद्युत तत्व | श्नाइडर | |
| 17 | वजन | 2x72000 किलो | |
| 18 | कुल आकार ((मिमी) LxWxH | 2xx6250x3840x5920 ((सामने के समर्थन सहित नहीं) | |
| 19 | पैकिंगः |
प्लास्टिक कवर के साथ |
|
विकल्प आइटम:
| विकल्प1 |
एक ऊपर उपकरण धारक के साथ, मोटाई 18 मिमी है |
|
| विकल्प 2 | अतिरिक्त 2 सेट सर्कल अप उपकरण और 1 सेट नीचे उपकरण min ओडी 60 मिमी सर्कल कॉपर प्रकार प्रकाश पोल बनाने के लिए उपयुक्त सेट। कॉपर दर 11/1000 और 13/1000 है। कुल उपकरण लंबाई,एक 16m ((11/1000 दर) और दूसरा 16m (13/1000 दर) है. कुल तल उपकरण 16m ((एक पक्ष 11/1000 दर के साथ, अन्य पक्ष 13/1000 है। | |
| विकल्प 3 | धक्का प्रकार हल्का पोल साइड अनलोडिंग सिस्टम, | |
| विकल्प 4 | मोटर चालित आगे और पीछे की फ़ीडिंग सिस्टम, बड़ी मोटाई के पोल के लिए | |
नोटःY1,Y2 अक्ष----- सिलेंडरों को नियंत्रित करने के लिए राम के दोनों ओर दो रैखिक तराजू स्थापित की गई हैं।
1 मशीन का फ्रेम टैंक, वर्कटेबल, बाएं और दाएं आवास और
तो यह उच्च शक्ति और अच्छी कठोरता है. यह भी यह खत्म करने के लिए कंपन लेता है
तनाव।
2 दोनों मशीनों का समन्वयन कार्य सिद्धांत:इलेक्ट्रो-हाइड्रोलिक को अपनाना
दोनों मशीनों के समन्वयन को सुनिश्चित करने के लिए आनुपातिक वाल्व। आनुपातिक वाल्व बहुत अच्छा प्रदर्शन जैसे यांत्रिक क्रिया जोड़े के बीच कम घर्षण के साथ बोश कंपनी द्वारा बनाया जाता है,उच्च नियंत्रण बल और निरंतर क्रिया के साथ ठीक इलेक्ट्रॉनिक एम्पलीफायर और विद्युत चुंबक. मशीन के दोनों ओर रैस्टर डिस्प्लेर्स हैं जो रैम की स्थिति का लगातार निरीक्षण करते हैं और नियंत्रण प्रणाली को सिग्नल वापस देते हैं,तो नियंत्रण प्रणाली एक मशीन पर दो सिलेंडर सिंक्रनाइज़ करने के लिए बिजली हाइड्रोलिक वाल्व नियंत्रित करेगाचूंकि रास्टर डिस्प्लेर्स को सीधे आवास प्लेटों पर नहीं, बल्कि ¥C ¥ प्लेटों पर स्थापित किया जाता है, इसलिए काम करते समय राम और फ्रेम का विचलन इसकी माप और नियंत्रण सटीकता को प्रभावित नहीं करेगा।जब दो मशीनें एक साथ काम करती हैं, दो मशीनों के बीच स्थापित अंतर पॉन्टीओमीटर मैकेनिकल सिंक्रनाइज़ेशन सिग्नल को इलेक्ट्रॉनिक में स्थानांतरित करेगा और सिंक्रनाइज़ेशन प्लेट और नियंत्रण प्रणाली को वापस फीड करेगा।सिग्नल को इलेक्ट्रिक-हाइड्रोलिक आनुपातिक वाल्व को नियंत्रित करके दोनों मशीनों के सिंक्रनाइज़ेशन को नियंत्रित करने के लिए बॉश एम्पलीफायर द्वारा बढ़ाया जाएगाइस प्रकार दो मशीनों का समन्वयन उच्च परिशुद्धता के साथ प्राप्त होता है।
3 कंप्यूटर के माध्यम से,ऑपरेटर मशीन के साथ संवाद कर सकता है। कंप्यूटर में कई सेवा भाषाएं हैं, स्वचालित रूप से झुकने के बल की गणना और समायोजन करते हैं।इसके अलावा यह गणना और मृत बिंदु को नियंत्रित कर सकते हैं, गति परिवर्तन बिंदु. ram के स्ट्रोक (Y1, Y2) उपयोगकर्ता की विशेष आवश्यकता को पूरा करने के लिए एक छोटा झुकाव कर सकते हैं।
4 पूर्ण लंबाई के काम और सनकी काम की आवश्यकताओं को पूरा करने के लिए अच्छी मार्गदर्शन प्रणाली, स्थिति माप प्रणाली और हाइड्रोलिक संतुलन प्रणाली से लैस।
5 काम के समय मशीन के झुकाव की भरपाई करने के लिए वर्कटेबल की क्षतिपूर्ति इकाई को अपनाया जाता है ताकि काम के टुकड़े की सटीकता सुनिश्चित हो सके।
6 सिलेंडर की सतह में अच्छा पहनने और गर्मी उपचार होता है, इसलिए इसमें अच्छा स्नेहन और लंबी सेवा जीवन होता है।
