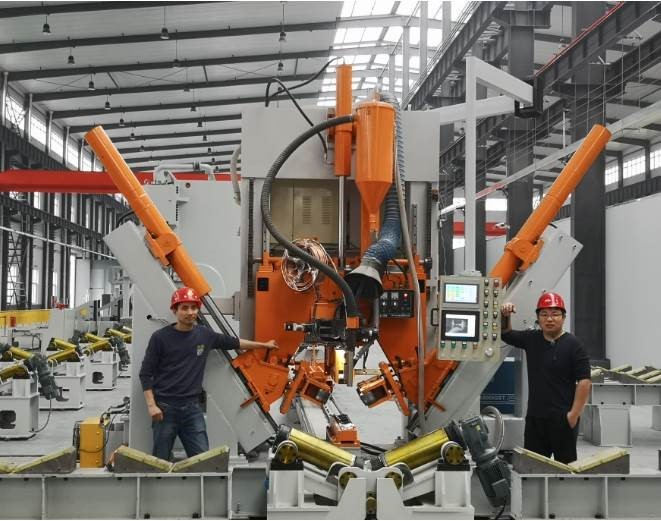

हाई मास्ट मोनोपोल के लिए मॉडल HM800-14000 लाइट पोल शट-वेल्डिंग मशीन

(हाई मास्ट) पोल सीम-वेल्डिंग मशीन

मॉडल: HM800/14000 / सबमर्ज्ड आर्क वेल्डिंग

उत्पाद अवलोकन

यह स्वचालित पोल सीम-वेल्डिंग मशीन विशेष रूप से मोनोपोल, हाई-मास्ट पोल, 5जी संचार पोल और मानक स्ट्रीट लाइट पोल के लिए डिज़ाइन की गई है। यह एक स्वचालित अनुदैर्ध्य क्लोजिंग और वेल्डिंग लाइन है जो मध्यम आकार के बहुभुज और शंक्वाकार पोलों पर लगातार, उच्च-गुणवत्ता वाली वेल्ड प्रदान करती है - विशेष रूप से एकल अनुदैर्ध्य सीम वाले पोलों के लिए। मोटर चालित ट्रॉली वेल्डिंग ज़ोन के माध्यम से पोल को समायोज्य गति से खींचती है, जबकि हाइड्रोलिक सिलेंडर प्रेशर व्हील को वेल्डिंग के दौरान पोल को कसकर क्लैंप करने के लिए चलाते हैं। परिणाम: एक सीधी, मरोड़-मुक्त सीम जिसमें न्यूनतम विरूपण होता है - हर बार।

मुख्य विनिर्देश

मुख्य लाभ

1. पूरी तरह से स्वचालित सीएनसी समायोजन सीएनसी सिस्टम पोल के व्यास में बदलाव के साथ क्लैंपिंग दबाव, प्रेसर-फुट की स्थिति और फीडिंग गति को स्वचालित रूप से समायोजित करता है - वेल्ड के दौरान सीम को पूरी तरह से बंद रखता है, जिससे सुचारू, सुसंगत परिणाम मिलते हैं।
2. मरोड़-मुक्त वेल्डिंग एक ठीक से संरेखित पिछली प्रक्रिया पर निर्मित, वेल्डेड पोल सीम में शून्य मरोड़ होती है। ऑपरेटर को सीम को फिर से केंद्रित करने के लिए मशीन के पीछे पोल को प्राइ या ट्विस्ट करने की आवश्यकता नहीं होती है - जिससे काफी श्रम की बचत होती है।
3. इलेक्ट्रिक ब्रेक के साथ चर-आवृत्ति ड्राइव पोल ड्राइव वीएफडी नियंत्रण और इलेक्ट्रिक ब्रेकिंग का उपयोग करता है, जो स्थिर शुरुआत और रोक सुनिश्चित करता है, जिससे साफ हेड-एंड-टेल वेल्डिंग होती है। सिस्टम छोटे सिरे से नीचे के सिरे तक पूरी लंबाई को लगभग बिना वेल्ड किए हुए छोड़ता है, जिससे डाउनस्ट्रीम मैनुअल काम कम हो जाता है।
4. तीन सेट क्लैंपिंग रोलर्स 3 रोलर सेटों पर दबाव वितरित करने से सतह का दबाव कम होता है और पोल की सतह पर खरोंच कम होती है। अष्टकोणीय, बहुभुज और शंक्वाकार पोलों के लिए आदर्श - समान व्यास और टेपर्ड दोनों।
5. मोटर चालित फास्ट-रिटर्न ट्रॉली पुश-टाइप ट्रॉली स्वचालित रूप से वापस आती है - कोई मैनुअल धक्का नहीं, ऑपरेटर की थकान कम।
6. वायवीय रियर क्लैंपिंग रियर पुश ट्रॉली वायवीय क्लैंपिंग डिवाइस का उपयोग करती है - मैनुअल क्लैंपिंग की तुलना में सरल और तेज।
7. सबमर्ज्ड आर्क वेल्डिंग गहरी पैठ, चिकनी वेल्ड बीड, कम स्पैटर, उच्च जमाव दर - मोटी दीवार वाले पोल उत्पादन के लिए आदर्श।

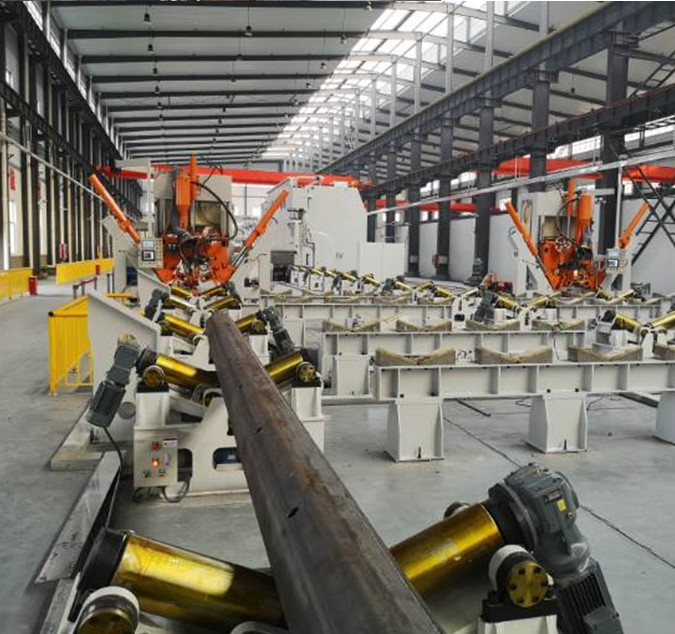

8. रोलर-टाइप अनलोडिंग (एक ही तरफ लोड/अनलोड) अनलोडिंग साइड में आसान लोडिंग और अनलोडिंग के लिए एक रोलर रैक का उपयोग किया जाता है और यह अपस्ट्रीम/डाउनस्ट्रीम स्वचालन का समर्थन करता है। लोडिंग और अनलोडिंग एक ही तरफ हो सकती है, इसलिए ऑपरेटर केवल मुख्य मशीन स्थिति पर काम करता है - कोई लंबी दूरी की पैदल दूरी नहीं, श्रम तीव्रता में काफी कमी।
9. अनुकूली रियर पोल-गाइडिंग डिवाइस रियर गाइड अनुकूल रूप से समायोजित होता है, इसलिए वेल्ड-सीम की स्थिति को व्यवहार में शायद ही कभी मैन्युअल समायोजन की आवश्यकता होती है।
10. कैमरा-आधारित सीम ट्रैकिंग वेल्डिंग हेड पर लगे कैमरे से सीम मुख्य नियंत्रण पैनल स्क्रीन पर प्रोजेक्ट होती है - जिससे सीम ट्रैकिंग सरल हो जाती है और ऑपरेटर के निगरानी बोझ को कम किया जा सकता है।
11. स्वयं-विकसित हाइड्रोलिक और सीएनसी सिस्टमयह सुनिश्चित करता है कि वेल्डेड पोल न्यूनतम विरूपण के साथ गोल रहे।
12. एकल ऑपरेटरपूरी लाइन संचालित करने के लिए केवल 1 व्यक्ति की आवश्यकता होती है।
13. 5 सेट अनलोडिंग रोलर रैक12 मीटर और 14 मीटर पोल के लिए उपयुक्त।
14. अनुकूलन योग्य कार्य दिशाआपकी वर्कशॉप लेआउट से मेल खाने के लिए मशीनों को बाएं से दाएं या दाएं से बाएं संचालन के लिए कॉन्फ़िगर किया जा सकता है।
15. अनुकूलित डिजाइन उपलब्धहम दुनिया भर में विभिन्न पोल प्रकारों और उत्पादन आवश्यकताओं को पूरा करने के लिए विशेष रूप से मशीनों को डिजाइन और निर्मित कर सकते हैं।

वैकल्पिक विन्यास

• कूलिंग कॉपर-ब्लॉक सिस्टम - वेल्डिंग प्रवेश दर बढ़ाने के लिए लाइट पोल के अंदर स्थापित। शंक्वाकार और अष्टकोणीय पोलों के लिए 2 सेट कॉपर ब्लॉक शामिल हैं।
• मानक स्ट्रीट लाइट पोल के लिए क्लैंपिंग रोलर - व्यास सीमा को 60 – 800 मिमी (गोल और शंक्वाकार पोल) तक बढ़ाता है।
• अष्टकोणीय स्ट्रीट लाइट पोल के लिए क्लैंपिंग रोलर - न्यूनतम व्यास 60 मिमी।
• स्ट्रीट लाइट पोल के लिए रियर क्लैंपिंग डिवाइस - बहुत छोटे पोल (जैसे 1 – 2 मीटर आर्म्स) के लिए एक छोटे उपकरण सहित।

मशीन संरचना

1. ट्रॉली मूवमेंट के लिए लंबा वर्कटेबल
2. मुख्य गैन्ट्री फ्रेम
3. ट्रॉली ड्राइव सिस्टम
4. अनलोडिंग रोलर रैक - 5 सेट (12 मीटर / 14 मीटर पोल के लिए)
5. मध्यम आकार के पोल के लिए क्लैंपिंग रोलर्स
6. वायर फीडर के साथ सबमर्ज्ड आर्क वेल्डिंग सिस्टम
7. फ्लक्स रिकवरी सिस्टम
8. हाइड्रोलिक सिस्टम
9. नियंत्रण प्रणाली
10. ग्राहक पोल आवश्यकताओं के अनुसार क्लैंपिंग रोलर सेट
    • मानक: 1 सेट मोनोपोल / हाई-मास्ट / 5जी पोल के लिए
    • वैकल्पिक: स्ट्रीट लाइट पोल के लिए 1 सेट, न्यूनतम Ø60 मिमी (गोल और शंक्वाकार)
    • वैकल्पिक: स्ट्रीट लाइट पोल के लिए 1 सेट, न्यूनतम Ø60 मिमी (अष्टकोणीय)
    • वैकल्पिक: स्ट्रीट लाइट पोल के लिए रियर क्लैंपिंग डिवाइस (1-2 मीटर छोटे आर्म्स के लिए उपकरण सहित)
11. वैकल्पिक: कूलिंग कॉपर-ब्लॉक सिस्टम (शंक्वाकार और अष्टकोणीय पोलों के लिए 2 सेट)

अनुप्रयोग परिदृश्य

• हाई-मास्ट लाइटिंग पोल
• मोनोपोल (यातायात / सिग्नल / कैमरा)
• 5जी संचार पोल
• मानक और सजावटी स्ट्रीट लाइट पोल
• अष्टकोणीय, बहुभुज और शंक्वाकार पोल

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: यह मशीन अधिकतम कितनी लंबाई और व्यास के पोल को संभाल सकती है?

ए: मानक विन्यास 14,000 मिमी लंबी और 200 – 800 मिमी व्यास तक के पोल को संभालता है। वैकल्पिक स्ट्रीट-लाइट क्लैंपिंग रोलर के साथ, व्यास सीमा 60 मिमी तक बढ़ जाती है।प्रश्न 2: क्या यह मशीन शंक्वाकार/टेपर्ड पोल और सीधे (समान-व्यास) पोल दोनों को वेल्ड कर सकती है?ए: हाँ। सीएनसी सिस्टम व्यास में बदलाव के साथ क्लैंपिंग दबाव और फीडिंग गति को स्वचालित रूप से समायोजित करता है, इसलिए यह शंक्वाकार और समान-व्यास वाले पोलों को संभालता है - जिसमें अष्टकोणीय और बहुभुज प्रोफाइल शामिल हैं।प्रश्न 3: क्या मशीन को मेरे वर्कशॉप लेआउट के लिए अनुकूलित किया जा सकता है?ए: हाँ। हम विभिन्न कार्य दिशाओं (बाएं से दाएं या दाएं से बाएं) वाली मशीनें प्रदान करते हैं और विशेष पोल प्रकारों, लंबाई या उत्पादन आवश्यकताओं के लिए कॉन्फ़िगरेशन को कस्टम-डिजाइन कर सकते हैं।
