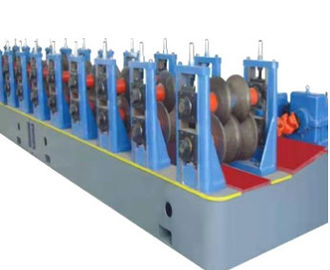

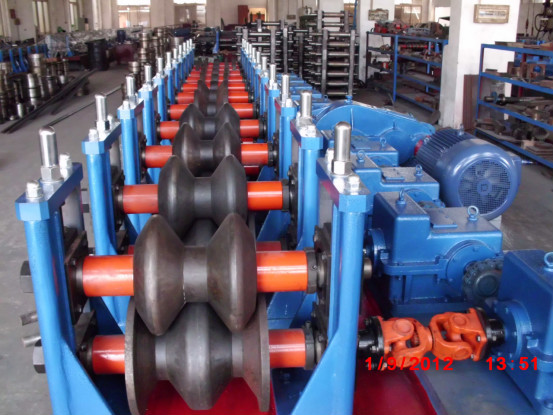

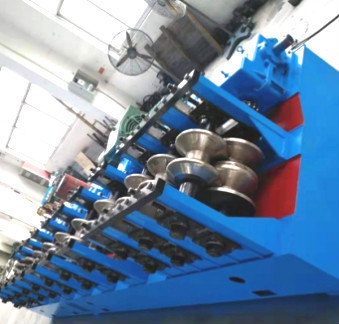

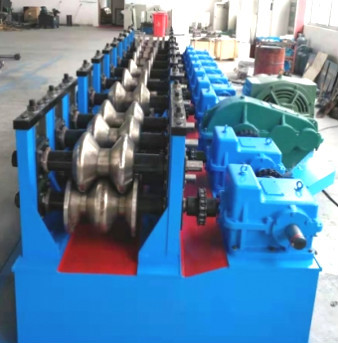

स्टील दो लहरें 3.0 मिमी रेलिंग रोल बनाने की मशीन

एक सेट
MOQ
According to the machine requirements
कीमत
स्टील दो लहरें 3.0 मिमी रेलिंग रोल बनाने की मशीन
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
उत्पत्ति का स्थान:: वूशी, चीन
वोल्टेज: 380V 50 हर्ट्ज 3phases
ब्रांड का नाम:: सीएमसी
उत्पाद का नाम:: दो तरंगें रेलिंग रोलर बनाने की मशीन
टाइल प्रकार:: इस्पात
वीडियो आउटगोइंग-निरीक्षण:: बशर्ते
प्रमुखता देना:

476 मिमी रेलिंग रोल बनाने की मशीन

,

20.7KW रेलिंग रोल बनाने की मशीन

मूलभूत जानकारी
उत्पत्ति के प्लेस: वूशी, चीन
ब्रांड नाम: CMC
मॉडल संख्या: 31085
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: नंगा
प्रसव के समय: आवश्यकताओं के अनुसार
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी
आपूर्ति की क्षमता: वास्तविक स्थिति के अनुसार
उत्पाद विवरण





I. बैसिक मशीन पैरामीटर

  1. कच्चे माल की यांत्रिक गुणों और विशिष्टताओं

सामग्री: Q345B जस्ती चादर

मोटाई: 2.5 mm 3.0 मिमी

चौड़ाई: 450-476 मिमी

वजन: 65 किग्रा

उत्पादों के विनिर्देशों

उत्पाद: उत्पाद ड्राइंग द्वारा

उत्पाद की चौड़ाई: 310 मिमी ± 5 मिमी

उत्पाद की ऊंचाई: 81 मिमी mm 5 मिमी

उत्पाद की विशेषताएं

बनाने की विधि: कोल्ड रोल का गठन

उत्पादन की गति: speed10m / मिनट

खिला दिशा: बाईं फ़ीड

मुख्य वोल्टेज: 380 वी, 50 हर्ट्ज

इकाई कुल शक्ति: लगभग 20.7KW

ड्राइव शाफ्ट असर: 6026

टर्बो लिफ्ट: SWL10-3 / 23-FU3

मुख्य ड्राइव मोटर: YVP180M-4-15

Reducer: ZQ500-48.57

वॉलबोर्ड सामग्री: A3

दस्ता सामग्री: 40

ढालना सामग्री: Gcr15



II। उपकरण संरचना का विवरण

उपकरण फ्रेम को ए 3 स्टील प्लेट द्वारा संसाधित किया जाता है, उम्र बढ़ने के उपचार के बाद, 3-रोलर संरचना, 1 ऊपरी और 2 निचला, निचला रोलर एक निश्चित संरचना को गोद लेता है, ऊपरी रोलर स्लाइडर आंदोलन समायोजन को गोद लेता है, और टरबाइन बॉक्स ड्राइव के 3 सेट संचालित होते हैं ऊपरी और निचले को समायोजित करने के लिए मोटर द्वारा टरबाइन बॉक्स को 3 सेट के बक्से के सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए एक कनेक्टिंग रॉड से जोड़ा जाता है, और 3 स्वतंत्र दीवार प्लेटें एक शाफ्ट द्वारा पूरे मशीन के समानांतरवाद को सुनिश्चित करने के लिए जुड़ी होती हैं।रोलर शाफ्ट का व्यास 110 मिमी है।बाएँ और दाएँ पर नए नए साँचे के दो सेट होते हैं, एक आंतरिक आर्क के लिए और दूसरा बाहरी आर्क के लिए और 15KW मोटर मोटर का एक सेट होता है।यह एक ZQ500 रिड्यूसर द्वारा संचालित है, जो गियर के माध्यम से बाएं और दाएं निचले शाफ्ट को चलाता है। गियर मॉड्यूल 10 मीटर है, प्रत्येक बाएं और दाएं के लिए एक है। उत्पाद को ऑपरेशन कंसोल के माध्यम से संसाधित किया जाता है।



III.Eptions कॉन्फ़िगरेशन चेकलिस्ट



नहीं



भाग का नाम



मात्रा

1



साँचा बनाना



हर तरफ सांचों का एक सेट

2



15KW ड्राइव मोटर



एक सेट

3



मोल्ड शाफ्ट बनाने



3 सेट्स

4



टर्बो लिफ्ट



3 सेट्स

5



भारोत्तोलन ड्राइव मोटर



एक सेट

6



ZQ500 रिड्यूसर



एक सेट

7



विद्युत कंसोल



एक सेट

8



उपकरण लंगर बोल्ट



एक सेट







IV.Our सेवा

· नमूना उपलब्ध हैं और मुफ्त है।

·

· हम माल जमा करने के 15-30 दिनों के बाद वितरण करेंगे।

·

· हमारे सभी सामान सर्वोत्तम मूल्य और उचित मूल्य के साथ हैं।

·

· हम समुद्र के द्वारा वितरण कर सकते हैं, हवा या एक्सप्रेस द्वारा

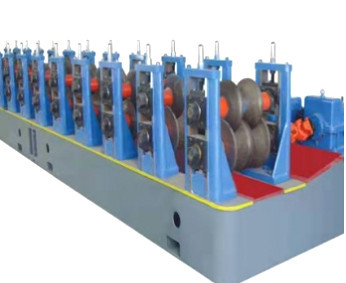

वी। मशीन उपकरण संरचना आरेख:
