| ब्रांड नाम: | CMC |
| Model Number: | सीएनसीएस360/12000 |
| एमओक्यू: | एक सेट |
| कीमत: | as per negotiation, USD,EURO,RMB are acceptable |
| आपूर्ति करने की क्षमता: | मशीन मात्रा के अनुसार |
स्वामित्व वाली विशेषताएंः
1यह सड़क लाइट पोल के वेल्डिंग के लिए उपयुक्त है, जिसमें गोल आकार और कोई विरूपण नहीं है, और वेल्डिंग के दौरान कोई जलना नहीं है।
2. पूर्ण सीएनसी, पूर्ण सर्वो, 3 सेट प्रेसर पैर, जो ध्रुव व्यास कॉपर के परिवर्तन के साथ स्वचालित रूप से समायोजित किया जा सकता है।साइड दबाने पैर पोल के कॉपर दिशा में समायोजित किया जा सकता है.
3तेल के रिसाव से बचने और रखरखाव को बहुत कम करने के लिए कोई हाइड्रोलिक प्रणाली नहीं है।
4विशेष रूप से विकसित प्रणाली ध्रुव के उत्पादन प्रक्रिया में ध्रुव व्यास की मामूली असंगति को पूरा कर सकती है। सफल वेल्डिंग सुनिश्चित करें।
5सीएनसी नियंत्रण के कारण, ऑपरेटर के लिए किसी भी समय प्रेसर पैर की स्थिति को मैन्युअल रूप से समायोजित करना आवश्यक नहीं है क्योंकि पोल का आकार और व्यास बदलता है।कर्मियों और श्रम तीव्रता के लिए आवश्यकताओं को कम करें.
6पोल के ऊपर से अंत तक, सिर और पूंछ की लंबाई जो बिना वेल्डेड छोड़ी गई है, वह मैन्युअल मरम्मत वेल्डिंग के बिना भी बहुत कम है।
7. प्रेसर पैरों की संख्या 3 सेट वी-टेबल है, जिसका फायदा है कि पोल की सतह पर प्रेसर पैरों का दबाव कम होता है,सतह को सुंदर बनाना और इनडेंट के प्रभाव को कम करना,
ट्रॉली तेजी से वेल्डिंग मेजबान के पास वापस जा सकती है, जिससे ऑपरेटर की श्रम तीव्रता कम हो जाती है।
8. पल्स एमआईजी वेल्डिंग फंक्शन, तेज गति, अच्छी मोल्डिंग, आर्गन और सीओ 2 मिश्रित गैस के मिश्रण का उपयोग करते हुए, बहुत कम वेल्डिंग छिड़काव के साथ और लगभग कोई चमकाने की आवश्यकता नहीं है।
9विशेष रूप से डिजाइन किया गया मोबाइल वर्कटेबल, स्थिर आंदोलन गति
10. मशीन वर्कबेंच वी-स्ट्रक्चर का है, जिसका उपयोग पोल को समर्थन देने के लिए किया जाता है। यह बहुत स्थिर है, पोल को माउंट करना आसान है, और श्रम तीव्रता को कम करता है।
11यह विशेष मार्गदर्शन के लिए एक पीछे की गाइड प्लेट से लैस है, जो फ्रंट वेल्डिंग गन की समायोजन आवृत्ति को बहुत कम करता है।
12. सीएनसी स्वतः समायोजन. पोल व्यास के परिवर्तन के साथ, सीएनसी प्रणाली स्वचालित रूप से दबाव समायोजित करता है, स्वचालित रूप से प्रेस पैर की स्थिति समायोजित,स्वचालित रूप से खिला गति और स्थिति से मेल खाता है, और सुचारू वेल्डिंग सुनिश्चित करने के लिए वेल्ड को हमेशा बंद स्थिति में रखता है।
13मशीन के सिर पर स्थापित कैमरे के माध्यम से, वेल्ड सीम कंसोल पर स्क्रीन पर परिलक्षित होता है,वेल्ड सीम के ट्रैकिंग को सरल और आसान बनाना और ऑपरेटर की श्रम तीव्रता को कम करना.
14वेल्डिंग के पश्चात किसी प्रकार का कोई प्रवेषण या समतल होना नहीं चाहिए, बशर्ते कि पूर्ववर्ती प्रक्रिया में विकृति और विकृति न हो और सामग्री विकृति के कारण आंतरिक तनाव से मुक्त हो।
15जब मशीन विभिन्न प्रेसिंग पहिया मर जाता है के साथ सुसज्जित है, यह विभिन्न आकारों के अष्टकोणीय पोल और गोल पोल के लिए उपयुक्त हो सकता है। मोल्ड विन्यास,वैकल्पिक आइटम ग्राहकों की आवश्यकताओं के अनुसार प्रदान किया जा सकता है
उपयोग का दायराः लंबी लाइट पोल के अनुदैर्ध्य स्वचालित वेल्डिंग के लिए उपयुक्त

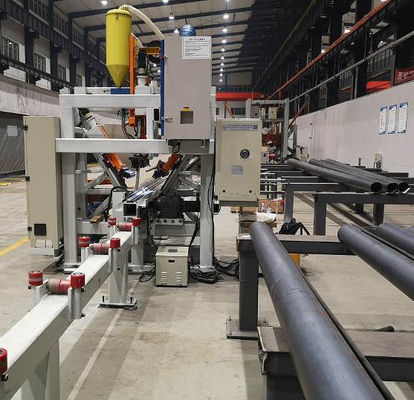

सीएनसी पोल बंद वेल्डिंग मशीन
यह मशीन आम तौर पर अष्टकोणीय और परिपत्र शंकु प्रकाश ध्रुवों को वेल्डिंग के लिए उपयुक्त है। यह वेल्डिंग मशीन एक स्वचालित वेल्डिंग लाइन है। ट्रॉली एक सर्वो मोटर से लैस है,जो वी कार्यतालिका पर प्रकाश पोल को धक्का दे सकता है. तीन सीएनसी प्रेसर पैर स्वचालित रूप से ध्रुव व्यास के परिवर्तन के अनुसार अपनी स्थिति को समायोजित कर सकते हैं। मशीन ध्रुवों को बंद करते हुए वेल्डिंग पूरा करती है।
मशीन निम्नलिखित भागों से मिलकर बनती है:
|
|
|
|
|
|
|
|
7.1: सामान्य आकार का अष्टकोणीय स्ट्रीट लाइट पोल क्लैंपिंग रोलर ((व्यासः60~360mm) 7.2: शंकुधारी पोल क्लैंपिंग रोलर ((व्यासः60~360mm) |
|
|
|
| तकनीकी विशेषताएं | |||
| 1 | प्रकाश ध्रुव व्यास सीमा | 60-360 मिमी | |
| 2 | अधिकतम पोल लंबाई | 12000 मिमी | |
| 3 | V प्रकार ट्रॉली की लंबाई | 13000 मिमी | |
| 4 | प्रकाश ध्रुव मोटाई सीमा | पोल की मोटाई (मिमी) | ध्रुव व्यास सीमा (मिमी) |
| 2.75 | 60~200 | ||
| 4 | 60~360 | ||
| 5 | 120~360 | ||
| 6 | 200~360 | ||
| 5 | क्लैंपिंग रोलर की स्थिति | दोनों पक्ष और प्रकाश पोल के ऊपर | |
| 6 | मुख्य सर्वो मोटर की शक्ति ट्रॉली के लिए | 2.3 KW | |
| 7 | क्लैंपिंग यूनिट के लिए सर्वो मोटर | 730W AC सर्वो मोटर प्रकार | |
| 8 | वेल्डर | 500 ए, पल्स एमआईजी वेल्डिंग सिस्टम | |
| 9 | वेल्डिंग तार का व्यास | 1.2 मिमी | |
| 10 | कार्य गति |
1~2.5m/min (नोटः विभिन्न मोटाई गति अलग हो जाएगा |
|
| 11 | मुख्य विद्युत तत्व | श्नाइडर (फ्रांस का ब्रांड) | |
| 12 | वेल्डर ब्रांड | AOTAI, चीनी प्रसिद्ध ब्रांड | |
| 13 | कुल आकार (मिमी) | 25000x2500x3200 मिमी (LxWxH) | |
| 14 | ऑपरेटर की मात्रा | 1 व्यक्ति | |
