HM2500/18000 सीएनसी पोल बंद वेल्डिंग मशीन स्वचालित सीम वेल्डर

HM2500/18000 सीएनसी पोल बंद वेल्डिंग मशीन स्वचालित सीम वेल्डर

Brand Name: CMC
Model Number: एचएम2500/18000
MOQ: एक सेट
कीमत: According to the machine requirements
Detail Information
उत्पत्ति के प्लेस:
वूशी, चीन
प्रयोग:
सीवन वेल्डिंग
स्थिति:
नया
वेल्डिंग व्यास:
अनुकूलन योग्य
वारंटी:
12 महीने
वोल्टेज:
अनुकूलन योग्य
वजन:
मशीन के आकार के अनुसार
रंग:
अनुकूलन योग्य
सामग्री:
इस्पात
पैकेजिंग विवरण:
नंगा
प्रमुखता देना:

5.5KW पोल शट वेल्डिंग मशीन

,

1 मी / मिनट पोल शट वेल्डिंग मशीन

Product Description



सीएनसी पोल शट वेल्डिंग मशीन

मॉडलःHM2500/18000

हाईमास्ट और मोनोपोल सीम वेल्डिंग मशीन


तकनीकी विशेषताएं
1काम करने योग्य व्यास500-2500 मिमी
2काम करने योग्य लंबाई18000 मिमी
3ध्रुव मोटाई5 ~ 25 मिमी
4क्लैंपिंग पैरों की मात्रा3 इकाइयाँ
5पंप के लिए मोटर की शक्ति5.5KW
6ट्रॉली के लिए चलती मोटर7 किलोवाट, एसी सर्वो
7ऊर्ध्वाधर यात्रा स्ट्रोक2000 मिमी
8ऊर्ध्वाधर यात्रा कार्यबल39 टन ((2 टुकड़े सिलेंडर x19.5 टन)
9साइड ट्रैवल कार्यबल32 टन x 2 टुकड़े
10वेल्डिंग मशीन

मानक विन्यासः

डबल आर्क डबल तार डुबकी आर्क वेल्डिंग

डीसी डुबकी आर्क वेल्डिंग बिजली आपूर्ति मॉडल ZD5-1250B:

इनपुट पावर AC380V, तीन चरण, 50Hz

नामित इनपुट क्षमता 88KVA

आउटपुट करंट DC250A DC1250A

नामित भार अवधि 100%

एसी वर्तमान डुबकी आर्क वेल्डिंग बिजली की आपूर्ति मॉडल BXL5-1250:

इनपुट पावर AC380V, दो-चरण, 50Hz

नामित इनपुट क्षमता 110KVA

आउटपुट करंट DC250A DC1250A

नामित भार अवधि 60%

वेल्डिंग मशीन का ब्रांड: तांगशान काईयुआन



वेल्डिंग मशीन

विकल्पः लिंकन, संयुक्त राज्य अमेरिका

डबल आर्क डबल तार डुबकी आर्क वेल्डिंग

डीसी डुबकी आर्क वेल्डिंग बिजली आपूर्ति मॉडल डीसी-1000

तार फीडर: NA3

नियंत्रक: NA3

एसी वर्तमान डुबकी आर्क वेल्डिंग बिजली आपूर्ति मॉडल एसी-1200

तार फीडर: NA3

नियंत्रक: NA4

11वेल्डिंग तार का व्यास3~5mm वेल्डिंग तार, चयन करने के लिए पोल मोटाई के अनुसार
12कार्य गति0.2~1m/min (नोट: विभिन्न मोटाई की गति अलग होगी)
13वेल्डिंग दिशावेल्डिंग का आरंभ बेस बड़े छोर से ऊपर छोटे छोर तक होता है।
14घुसपैठ की क्षमता90 प्रतिशत
15मुख्य विद्युत तत्वश्नाइडर (फ्रांस का ब्रांड)
16पीएलसीसीमेंस
17मुख्य मोटर ब्रांड (हाइड्रोलिक पंप के लिए)सीमेंस
18सर्वो मोटरसीमेंस
19वेल्डिंग शक्ति ब्रांड और मॉडल

जलमग्न आर्क वेल्डिंग

कैयुआन (चीन में पैनासोनिक जापान का कारखाना)

विकल्पः लिंकन, संयुक्त राज्य अमेरिका

20वजन40 टन
21कुल आकार (मिमी)43000x6500x5500 मिमी (LXWXH)



आवेदनः स्वचालित सीम वेल्डिंग पोल के लिए(उच्चस्तंभ के लिए,एकाधिकार आदि।)

हाईमास्ट पोल और मोनोपोल शट-वेल्डिंग मशीन, यह एक खोल या दो खोल प्रकार बहुभुज और सर्कल कॉपर पोल के लिए उपयुक्त है। यह स्वचालित वेल्डिंग लाइन है,गैन्ट्री प्रकार की संरचना स्थिर है और वेल्डिंग प्रणाली के साथ है, गति समायोज्य चलाने के लिए SERVO मोटर के साथ पूरी तरह से पोल लंबाई ट्रॉली, हाइड्रोलिक सिलेंडर एक ही समय में पोल को बंद करने और वेल्डिंग करने के लिए क्लैंपिंग व्हील को धक्का देता है।
दो सीम पोल के लिए, जब पहली सीम वेल्डिंग समाप्त हो जाती है, तो निचला रोलर उठ जाएगा और दूसरी सीम वेल्डिंग शुरू करने के लिए पोल को दूसरी सीम स्थिति में घुमाएगा।

मशीन में निम्नलिखित वस्तुएं शामिल हैंः

  1. ट्रॉली और पोल चलाने के लिए लंबी कार्य तालिका।

  2. मुख्य गैन्ट्री इकाई।

  3. चलती पोल ट्रॉली के लिए ड्राइविंग सिस्टम

  4. हाइड्रोलिक क्लैंपिंग (पोल के लिए क्लैंपिंग पहियों सहित)

  5. वेल्डिंग तारों को खिला प्रणाली सहित डुबकी आर्क वेल्डिंग प्रणाली।

  6. प्रवाह वसूली प्रणाली

  7. जल शीतलन प्रणाली के साथ आंतरिक तांबे की पट्टी

  8. बढ़ते प्रकार का रोलर, 2 इकाइयां

  9. हाइड्रोलिक प्रणाली

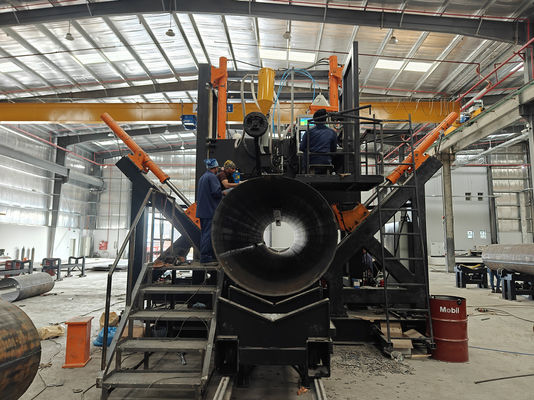

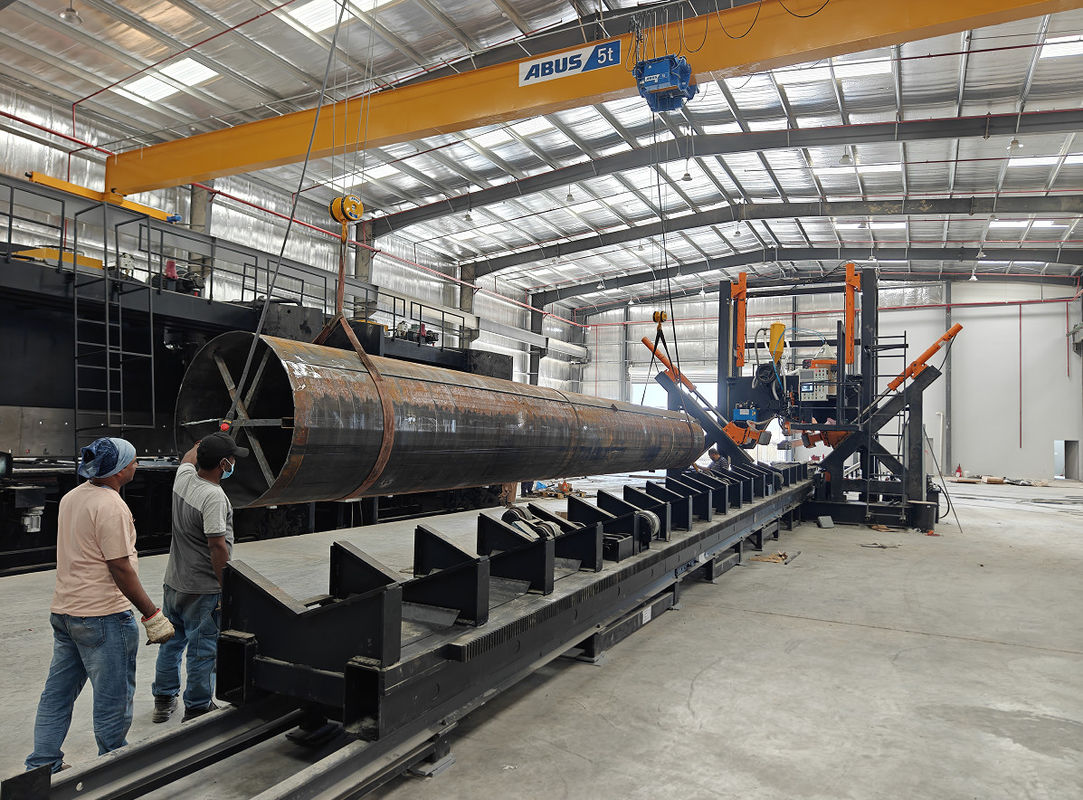

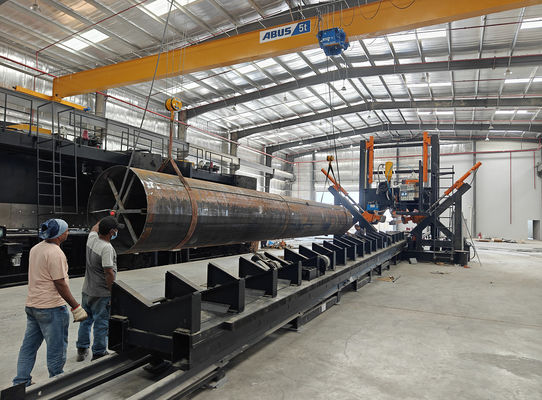

  10. संदर्भ के लिए फोटो

  11. HM2500/18000 सीएनसी पोल बंद वेल्डिंग मशीन स्वचालित सीम वेल्डर 0
