| Brand Name: | CMC |
| Model Number: | HM1200 / 12000 |
| MOQ: | एक सेट |
| कीमत: | According to the machine requirements |
| Payment Terms: | एल / सी, डी / ए, डी / पी, टी / टी |
| Supply Ability: | वास्तविक स्थिति के अनुसार |
HM1200 / 12000

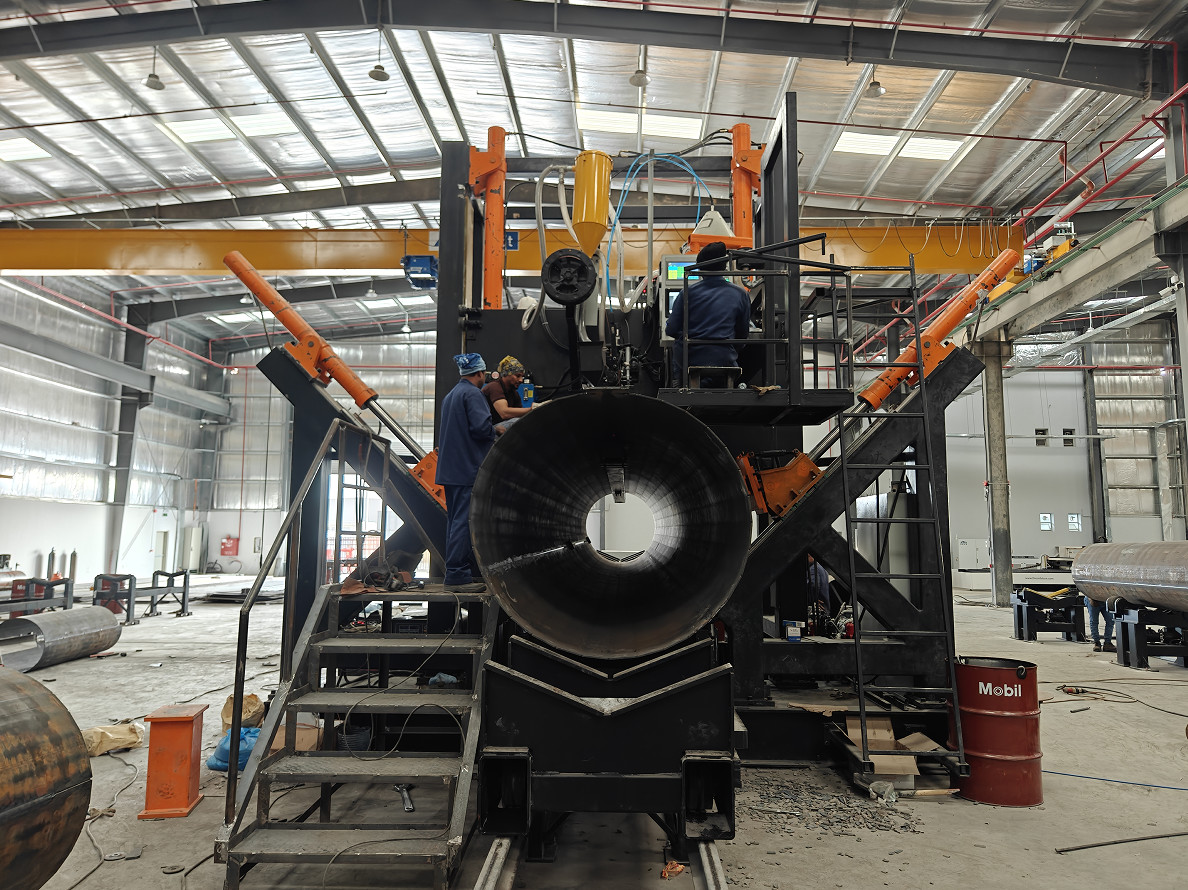

हाईमास्ट और मोनोपोल सीम वेल्डिंग मशीन
मशीन में निम्नलिखित वस्तुएं शामिल हैंः
ट्रॉली और पोल चलाने के लिए लंबी कार्य तालिका।
मुख्य गैन्ट्री इकाई
पोल ट्रॉली चलाने के लिए ड्राइविंग सिस्टम
हाइड्रोलिक क्लैंपिंग (पोल के लिए क्लैंपिंग पहियों सहित)
वेल्डिंग तारों को खिला प्रणाली सहित डुबकी आर्क वेल्डिंग प्रणाली।
प्रवाह वसूली प्रणाली
जल शीतलन प्रणाली के साथ आंतरिक तांबे की पट्टी
बढ़ते प्रकार के रोलर, 2 इकाइयां
हाइड्रोलिक प्रणाली
नियंत्रण प्रणाली
| तकनीकी विशेषताएं | ||
| 1 | काम करने योग्य व्यास | 300-1200 मिमी |
| 2 | काम करने योग्य लंबाई | 12000 मिमी |
| 3 | ध्रुव मोटाई | 4.5~12 मिमी |
| 4 | क्लैंपिंग पैरों की मात्रा | 3 इकाइयाँ |
| 5 | पंप के लिए मोटर की शक्ति | 5.5 किलोवाट |
| 6 | ट्रॉली के लिए चलती मोटर | 7 किलोवाट, एसी सर्वो |
| 7 | ऊर्ध्वाधर यात्रा स्ट्रोक | 1000 मिमी |
| 8 | ऊर्ध्वाधर यात्रा कार्यबल | 39 टन ((2 टुकड़े सिलेंडर x19.5 टन) |
| 9 | साइड ट्रैवल कार्यबल | 32 टन x 2 टुकड़े |
| 10 | वेल्डिंग मशीन |
विसर्जित आर्क वेल्डिंग, 630A~1000A, ग्राहक पक्ष की आवश्यकताओं के आधार पर। 630A~1000A |
| 11 | वेल्डिंग तार का व्यास | 2.5~4mm वेल्डिंग तार, चयन करने के लिए पोल मोटाई के अनुसार |
| 12 | कार्य गति | 0.3~2m/min (नोटः विभिन्न मोटाई गति अलग हो जाएगा |
| 13 | वेल्डिंग दिशा | वेल्डिंग का आरंभ बेस बड़े छोर से ऊपर छोटे छोर तक होता है। |
| 14 | घुसपैठ की क्षमता | 90 प्रतिशत |
| 15 | मुख्य विद्युत तत्व | श्नाइडर (फ्रांस का ब्रांड) |
| 16 | पीएलसी | सीमेंस |
| 17 | मुख्य मोटर ब्रांड (हाइड्रोलिक पंप के लिए) | सीमेंस |
| 18 | सर्वो मोटर | सीमेंस |
| 19 | वेल्डिंग शक्ति ब्रांड और मॉडल |
जलमग्न आर्क वेल्डिंग काईयुआन (चीन में पैनासोनिक जनपान कारखाना) |
| 20 | वजन | 26 टन |
| 21 | कुल आकार (मिमी) | 31000x5500x5100 मिमी (LXWXH) |
आवेदनः
ऑटोमैटिक सीम वेल्डिंग पोल के लिए(उच्चस्तंभ के लिए,एकाधिकार आदि) ।

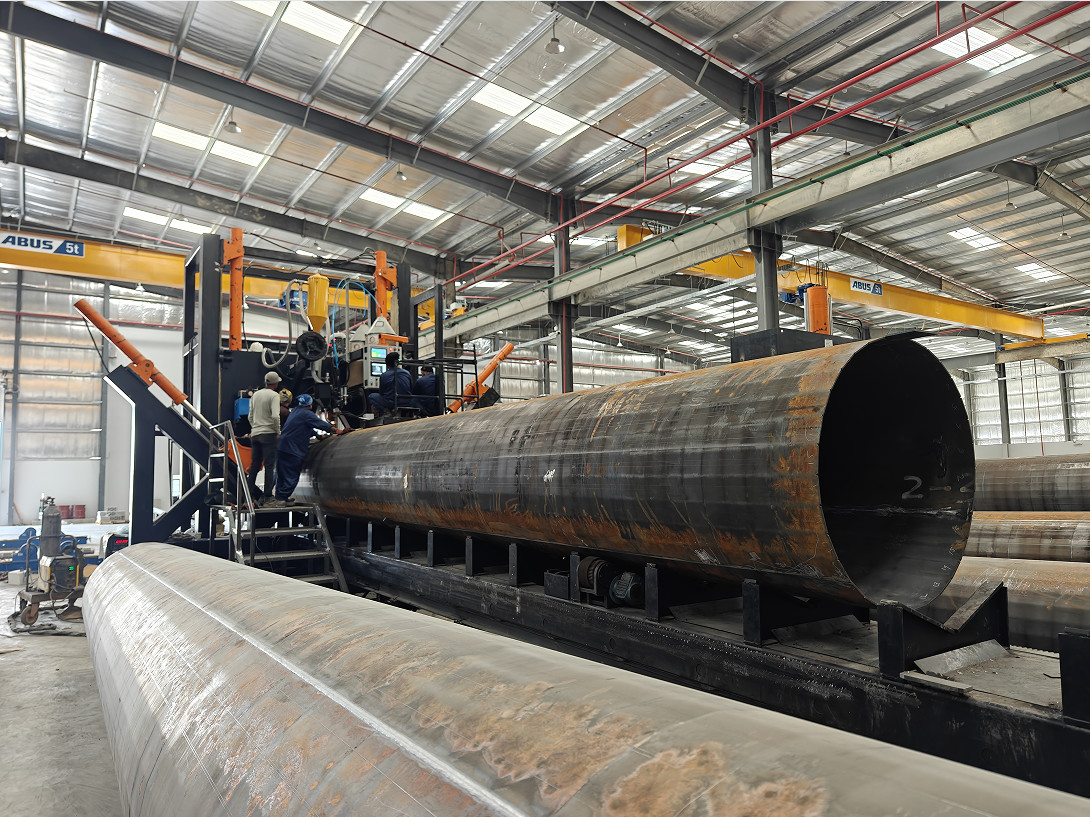

HIGHMAST POLE SHUT-WELDING MACHINE, यह एक खोल या दो खोल प्रकार बहुभुज और सर्कल कॉपर पोल के लिए उपयुक्त है। यह स्वचालित वेल्डिंग लाइन है,गैन्ट्री प्रकार की संरचना स्थिर है और वेल्डिंग प्रणाली के साथ है, गति समायोज्य चलाने के लिए SERVO मोटर के साथ पूरी तरह से पोल लंबाई ट्रॉली, हाइड्रोलिक सिलेंडर क्लैंपिंग व्हील को धक्का देता है ताकि पोल को बंद किया जा सके और एक ही समय में वेल्डिंग की जा सके।
दो सीम पोल के लिए, जब पहली सीम वेल्डिंग समाप्त हो जाती है, तो निचला रोलर उठ जाएगा और दूसरी सीम वेल्डिंग शुरू करने के लिए पोल को दूसरी सीम स्थिति में घुमाएगा।
