2.2kw 6x1500 2.0 मिमी स्टील कुंडली मारना लाइन

प्रमाणन
चीन Wuxi CMC Machinery Co.,Ltd प्रमाणपत्र
चीन Wuxi CMC Machinery Co.,Ltd प्रमाणपत्र
मैं अब ऑनलाइन चैट कर रहा हूँ

2.2kw 6x1500 2.0 मिमी स्टील कुंडली मारना लाइन

2.2kw 6x1500 2.0 मिमी स्टील कुंडली मारना लाइन
2.2kw 6x1500 2.0 मिमी स्टील कुंडली मारना लाइन 2.2kw 6x1500 2.0 मिमी स्टील कुंडली मारना लाइन 2.2kw 6x1500 2.0 मिमी स्टील कुंडली मारना लाइन 2.2kw 6x1500 2.0 मिमी स्टील कुंडली मारना लाइन

बड़ी छवि :  2.2kw 6x1500 2.0 मिमी स्टील कुंडली मारना लाइन

उत्पाद विवरण:
उत्पत्ति के प्लेस: वूशी, चीन
ब्रांड नाम: CMC
मॉडल संख्या: 6x1500
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
पैकेजिंग विवरण: नंगा
प्रसव के समय: आवश्यकताओं के अनुसार
आपूर्ति की क्षमता: वास्तविक स्थिति के अनुसार

2.2kw 6x1500 2.0 मिमी स्टील कुंडली मारना लाइन

वर्णन
शर्त:: नया नाम: स्टील का तार slitting मशीन
आवेदन:: अनुदैर्ध्य काटने के लिए स्टील का तार विक्रय स्थल:: कम लागत और उच्च गति
उत्पत्ति का स्थान:: वूशी, चीन ब्रांड का नाम:: सीएमसी
हाई लाइट:

2.0mm कुंडल slitting लाइन

,

2.2kw कुंडल slitting रेखा

6x1500 स्टील का तार slitting लाइन 0.2-2.0mm स्टील का तार slitting मशीन

हम कर सकते हैं:
(1) आप अपने कर्मचारियों को प्रशिक्षित करने में मदद करें।
(२) अपने प्लांट को डिज़ाइन करें और बिजली की खपत की गणना करें।
(३) मशीनों को स्थापित करने और अपने कर्मचारियों को ऑनलाइन प्रशिक्षित करने में आपकी मदद करने के लिए इंजीनियर भेजें।
(4) आप के लिए उच्च गुणवत्ता वाले कच्चे माल के आपूर्तिकर्ताओं का परिचय

विशेष सूचना:
वारंटी समय एक वर्ष है।
यदि आपके पास मशीनों के संचालन में कोई सवाल है, तो आप हमें कॉल कर सकते हैं या ई-मेल भेज सकते हैं, हम आपके लिए ASAP की समस्या का समाधान करेंगे।





पैकेजिंग और वितरण
पैकेजिंग विवरण
अंतरराष्ट्रीय समुद्री मानकों के अनुसार:
--- लंबी मशीन के लिए:
1) बड़ी मशीनों को तय करने के लिए स्टील के तार और लकड़ी का उपयोग करें;
2) बाहरी मोटर की सुरक्षा के लिए शॉकप्रूफ फिल्म का उपयोग करें।
--- मध्य मशीन के लिए:
मशीनों को पैक करने के लिए लकड़ी के बॉक्स, वाटरप्रूफ पेपर और शॉकप्रूफ फिल्म का इस्तेमाल करें।


आवेदन:

यह लाइन स्टील कॉइल अनकोलिंग, प्लेट स्लिटिंग और कॉइल स्टील स्लाटिंग प्रक्रिया के लिए है





तकनीकी मापदंड:

  1. कच्चा माल अधिकतम।मोटाई 6 मिमी, मिन।मोटाई 2.5 मिमी।हॉट रोल्ड माइल्ड स्टील।

  2. सामग्री की चौड़ाई: 800-1550 मिमी

  3. स्टील का तार का वजन: अधिकतम 25 टन

  4. स्टील का तार का भीतरी व्यास: 508 मिमी-760 मिमी

  5. स्टील का तार का बाहरी व्यास: Max.1800 मिमी

  6. चुटकी रोलर व्यास: 190 मिमी

  7. पिंचिंग रोलर मोटर पावर: 2.2kw, गियरबॉक्स मॉडल: BWD13, दर: 187

  8. पिंचिंग रोलर काम करने की गति: 3 मी / मिनट

  9. रॉलर लेवलिंग रोलर की मात्रा: 3, एक ऊपर, नीचे दो।

  10. रफ लेवलिंग रोलर व्यास: 125 मिमी

  11. फिनिशिंग उत्पादों को खत्म करने के लिए, चौड़ाई सहनशीलता को कम करना:, 0.20 मिमी

  12. फिनिशिंग उत्पादों के लिए, कुंडल का अधिकतम वजन: 15ton

  13. फिनिशिंग उत्पादों के लिए, स्टील का तार भीतरी व्यास: 760 मिमी

  14. Slitting इकाई मोटाई: 2.5 ~ 4.5 मिमी, C245

  15. लूपिंग पिट विनिर्देशों: 5500 × 2200 मिमी × 2500 मिमी लंबाई × चौड़ाई × गहराई

  16. शाफ्ट शाफ्ट व्यास: 220 मिमी

  17. Slitting शाफ्ट सामग्री: 40Cr

  18. स्लिटिंग यूनिट मुख्य मोटर शक्ति: 37kw (960RPM), GEAR BOX650

  19. ब्लेड, स्पेसर, रबर की अंगूठी का विवरण, संलग्नक सूची देखें।

  20. Slitting ब्लेड सामग्री: H13K, कठोरता HRC55-58

  21. स्क्रैप रिवाइंड मैकेनिज्म मेन मोटर पावर: YLJ6.3KG / M

  22. रिवाइंडिंग स्पीड, मोटाई 4.5 मिमी, अधिकतम।20 मी / मिनट।मोटाई 2.5 मिमी, अधिकतम।25 m / मिनट एसी आवृत्ति गति समायोज्य

  23. रिवाइंडिंग यूनिट मुख्य मोटर पावर: 90kw (960rpm), गियरबॉक्स: 850

  24. आयाम का विवरण, संलग्न ड्राइंग देखें

सभी डिवाइस का विवरण:

1. हाइड्रोलिक कुंडल लोडिंग डॉली

यह डोली स्टील का तार ले जा सकती है और इसे ऊपर और नीचे ले जा सकती है। हाइड्रोलिक व्हील सिलेंडर से रेल-वॉक गाइड समाप्त हो जाता है, ऊपर और नीचे हाइड्रोलिक सिलेंडर द्वारा समाप्त हो जाता है, डॉली का चलना मोटर और गियरबॉक्स रिड्यूसर द्वारा समाप्त होता है।



2. हाइड्रोलिक डिकॉयलर

डबल-हेड अम्ब्रेला प्रकार, सहित: लेफ्ट और राइट यूनिट,

खुला और बंद: हाइड्रोलिक

इसमें गाइड स्टाइल बेस, ब्रैकेट, अरेस्टर मैकेनिज्म, डिकॉयलिंग शाफ्ट और अम्ब्रेला टाइप डबल-हेड शामिल हैं।

डिकॉयलर बाएं से दाएं और एक साथ केंद्रीकृत हो सकता है।



3. प्रकाश प्रकार हाइड्रोलिक प्रेस-गाइड, फावड़ा सिर, सलामी बल्लेबाज, पिंचिंग तंत्र:

इसमें फ्रेम-स्टाइल बेस, हाइड्रोलिक प्रेस-गाइड आर्म, हाइड्रोलिक फावड़ा-हेड मैकेनिज्म, हाइड्रोलिक ओपनर मैकेनिज्म, हाइड्रॉलिक ओपनिंग मशीन आदि से बना है।



3.1 हाइड्रोलिक प्रेस-गाइड तंत्र: इसमें हाइड्रोलिक प्रेस-गाइड आर्म, प्रेशर-गाइड स्टील व्हील, स्प्रोकेट व्हील और चेन ट्रांसमिशन तंत्र शामिल हैं, जो 5.5Kw साइक्लोइड पिनव्हील गति मोटर को कम करने आदि से सुसज्जित है।



3.2 हाइड्रोलिक फावड़ा-सिर तंत्र: इसमें फावड़ा-सिर खोल, हाइड्रोलिक फावड़ा-सिर, फावड़ा-सिर हाइड्रोलिक उठाने और संतुलन तंत्र आदि शामिल हैं।



3.3 हाइड्रोलिक ओपनर मैकेनिज्म: इसमें गाइड पिलर और गाइड स्लीव, हाइड्रोलिक ओपनर प्रेस-डाउन और लिफ्टिंग मैकेनिज्म आदि शामिल हैं।



3.4 हाइड्रोलिक पिंचिंग मैकेनिज्म: इसमें ब्रैकेट, स्लाइडिंग ब्लॉक बेस, 2 पिंचिंग रोल, अपर रोल हाइड्रोलिक लिफ्टिंग और प्रेस-डाउन मैकेनिज्म, पावर पार्ट्स, गियरबॉक्स शामिल हैं।आदि।



4. कार्यबल की लंबाई: 3 मी



5. रफ लेवलिंग यूनिट

रफ लेवलिंग यूनिट में फंक्शनिंग के लिए तीन रोलर्स होते हैं।यह निष्क्रिय मोड है।



6. फिसलने से पहले गाइडिंग डिवाइस

गाइडिंग डिवाइस में वर्किंग ब्रैकेट, गाइड रेल, स्क्रू मैंडल एडजस्टिंग और सेंट्रलाइजिंग मैकेनिज्म, एक्टिव गाइड बेस स्टेज, वर्टिकल रोलर मैकेनिज्म होते हैं।

Slitting इकाई से पहले सभी डिवाइस।



7. बैठने की इकाई:

इसमें मेनफ्रेम भाग और शक्ति भाग शामिल हैं।

पावर पार्ट: इसमें पावर बेस, डिकेलरेटर, एसी स्पीड-एडजस्टेबल मोटर, गियर डिस्ट्रीब्यूशन केस, कपलिंग, क्लच, कनेक्शन पीस, यूनिवर्सल क्रॉस ट्रांसमिशन आदि शामिल हैं।

मेनफ्रेम हिस्सा: इसमें बेस स्टेज, फिक्स्ड-स्टाइल ब्रैकेट, ब्लेड शाफ्ट का बड़ा स्लाइडिंग ब्लॉक, ब्लेड शाफ्ट दो टुकड़े, सक्रिय ब्रैकेट, टूल शाफ्ट का स्लाइडिंग ब्लॉक, सक्रिय ब्रैकेट हाइड्रोलिक एंट्री और एग्जिट ब्लेड-चेंजिंग एडजस्टिंग मैकेनिज्म, अपर टूल शाफ्ट इलेक्ट्रिक शामिल हैं। उठाने और प्रेस-डाउन समायोज्य मैकेनि, आदि।



8. स्क्रैप उल्टा तंत्र:

इसमें ब्रैकेट, रिवाइंडिंग शाफ्ट, बेयरिंग बेस, 2 शंकु रिवाइंडिंग डिस्क, चेन और स्प्रोकेट व्हील ट्रांसमिशन मैकेनिज्म, रिड्यूसर, कपलिंग, मोटर आदि शामिल हैं।



9. लूपिंग और संक्रमण कार्य करने योग्य:

इसमें ब्रैकेट, बेयरिंग बेस, रोलरवे, सपोर्टिंग प्लेट,

गड्ढे की लंबाई लंबाई × चौड़ाई × गहराई: तकनीकी पैरामीटर के रूप में

ऊपर उठने के लिए हाइड्रोलिक सिलिंडर के साथ ट्रांजेक्शन वर्कटेबल।

यह बाएँ और दाएँ दो भागों सहित है।



10. पूर्व-जुदाई, तनाव तंत्र, हाइड्रोलिक प्रेस-पृथक्करण तंत्र, प्लेट-सहायक तंत्र:

इसमें बेस, बेयरिंग बेस, प्री-सेपरेशन बेयरिंग, डंपिंग ब्रैकेट, डंपिंग प्लेट, डंपिंग प्लेट हाइड्रोलिक लिफ्टिंग एंड प्रेस-डाउन मैकेनिज्म, टेंशन रेवरेटिंग ब्रैकेट, 2 टेंशन रिफ्लेक्टर रोल्स, प्रेस-सेपरेशन ब्रैकेट, प्रेस-सेपरेशन शाफ्ट, प्रेस-सेपरेशन शामिल हैं। , हाइड्रोलिक प्रेस-डाउनिंग एंड लिफ्टिंग मैकेनिज्म, हाइड्रोलिक प्लेट-सपोर्टिंग मैकेनिज्म, हाइड्रोलिक प्लेट-सपोर्टिंग लिफ्टिंग एंड बैलेंस मैकेनिज्म, सेपरेशन शीट्स, नायलॉन स्पेसर झाड़ियों आदि से लैस है।



11. पुनरावृत्ति इकाई:

इसमें बेस, रिकॉइलिंग गियर केस, रीकॉइलिंग शाफ्ट, आर्च प्लेट, विस्तार-रखने की डिस्क, विकर्ण स्लाइडिंग ब्लॉक विस्तार और प्रत्यावर्तन तंत्र, हाइड्रोलिक चिमटे से चिमटा तंत्र, विस्तार और रोटेटरी तेल सिलेंडर तंत्र, बन्दी तंत्र, युग्मन, हाइड्रोलिक सक्रिय सहायक शाखा , सहायक आधार, एसी गति-समायोज्य मोटर आदि से लैस है।



12. हाइड्रोलिक उतराई डोली:

यह डोली अलग-थलग-कॉइल, हाइड्रोलिक चाल और लिफ्ट ले जा सकती है, डोली के चलने से मोटर चार-पहिया गाइड ट्रैक और लाइन से बाहर निकल जाती है।



13. विद्युत प्रणाली:

केंद्रीय नियंत्रण तालिका।

इसमें कैबिनेट, मुख्य इलेक्ट्रिकल कंट्रोल ऑपरेटिंग कैबिनेट, सहायक ऑपरेटिंग कैबिनेट और अन्य इलेक्ट्रिक्स शामिल हैं।मोटर को खिसकाना और पुनरावृत्ति करना।

उपकरण सुरक्षा सुरक्षा, आपातकालीन स्टॉप और पावर-कट बटन, मशीन-पड़ाव फैलाव दीपक आदि सेट करते हैं।



14 हाइड्रोलिक प्रणाली:

हाइड्रोलिक पावर 25L / मिनट

सहित: हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, संयुक्त, मुलायम पाइप, हार्ड पाइप और इतने पर।

Slitting ब्लेड, स्पेसर, स्पेस प्लेट, स्पेसर बैरल, रबर रिंग लिस्ट (मशीन के साथ नहीं, अतिरिक्त लागत की जरूरत है)

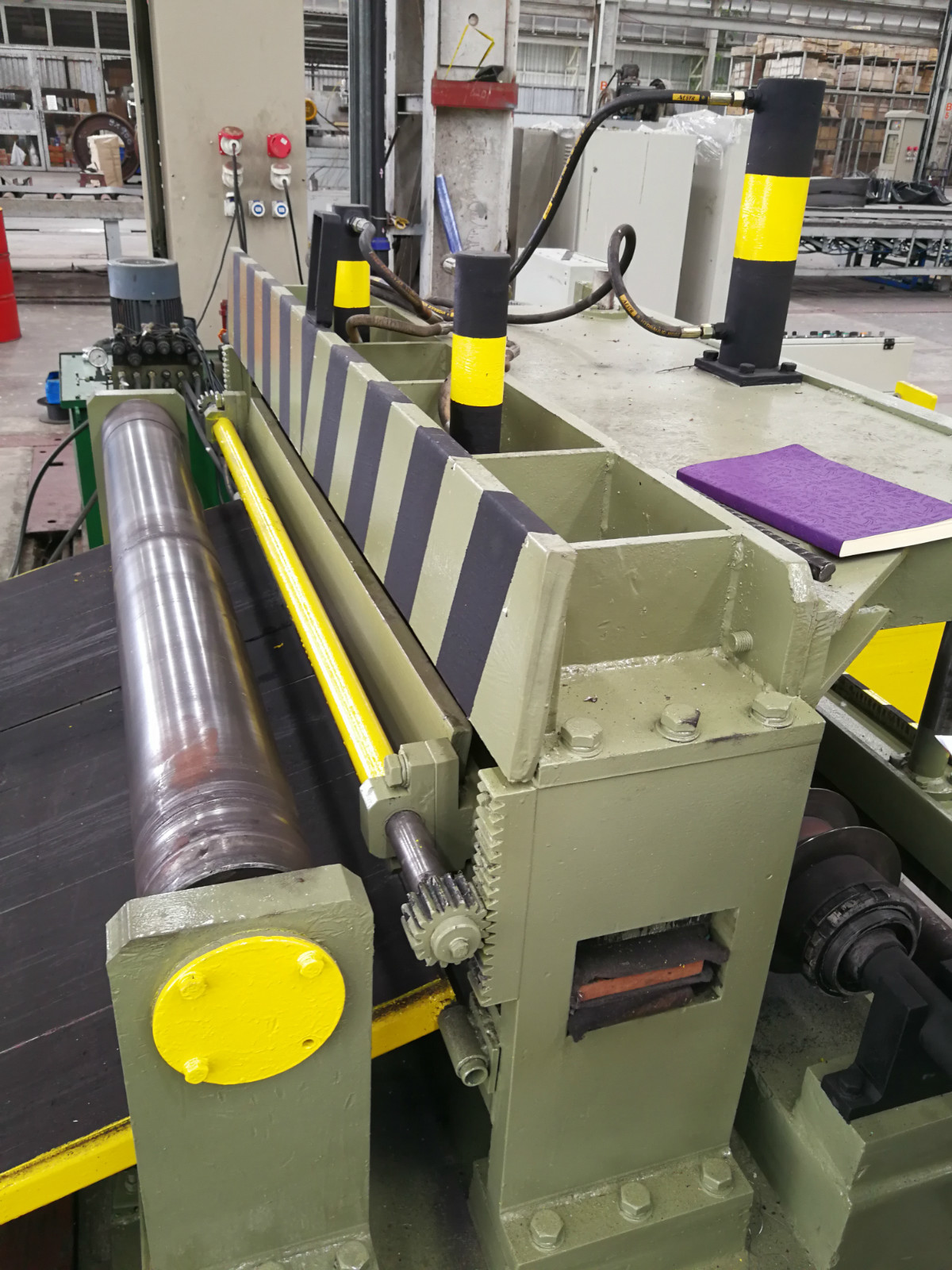

2.2kw 6x1500 2.0 मिमी स्टील कुंडली मारना लाइन 0

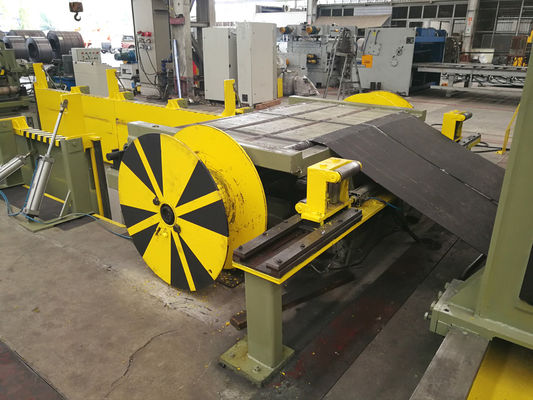

2.2kw 6x1500 2.0 मिमी स्टील कुंडली मारना लाइन 1

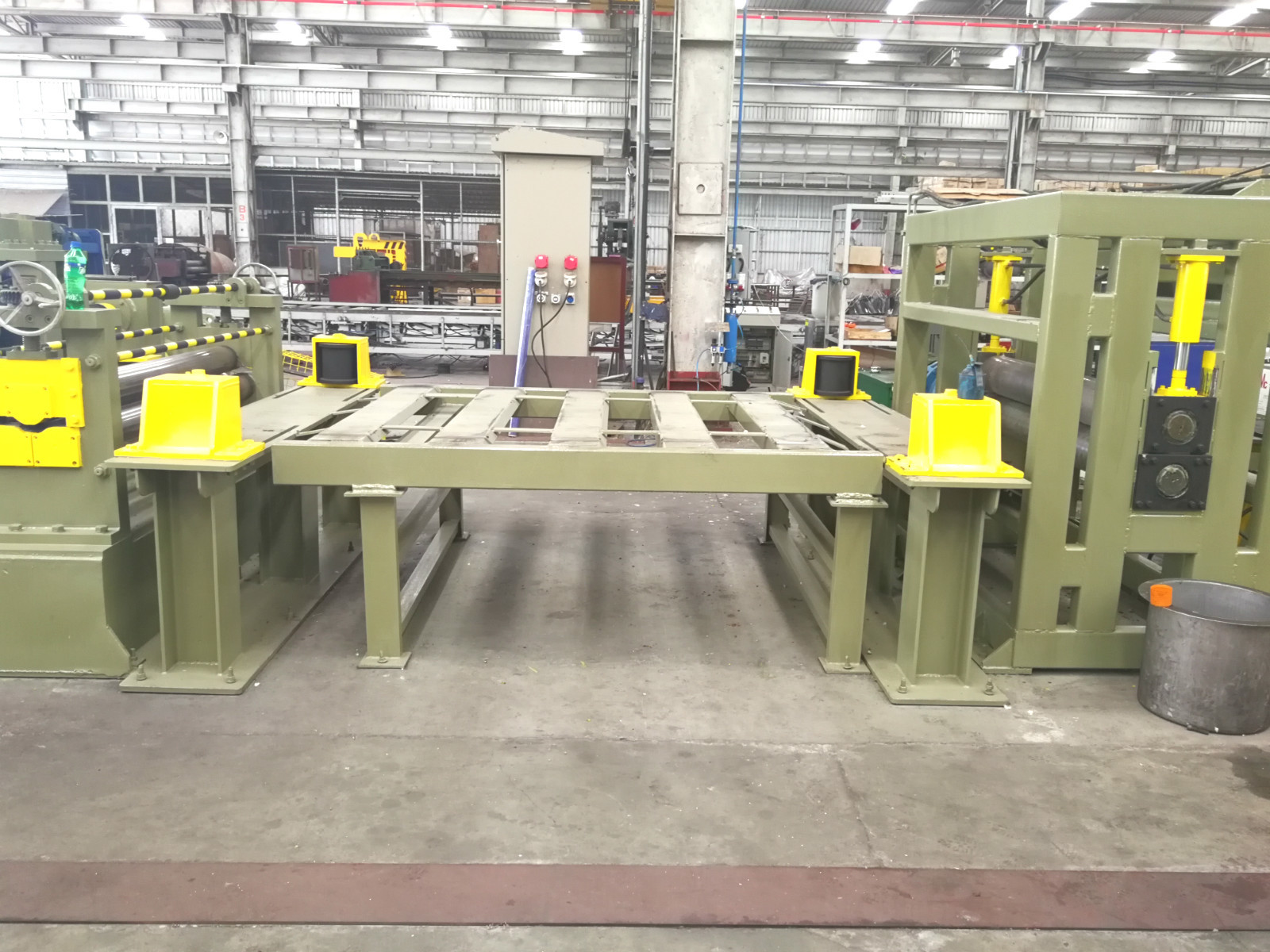

2.2kw 6x1500 2.0 मिमी स्टील कुंडली मारना लाइन 2

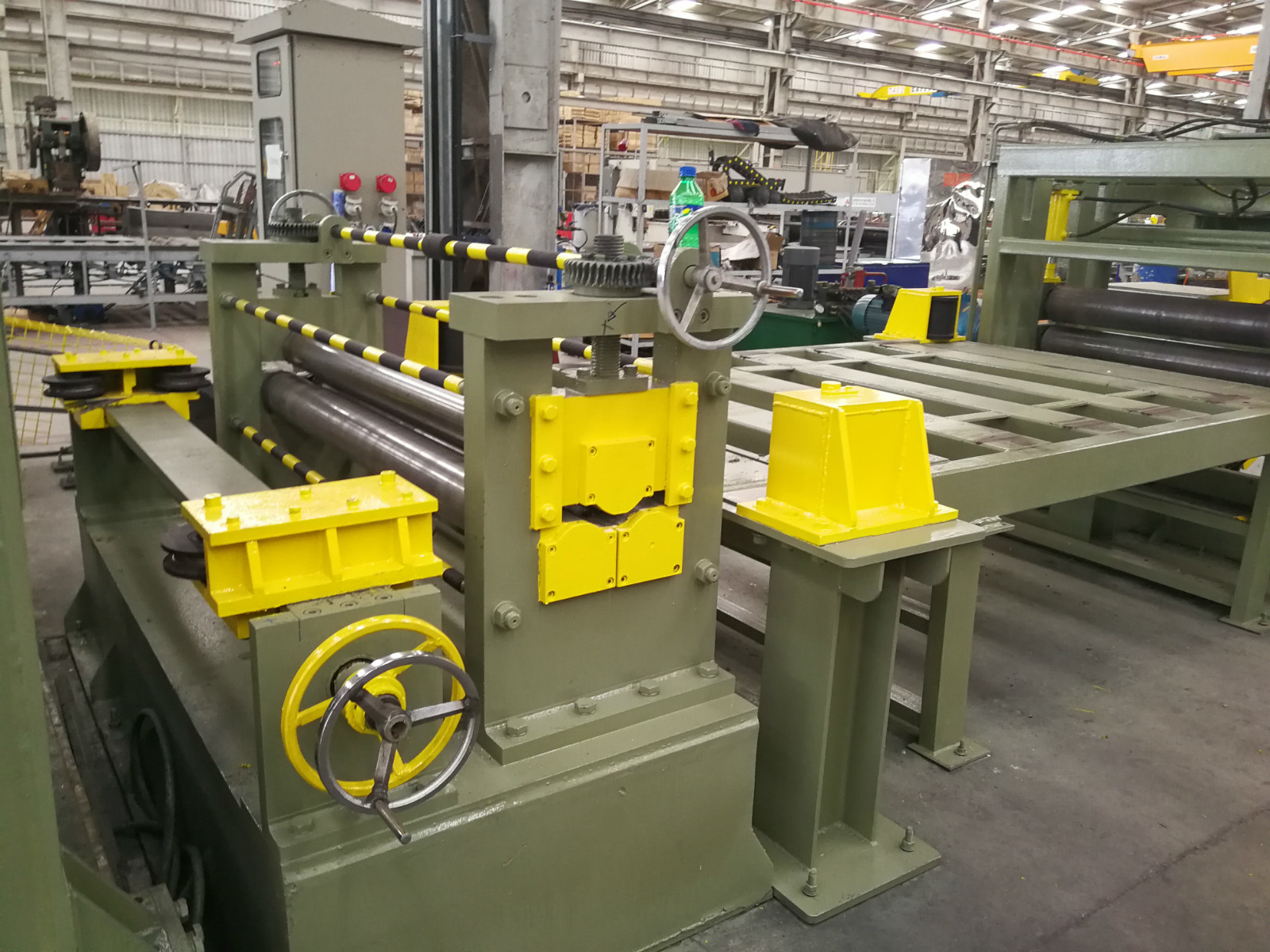

2.2kw 6x1500 2.0 मिमी स्टील कुंडली मारना लाइन 3
