उत्पाद विवरण:
|
| हाई लाइट: | रेलिंग प्लेट झुकने की मशीन,15KW प्लेट झुकने की मशीन |
||
|---|---|---|---|

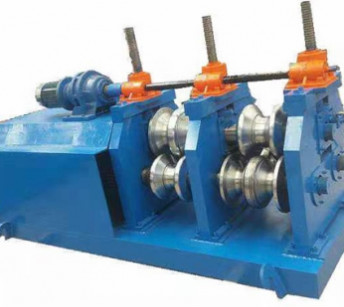

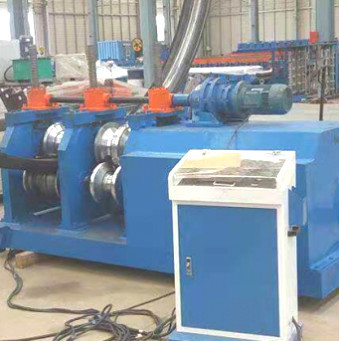

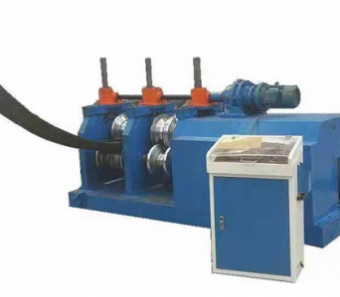

रेलिंग प्लेट झुकने वाली मशीन
ए।मोटाई: 2.5--4 मिमी (mm 0.2 मिमी), चौड़ाई: 750 मिमी, 5 मिमी,
b.Yield की ताकत 235Mpa है, साइड 10mm से कम झुकती है (5mm पर बेस),
c.Coil इनर-व्यास: 8508-;600mm;कुंडल भीतरी व्यास: 001800mm,
d.Coil वजन: T10T
I. बैसिक मशीन पैरामीटर
II, उपकरण संरचना का अवलोकन
उपकरण फ्रेम को ए 3 स्टील प्लेट द्वारा संसाधित किया जाता है, उम्र बढ़ने के उपचार के बाद, 3-रोलर संरचना, 1 ऊपरी और 2 निचला, निचला रोलर एक निश्चित संरचना को गोद लेता है, ऊपरी रोलर स्लाइडर आंदोलन समायोजन को गोद लेता है, और टरबाइन बॉक्स ड्राइव के 3 सेट संचालित होते हैं ऊपरी और निचले को समायोजित करने के लिए मोटर द्वारा टरबाइन बॉक्स को 3 सेट के बक्से के सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए एक कनेक्टिंग रॉड से जोड़ा जाता है, और 3 स्वतंत्र दीवार प्लेटें एक शाफ्ट द्वारा पूरे मशीन के समानांतरवाद को सुनिश्चित करने के लिए जुड़ी होती हैं।रोलर शाफ्ट का व्यास 110 मिमी है।बाएँ और दाएँ पर नए नए साँचे के दो सेट होते हैं, एक आंतरिक आर्क के लिए और दूसरा बाहरी आर्क के लिए और 15KW मोटर मोटर का एक सेट होता है।यह एक ZQ500 रिड्यूसर द्वारा संचालित है, जो गियर के माध्यम से बाएं और दाएं निचले शाफ्ट को चलाता है। गियर मॉड्यूल 10 मीटर है, प्रत्येक बाएं और दाएं के लिए एक है। उत्पाद को ऑपरेशन कंसोल के माध्यम से संसाधित किया जाता है।
III, उपकरण कॉन्फ़िगरेशन चेकलिस्ट
| नहीं |
भाग का नाम |
मात्रा |
| 1 |
साँचा बनाना |
हर तरफ सांचों का एक सेट |
| 2 |
15KW ड्राइव मोटर |
एक सेट |
| 3 |
मोल्ड शाफ्ट बनाने |
3 सेट्स |
| 4 |
टर्बो लिफ्ट |
3 सेट्स |
| 5 |
भारोत्तोलन ड्राइव मोटर |
एक सेट |
| 6 |
ZQ500 रिड्यूसर |
एक सेट |
| 7 |
विद्युत कंसोल |
एक सेट |
| 8 |
उपकरण लंगर बोल्ट |
एक सेट |
