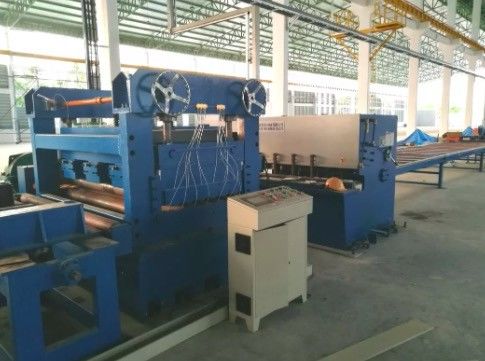

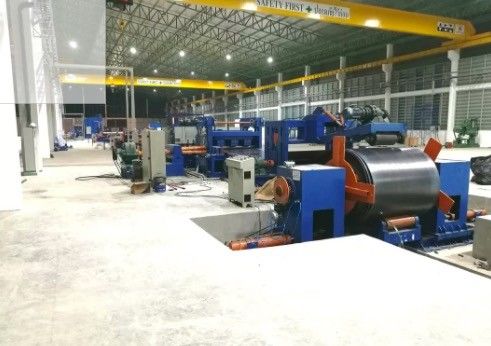

EC6x1600 12000 मिमी लाइट पोल उत्पादन लाइन

EC6x1600 लाइट पोल प्रोडक्शन लाइन / लाइट पोल के लिए कटिंग मशीन 12000mm

त्वरित विवरण:

विवरण:

तकनीकी मापदण्ड

1. सामग्री की मोटाई: Q235A हॉट रोल्ड माइल्ड स्टील के लिए 2mm-6.0mm;

2. सामग्री की चौड़ाई:800-1600mm

3. स्टील कॉइल का वजन: अधिकतम 15 टन

4. स्टील कॉइल का आंतरिक व्यास: Φ500mm-Φ750mm

5. समतल करने की गति: 5- 15 मीटर / मिनट

6. समतल रोलर्स की संख्या: 13

7. लेवलिंग रोलर्स व्यास: 130mm

8. पैमाने के लिए लंबाई सीमा: 2000 ~ 12000 मिमी आवश्यकताओं के अनुसार।

10. लंबाई काटने की सहनशीलता: ± 15 मिमी (8 मीटर लंबाई प्लेट पर आधार)

11. मुख्य लेवलिंग मोटर पावर: 37 किलोवाट (कुल 57 किलोवाट)

12. मशीन के लिए चौड़ाई क्षेत्र: लगभग 7000 मिमी

आवेदन:

यह एक तरफ छोटी चौड़ाई, एक तरफ बड़ी चौड़ाई वाली स्टील प्लेट पाने के लिए लाइट पोल मटेरियल अनकॉइलिंग, लेवलिंग, कटिंग, स्क्रेप एज स्लीटिंग और टेंपर स्लीटिंग प्रोसेस के लिए है।

विशेष विवरण

1. स्टील कॉइल लोडिंग डॉली कार:

ऊपर और नीचे: हाइड्रोलिक

क्षैतिज चलती: मोटर चालित

अधिकतम भार भार: 15 टन

2. हाइड्रोलिक डबल-हेड अम्ब्रेला टाइप डेकोयलर:

सहित: मोटर चालित भुगतान, मोटर, रेड्यूसर,

चेन सिस्टम घुमाने के लिए शिफ्ट लेता है।रोटेशन की दिशा दक्षिणावर्त और वामावर्त हो सकती है।

खुला और बंद: हाइड्रोलिक

अधिकतम भार भार: 15 टन

3. लेवलिंग यूनिट: (दो लेट टाइप),

दो परत रोलर्स समतल,

13 रोलर्स, जिसमें 2 फीडिंग रोलर्स, 11 लेवलिंग रोलर्स शामिल हैं

समतल रोलर सामग्री: 42Cr।व्यास: 130 मिमी, अगर बुझती है

दो परतें लेवलिंग रोलर्स, मोटर ड्राइव वर्म स्क्रू को एडजस्ट करने के लिए लेयर को ऊपर और नीचे ले जाएं।.

ट्रांसमिशन सिस्टम में स्पीड एडजस्टेबल मोटर, रेड्यूसर वगैरह शामिल हैं।

फीडिंग रोलर्स अप/डाउन मूवमेंट हाइड्रोलिक के साथ है।

यूनिट गाइडिंग सिस्टम के साथ है

लंबाई मापने

रोलर पर लंबाई गिनती एन्कोडर स्थापित किया गया है

4, काटना (ग्राहक द्वारा तैयार मैनुअल प्लाज्मा कटर)

5. डबल एज स्लीटिंग यूनिट।

यह लाइट पोल के लिए सटीक चौड़ाई प्राप्त करने के लिए हॉट रोल्ड स्टील प्लेट के खुरचने वाले किनारे को काटने के लिए है।

यह स्टील शीट को काटने के लिए रोलिंग शीयरिंग सिद्धांत पर आधारित है।स्लिटिंग यूनिट के सामने एक डॉली है।यह सीधे काटने को नियंत्रित करने के लिए है।अलग-अलग आकार की लाइट पोल शीट के लिए अलग-अलग चौड़ाई पाने के लिए स्लीटिंग ब्लेड की स्थिति को बदलकर।

समेत :

रेल के साथ सहायक तालिका

क्लैंपिंग शीट डॉली, एक पीस

मोटर और गियर बॉक्स के साथ डबल ब्लेड टाइप एज स्लीटिंग यूनिट।

6. टेपर स्लीटिंग यूनिट

टेपर स्लीटिंग मशीन स्टील शीट को काटने के लिए रोलिंग शीयरिंग सिद्धांत पर आधारित है।स्लिटिंग यूनिट के सामने एक डॉली है।यह टेपर कटिंग डिग्री को नियंत्रित करने के लिए है।टेपर स्लिटिंग रेट को नियंत्रित करने के लिए डॉली पर स्टॉपर की स्थिति को बदलकर।

समेत :

रेल के साथ सहायक तालिका

क्लैंपिंग शीट डॉली, एक पीस

मोटर और गियर बॉक्स के साथ सिंगल ब्लेड टाइप एज स्लीटिंग यूनिट।

7. तैयार टेपर शीट के लिए बॉल टाइप सपोर्ट टेबल

8. विद्युत प्रणाली:

केंद्रीय नियंत्रण तालिका।

पीएलसी, एसी ड्राइवर इन्वर्टर में त्वरित प्रतिक्रिया और अच्छी गतिविधि की सुविधा होती है, जो मापने की सटीकता और चलने की गति को प्रभावी ढंग से नियंत्रित कर सकती है।

9. हाइड्रोलिक प्रणाली:

हाइड्रोलिक पावर 25L / मिनट

सहित: हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, संयुक्त, नरम पाइप, हार्ड पाइप और इतने पर।

हमारे मानक कट टू लेंथ और किफायती के साथ क्या अंतर है?

लंबाई में मानक कटौती की तुलना में, किफायती प्रकार में 1 नहीं है) हाइड्रोलिक गाइडिंग-प्रेसिंग, फावड़ा-सिर, चुटकी और फीडिंग डिवाइस

उपयोगकर्ता को शीट हेड को लेवलिंग यूनिट तक उठाने और गिल्ड करने के लिए क्रेन का उपयोग करना चाहिए

2) हाइड्रोलिक स्विंग बीम बाल काटना मशीन: QC12Y-6X2000

उपयोगकर्ता को शीट काटने के लिए मैनुअल प्लाज्मा कटर मशीन का उपयोग करना चाहिए।

ग्राहकों के साथ संचार

ए: इस मशीन द्वारा शीट को एक तरफ छोटी चौड़ाई और एक तरफ बड़ी चौड़ाई शीट के साथ कैसे काटें?

बी: सबसे पहले, एक डबल एज स्लीटिंग यूनिट है, यह लाइट पोल के लिए सटीक चौड़ाई प्राप्त करने के लिए हॉट रोल्ड स्टील प्लेट के स्क्रैप किनारे को काटने के लिए है, और फिर हम स्टील शीट को 2 टुकड़ों में काटने के लिए अपनी टेपर स्लीटिंग यूनिट का उपयोग कर सकते हैं। एक तरफ छोटी और एक तरफ बड़ी चादर के साथ।स्लिटिंग यूनिट के सामने एक डॉली है।यह टेपर कटिंग डिग्री को नियंत्रित करने के लिए है।टेपर स्लिटिंग रेट को नियंत्रित करने के लिए डॉली पर स्टॉपर की स्थिति को बदलकर।

ए: लंबाई में कटौती के लिए हमारे पास कितने मॉडल हैं?

बी: हमारे पास तीन प्रकार हैं, 6X1600-12 मीटर (अधिकतम काटने की लंबाई 12 मीटर है), 6X1600-14 मीटर (अधिकतम 14 मीटर) और 6X1600-16 मीटर (अधिकतम 16 मीटर)

ए: आपकी गुणवत्ता गारंटी अवधि कब तक है?

एक वर्ष।और जब मशीन ग्राहक कार्यशाला में आएगी, तो हम इंजीनियर को कमीशनिंग मशीन पर भेजेंगे और प्रशिक्षण देंगे।लेकिन साथ ही, ग्राहक अपने इंजीनियर को डिलीवरी से पहले अध्ययन करने के लिए हमारी कार्यशाला में जाने दे सकते हैं।
