रोबोट बेस प्लेट वेल्डिंग और डोर कटिंग कॉम्बिनेशन मशीन
मॉडल: आरडब्ल्यू-डीसी120/300
आवेदन:
वेल्डिंग सिस्टम को लाइट पोल बेस प्लेट वेल्डिंग उत्पादन के लिए लागू किया जाता है।अच्छी गुणवत्ता वेल्डिंग सीम प्राप्त करने के लिए विभिन्न वेल्डिंग स्थिति के अनुसार, रोबोट और वेल्डिंग पावर के बीच वास्तविक समय संचार द्वारा।
स्ट्रीट लाइट पोल के उत्पादन में इस मशीन के छह प्रमुख अनुप्रयोग हैं, जो इस प्रकार हैं:
शंक्वाकार ध्रुवों, गोल ध्रुवों, अष्टकोणीय ध्रुवों, बहुभुज ध्रुवों, समान व्यास के ध्रुवों के लिए उपयुक्त
मुख्य पैरामीटर:
| ना। | मद | पैरामीटर |
| 1 | ध्रुव न्यूनतम व्यास | 120 मिमी |
| 2 | ध्रुव अधिकतम व्यास | 300 मिमी |
| 3 | ध्रुव अधिकतम लंबाई | 12 मी या 14 मी |
| 4 | पोल मि.मोटाई | 2.5 मिमी |
| 5 | ध्रुव अधिकतम।मोटाई |
वेल्डिंग के लिए: 12 मिमी दरवाजा काटने के लिए मोटाई 8 मिमी, विकल्प = 12 मिमी) |
| 6 |
विस्तारित ट्यूब की अधिकतम मोटाई जिसे विकृत किया जा सकता है |
8 मिमी |
| 7 |
ध्रुव अधिकतम वजन |
मानक: 300 किग्रा विकल्प: 500 किग्रा |
| 8 |
बेस प्लेट स्टिफ़नर की अधिकतम मात्रा |
4~8 नोट: यदि मात्रा बड़ी है और स्टिफ़नर की दूरी कम है और वेल्डिंग मशाल प्रभावित है, तो आधे स्टिफ़नर को वेल्ड किया जा सकता है |
| 9 |
बेस प्लेट स्टिफ़नर का आकार |
सामान्य स्ट्रीट लाइट पोल और हाई मास्ट उपयुक्त हैं (विभिन्न आकारों के स्टिफ़नर के लिए अलग-अलग सांचों की आवश्यकता होती है, जिसे मशीन में दिए गए मोल्ड के अनुसार उपयोगकर्ता द्वारा संसाधित और निर्मित किया जा सकता है) |
| 10 |
वेल्डिंग गति |
संदर्भ गति 300 ~ 500 मिमी / मिनट विभिन्न मोटाई और विभिन्न वेल्डिंग गति |
| 1 1 |
बेस प्लेट आकार |
वृत्त, वर्ग, अष्टभुज, चार भुजाओं की अनेक भुजाएँ |
| 12 |
बेस प्लेट की न्यूनतम मोटाई |
10 मिमी अनुशंसित मूल्य, बहुत पतला, अंदर और बाहर वेल्ड करना मुश्किल, जलने में आसान) |
| 13 |
बेस प्लेट की अधिकतम मोटाई |
सामान्य ध्रुवों के लिए उपयुक्त |
| 14 |
बेस प्लेट का न्यूनतम आकार |
150 मिमी × 150 मिमी |
| 15 |
बेस प्लेट का अधिकतम आकार |
व्यास: 500 मिमी, या वर्ग प्लेट 500x500। विकल्प: व्यास: 700 मिमी, या वर्ग प्लेट 700x700। |
| 16 |
स्टिफ़नर और बेस प्लेट के आकार की स्थिरता के लिए आवश्यकताएँ |
आयाम सहिष्णुता 1 मिमी . के भीतर है बेहतर रोबोट वेल्डिंग प्रभाव प्राप्त करने के लिए आकार की स्थिरता सुनिश्चित करने के लिए लेजर कटिंग या प्लाज्मा कटिंग का उपयोग करने की सिफारिश की जाती है |
| 17 |
चौखट के आकार की स्थिरता के लिए आवश्यकताएँ |
आम तौर पर, दरवाजा फ्रेम बाहर से खरीदा जाता है, और आकार सहनशीलता 1 मिमी से अधिक होती है। इसलिए, दरवाजे के फ्रेम को मैन्युअल रूप से स्थापित करना आवश्यक है, और स्पॉट वेल्डिंग मजबूती से होने के बाद (या क्लैम्पिंग के बाद, रोबोट फिर से वेल्ड हो जाएगा, अगर सहिष्णुता अपेक्षाकृत छोटी है, तो इसे सीधे रोबोट द्वारा भी वेल्ड किया जा सकता है) (नोट: यदि दरवाजे के फ्रेम की आयामी सहिष्णुता अपेक्षाकृत बड़ी है, तो यह दरवाजे के फ्रेम और दरवाजे के बीच का अंतर अपेक्षाकृत बड़ा होने का कारण बनता है, जिससे वेल्डिंग का स्थानीय रिसाव होता है, और बाद में स्थानीय मैनुअल मरम्मत वेल्डिंग की आवश्यकता होती है) |
| 18 |
स्विच प्लाज्मा कटिंग की स्थिति के संबंध में, दरवाजे के उच्चतम बिंदु से बेस प्लेट तक की अधिकतम दूरी |
1400 मिमी |
| 19 |
काटने का प्रकार |
मानक: पाइप प्रकार काटने (3 अक्ष) विकल्प फ्लैट सतह प्रकार काटने + पाइप प्रकार काटने (4 अक्ष) |
| 20 |
दरवाजे का आकार और आकार |
काटने की सीमा में कोई सीमा नहीं है |
| 21 |
दरवाजे के फ्रेम की वेल्डिंग स्थिति के संबंध में, दरवाजे के उच्चतम बिंदु से बेस प्लेट तक अधिकतम दूरी |
2000 मिमी |
| 22 |
पोल प्रकार के लिए उपयुक्त |
शंक्वाकार ध्रुव, गोल ध्रुव, अष्टकोणीय ध्रुव, अष्टकोणीय के ऊपर बहुभुज आकार और समान व्यास के खंभे सभी उपयुक्त हैं |
| 23 |
प्लाज्मा स्रोत |
हाइपरथर्म पॉवरमैक्स 45 (यूएसए में बना) |
| 24 |
अधिकतम वेध और गुणवत्ता काटने की मोटाई |
8 मिमी (सुझाया गया मान) |
| 25 |
काटने की गति |
एक सामान्य स्ट्रीट लाइट पोल पर एक दरवाजे का काटने का समय 30 ~ 40 सेकंड है |
| 26 |
सीएनसी प्रणाली |
सी डाफेंग (एसएफ-2100एस) |
| 27 |
नेस्टिंग सॉफ्टवेयर |
स्मार्टनेस्ट |
| 28 |
सीएनसी प्लाज्मा काटने मशाल |
1 सेट |
| 29 |
चाप वोल्टेज ऊंचाई नियंत्रक |
स्वास्थ्य HP105 |
| 30 |
ऊंचाई डिवाइस |
प्लाज्मा मशाल ऊंचाई चलती डिवाइस, 1set |
| 31 |
उत्पादन की गति (बेस प्लेट की आंतरिक और बाहरी वेल्डिंग, इलेक्ट्रिक डोर कटिंग, डोर फ्रेम वेल्डिंग सहित) |
सामान्य स्ट्रीट लाइट पोल: 12 ~ 16 मिनट 5G पोल: 40 ~ 45 मिनट विशिष्ट समय पोल के आकार, स्टिफ़नर के आकार और दरवाजे के आकार पर निर्भर करता है |

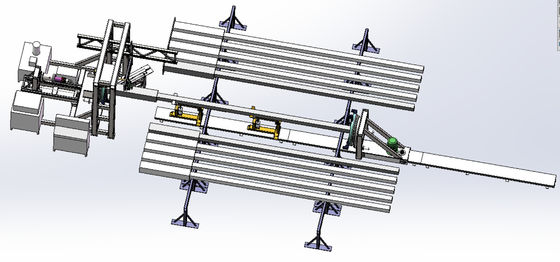

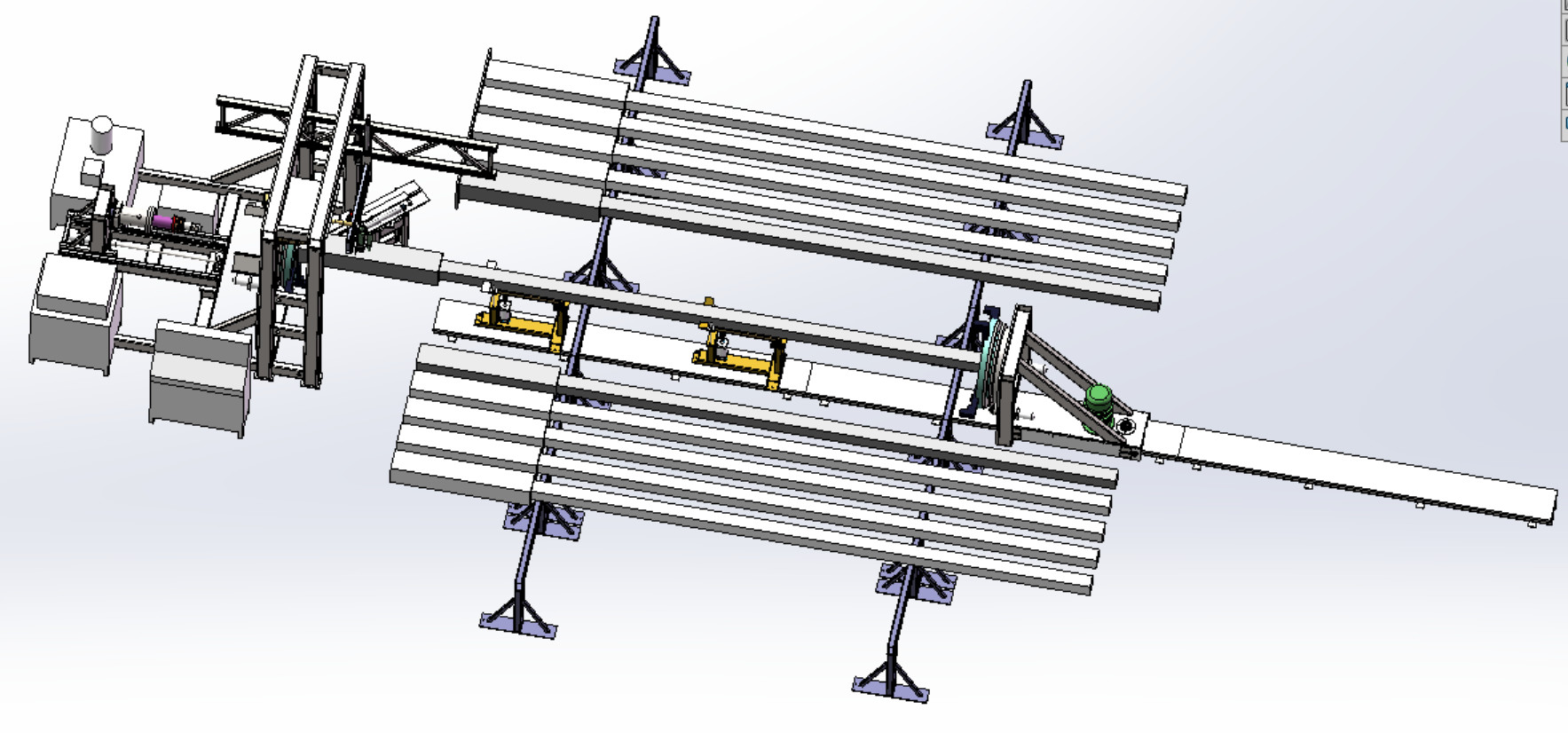

सामान्य लेआउट इस प्रकार है:
मालिकाना विशेषताएं:
विकल्प आइटम:
डोर कटिंग प्लाज्मा: हाइपरथर्म पॉवरमैक्स 45, सुझाव मैक्स।मोटाई 8 मिमी।विकल्प: हाइपरथर्म पॉवरमैक्स 65, सुझाव मैक्स।मोटाई 12 मिमी।
अधिकतम पोल व्यास 400 मिमी, और वर्ग ट्यूब अधिकतम आकार 350x350, इलेक्ट्रिक चक आंतरिक व्यास 620 मिमी, 5G भारी पोल (500 किग्रा के रूप में), बेस प्लेट अधिकतम के लिए उपयुक्त है।व्यास 700 मिमी, या वर्ग बेस प्लेट 700x700 मिमी
3. फ्लैट सतह प्रकार काटने + पाइप प्रकार काटने (4 अक्ष)
समारोह (1):
उत्पादन प्रबंधन डेटा प्रदान कर सकते हैं: समय पर बिजली, वेल्डिंग समय, काटने का समय, गैर वेल्डिंग समय, उत्पादन मात्रा, आदि
समारोह (2):
मशीन के इंटरनेट से कनेक्ट होने के बाद, मशीन आपूर्तिकर्ता ग्राहक को दूरस्थ दोष निदान और दूरस्थ पैरामीटर समायोजन में सहायता कर सकता है।ग्राहकों के लिए जल्दी से उत्पादन फिर से शुरू करने के लिए सुविधाजनक।

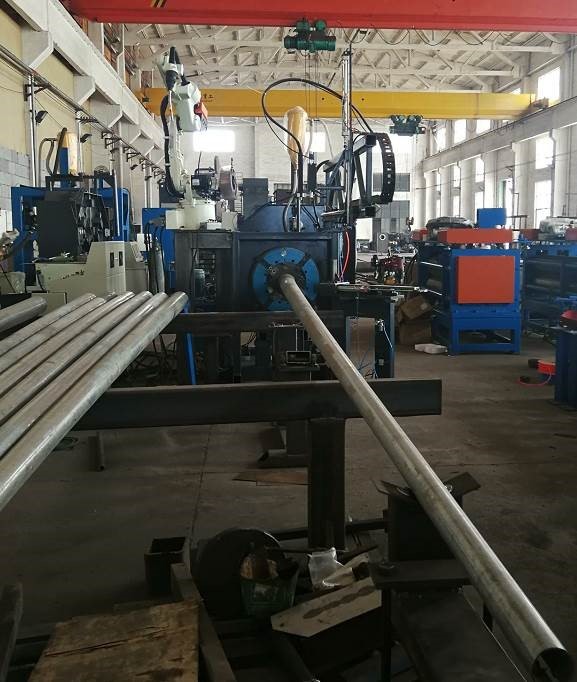

इसी तरह की तस्वीरें
रोबोट वेल्डिंग सिस्टम

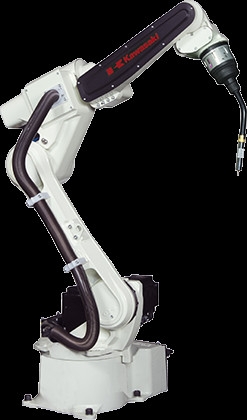

1.कावासाकी रोबोट BA006N (जापानी ब्रांड)
बीए श्रृंखला विशेष रूप से वेल्डिंग के लिए विकसित रोबोटों की एक श्रृंखला है।यह विशेष रूप से वेल्डिंग के लिए बनाया गया है।इसे संचालित करना आसान है और सरल शिक्षण संचालन के माध्यम से कुशल वेल्डिंग ऑपरेशन प्राप्त कर सकते हैं।शिक्षण उपकरण पर उत्कृष्ट दृश्य प्रभाव और आसान संचालन के साथ एक टच एलसीडी रंग डिस्प्ले स्क्रीन स्थापित है।रोबोट वेल्डिंग मशीन को केवल एक केबल कनेक्शन की आवश्यकता होती है, भंडारण की वेल्डिंग की स्थिति और एक कुंजी कॉल को वर्गीकृत कर सकता है।
| शिक्षण विधियों | भाषा प्रोग्रामिंग के रूप में सरल ऑपरेशन शिक्षण | |
| निष्पादन का तरीका | मैन्युअल तरीके से | स्वतंत्र कुल्हाड़ियों, बुनियादी समन्वय प्रणाली और उपकरण समन्वय प्रणाली |
| प्रजनन मोड |
प्रत्येक अक्ष/रेखा की प्रक्षेप क्रिया और आर्क |
|
| भंडारण क्षमता | 8000 कदम बराबर हैं | |
| सामान्य संकेत | बाहरी ऑपरेटिंग सिग्नल | इमरजेंसी स्टॉप, एक्सटर्नल होल्ड सिग्नल |
| इनपुट और आउटपुट | 32+32 | |
कावासाकी बीए श्रृंखला रोबोट ई01 नियंत्रण कैबिनेट, कॉम्पैक्ट आकार, उपयुक्त संचालन प्रणाली, समृद्ध कार्यों, आसान रखरखाव और उच्च मापनीयता का उपयोग करते हैं।6.5 इंच रंगीन एलसीडी स्क्रीन, टच स्क्रीन 640 x 480 पिक्सल।एलसीडी स्क्रीन को देखने में आसान बनाने के लिए बैकलाइटिंग का उपयोग किया जाता है।ऑपरेटिंग सिस्टम विन्डोज़ सीई को अपनाता है।ड्रॉप-डाउन मेनू का उपयोग विंडो डिस्प्ले के लिए किया जाता है, जो संपादन प्रक्रिया को सरल और आसान बनाता है
| कार्यों | मानक चाप वेल्डिंग | |
|
आदर्श
|
BA006N | |
| आर्म फॉर्म | लंबवत एकाधिक जोड़ | |
| इस dof | 6 अक्ष | |
| अधिकतम भार क्षमता (केजी) | 6 | |
|
कार्रवाई की अधिकतम सीमा [डीईजी] |
जेटी1 मैं |
±165 |
| JT2 | +150～-90 | |
| जेटी3 | +45～-175 | |
| जेटी4 | ± 180 | |
| जेटी5 | ±135 | |
| जेटी6 | ±360 | |
|
कार्रवाई की अधिकतम गति [डीईजी/एस] |
जेटी1 मैं |
240 |
| JT2 | 240 | |
| जेटी3 | 220 | |
| जेटी4 | 430 | |
| जेटी5 | 430 | |
| जेटी6 | 650 | |
| जड़ता [एनएम] | जेटी4 | 12 |
| जेटी5 | 12 | |
| जेटी6 | 3.75 | |
|
जड़त्वीय क्षण [केजी.एम2] |
जेटी4 | 0.4 |
| जेटी5 | 0.4 | |
| जेटी6 | 0.07 | |
| दोहराया स्थिति सटीकता [एमएम] | ±0.05 | |
| क्षैतिज बढ़ाव [एमएम] | 1445 | |
| वजन (किग्रा] | 150 | |
| बिजली क्षमता [केवीए] | 3.0 | |
| स्थापना मोड | ग्राउंड, टॉप लोडिंग | |
| स्थापना वातावरण | तापमान | 0～45° |
| नमी | 35～85% (कोई ओस नहीं) | |
| कंपन | 0.5 जी (0.5 से कम) | |
| अन्य | रोबोट की स्थापना ज्वलनशील या संक्षारक तरल या गैस उपकरणों के हस्तक्षेप से दूर होनी चाहिए | |
| आईपी स्तर | आईपी65 | |
| अनुशंसित नियंत्रक | E01 | |
कार्रवाई की सीमा
वेल्डिंग मशाल का परिचय टकराव निवारक
350 वेल्डिंग मशाल प्रणाली एक CO2 वेल्डिंग मशाल है, जिसका उपयोग आमतौर पर एशिया में आर्क वेल्डिंग के लिए किया जाता है।
बदली बंदूक गर्दन वेल्डिंग बंदूक प्रणाली में उच्च रेटेड मूल्य और उच्च कर्तव्य चक्र के फायदे हैं: बुद्धिमान इंटरफ़ेस तेजी से रखरखाव और दोहराने योग्य स्थिति कार्यों का एहसास कर सकता है, और डाउनटाइम को छोटा कर सकता है
वेल्डिंग गन सिस्टम में चुनने के लिए सभी सामान्य मशीन जोड़ों के लिए विभिन्न प्रकार की गन नेक और होल्डर हैं।
लाभ
(1) विशिष्ट एशियाई CO2 वेल्डिंग डिजाइन
(2) बदली बंदूक की गर्दन उपकरण डाउनटाइम को छोटा कर सकती है और रखरखाव और मरम्मत लागत को कम कर सकती है
(3) इष्टतम तापमान विशेषताएँ पहनने वाले भागों की लंबी सेवा जीवन सुनिश्चित करती हैं
(4) उच्च-गुणवत्ता वाली केबल असेंबलियाँ सिस्टम की लंबी सेवा जीवन सुनिश्चित करती हैं
(5) बीहड़ वेल्डिंग मशाल संरचना उच्च टक्कर स्थिरता प्राप्त कर सकती है
| आदर्श | 350 |
| ठंडा करने का तरीका | वायु |
| साइकिल शुल्क | 100% |
| मूल्यांकन मूल्य | 350A CO2 |
| 300A (मिश्रित संरचना) | |
| तार का व्यास | 0.8-1.4 मिमी |
| वेल्डिंग गन नेक | 35° |
यन्त्र की विशेषताएं:
NBC-350RL रोबोट विशेष वेल्डिंग मशीन में दो वेल्डिंग मोड हैं: कम स्पैटर और निरंतर दबाव, जो कार्बन स्टील से भरपूर आर्गन और CO2 गैस परिरक्षित वेल्डिंग का एहसास कर सकता है।यह उत्पाद एक पूर्ण-डिजिटल नियंत्रण पद्धति को अपनाता है, जो अत्यधिक अनुकूलनीय है और डिजिटल/एनालॉग इंटरफ़ेस के माध्यम से आर्क वेल्डिंग रोबोट के साथ संचार कर सकता है।
प्रदर्शन गुण
(1) कावासाकी रोबोट के साथ मिलान किया जा सकता है
(2) कई प्रकार के डिजिटल इंटरफ़ेस नियंत्रण ग्राहक द्वारा संग्रहीत वेल्डिंग मापदंडों को सीधे कॉल कर सकते हैं
(3) बहुत छोटा वेल्डिंग स्पैटर, सुंदर वेल्डिंग सीम आकार;
(4) ऑप्टिमाइज्ड आर्क इग्निशन, आर्क क्लोजिंग और बॉल रिमूवल फंक्शन
पूरी तरह से डिजिटल नियंत्रण प्रणाली वेल्डिंग प्रक्रिया और स्थिर चाप लंबाई के सटीक नियंत्रण का एहसास करती है।
शक्तिशाली डिजिटल त्रुटि रिपोर्टिंग फ़ंक्शन, विभिन्न प्रकार के दोषों में प्रदर्शित करने के लिए त्रुटि कोड होते हैं।
सिस्टम में एक अंतर्निहित वेल्डिंग विशेषज्ञ डेटाबेस और स्वचालित और बुद्धिमान पैरामीटर संयोजन है।
अनुकूल संचालन इंटरफ़ेस, एकीकृत समायोजन मोड, मास्टर करने में आसान।
सॉफ्ट-स्विचिंग इन्वर्टर तकनीक, पूरी मशीन अत्यधिक विश्वसनीय, ऊर्जा-बचत और बिजली-बचत है।
वेल्डिंग पावर पैरामीटर
| नहीं। | मद | मापदंडों |
| 1 |
रेटेड इनपुट वोल्टेज / आवृत्ति |
380 वी ± 25% 3पी/50 हर्ट्ज |
| 2 | (केवीए) रेटेड इनपुट क्षमता | 14 |
| 3 | (ए) रेटेड इनपुट वर्तमान (ए) | 21 |
| 4 | (वी) रेटेड आउटपुट वोल्टेज (वी) | 31.5 |
| 5 | (%) रेटेड लोड अवधि (%) | 60% |
| 6 | (वी) आउटपुट नो-लोड वोल्टेज (वी) | 96 |
| 7 |
(ए / वी) आउटपुट करंट / वोल्टेज रेंज (ए / वी) |
60ए/17वी～350ए/31.5वी |
| 8 | (मिमी) वेल्डिंग तार व्यास (मिमी) | 0.8,1.0,1.2 |
| 9 | तार फ़ीड प्रकार | धक्का तार |
| 10 | (एल / मिनट) वायु प्रवाह दर (एल / मिनट) | 15～20 |
| 1 1 | मशाल शीतलन विधि | हवा ठंडी करना |
| 12 | संलग्नक रेटिंग | आईपी23 |
| 13 | इन्सुलेशन वर्ग | एच |
| 14 |
एल * डब्ल्यू * एच (सेमी) आयाम एल * डब्ल्यू * एच (सेमी) |
66*32*56 |
| 15 | (किलो) वजन | 55 |
| 16 | ईएमसी उत्सर्जन स्तर | ए |
विकल्प: बंदूक की सफाई, तार काटने और सिलिकॉन तेल स्प्रे डिवाइस
जैसा कि चित्र दिखाता है।बंदूक की सफाई और सिलिकॉन तेल छिड़काव उपकरण का उपयोग वेल्डिंग मशाल के नोजल में छप को साफ करने और नोजल में एंटी-स्प्लैश सिलिकॉन तेल स्प्रे करने के लिए किया जाता है।तार काटने के उपकरण का उपयोग वेल्डिंग तार की नोक पर छोटी गेंद को काटने के लिए किया जाता है और यह सुनिश्चित करता है कि वेल्डिंग तार का सूखा बढ़ाव सुसंगत है, चाप शुरू होने की सफलता दर और वेल्डिंग प्रक्रिया की स्थिरता सुनिश्चित करने के लिए, साथ ही शुरुआत में पता लगाने की सटीकता के रूप में।
परिचालन के लिए अच्छा वातावरण
1, ग्राउंडिंग: सी ग्राउंडिंग, ग्राउंडिंग प्रतिरोध 10 ओम से कम।
2, वेल्डिंग तार: डिस्क-घुड़सवार तार
3, पर्यावरणीय परिस्थितियों का उपयोग (इनडोर)
परिवेश का तापमान: -5 ℃ ~ 40 ℃।
सापेक्षिक आर्द्रता:≤80%..कोई ओस नहीं
प्रोग्रामिंग और वर्कफ़्लो
प्रोग्रामिंग प्रवाह
