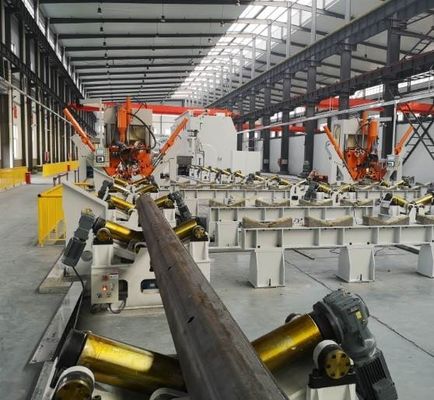

5G संचार पोल के लिए 500 मिमी 12000 मिमी लाइट पोल शट वेल्डिंग मशीन

सीएनसी 5G पोल शट-वेल्डिंग मशीन

मॉडल: HM500/12000

डिज़ाइन मोनोपोल, हाईमास्ट, 5G पोल के लिए

रोलर प्रकार

मोनोपोल, हाईमास्ट पोल, 5G संचार पोल, और सामान्य स्ट्रीट लाइट पोल के लिए विशेष रूप से डिज़ाइन किया गया

मानक: व्यास सीमा: 200 ~ 500 मिमी, मोटाई: 4 ~ 12 मिमी, लंबाई: 12 मीटर

विकल्प: व्यास सीमा: 60 ~ 500 मिमी, मोटाई: 3 ~ 12 मिमी, लंबाई: 12 मीटर

मानक एकल चाप एकल तार जलमग्न चाप वेल्डिंग मशीन

आवेदन की गुंजाइश:

आवेदन का दायरा: 5G पोल, मोनोपोल, हाईमास्ट पोल और सामान्य स्ट्रीट लाइट पोल जैसे बड़े लंबाई के मध्यम आकार के पोल अनुदैर्ध्य स्वचालित समापन वेल्डिंग के लिए उपयुक्त

यह मशीन आमतौर पर मध्यम आकार के बहुभुज और शंक्वाकार पोल वेल्डिंग के लिए उपयुक्त है, विशेष रूप से पोल के लिए उपयुक्त है जिसमें केवल एक सीम है।यह एक स्वचालित वेल्डिंग लाइन है।ट्रॉली समायोज्य गति मोटर से सुसज्जित है, जो चलने के लिए पोल को खींच सकती है।हाइड्रोलिक सिलेंडर प्रेशर व्हील को एक ही समय में पोल ​​और वेल्ड को कसता है।

मालिकाना विशेषताएं:

1. सीएनसी स्वचालित समायोजन, सीएनसी प्रणाली, पोल व्यास के परिवर्तन के साथ, स्वचालित रूप से दबाव को समायोजित करें, स्वचालित रूप से प्रेसर पैर की स्थिति को समायोजित करें, स्वचालित रूप से खिला गति और स्थिति से मेल खाता है, चिकनी सुनिश्चित करने के लिए वेल्डिंग सीम को हमेशा बंद स्थिति में रखें। वेल्डिंग।

2. पिछली प्रक्रिया की योग्यता के आधार पर, वेल्डिंग के बाद, पोल वेल्ड का कोई मरोड़ नहीं होता है, और कर्मियों को वेल्ड को केंद्र में रखने के लिए मशीन के पीछे रॉड को घुमाने और मोड़ने की कोई आवश्यकता नहीं होती है।

3.ड्राइविंग पोल को आवृत्ति रूपांतरण द्वारा नियंत्रित किया जाता है, सिर और पूंछ वेल्डिंग की स्थिरता सुनिश्चित करने के लिए इलेक्ट्रिक ब्रेक स्टॉप फ़ंक्शन के साथ, यह प्रणाली पोल को छोटे छोर से नीचे के अंत तक पूर्ण क्षेत्र में वेल्ड कर सकती है और वेल्डिंग से लगभग कोई बाईं लंबाई नहीं है।इस तरह अगली प्रक्रिया के मैनुअल कामकाज को कम किया जाता है।

4. क्लैंपिंग रोलर की संख्या 3 सेट है, लाभ ध्रुव की सतह पर रोलर के दबाव को कम करता है, और सतह पर खरोंच को कम करता है।यह अष्टकोणीय ध्रुव, बहुभुज ध्रुव और शंक्वाकार ध्रुव के उत्पादन के लिए उपयुक्त है।यह बराबर व्यास या शंक्वाकार हो सकता है।

5. मोटराइज्ड फास्ट रिटर्निंग बैक फंक्शन के साथ पुशिंग टाइप ट्रॉली, मैन्युअल रूप से पीछे धकेलने के लिए ऑपरेटर की जरूरत नहीं है और यह ऑपरेटरों की श्रम तीव्रता को कम करता है।

6. वायवीय क्लैंपिंग डिवाइस के साथ रियर पुश ट्रॉली, मैनुअल क्लैम्पिंग की तुलना में यह सरल और तेज़ है।

7. अनलोडिंग पक्ष रोलर प्रकार है, जो लोडिंग और अनलोडिंग के लिए सुविधाजनक है, और अपस्ट्रीम और डाउनस्ट्रीम सामग्री के स्वचालन को महसूस करने के लिए अनुकूल है।लंबी दूरी की आवाजाही से बचने के लिए ऑपरेटर को लोडिंग और अनलोडिंग एक ही तरफ हो सकती है।ऑपरेटर को केवल मेजबान मशीन की स्थिति में काम करने की आवश्यकता होती है, जिससे श्रम की तीव्रता बहुत कम हो जाती है।

8. स्व-विकसित तेल दबाव और नियंत्रण तुल्यकालन प्रणाली पोल के लिए आवश्यकताओं को कम करती है, जिससे वेल्डिंग के बाद ध्रुव अधिक गोल और कम विकृत हो जाता है।

9.ऑपरेटर: 1 व्यक्ति।

10. रोलर रैक को उतारना, 5 सेट (12,14 मीटर पोल के लिए उपयुक्त)

11. खरीदार की कार्यशाला के लेआउट के अनुसार, विभिन्न कार्य दिशाओं वाली मशीनें प्रदान की जा सकती हैं

12. ग्राहकों की विशेष आवश्यकताओं के लिए, पूरी दुनिया में विभिन्न ध्रुवों को पूरा करने के लिए मशीन को विशेष रूप से डिजाइन और निर्मित किया जा सकता है

13. मशीन के सिर पर स्थापित कैमरे के माध्यम से, वेल्डिंग सीम मुख्य नियंत्रण कक्ष की स्क्रीन पर परिलक्षित होता है, जिससे वेल्डिंग सीम की ट्रैकिंग सरल और आसान हो जाती है, और वेल्डिंग की निगरानी के लिए ऑपरेटर की श्रम तीव्रता को कम करती है।

14. विकल्प: व्यास सीमा: 60 ~ 500 मिमी, मोटाई: 3 ~ 12 मिमी, लंबाई: 12 मिमी

मशीन में निम्नलिखित भाग होते हैं:

1. ट्रॉली चलने के लिए लंबी वर्कटेबल

2. मुख्य गैन्ट्री फ्रेम

3. ट्रॉली ड्राइव सिस्टम

4. रोलर रैक उतारना, 5 सेट (12,14 मीटर पोल के लिए उपयुक्त)

5. हाइड्रोलिक क्लैंपिंग भाग (क्लैम्पिंग रोलर्स सहित, मध्यम आकार के पोल के लिए उपयुक्त)

6. वायर फीडिंग सिस्टम के साथ जलमग्न चाप वेल्डिंग सिस्टम

7. फ्लक्स रिकवरी सिस्टम

8. हाइड्रोलिक सिस्टम

9.नियंत्रण प्रणाली

10. कैमरा, वेल्डिंग सीवन निगरानी प्रणाली

11. ग्राहक की पोल आवश्यकताओं के अनुसार रोलर क्लैंपिंग।

मोनोपोल हाई मास्ट, 5G पोल मोल्ड के लिए उपयुक्त 1 सेट के साथ।

वैकल्पिक: सामान्य स्ट्रीट लाइट पोल के लिए उपयुक्त 1 सेट, 60 मिमी का न्यूनतम व्यास (गोल डंडे और शंक्वाकार पोल)

वैकल्पिक: सामान्य स्ट्रीट लाइट पोल के लिए उपयुक्त 1 सेट, न्यूनतम व्यास 60 मिमी (अष्टकोणीय पोल)

वैकल्पिक: सामान्य स्ट्रीट लाइट पोल के लिए उपयुक्त रियर क्लैम्पिंग उपकरणों का एक सेट।(एक छोटा उपकरण शामिल है, जो बहुत कम लंबाई वाले डंडे के लिए उपयुक्त है, जैसे कि 1 ~ 2 मीटर लंबा हाथ)
