अधिकतम व्यास 500 मिमी 12000 मिमी लाइट पोल बंद वेल्डिंग मशीन 5 जी संचार पोल के लिए

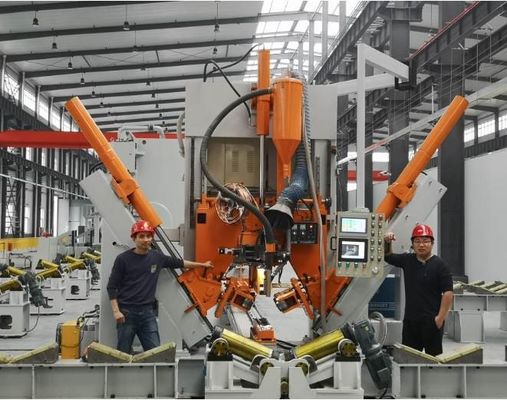

सीएनसी 5जी पोल शट-वेल्डिंग मशीन

मॉडल: एचएम500/12000

डिजाइन मोनोपोल, हाईमास्ट, 5जी पोल के लिए

रोलर प्रकार

विशेष रूप से मोनोपोल, हाईमास्ट पोल, 5जी संचार पोल और सामान्य स्ट्रीट लाइट पोल के लिए डिज़ाइन किया गया

मानकः व्यास रेंज:200~500 मिमी, मोटाई:4~12 मिमी, लंबाई:12 मीटर

विकल्पः व्यास सीमाः60~500mm, मोटाई:3~12mm, लंबाई:12m

मानक एकल चाप एकल तार डुबकी चाप वेल्डिंग मशीन

आवेदन का दायरा:

आवेदन का दायराः 5G पोल, मोनोपोल, हाईमास्ट पोल और सामान्य स्ट्रीट लाइट पोल जैसे बड़े लंबाई के मध्यम आकार के पोल अनुदैर्ध्य स्वचालित समापन वेल्डिंग के लिए उपयुक्त

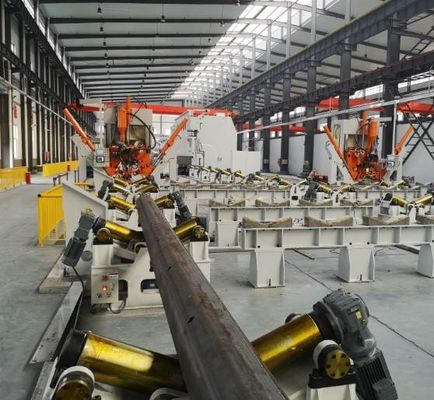

यह मशीन आम तौर पर मध्यम आकार के बहुभुज और शंकुधारी ध्रुवों को वेल्डिंग के लिए उपयुक्त होती है, विशेष रूप से ध्रुवों के लिए उपयुक्त होती है जिनमें केवल एक सिलाई होती है। यह एक स्वचालित वेल्डिंग लाइन है।ट्रॉली समायोज्य गति मोटर से लैस हैहाइड्रोलिक सिलेंडर दबाव पहिया एक ही समय में ध्रुव और वेल्ड कस सकता है।

स्वामित्व वाली विशेषताएंः

1.सीएनसी स्वतः समायोजन, सीएनसी प्रणाली, पोल व्यास के परिवर्तन के साथ, स्वचालित रूप से दबाव समायोजित, स्वचालित रूप से दबाने पैर की स्थिति समायोजित,स्वचालित रूप से खिला गति और स्थिति से मेल, वेल्डिंग सीम को हमेशा बंद स्थिति में रखें, ताकि सुचारू वेल्डिंग सुनिश्चित हो सके।

2पिछली प्रक्रिया की योग्यता के आधार पर, वेल्डिंग के बाद, पोल वेल्ड का कोई मोड़ नहीं है,और वहाँ की जरूरत नहीं है के लिए कर्मियों को खींचने और वेल्ड केंद्र के लिए मशीन के पीछे की छड़ी मोड़ करने के लिए.

3.ड्राइविंग पोल को आवृत्ति रूपांतरण द्वारा नियंत्रित किया जाता है, जिसमें हेड और टेल वेल्डिंग की स्थिरता सुनिश्चित करने के लिए इलेक्ट्रिक ब्रेक स्टॉप फ़ंक्शन होता है,यह प्रणाली छोटे अंत से नीचे के अंत तक पूर्ण क्षेत्र और वेल्डिंग के बाहर लगभग कोई बाईं लंबाई से पोल वेल्ड कर सकते हैंइस प्रकार अगली प्रक्रिया के मैन्युअल काम को कम किया जाता है।

4. clamping रोलर की संख्या 3 सेट है, लाभ है रोलर दबाव को कम करने के लिए ध्रुव सतह, और सतह पर खरोंच को कम करने के लिए। यह उत्पादन के लिए उपयुक्त है अष्टकोणीय पोल,बहुभुज ध्रुव और शंक्वाकार ध्रुव। यह समान व्यास या शंक्वाकार हो सकता है।

5मोटर चालित तेजी से वापसी कार्य के साथ धक्का प्रकार ट्रॉली, ऑपरेटर को मैन्युअल रूप से वापस धक्का देने की आवश्यकता नहीं है और यह ऑपरेटरों की श्रम तीव्रता को कम करता है।

6प्यूमेटिक क्लैंपिंग डिवाइस के साथ रियर पुश ट्रॉली, यह मैनुअल क्लैंपिंग की तुलना में सरल और तेज़ है।

7अनलोडिंग पक्ष रोलर प्रकार का है, जो लोडिंग और अनलोडिंग के लिए सुविधाजनक है, और अपस्ट्रीम और डाउनस्ट्रीम सामग्री के स्वचालन को महसूस करने के लिए अनुकूल है।लोडिंग और अनलोडिंग ऑपरेटर लंबी दूरी के आंदोलन से बचने के लिए एक ही तरफ हो सकता हैऑपरेटर को केवल मेजबान मशीन की स्थिति में काम करने की आवश्यकता होती है, जो श्रम तीव्रता को बहुत कम करता है।

8स्व-विकसित तेल दबाव और नियंत्रण सिंक्रनाइज़ेशन प्रणाली पोल के लिए आवश्यकताओं को कम करती है, वेल्डिंग के बाद पोल को अधिक गोल और कम विकृत बनाती है।

9ऑपरेटर: 1 व्यक्ति।

10.रोलर रैक को उतारने के लिए, 5 सेट (१२.१४ मीटर के खंभे के लिए उपयुक्त)

11खरीदार की कार्यशाला के लेआउट के अनुसार, विभिन्न कार्य दिशाओं वाली मशीनें उपलब्ध कराई जा सकती हैं।

12ग्राहकों की विशेष आवश्यकताओं के लिए, मशीन को विशेष रूप से दुनिया भर में विभिन्न ध्रुवों को पूरा करने के लिए डिज़ाइन और निर्मित किया जा सकता है

13मशीन के सिर पर स्थापित कैमरे के माध्यम से, वेल्डिंग सीम को मुख्य नियंत्रण कक्ष की स्क्रीन पर परिलक्षित किया जाता है, जिससे वेल्डिंग सीम की ट्रैकिंग सरल और आसान हो जाती है।और वेल्डिंग की निगरानी के लिए ऑपरेटर की श्रम तीव्रता को कम करना.

14विकल्पः व्यास सीमाः60~500 मिमी, मोटाई:3~12 मिमी, लंबाई:12 मिमी

मशीन निम्नलिखित भागों से मिलकर बनती है:

1. ट्रॉली चलाने के लिए लंबी कार्य तालिका

2मुख्य गैन्ट्री फ्रेम

3ट्रॉली ड्राइव प्रणाली

4. अनलोडिंग रोलर रैक,5 सेट ((12,14 मीटर के पोल के लिए उपयुक्त)

5. हाइड्रोलिक क्लैंपिंग पार्ट (क्लैम्पिंग रोलर्स सहित, मध्यम आकार के पोल के लिए उपयुक्त)

6तारों के साथ डुबकी आर्क वेल्डिंग प्रणाली

7. प्रवाह वसूली प्रणाली

8हाइड्रोलिक प्रणाली

9.नियंत्रण प्रणाली

10कैमरा, वेल्डिंग सीम निगरानी प्रणाली

11ग्राहक की आवश्यकताओं के अनुसार क्लैंपिंग रोलर।

मोनोपोल हाई मास्ट, 5जी पोल मोल्ड के लिए उपयुक्त 1 सेट के साथ।

वैकल्पिक: सामान्य स्ट्रीट लाइट के खंभे के लिए उपयुक्त 1 सेट,न्यूनतम व्यास 60 मिमी ((गोल खंभे और शंकुधारी खंभे)

वैकल्पिक: सामान्य स्ट्रीट लाइट के खंभे के लिए उपयुक्त 1 सेट, न्यूनतम व्यास 60 मिमी ((अष्टकोणीय खंभे)

वैकल्पिक: सामान्य स्ट्रीट लाइट पोल के लिए उपयुक्त पीछे क्लैंपिंग उपकरणों का एक सेट। (एक छोटा उपकरण शामिल है, जो बहुत छोटी लंबाई वाले पोल के लिए उपयुक्त है, जैसे कि 1 ~ 2 मीटर लंबी बांह)
