लाइट पोल के लिए 350 मिमी 2000 मिमी स्वचालित रोबोटिक वेल्डिंग मशीन

रोबोट बेस प्लेट वेल्डिंग और डोर कटिंग कॉम्बिनेशन मशीन, मॉडल: आरडब्ल्यू-डीसी350/2000

आवेदन पत्र

वेल्डिंग सिस्टम को लाइट पोल बेस प्लेट वेल्डिंग उत्पादन के लिए लागू किया जाता है।अच्छी गुणवत्ता वाले वेल्डिंग सीम प्राप्त करने के लिए विभिन्न वेल्डिंग स्थिति के अनुसार, रोबोट और वेल्डिंग पावर के बीच वास्तविक समय संचार द्वारा,

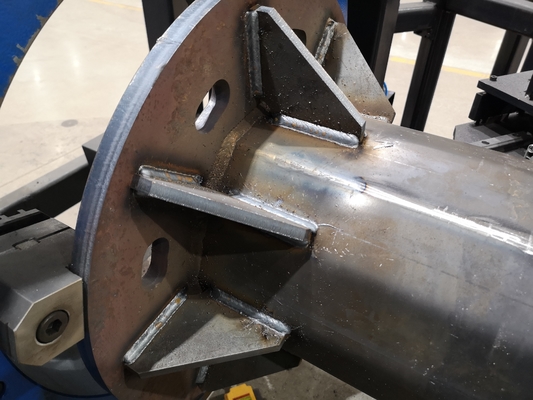

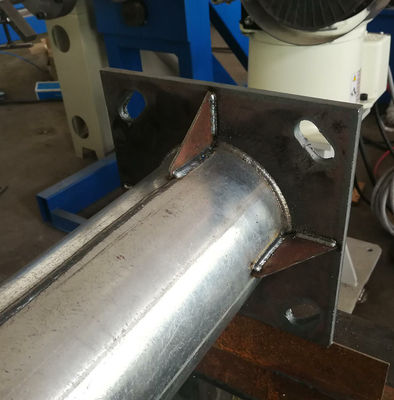

सबसे पहले, पोल बेस प्लेट के आंतरिक और बाहरी परिधि सीम को वेल्डेड किया जाता है, और फिर बेस प्लेट की प्रबलिंग रिब को स्वचालित रूप से वेल्डेड किया जाता है।

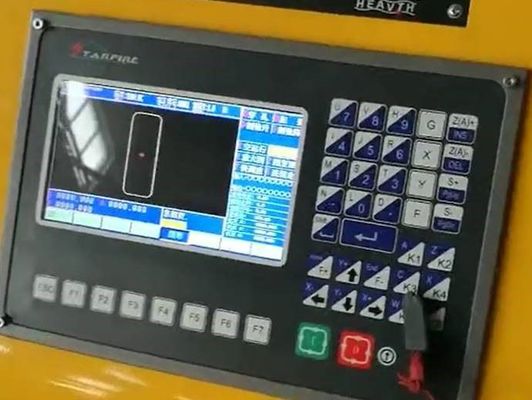

मशीन संयुक्त सीएनसी दरवाजा काटने का कार्य है, यह शंक्वाकार पोल, गोल पोल, अष्टकोणीय प्रकाश पोल दरवाजा सीएनसी काटने के लिए उपयुक्त है, काटने का आकार सर्कल, वर्ग, आयत, अण्डाकार प्रकार आदि हो सकता है और कोई भी जिसे कंप्यूटर द्वारा डिज़ाइन किया जा सकता है।

काटने का स्रोत स्वचालित प्लाज्मा है।तो काटने की गति बहुत तेज होगी, और फ्लेम कटिंग की तुलना में अत्याधुनिक गुणवत्ता बेहतर है।यूएस-निर्मित हाइपरथर्म प्लाज्मा बिजली की आपूर्ति और मशाल के उपयोग के कारण, काटने का अंतर अपेक्षाकृत छोटा है, और कटे हुए टुकड़े आमतौर पर दरवाजे के कवर के रूप में उपयोग किए जाते हैं।

पोल सामग्री स्टील या एल्यूमीनियम हो सकती है।

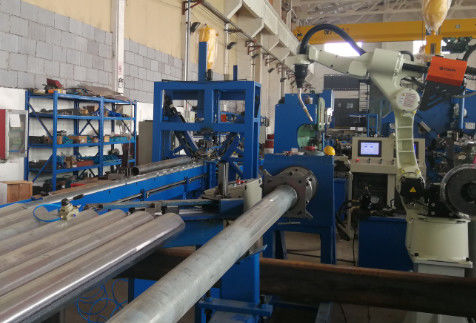

सामान्य लेआउट इस प्रकार है:

विशेषताएँ

1. विशेष ध्रुव विस्तारक के साथ, बेस प्लेट के अंदर ध्रुव को गोल या अष्टकोणीय फिक्स करने में आसान बनाने के लिए
2. बेस प्लेट पर स्टिफ़नर के स्वचालित प्लेसमेंट और स्वचालित वेल्डिंग के कार्य के साथ
3. कावासाकी रोबोट का इस्तेमाल अच्छे संचालन और गुणवत्ता के लिए किया जाता है।
4. वेल्डिंग पावर केम्पी से है, अच्छी सीम गुणवत्ता और प्रभावी वेल्डिंग
5. स्थिति संक्रमण में बड़े मोड़ वाले देवदूत होते हैं, जो किसी भी कोण वेल्डिंग को प्राप्त कर सकते हैं।
6. मैन पावर सेविंग।
7. फुल टाइम वर्किंग
8. विश्वसनीय गुणवत्ता के साथ अच्छी लग रही वेल्डिंग उपस्थिति।

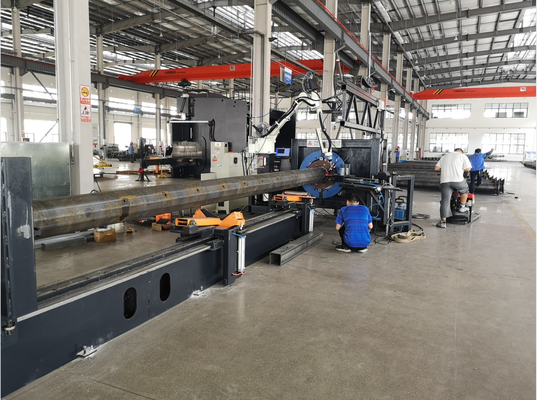

9. पूरी मशीन में वन वे मूवमेंट डिज़ाइन है।यह तेजी से मात्रा में उत्पादन के लिए उपयुक्त है।वेल्डिंग को पूरा करने के लिए एक-एक करके मशीन के बाईं ओर डंडे खड़े किए जाते हैं, और वेल्डेड पोल को दाईं ओर रखा जाता है।ओवरहेड क्रेन के बिना, पोल चलता है और ऊपर उठता है, और ऑपरेटर की श्रम तीव्रता कम होती है।
10. यह मशीन लाइट पोल के सीएनसी डोर कटिंग फंक्शन को भी जोड़ती है, जो एक बार लोडिंग और फिक्सिंग में बॉटम बेस प्लेट की वेल्डिंग, रीइन्फोर्सिंग रिब की वेल्डिंग और डोर के प्लाज्मा कटिंग को स्वचालित रूप से पूरा कर सकता है।ऑपरेटर का लोडिंग समय बहुत कम हो जाता है, और उत्पादन स्थान बच जाता है।

मुख्य पैरामीटर:
