उत्पाद विवरण:
|
प्रमुखता देना: | स्वचालित काटने की मशीन,प्लेट काटने की मशीन |
---|
त्वरित विस्तार:
नाम | अन्य नाम | ब्रांड का नाम | सीएमसी |
हल्के ध्रुव के लिए लंबाई लाइन में काटें | decoiler, इस्पात का तार काटने की मशीन, स्लिटिंग, लाइटपोल के लिए मशीन काटना; | फ़ीचर | हमारी लाइन लंबाई में पारंपरिक कटौती के साथ अलग है, आप एक तरफ छोटे और एक तरफ बड़ी चौड़ाई के साथ सीढ़ी-आकार की शीट प्राप्त कर सकते हैं |
काटने की क्षमता | मोटाई में 2-6 मिमी लंबाई में 12000 मिमी चौड़ाई में 800-1600 मिमी | उपयोग औद्योगिक | स्ट्रीट लाइट पोल औद्योगिक |
विवरण:
तकनीकी मापदंड
1. सामग्री की मोटाई: Q235A गर्म लुढ़का हुआ हल्के स्टील के लिए 2 मिमी-6.0 मिमी
2. सामग्री की चौड़ाई: 800-1600 मिमी
3. स्टील कॉयल का वजन: अधिकतम 20 टन
4. इस्पात का तार का भीतरी व्यास: Φ500mm-Φ750mm
5. स्तर की गति: 5-15 मी / मिनट
6. समतल रोलर्स की संख्या: 13
7. स्तर रोलर्स व्यास: 160 मिमी
8. पैमाने के लिए लंबाई सीमा: 2000 ~ 12000mm अनुसार requirments।
10. लंबाई काटने की सहनशीलता: ± 15 मिमी (8 मीटर लंबाई प्लेट पर आधार)
11. मुख्य स्तरीय मोटर शक्ति: 37 किलोवाट (कुल लगभग 65 किलोवाट)
12. मशीन के लिए चौड़ाई क्षेत्र: लगभग 7000 मिमी
आवेदन:
यह हल्के ध्रुव सामग्री के लिए है जो एक तरफ छोटी चौड़ाई, एक तरफ बड़ी चौड़ाई स्टील प्लेट प्राप्त करने के लिए, बिना काटना, समतल बनाना, काटने, किनारे पर फिसलने और स्परिंग की प्रक्रिया को छिड़कती है।
विशेष विवरण
1. स्टील कॉइल लोडिंग डॉली कार:
यूपी और डाउन: हाइड्रोलिक
क्षैतिज चलती: मोटर चालित
अधिकतम भार भारोत्तोलन: 15 टन
2. हाइड्रोलिक डबल सिर छाता प्रकार decoiler:
इसमें शामिल है: मोटोरिज्ड का भुगतान, मोटर, रेड्यूसर,
श्रृंखला प्रणाली को स्थानांतरित करने के लिए शिफ्ट लेता है। रोटेशन की दिशा दक्षिणावर्त और अनजाने में हो सकती है।
खोलें और बंद करें: हाइड्रोलिक
अधिकतम भार भारोत्तोलन: 15 टन
3. हाइड्रोलिक मार्गदर्शक-दबाने, फावैल-सिर, चुटकी और खिला डिवाइस:
यह इस्पात की कुंडल को दूध पिलाने के लिए इकाई, हाइड्रोलिक अप को ले जाने और इस्पात की कुंडली से बचने के लिए प्रेस करने के लिए है।
दो रोलर्स का रोटेशन सामग्री को स्िलिटिंग यूनिट के किनारे पर ले जाती है। अप रोलर ऊपर और नीचे: हाइड्रोलिक
4. मध्य रोलिंग तरीके से कार्यबल: 4 एम

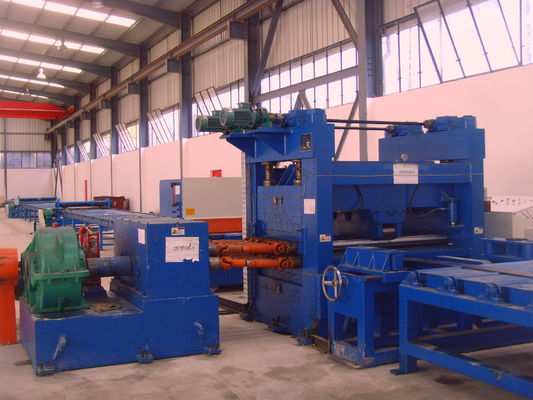

5. लेवलिंग यूनिट: (दो प्रकार की प्रकार),
सहित: गति समायोज्य मोटर, प्रसारण, गियरबॉक्स
स्टेलीइंग रोलर गर्मी उपचार, 40 सीआर के साथ सौदा कर रहे हैं। HRC48
ऊपर और नीचे रोलर कुल 13. (चुटकी रोलर की 1 जोड़ी सहित)
अप रोलर बेस ऊपर और नीचे आंदोलन मोटर द्वारा कीड़ा प्रणाली के माध्यम से प्रेरित है।
यह लंबाई मापने इकाई के साथ है:
एन्कोडर को घुमाए जाने से सिगनल को सिस्टम को नियंत्रित करने और निश्चित लंबाई को नियंत्रित करने के लिए भेजता है।
नोट: विकल्प: अलग-अलग मार्गदर्शक इकाई के साथ चार प्रकार के प्रकार स्तर इकाई।

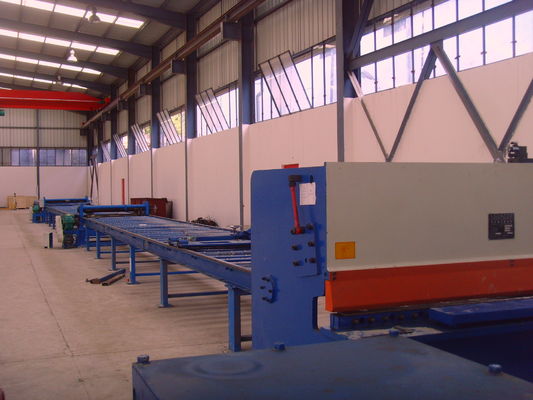

6. काटने की मशीन:
सहित: हाइड्रोलिक स्विंग बीम कतरन Q12Y-6 * 2000
7. डबल बढ़त slitting इकाई
यह हल्के ध्रुव के लिए सटीक चौड़ाई पाने के लिए हॉट रोल्ड स्टील प्लेट के स्क्रैप किनारे को ढंकने के लिए है।
यह स्टील शीट में कटौती करने के लिए रोलिंग कतरनी सिद्धांत पर आधार है। स्लीटिंग यूनिट के सामने एक पुतली है यह सीधे काटने को नियंत्रित करने के लिए है अलग-अलग चौड़ाई वाले भिन्न आकार के हल्के ध्रुव शीट पाने के लिए स्लीटिंग ब्लेड की स्थिति को बदलकर।
समेत :
रेल के साथ सहायक तालिका
शीट ढोना, एक टुकड़ा
मोटर और गियर बॉक्स के साथ डबल ब्लेड का किनारा किनारे वाली इकाई
8. कंकड़ slitting इकाई
स्टील शीट में कटौती करने के लिए रोलिंग कतरनी सिद्धांत पर स्परर स्लीटिंग मशीन आधार है। स्लीटिंग यूनिट के सामने एक पुतली है यह शंकु काटने की डिग्री को नियंत्रित करने के लिए है। स्पर स्लीटिंग दर को नियंत्रित करने के लिए डॉली पर स्टॉपर की स्थिति को बदलकर
समेत :
रेल के साथ सहायक तालिका
शीट ढोना, एक टुकड़ा
मोटर और गियर बॉक्स के साथ सिंगल ब्लेड के प्रकार का किनारा धारक इकाई।
9। समाप्त प्रकार का लंगर शीट के लिए गेंद प्रकार समर्थन तालिका
10. विद्युत प्रणाली:
केंद्रीय नियंत्रण तालिका
पीएलसी, एसी चालक इन्वर्टर में त्वरित प्रतिक्रिया और अच्छी गतिविधि है, जो प्रभावी रूप से मापने की सटीकता और चलने की गति को नियंत्रित कर सकती है।
11. हाइड्रोलिक प्रणाली:
हाइड्रोलिक पावर 25 एल / मिन
सहित: हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, संयुक्त, नरम पाइप, हार्ड पाइप और इतने पर।
लंबाई और दूसरों के लिए कटौती के साथ क्या अंतर है?
लंबाई के लिए पारंपरिक कटौती केवल चादरों में स्टील का तार कटौती करता है। लेकिन हमारा विशेष रूप से प्रकाश ध्रुव के लिए डिज़ाइन किया गया है, यह स्टील का तार को चादरों में कटौती कर सकता है, लेकिन साथ ही यह शीट को एक तरफ छोटी चौड़ाई, एक तरफ बड़ी चौड़ाई, सीढ़ी के आकार के समान कर सकता है।
ग्राहकों के साथ संचार
उ: इस मशीन द्वारा एक तरफ छोटी चौड़ाई और एक तरफ बड़ी चौड़ाई वाली शीट कटाई कैसे करें?
बी: सबसे पहले, एक डबल एज स्लिटिंग यूनिट है, यह हल्के ध्रुव के लिए सटीक चौड़ाई पाने के लिए हॉट रोल्ड स्टील प्लेट के स्क्रैप एज को फेंकने के लिए है, और फिर हम स्टील शीट को 2 टुकड़ों में कटौती करने के लिए हमारी स्पर स्लीटिंग इकाई का उपयोग कर सकते हैं एक ओर छोटे और एक तरफ बड़ी शीट के साथ स्लीटिंग यूनिट के सामने एक पुतली है यह शंकु काटने की डिग्री को नियंत्रित करने के लिए है। स्पर स्लीटिंग दर को नियंत्रित करने के लिए डॉली पर स्टॉपर की स्थिति को बदलकर
ए: लंबाई में कटौती के लिए कितने मॉडल हैं?
बी: हमारे पास तीन प्रकार हैं, 6 एक्स 1600-12 मीटर (अधिकतम कटौती लंबाई 12 मीटर है), 6 एक्स 1600-14 मीटर (अधिकतम 14 मीटर) और 6 x1600-16 मीटर (अधिकतम 16 मीटर)
ए: आपकी गुणवत्ता की गारंटी अवधि कितनी देर है
एक साल। और जब मशीन ग्राहक कार्यशाला में आती है, तो हम मशीन को कमीशन करने और प्रशिक्षण देने के लिए इंजीनियर भेज देंगे। लेकिन यह भी, ग्राहक प्रसव से पहले अपने इंजीनियरी को हमारे कार्यशाला में अध्ययन करने के लिए दे सकते हैं।
