| ब्रांड नाम: | CMC |
| कीमत: | Negotiate |
| भुगतान की शर्तें: | टी/टी, एल/सी |
| आपूर्ति करने की क्षमता: | प्रति माह 36 सेट |

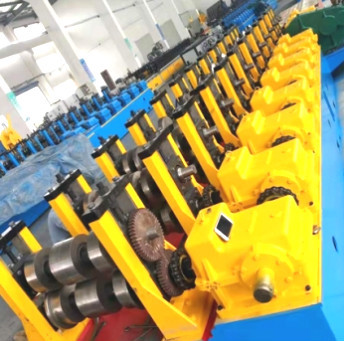

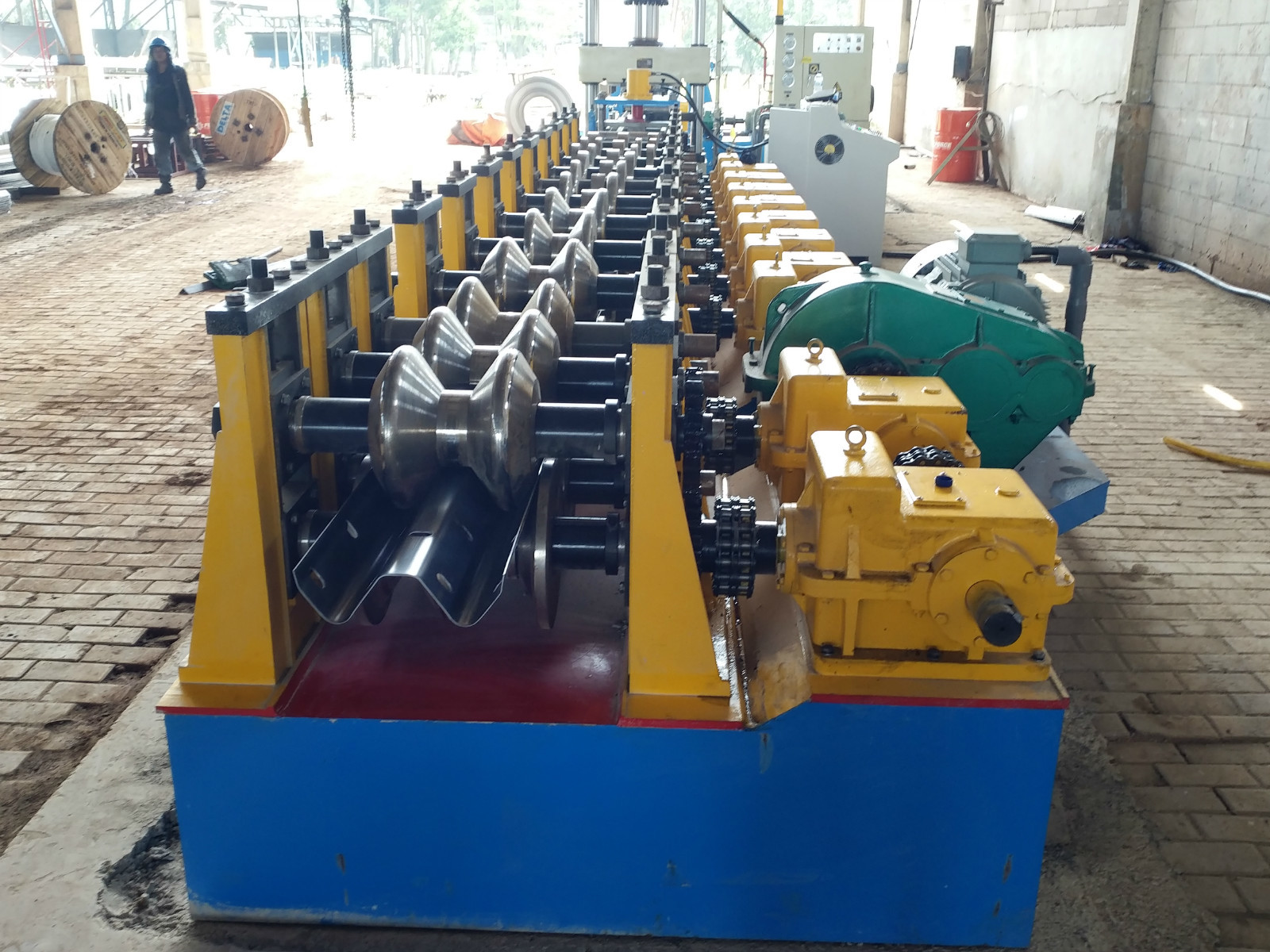

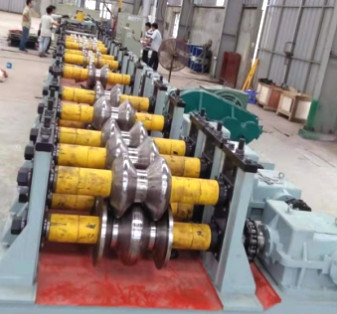

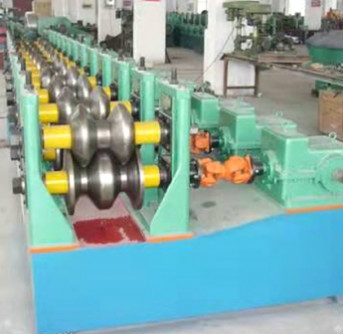

ISO9001 350H बीम हाईवे बैरियर रोल बनाने की मशीन
I। उत्पाद विवरण
| 1 | मॉडल नं। | हाई स्पीड फ्लोर डेक स्टील रोल फॉर्म मशीन |
| 2 | मोटाई | 0.3-0.8 मिमी |
| 3 | कोलाई सामग्री | सैनिक |
| 4 | मैनुअल डिकॉयलर की असर क्षमता | 6.5 टन है |
| 5 | शाफ़्ट सामग्री | 45 # इस्पात |
| 6 | व्यास से बाहर | स्वनिर्धारित |
| 7 | चरणों की संख्या | स्वनिर्धारित |
| 8 | हस्तांतरण | चेन ट्रांसमिशन |
| 9 | बनाने की गति | 8-12m / मिनट |
| 10 | मुख्य मोटर शक्ति | 3kw |
| 1 1 | वोल्टेज | 380V50HZ तीन चरण या आवश्यकता के रूप में |
| 12 | आयाम | 7 * 1.3 * 1.3 |
| 13 | काट रहा है | हाइड्रोलिक कटिंग |
| 14 | ब्लेड सामग्री | बुझा हुआ 60-62 डिग्री सेल्सियस के साथ Cr12 स्टील |
| 15 | नियंत्रण प्रणाली | पीएलसी (डेल्टा) |
| 16 | लंबाई सहिष्णुता | ± 1 मिमी |
| 17 | स्पेयर पार्ट्स |
1 आसान प्रदर्शन भागों: शंकु 2 पीसी, फ्यूज-लिंक 4 पीसी 2 रबर चटाई: 1 पीसी 3 बोल्ट स्पैनर: 1 पीसी |
| 18 |
सहित पूरी लाइन: मैनुअल decoiler, रोल बनाने की मशीन, हाइड्रोलिक स्टेशन, हाइड्रोलिक कटर, पीएलसी नियंत्रण प्रणाली, रन-आउट तालिका। |
|
II.Basic मशीन पैरामीटर
सामग्री: Q345B जस्ती चादर
मोटाई: 2.5~3.0 मिमी
चौड़ाई: 450-476 मिमी
वजन: 65 किग्रा
उत्पादों के विनिर्देशों
उत्पाद: उत्पाद ड्राइंग द्वारा
उत्पाद की चौड़ाई: 310 मिमी ± 5 मिमी
उत्पाद की ऊंचाई: 81 मिमी mm 5 मिमी
उत्पाद विशेष विवरण
बनाने की विधि: कोल्ड रोल का गठन
उत्पादन की गति: speed10m / मिनट
खिला दिशा: बाईं फ़ीड
मुख्य वोल्टेज: 380 वी, 50 हर्ट्ज
इकाई कुल शक्ति: लगभग 20.7KW
ड्राइव शाफ्ट असर: 6026
टर्बो लिफ्ट: SWL10-3 / 23-FU3
मुख्य ड्राइव मोटर: YVP180M-4-15
Reducer: ZQ500-48.57
वॉलबोर्ड सामग्री: A3
दस्ता सामग्री: 40
ढालना सामग्री: Gcr15
तृतीय, उपकरण संरचना का अवलोकन
उपकरण फ्रेम को ए 3 स्टील प्लेट द्वारा संसाधित किया जाता है, उम्र बढ़ने के उपचार के बाद, 3-रोलर संरचना, 1 ऊपरी और 2 निचला, निचला रोलर एक निश्चित संरचना को गोद लेता है, ऊपरी रोलर स्लाइडर आंदोलन समायोजन को गोद लेता है, और टरबाइन बॉक्स ड्राइव के 3 सेट संचालित होते हैं ऊपरी और निचले को समायोजित करने के लिए मोटर द्वारा टरबाइन बॉक्स को 3 सेट के बक्से के सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए एक कनेक्टिंग रॉड से जोड़ा जाता है, और 3 स्वतंत्र दीवार प्लेटें एक शाफ्ट द्वारा पूरे मशीन के समानांतरवाद को सुनिश्चित करने के लिए जुड़ी होती हैं।रोलर शाफ्ट का व्यास 110 मिमी है।बाएँ और दाएँ पर नए नए साँचे के दो सेट होते हैं, एक आंतरिक आर्क के लिए और दूसरा बाहरी आर्क के लिए और 15KW मोटर मोटर का एक सेट होता है।यह एक ZQ500 रिड्यूसर द्वारा संचालित है, जो गियर के माध्यम से बाएं और दाएं निचले शाफ्ट को चलाता है। गियर मॉड्यूल 10 मीटर है, प्रत्येक बाएं और दाएं के लिए एक है। उत्पाद को ऑपरेशन कंसोल के माध्यम से संसाधित किया जाता है।
चतुर्थ,उपकरण विन्यास चेकलिस्ट
| नहीं |
भाग का नाम |
मात्रा |
| 1 |
साँचा बनाना |
हर तरफ सांचों का एक सेट |
| 2 |
15KW ड्राइव मोटर |
एक सेट |
| 3 |
मोल्ड शाफ्ट बनाने |
3 सेट्स |
| 4 |
टर्बो लिफ्ट |
3 सेट्स |
| 5 |
भारोत्तोलन ड्राइव मोटर |
एक सेट |
| 6 |
ZQ500 रिड्यूसर |
एक सेट |
| 7 |
विद्युत कंसोल |
एक सेट |
| 8 |
उपकरण लंगर बोल्ट |
एक सेट |
वी। संरचनाएं आरेख:
