| Brand Name: | CMC |
| MOQ: | 1 सेट |
| कीमत: | According to requirements |
| Supply Ability: | NEGOCIATE |
उच्च मास्ट और एकध्रुवीय सीम वेल्डिंग मशीन,अधिकतम व्यास 2200 मिमी

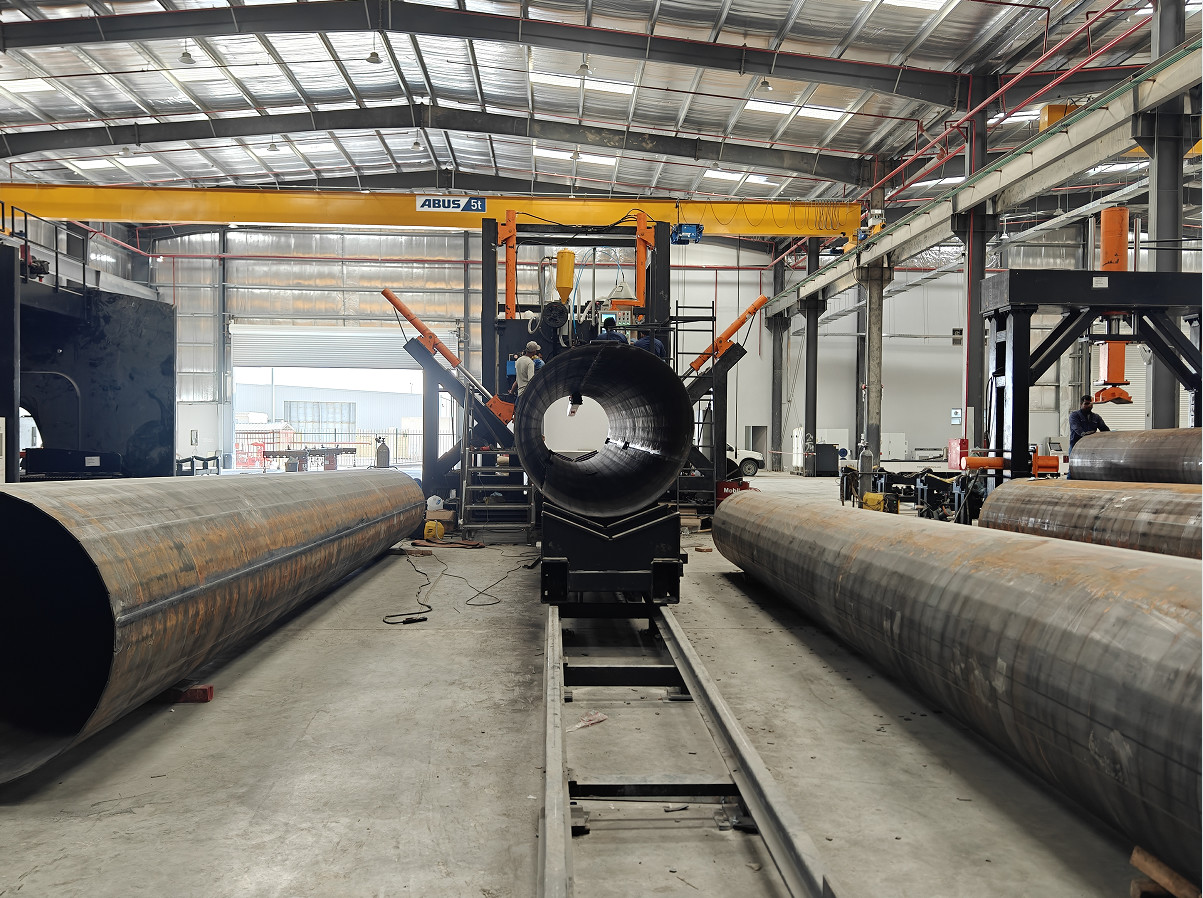

हाईमास्ट पोल और मोनोपोल शट-वेल्डिंग मशीन, यह एक खोल या दो खोल प्रकार बहुभुज और सर्कल कॉपर पोल के लिए उपयुक्त है। यह स्वचालित वेल्डिंग लाइन है,गैन्ट्री प्रकार की संरचना स्थिर है और वेल्डिंग प्रणाली के साथ है, गति समायोज्य चलाने के लिए SERVO मोटर के साथ पूरी तरह से पोल लंबाई ट्रॉली, हाइड्रोलिक सिलेंडर क्लैंपिंग व्हील को धक्का देता है ताकि पोल को बंद किया जा सके और एक ही समय में वेल्डिंग की जा सके।
दो सीम पोल के लिए, जब पहली सीम वेल्डिंग समाप्त हो जाती है, तो निचला रोलर उठ जाएगा और दूसरी सीम वेल्डिंग शुरू करने के लिए पोल को दूसरी सीम स्थिति में घुमाएगा।
मशीन में निम्नलिखित वस्तुएं शामिल हैंः
ट्रॉली और पोल चलाने के लिए लंबी कार्य तालिका।
मुख्य गैन्ट्री इकाई
पोल ट्रॉली चलाने के लिए ड्राइविंग सिस्टम
हाइड्रोलिक क्लैंपिंग (पोल के लिए क्लैंपिंग पहियों सहित)
वेल्डिंग तारों को खिला प्रणाली सहित डुबकी आर्क वेल्डिंग प्रणाली।
प्रवाह वसूली प्रणाली

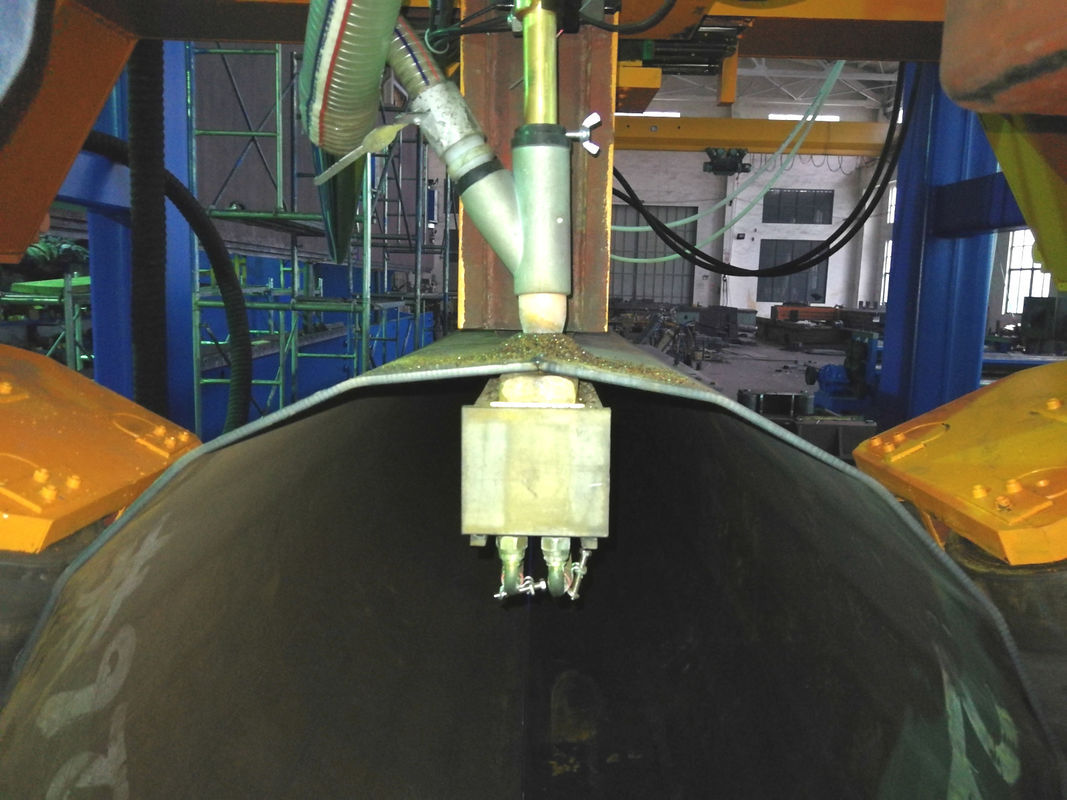

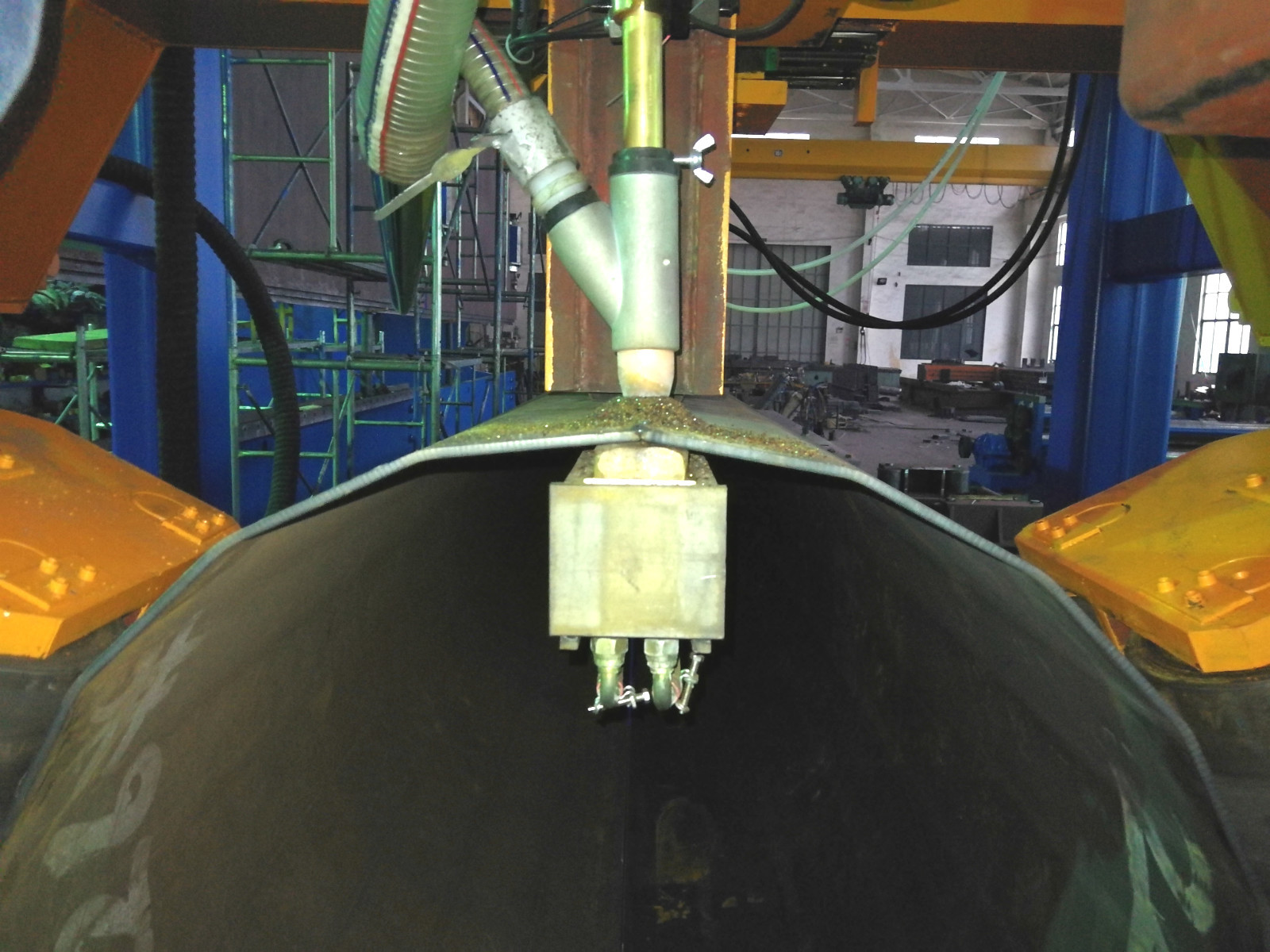

जल शीतलन प्रणाली के साथ आंतरिक तांबे की पट्टी
बढ़ते प्रकार के रोलर, 2 इकाइयां
हाइड्रोलिक प्रणाली
नियंत्रण प्रणाली
| तकनीकी विशेषताएं | ||
| 1 | काम करने योग्य व्यास | 300-2200 मिमी |
| 2 | काम करने योग्य लंबाई | 18000 मिमी |
| 3 | ध्रुव मोटाई | 5 ~ 25 मिमी |
| 4 | क्लैंपिंग पैरों की मात्रा | 3 इकाइयाँ |
| 5 | पंप के लिए मोटर की शक्ति | 5.5 किलोवाट |
| 6 | ट्रॉली के लिए चलती मोटर | 7 किलोवाट, एसी सर्वो |
| 7 | ऊर्ध्वाधर यात्रा स्ट्रोक | 2000 मिमी |
| 8 | ऊर्ध्वाधर यात्रा कार्यबल | 39 टन ((2 टुकड़े सिलेंडर x19.5 टन) |
| 9 | साइड ट्रैवल कार्यबल | 32 टन x 2 टुकड़े |
| 10 | वेल्डिंग मशीन |
मानक विन्यासः डबल आर्क डबल तार डुबकी आर्क वेल्डिंग डीसी डुबकी आर्क वेल्डिंग बिजली आपूर्ति मॉडल ZD5-1250B: इनपुट पावर AC380V, तीन चरण, 50Hz नामित इनपुट क्षमता 88KVA आउटपुट करंट DC250A DC1250A नामित भार अवधि 100% एसी वर्तमान डुबकी आर्क वेल्डिंग बिजली की आपूर्ति मॉडल BXL5-1250: इनपुट पावर AC380V, दो-चरण, 50Hz नामित इनपुट क्षमता 110KVA आउटपुट करंट DC250A DC1250A नामित भार अवधि 60% वेल्डिंग मशीन का ब्रांड: तांगशान काईयुआन |
|
वेल्डिंग मशीन विकल्पः लिंकन, संयुक्त राज्य अमेरिका |
डबल आर्क डबल तार डुबकी आर्क वेल्डिंग डीसी डुबकी आर्क वेल्डिंग बिजली आपूर्ति मॉडल डीसी-1000 तार फीडर: NA3 नियंत्रक: NA3 एसी वर्तमान डुबकी आर्क वेल्डिंग बिजली आपूर्ति मॉडल एसी-1200 तार फीडर: NA3 नियंत्रक: NA4 |
|
| 11 | वेल्डिंग तार का व्यास | 3~5mm वेल्डिंग तार, चयन करने के लिए पोल मोटाई के अनुसार |
| 12 | कार्य गति | 0.2~1m/min (नोट: विभिन्न मोटाई की गति अलग होगी) |
| 13 | वेल्डिंग दिशा | वेल्डिंग का आरंभ बेस बड़े छोर से ऊपर छोटे छोर तक होता है। |
| 14 | घुसपैठ की क्षमता | ९०% |
| 15 | मुख्य विद्युत तत्व | श्नाइडर (फ्रांस का ब्रांड) |
| 16 | पीएलसी | सीमेंस |
| 17 | मुख्य मोटर ब्रांड (हाइड्रोलिक पंप के लिए) | सीमेंस |
| 18 | सर्वो मोटर | सीमेंस |
| 19 | वेल्डिंग शक्ति ब्रांड और मॉडल |
जलमग्न आर्क वेल्डिंग काईयुआन (चीन में पैनासोनिक जनपान कारखाना) विकल्पः लिंकन, संयुक्त राज्य अमेरिका |
| 20 | वजन | 30 टन |
| 21 | कुल आकार (मिमी) | 43000x6500x5500 मिमी (LXWXH) |
