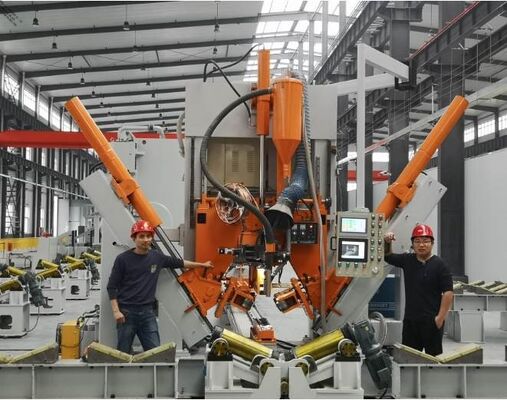

लाइट पोल शट-वेल्डिंग मशीन — मॉडल 340/14000
उत्पाद अवलोकन
मॉडल 340/14000 लाइट पोल शट-वेल्डिंग मशीन एक स्वचालित वेल्डिंग लाइन है जिसे विशेष रूप से एक-टुकड़ा बहुभुज और गोलाकार टेपर्ड (शंक्वाकार) लाइट पोल के लिए डिज़ाइन किया गया है। यह पोल को छोटे सिरे से बड़े सिरे तक लगभग बिना किसी वेल्डिंग न की गई लंबाई के लगातार वेल्ड करता है, जिससे सीधी और स्थिर सीम बनती है और निम्नलिखित प्रक्रिया में मैनुअल काम काफी कम हो जाता है। सबमर्ज्ड आर्क वेल्डिंग (SAW) और CO₂ गैस-शील्डेड वेल्डिंग दोनों कार्यों से सुसज्जित, यह 60 मिमी से 340 मिमी तक के पोल व्यास और 14,000 मिमी तक की पोल लंबाई को कवर करता है।
मुख्य विशेषताएं और लाभ
- पूर्ण-लंबाई स्वचालित वेल्डिंग— पोल को छोटे सिरे से नीचे के सिरे तक पूरे क्षेत्र में वेल्ड करता है, लगभग कोई वेल्डिंग न की गई लंबाई नहीं छोड़ता है, जो अगली प्रक्रिया में मैनुअल काम को कम करता है।
- सभी दिशाओं से 8-सेट क्लैंपिंग रोलर्स— पोल की सतह पर दबाव समान रूप से वितरित करता है, रोलर दबाव और सतह खरोंच को कम करता है; विशेष रूप से अष्टकोणीय पोल वेल्डिंग के लिए उपयुक्त।
- डुअल-साइड पुश सिलेंडर— पोल को बंद करने के लिए मजबूत क्लोजिंग बल प्रदान करता है, जो बड़ी मोटाई, छोटे व्यास वाले पोल के लिए आदर्श है।
- मोटर चालित फास्ट-रिटर्न पुलिंग ट्रॉली— वेल्डिंग के बाद उच्च गति पर स्वचालित रूप से लौटता है, इसलिए मैनुअल पुश-बैक की आवश्यकता नहीं होती है, जिससे ऑपरेटर के श्रम की तीव्रता काफी कम हो जाती है।
- न्यूमेटिक क्लैंपिंग डिवाइस— मैनुअल क्लैंपिंग की तुलना में तेज और सरल। पुल-टाइप डिज़ाइन का मतलब है कि वेल्डिंग से पहले प्रत्येक पोल से वेल्डिंग ग्राउंड वायर कनेक्ट करने की आवश्यकता नहीं है; वेल्डिंग की गति अधिक स्थिर होती है, वेल्डिंग के बाद कम वेल्डिंग विरूपण होता है, और संचालन आसान होता है।
- डुअल वेल्डिंग प्रक्रियाएं— एक मशीन में सबमर्ज्ड आर्क वेल्डिंग और CO₂ गैस-शील्डेड वेल्डिंग दोनों का समर्थन करता है।

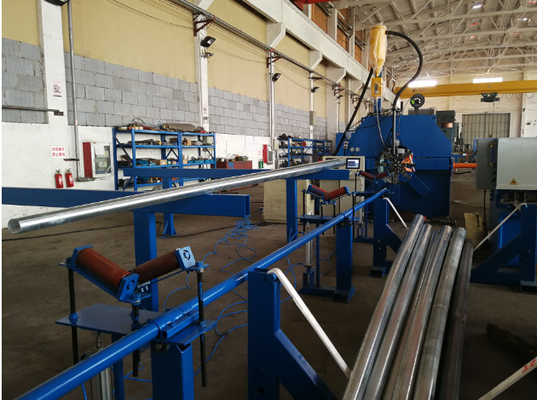

- बैक-साइड साइलेंट रोलर सपोर्ट (मानक)— कोई बैक सपोर्टिंग ट्रॉली नहीं और मैनुअल पुश-बैक की आवश्यकता नहीं; पोल को मशीन पर लोड करना आसान बनाता है और जनशक्ति को कम करता है।
- बैक पोल गाइडिंग डिवाइस— वेल्डिंग प्रक्रिया के दौरान सटीक स्थिति सुनिश्चित करता है।
अनुप्रयोग
यह मशीन एक-टुकड़ा बहुभुज और गोलाकार टेपर्ड (शंक्वाकार) लाइट पोल की स्वचालित सीम वेल्डिंग के लिए डिज़ाइन की गई है। गति-समायोज्य मोटर द्वारा संचालित डॉली, लाइट पोल को छोटे सिरे से बड़े सिरे तक खींचती है, जबकि हाइड्रोलिक सिलेंडर, एक यांत्रिक श्रृंखला और वर्म व्हील के माध्यम से, पोल को बंद करने और एक साथ वेल्डिंग करने के लिए क्लैंपिंग पहियों को धकेलता है।
मानक मशीन घटक
- गियर और रैक ड्राइविंग सिस्टम के साथ लंबी वर्किंग टेबल पुलिंग ट्रॉली के लिए
- पुलिंग ट्रॉली: गति-समायोज्य आवृत्ति मोटर, ड्राइविंग सिस्टम, गाइडिंग डिवाइस और न्यूमेटिक क्लैंपिंग सिस्टम

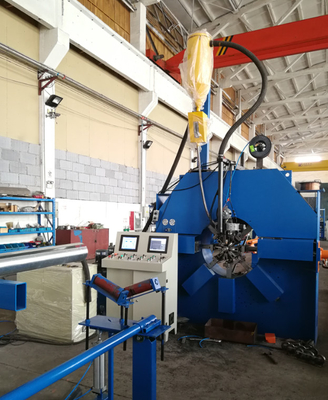

- हाइड्रोलिक क्लैंपिंग और वेल्डिंग यूनिट: बहुभुज और शंक्वाकार पोल के लिए 8 सेट क्लैंपिंग पहिए, साथ ही बड़ी मोटाई वाले पोल के लिए साइड अतिरिक्त हाइड्रोलिक क्लैंपिंग सिस्टम
- वेल्डिंग सिस्टम: सबमर्ज्ड आर्क वेल्डिंग और CO₂ गैस-शील्डेड वेल्डिंग, जिसमें पावर सोर्स, वायर फीडिंग सिस्टम, फ्लक्स रिकवरी सिस्टम और वेल्डिंग ग्राउंड वायर शामिल हैं
- बैक-साइड साइलेंट रोलर सपोर्ट (मानक)
- हाइड्रोलिक सिस्टम: डबल पंप, डबल मोटर, डबल कंट्रोल सिस्टम
- पोल क्लैंपिंग के लिए न्यूमेटिक सिस्टम

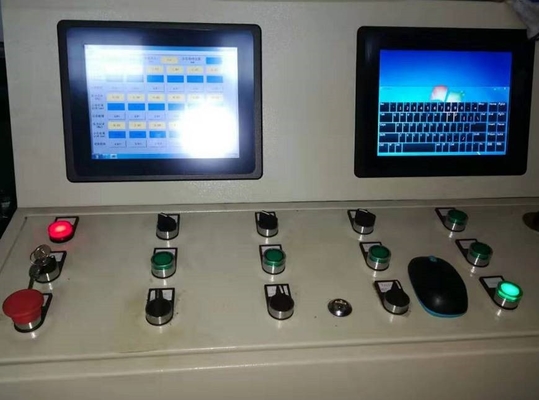

- इलेक्ट्रिकल कंट्रोल सिस्टम: फ्रीक्वेंसी इन्वर्टर, ऑपरेशन पैनल, केबल, आदि।
तकनीकी विनिर्देश
| मद |
विनिर्देश |
| कार्य योग्य व्यास |
60–340 मिमी |
| कार्य योग्य लंबाई |
14,000 मिमी |
| डॉली की लंबाई |
2,000 मिमी |
| लाइट पोल की मोटाई |
व्यास 60–340 मिमी: 2.8–5 मिमी; व्यास 200–340 मिमी: 4–8 मिमी |
| क्लैंपिंग फीट की संख्या |
8 यूनिट (अधिक क्लैंपिंग पॉइंट = कम दबाव, कम सतह मार्किंग) |
| पंप मोटर पावर |
4 किलोवाट |
| पुलिंग डॉली मोटर पावर |
4 किलोवाट, एसी चर-गति |
| वेल्डिंग मशीन |
500 ए (सबमर्ज्ड आर्क वेल्डिंग + CO₂ गैस-शील्डेड वेल्डिंग) |
| वेल्डिंग वायर व्यास |
1.2–2.0 मिमी (पोल की मोटाई के अनुसार चुना गया) |
| कार्य गति |
1–3 मीटर/मिनट (मोटाई के साथ भिन्न होता है) |
| मुख्य विद्युत घटक |
सुप्रसिद्ध अंतरराष्ट्रीय ब्रांड |
| मुख्य फ्रीक्वेंसी इन्वर्टर |
सुप्रसिद्ध अंतरराष्ट्रीय ब्रांड |
| मुख्य मोटर |
प्रतिष्ठित अंतरराष्ट्रीय ब्रांड |
| वेल्डिंग पावर सोर्स |
सुप्रसिद्ध अंतरराष्ट्रीय ब्रांड |
| वजन |
6,000 किग्रा |
| समग्र आयाम (L×W×H) |
31,000 × 3,000 × 4,500 मिमी |
वैकल्पिक और मानक कार्य
- दोनों-साइड अतिरिक्त हाइड्रोलिक सिलेंडर— छोटे व्यास, बड़ी मोटाई वाले लाइट पोल या उच्च-तन्यता-शक्ति वाले स्टील प्लेट से बने पोल के लिए उपयुक्त; सीम वेल्डिंग करते समय मजबूत क्लोजिंग बल प्रदान करता है।
- डॉली फास्ट रिटर्न डिवाइस— वेल्डिंग के बाद, बटन दबाएं और डॉली उच्च गति पर मुख्य वेल्डिंग हेड पर लौट आती है और स्वचालित रूप से रुक जाती है (मैनुअल-टाइप मशीनों को ऑपरेटरों द्वारा वापस धकेलना पड़ता है, जो श्रम-गहन और समय लेने वाला है)।
- न्यूमेटिक क्लैंपिंग यूनिट— मैनुअल क्लैंपिंग की तुलना में आसान और बहुत तेज। नोट: पुश-टाइप पोल वेल्डिंग मशीनों में कोई क्लैंपिंग यूनिट नहीं होती है और वेल्डिंग से पहले प्रत्येक पोल से ग्राउंड वायर कनेक्ट करने की आवश्यकता होती है; इसकी तुलना में, पुल-टाइप मशीन अधिक स्थिर वेल्डिंग गति, वेल्डिंग के बाद कम वेल्डिंग वक्र प्रदान करती है, और प्रत्येक पोल के लिए ग्राउंड वायर कनेक्ट करने की आवश्यकता नहीं होती है।
अक्सर पूछे जाने वाले प्रश्न
Q1: यह मशीन किस प्रकार के लाइट पोल वेल्ड कर सकती है?
A: यह 60–340 मिमी व्यास और 14,000 मिमी तक की लंबाई वाले एक-टुकड़ा बहुभुज और गोलाकार टेपर्ड (शंक्वाकार) लाइट पोल के लिए उपयुक्त है।
Q2: क्या यह बड़ी मोटाई या छोटे व्यास वाले पोल को संभाल सकती है?
A: हाँ। डुअल-साइड पुश सिलेंडर और वैकल्पिक दोनों-साइड अतिरिक्त हाइड्रोलिक सिलेंडर के साथ, यह बड़ी मोटाई, छोटे व्यास वाले पोल को बंद और वेल्ड कर सकती है, साथ ही उच्च-तन्यता-शक्ति वाले स्टील प्लेट से बने पोल को भी।
Q3: मशीन किन वेल्डिंग प्रक्रियाओं का समर्थन करती है?
A: सबमर्ज्ड आर्क वेल्डिंग (SAW) और CO₂ गैस-शील्डेड वेल्डिंग दोनों। 500 ए वेल्डिंग पावर सोर्स 1.2–2.0 मिमी वेल्डिंग वायर का समर्थन करता है, जिसे पोल की मोटाई के अनुसार चुना जाता है।
Q4: क्या मशीन को अनुकूलित किया जा सकता है?
A: हाँ। आपके पोल के व्यास, लंबाई और मोटाई की आवश्यकताओं के अनुसार कॉन्फ़िगरेशन को समायोजित किया जा सकता है। कृपया एक अनुरूप समाधान के लिए हमें अपने पोल विनिर्देश भेजें।
Q5: डिलीवरी, इंस्टॉलेशन और बिक्री के बाद सेवा के बारे में क्या?
A: हम पेशेवर निर्यात पैकिंग, इंस्टॉलेशन मार्गदर्शन और तकनीकी सहायता प्रदान करते हैं। कृपया अपने गंतव्य और आवश्यकताओं के अनुसार डिलीवरी समय और वारंटी शर्तों के लिए हमसे संपर्क करें।
