लाइट पोल के लिए लंबाई लाइन में कटौती

लाइट पोल के लिए लंबाई लाइन में कटौती , मॉडल: CTLA 8x18 00

(पूरी तरह से स्वचालित प्रकार, 4 लेवल लेवलिंग)

मालिकाना विशेषताएं:

पूरी तरह से एक यूोमैटी सी प्रकार, यदि पोल के लिए सही चौड़ाई, लंबाई सीएनसी नियंत्रित, स्वचालन के साथ टेपर एस लाइनिंग, टेपर प्लेट अनलोडिंग और स्टैकिंग स्वचालित प्रणाली।

दो ब्लेड प्रकार के साथ डबल स्क्रेप एज स्लिटिंग यूनिट और टेपर स्लिटिंग यूनिट।

(एन ote: स्वचालित स्टैकिंग सिस्टम प्लेट के लिए कम है तो 6 मिमी, लाइट पोल प्लेट )

आवेदन:

यह एक तरफ छोटी चौड़ाई, एक तरफ बड़ी चौड़ाई की स्टील प्लेट पाने के लिए लाइट पोल मैटेरियल अनकोलिंग, लेवलिंग, कटिंग, स्क्रेप एज स्लिटिंग और टेंपर स्लीटिंग प्रोसेस के लिए है।

तकनीकी पैरामीटर और रचित उपकरण

तकनीकी मापदंड

• सामग्री की मोटाई : Q235A (Q345 = 6 मिमी) के लिए 3 मिमी -8 मिमी, हॉट रोल्ड माइल्ड स्टील, (ST52 = 6 मिमी)
• सामग्री की चौड़ाई : 800- 1 8 0 0 मिमी
• स्टील का तार का वजन : अधिकतम 30 टन
• स्टील के तार का भीतरी व्यास : 850 8 मिमी-07 6 0 मिमी
• समतल गति : 5- 15 मीटर / मिनट
• लेवलिंग रोलर्स की संख्या: 1 3
• लेवलिंग रोलर्स व्यास: 1 44 मिमी
• लेवलिंग रोलर की दूरी: 1 5 0 मिमी
• लेवलिंग रोलर सामग्री: GCr15
• लेवलिंग रोलर कठोरता: HRC55 -58
• रोलर उपकरण की आपूर्ति: 3 इकाइयाँ
• सहायक रोलर व्यास: 15 0 मिमी
• पैमाने के लिए लंबाई सीमा : 2000 000 12 000 मिमी आवश्यकताओं के अनुसार
• लंबाई काटने का सहिष्णुता : mm 15 मिमी (8 मीटर लंबाई प्लेट पर आधार)
• मुख्य स्तरीय मोटर शक्ति: 4 5 kw, 960RPM
• बाल काटना मशीन की क्षमता: 8 mmx2 5 00 मिमी
• बाल काटना मशीन रोटेशन कोण: अधिकतम। 1.5 डिग्री से।
• डबल एज और टेपर स्लटिंग स्पीड    1 5 मीटर / मिनट।
• 1 1 kw के लिए मुख्य मोटर की शक्ति
• डॉली चलती गति: 15 मीटर / मिनट, समायोज्य
• एस litting ब्लेड सामग्री: H13k
• स्लिटिंग बी लैड व्यास: 31 0 मिमी
• टेपर स्लीटिंग पिंचिंग रोल व्यास : 31 0 मिमी
• मैक्स। डबल स्लीटिंग यूनिट की आंतरिक चौड़ाई : 1800 मिमी
• मैक्स। शंकु काटने की इकाई की भीतरी चौड़ाई : 2400 मिमी
• मशीन के लिए चौड़ाई क्षेत्र : लगभग 7000 मिमी

डिवाइस का विवरण

1. स्टील का तार लोडिंग डॉली कार

यूपी और नीचे: हाइड्रोलिक

क्षैतिज चलती: मोटर चालित

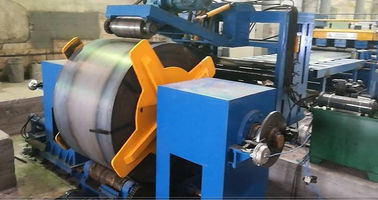

2. हाइड्रोलिक डबल-सिर छाता प्रकार decoiler :

सहित : बाएँ और दाएँ इकाई,

ब्रेक के साथ जो शाफ्ट रोटेशन को तनाव देते हैं ।

खुला और बंद: हाइड्रोलिक

3. हाइड्रोलिक दबाने और मार्गदर्शक, हाइड्रोलिक फावड़ा-सिर डिवाइस, चुटकी आईएनजी डिवाइस

यह फ्रेम, हाइड्रोलिक प्रेसिंग और गाइडिंग डिवाइस, हाइड्रोलिक फावड़ा हेड डिवाइस, पिंच इंग रोलर और मोटर ड्राइवर सिस्टम , आदि से बना है।

• हाइड्रोलिक दबाने और मार्गदर्शक डिवाइस:

यह हाइड्रोलिक प्रेसिंग और गाइडिंग आर्म, प्रेसिंग और गाइडिंग व्हील, गियर बॉक्स, मोटर, आदि से बना है।

• हाइड्रोलिक फावड़ा सिर डिवाइस:

यह हाइड्रोलिक फावड़ा प्लेट संकुचन डिवाइस, एक्सपेंडिंग प्लेट, हाइड्रोलिक डिवाइस, आदि से बना है।

• हाइड्रोलिक चुटकी डिवाइस

यह स्लाइड, 2 चुटकी रोलर्स, हाइड्रोलिक चुटकी डिवाइस, फ्रेम, आदि से बना है।

• हाइड्रोलिक चुटकी डिवाइस का पावर पार्ट

यह एसी मोटर, गियर बॉक्स, धुरी के एक समूह और जोड़ता है, असर स्टैंड, एक सार्वभौमिक संयुक्त, आदि से बना है।

४ । मध्य रोलिंग रास्ता व्यावहारिक

५ । मार्गदर्शक यंत्र

यह गिल्ड फ्रेम, जंगम प्लेन प्लेट, गाइडिंग एडजस्टमेंट डिवाइस, वर्टिकल लीन व्हील से बना है।

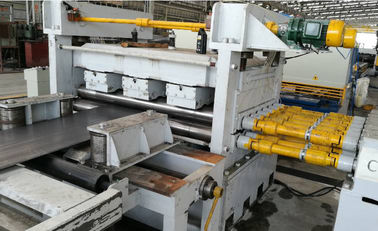

6. लेवलिंग यूनिट : ( चार लेट टाइप)

यह इस लाइन का मुख्य उपकरण है जिसे पावर भाग और होस्ट भाग में विभाजित किया गया है।

पावर पार्ट पावर स्टैंड, डिकेलरेटर, A C स्पीड एडजस्टेबल मोटर, A C इलेक्ट्रिक कैबिनेट ( AC फ्रीक्वेंसी मोटर ड्राइवर ), कपलिंग, पॉवर डिस्ट्रीब्यूशन केस, स्ट्रैप व्हील, स्ट्रैप, यूनिवर्सल जॉइंट और YWZ ब्रेक आदि से बना है।

मेजबान भाग नीचे-स्टैंड, फ्रेम, एक्सल स्टैंड के नीचे, स्लाइडिंग एक्सल स्टैंड, लेवलिंग रोलर, ऊपरी सहायक फ्रेम, अप और डाउन सपोर्टिंग व्हील स्टैंड, सपोर्टिंग व्हील, इलेक्ट्रिक लिफ्टिंग और प्रेसिंग डिवाइस के साथ मिलकर बनता है, साथ में 2 पीसी का दबाव होता है। मोटर, मैनुअल लुब्रिकेट पंप।

इस मशीन की विशेषता:

इसने पावर डिस्ट्रीब्यूशन केस को अपनाया, प्रत्येक लेवलिंग रोलर को यूनिवर्सल क्रॉस कपलिंग के साथ जोड़ा जाता है, ऊपर-और-डाउन लेवलिंग रोलर दोनों सक्रिय हैं, रैखिक गति में निरंतरता है, इसलिए रोलर की सतह और प्लेट के बीच घर्षण कम हो जाएगा, जिससे लेवलिंग दक्षता में तेजी आ सकती है।

लेवलिंग एक्सल के दोनों तरफ रोलर बेयरिंग के दो सेट होते हैं, प्लेन को धक्का देने के लिए इस्तेमाल किया जाने वाला प्लेन का एक सेट फ्रिक्शन को कम करने और एक्सिबिशन को लाइब्रेटिंग से रोकता है, जिससे दक्षता पर असर पड़ सकता है।

सपोर्टिंग व्हील के दो समूहों को मशीन पर स्थापित किया गया है जिसमें ऊपर और नीचे, सामने और पीछे के पक्षों को समायोजित किया जा सकता है। यह मुख्य रोलर का समर्थन करने और रोलर कठोरता और शीघ्र समतल दक्षता बढ़ाने के लिए उपयोग किया जाता है। सपोर्टिंग व्हील पर असर सील है जो ऑक्साइड स्लैग को असर में प्रवेश करने से रोक सकता है।

मशीन अपनाने कीड़ा गियर और कृमि रॉड, द्विध्रुवी decelerating और दबाने, भारी दबाव शक्ति को समायोजित करने पर बड़े मरोड़, यह व्यक्तिगत रूप से समायोजित किया जा सकता है और उठाने और दबाने के लिए तुल्यकालिक, और मैनुअल सूक्ष्म समायोजन सेट है।

लेवलिंग रोलर मध्य आवृत्ति प्रेरण शमन, गहरा स्तर है, जो तेल की कमी होने पर जलने से बच सकता है और मशीन जीवन को लंबा कर सकता है।

लेवलिंग होस्ट मशीन केंद्रीकृत तेल आपूर्ति को अपनाती है जो आसानी से संचालित हो सकती है। प्रमुख घटक मातृभूमि में उन्नत वाइब्रेटर द्वारा कंपन कर रहे हैं जो तनाव को ध्वस्त कर सकता है और झुकने को कम कर सकता है। मोटर डायरेक्ट-करेंट स्पीड एडजस्टेबल मोटर है, यूरोथर्म कोर प्लेट के साथ जो लिफ्टिंग और ब्रेकिंग टाइम को कम कर सकती है (दो तिहाई ब्रेक समय आम लोगों की तुलना में कम) और प्रॉम्प्ट लेवलिंग दक्षता।

।। घूर्णन प्रकार काटने की मशीन :

सहित : हाइड्रोलिक स्विंग बीम कतरनी Q12Y-6 * 2000।

कतरनी को हल्के पोल प्लेट काटने के लिए उपयुक्त होने के लिए 3 डिग्री घुमाया जा सकता है ।

कतरनी के बाद, प्लेट समानांतर होगा , इस तरह से सामग्री की बर्बादी कम हो जाती है और प्रकाश पोल बनाने की अगली प्रक्रिया के लिए आसान हो जाता है

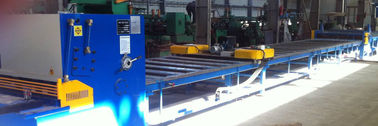

8. पी ole लंबाई समर्थन तालिका + डोली, स्वचालन डिवाइस के साथ:

डबल एज स्लटिंग यूनिट के सामने एक डोली है । यह स्लिटिंग स्ट्रेट और आयत प्लेट के आकार को नियंत्रित करने के लिए है । आयत प्लेट आकार को नियंत्रित करने के लिए डॉली पर स्टॉपर की स्थिति को बदलकर ।

मोटर चालित ड्राइविंग के साथ डोली, यह पोल प्लेट की लंबाई के अनुसार मेज पर सही स्थिति में जा सकती है।

मोटर चालित ड्राइविंग के साथ टेबल रोलर, जब मोटर द्वारा रोलर को डुबोया जाता है, तो प्लेट स्लटिंग यूनिट में जा सकती है और प्लेट को मैन्युअल रूप से धक्का देने की आवश्यकता नहीं होती है। ई बहुत रोलर न्युमेटिक क्लच के साथ, यह मोटर और चेन सिस्टम द्वारा चलाई जा सकती है , प्लेट को समायोजित करने के लिए प्लेट को मैन्युअल रूप से स्थानांतरित कर सकता है ।

डोली पर और फ्रॉस्ट एनटी एज स्लाटिंग यूनिट में, आयत प्लेट के सही आयाम प्राप्त करने के लिए पुश प्लेट के लिए वायवीय उपकरण हैं।

9. प्लेट बढ़ती डिवाइस।

टी उनके डिवाइस में दो वायवीय सिलेंडर शामिल हैं, और इसे प्लेट की लंबाई के अनुसार अलग-अलग स्थान पर ले जाया जा सकता है।

डब्ल्यू मुर्गी प्लेट को काटने की इकाई के सामने तक पहुंचती है, प्लेट को रोक दिया जाएगा, यह उपकरण प्लेट को बढ़ा देगा , ताकि डोली प्लेट को जकड़ सके और आगे बढ़ सके।

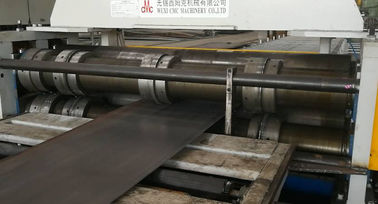

• डबल एज स्लिटिंग यूनिट।

डबल एज स्लीटिंग मशीन स्टील शीट को काटने के लिए रोलिंग शीयरिंग सिद्धांत पर आधारित है।

यह प्रकाश पोल के लिए सटीक चौड़ाई प्राप्त करने के लिए गर्म लुढ़काया स्टील प्लेट के स्क्रैपिंग छोर के लिए है।

सहित: दो जोड़े पिंचिंग रोलर्स, मोटर, गियर बॉक्स, चार ब्लेड

ऊपर और नीचे दो स्क्रू प्रकार रोलर्स, 2 जोड़े के साथ स्लीटिंग ब्लेड।

किसी भी आकार के प्लेट को काटने के लिए पेंच प्रकार के रोलर्स को काटने वाले ब्लेड को किसी भी स्थिति में समायोजित करने के लिए आसान है।

1 1। स्वचालन उपकरण के साथ पी ole लंबाई सहायक तालिका + डोली:

स्लिटिंग यूनिट के सामने एक डोली है। यह टेपर काटने की डिग्री को नियंत्रित करने के लिए है। शंकु की दर को नियंत्रित करने के लिए डॉली पर स्टॉपर की स्थिति को बदलकर।

मोटर चालित ड्राइविंग के साथ डोली, यह पोल प्लेट की लंबाई के अनुसार मेज पर सही स्थिति में जा सकती है। एक एन डी प्लेट को सही प्लेट मूविंग दिशा पाने के लिए दबाना।

मोटर चालित ड्राइविंग के साथ टेबल रोलर, जब मोटर द्वारा रोलर को डुबोया जाता है, तो प्लेट स्लटिंग यूनिट में जा सकती है और प्लेट को मैन्युअल रूप से धक्का देने की आवश्यकता नहीं होती है। ई बहुत रोलर न्युमेटिक क्लच के साथ, यह मोटर और चेन सिस्टम द्वारा चलाई जा सकती है , प्लेट को समायोजित करने के लिए प्लेट को मैन्युअल रूप से स्थानांतरित कर सकता है ।

डोली पर और फ्रॉन् ट एनटीटी स्लेटिंग यूनिट दोनों में, सही प्लेट काटने के कोण को रोकने के लिए पुश प्लेट के लिए वायवीय उपकरण हैं।

12. प्लेट बढ़ती डिवाइस।

टी उनके डिवाइस में दो वायवीय सिलेंडर शामिल हैं, और इसे प्लेट की लंबाई के अनुसार अलग-अलग स्थान पर ले जाया जा सकता है।

डब्ल्यू मुर्गी प्लेट को काटने की इकाई के सामने तक पहुंचती है, प्लेट को रोक दिया जाएगा, यह उपकरण प्लेट को बढ़ा देगा , ताकि डोली प्लेट को जकड़ सके और आगे बढ़ सके।

१३ । शंकु काटने की इकाई

टेपर स्लीटिंग मशीन स्टील शीट को काटने के लिए रोलिंग शीयरिंग सिद्धांत पर आधारित है। एक एन डी को कुछ टेपर रेट के साथ ट्रेपेज़ियम प्लेट मिलती है।

सहित: दो जोड़े पिंचिंग रोलर्स, मोटर, गियर बॉक्स, ऊपर और नीचे पिंचिंग रोलर्स, दो ब्लेड,

ऊपर और नीचे दो स्क्रू प्रकार के रोलर्स, एक जोड़ी स्लीटिंग ब्लेड के साथ।

किसी भी आकार के प्लेट को काटने के लिए पेंच प्रकार के रोलर्स को काटने वाले ब्लेड को किसी भी स्थिति में समायोजित करने के लिए आसान है।

१४ । समाप्त टेपर प्लेट के लिए बॉल टाइप सपोर्ट टेबल

15. टेपर प्लेट अनलोडिंग और स्टैकिंग स्वचालित प्रणाली

दो वायवीय पिंचिंग रोलर्स हैं। टी वह नीचे पिंचिंग रोलर मोटर चालित ड्राइविंग के साथ है, जब रोलर को मोटर द्वारा डुबोया जाता है, तो टेपर प्लेट को काटने की इकाई से बहुत दूर जा सकती है । डब्ल्यू ने प्लेट को हिलाना बंद कर दिया, ऊपर रोलर उठ जाएगा और प्लेट को उतारने के लिए जगह देगा।

यू नेडर द टेबल, यह 12 यूनिट न्यूमेटिक अनलोडिंग डिवाइस हैं। टी हे मेज के बीच से उठ सकती है, फिर दो टुकड़े टेपर प्लेट दोनों ओर स्टैकिंग स्टैंड तक स्लाइड करेंगे।

16. विद्युत प्रणाली :

केंद्रीय नियंत्रण तालिका।

डबल एज स्लिटिंग और टेंपर स्लीटिंग के लिए भी पीएलसी, एसी ड्राइवर इन्वर्टर में त्वरित प्रतिक्रिया और अच्छी गतिविधि की सुविधा होती है , जो प्रभावी रूप से डॉली रनिंग गति को नियंत्रित कर सकती है ।

17 हाइड्रोलिक प्रणाली :

हाइड्रोलिक पावर 25L / मिनट

सहित : हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, संयुक्त, नरम पाइप, हार्ड पाइप और इतने पर

१ 8 । वायवीय प्रणाली :

एफ या डोली और टेबल क्लच, प्लेट उठना, प्लेट अनलोडिंग डिवाइस आदि।

19

टेपर कटिंग के बाद अतिरिक्त लेवलिंग यूनिट।

स्टील प्लेट के तनाव को दूर करें, और अगली प्रक्रिया के लिए आसान।

(यह इकाई मोटाई के लिए उपयुक्त है तो स्ट्रीट लाइट पोल के लिए 6 मिमी प्लेट)

2 0. विकल्प: प्लेट ऑफ़लाइन प्रणाली

( प्लेट को लंबाई में काटे जाने के बाद, सिस्टम प्लेट को मशीन की तरफ ले जा सकता है।)
