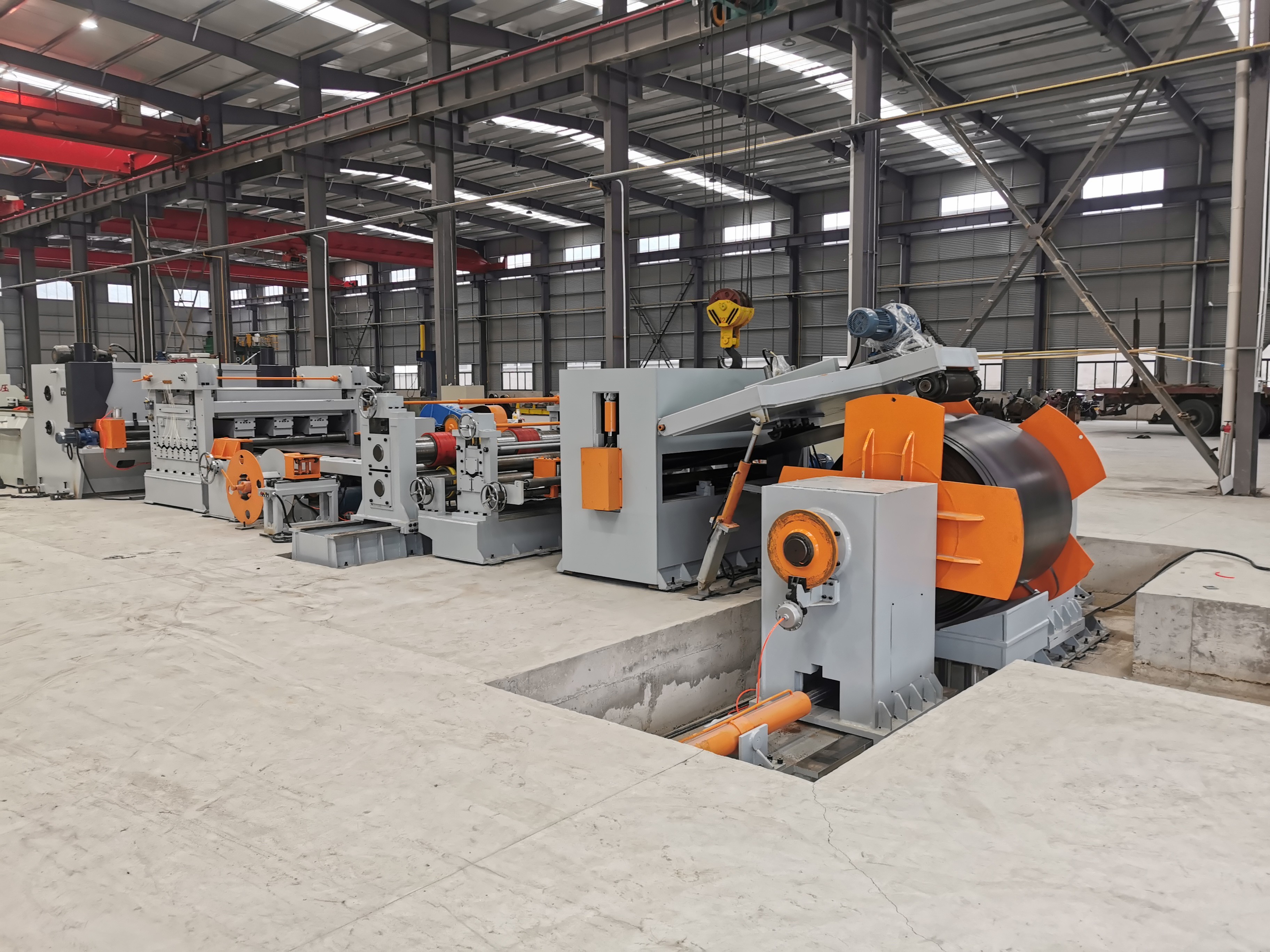

8 मीटर लाइट पोल कट टू लेंथ लाइन टेपर स्लिटिंग लाइन

लाइट पोल मॉडल CTLA8x1800 के लिए कट टू लेंथ लाइन

(पूरी तरह से स्वचालित प्रकार, 4 ले लेवलिंग)

तकनीकी मापदण्ड

• सामग्री की मोटाई: Q235A के लिए 3mm-8mm (Q345=6mm,) हॉट रोल्ड माइल्ड स्टील, (ST52=6mm)
• सामग्री की चौड़ाई: 800-1800 मिमी
• स्टील कॉइल का वजन: अधिकतम 30 टन
• स्टील कॉइल का भीतरी व्यास: Φ508mm-Φ760mm
• लेवलिंग स्पीड: 5- 15m/min
• लेवलिंग रोलर्स की संख्या: 13
• लेवलिंग रोलर्स व्यास: 144 मिमी
• लेवलिंग रोलर दूरी: 150 मिमी
• लेवलिंग रोलर सामग्री: GCr15
• लेवलिंग रोलर कठोरता: HRC55-58
• सहायक रोलर डिवाइस: 3 इकाइयां
• सहायक रोलर व्यास: 150 मिमी
• पैमाने के लिए लंबाई सीमा: 2000 ~ 12000 मिमी आवश्यकताओं के अनुसार
• काटने की लंबाई का सहिष्णुता: ± 15 मिमी (8 मीटर लंबाई प्लेट पर आधार)
• मुख्य लेवलिंग मोटर पावर: 45kw, 960RPM
• बाल काटना मशीन क्षमता: 8mmx2500mm
• बाल काटना मशीन रोटेशन कोण: मैक्स।1.5 डिग्री।
• डबल एज और टेपर स्लिटिंग स्पीड 15 मीटर/मिनट।
• 11kw स्लिटिंग के लिए मुख्य मोटर की शक्ति
• डॉली चलती गति: 15 मीटर / मिनट, समायोज्य
• स्लिटिंग ब्लेड सामग्री: H13k
• स्लिटिंग ब्लेड व्यास: 310 मिमी
• टेपर स्लिटिंग पिंचिंग रोल व्यास: 310 मिमी
• मैक्स।डबल स्लिटिंग यूनिट की आंतरिक चौड़ाई: 1800 मिमी
• मैक्स।टेपर स्लीटिंग यूनिट की आंतरिक चौड़ाई: 2400 मिमी
• मशीन के लिए चौड़ाई क्षेत्र: लगभग 7000 मिमी

मालिकाना विशेषताएं:

पूरी तरह से स्वचालित प्रकार, अगर पोल के लिए सही चौड़ाई मिलती है, लंबाई सीएनसी नियंत्रित, ऑटोमेशन के साथ टेपर स्लिटिंग, टेपर प्लेट अनलोडिंग और स्टैकिंग स्वचालित प्रणाली।

दो ब्लेड टाइप डबल स्क्रेप एज स्लीटिंग यूनिट और टेपर स्लीटिंग यूनिट के साथ।

(ध्यान दें: 6 मिमी से कम प्लेट के लिए स्वचालित स्टैकिंग सिस्टम, लाइट पोल प्लेट)

आवेदन पत्र:

यह लाइट पोल मटेरियल अनकॉइलिंग, लेवलिंग, कटिंग, स्क्रेप एज स्लीटिंग और टेपर स्लीटिंग प्रोसेस के लिए है, एक तरफ छोटी चौड़ाई, एक साइड बड़ी चौड़ाई वाली स्टील प्लेट पाने के लिए।

डिवाइस का विवरण

1. स्टील कॉइल लोडिंग डॉली कार

ऊपर और नीचे: हाइड्रोलिक

क्षैतिज चलती: मोटर चालित

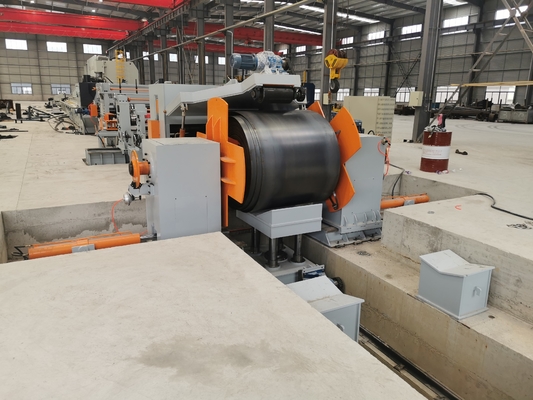

2. हाइड्रोलिक डबल-हेड छाता प्रकार डेकोइलर:

सहित: बाएँ और दाएँ इकाई,

ब्रेक के साथ जो शाफ्ट रोटेशन टेंशन देते हैं।

खुला और बंद: हाइड्रोलिक

3. हाइड्रोलिक दबाव और मार्गदर्शक, हाइड्रोलिक फावड़ा-सिर डिवाइस, पिंचिंग डिवाइस

यह फ्रेम, हाइड्रोलिक प्रेसिंग और गाइडिंग डिवाइस, हाइड्रोलिक फावड़ा हेड डिवाइस, पिंचिंग रोलर और मोटर ड्राइवर सिस्टम आदि से बना है।

• हाइड्रोलिक दबाने और मार्गदर्शक डिवाइस:

यह हाइड्रोलिक प्रेसिंग और गाइडिंग आर्म, प्रेसिंग और गाइडिंग व्हील, गियर बॉक्स, मोटर आदि से बना है।

• हाइड्रोलिक फावड़ा सिर डिवाइस:

यह हाइड्रोलिक फावड़ा प्लेट संकुचन उपकरण, एक्सपेंडिंग प्लेट, हाइड्रोलिक डिवाइस, आदि से बना है।

• हाइड्रोलिक पिंच डिवाइस

यह स्लाइड, 2 पिंच रोलर्स, हाइड्रोलिक पिंच डिवाइस, फ्रेम आदि से बना है।

• हाइड्रोलिक पिंच डिवाइस का पावर हिस्सा

यह एसी मोटर, गियर बॉक्स, धुरी के एक समूह और कनेक्ट, असर स्टैंड, एक सार्वभौमिक जोड़ आदि से बना है।

4. मध्य रोलिंग रास्ता काम करने योग्य

5. मार्गदर्शक उपकरण

यह गिल्ड फ्रेम, मूवेबल प्लेन प्लेट, गाइडिंग एडजस्टमेंट डिवाइस, वर्टिकल लीन व्हील से बना है।

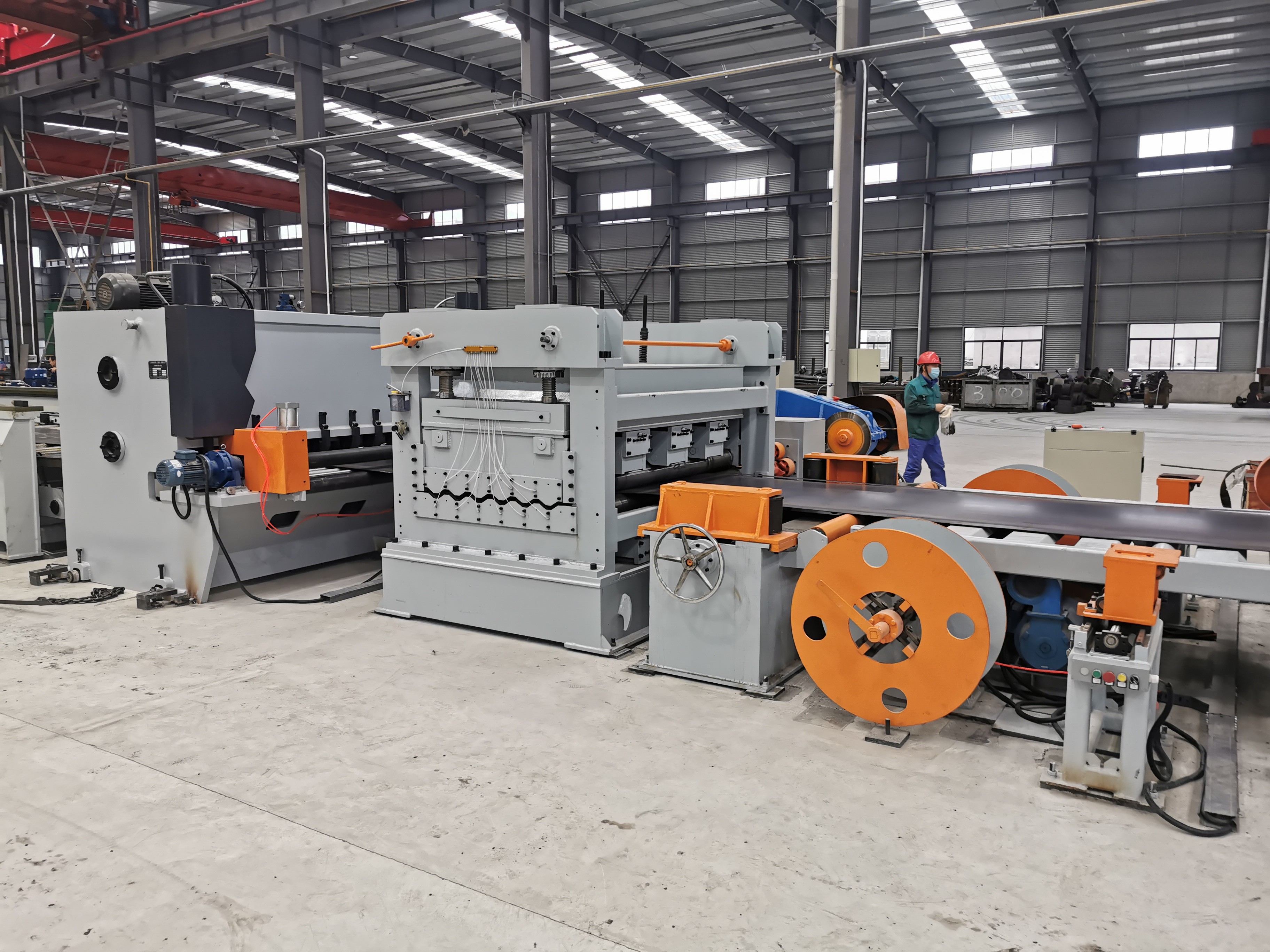

6. लेवलिंग यूनिट: (चार ले प्रकार)

यह इस लाइन का मुख्य उपकरण है जो पावर पार्ट और होस्ट पार्ट में विभाजित है।

पावर पार्ट पावर स्टैंड, डिक्लेरेटर, एसी स्पीड एडजस्टेबल मोटर, एसी इलेक्ट्रिक कैबिनेट (एसी फ्रीक्वेंसी मोटर ड्राइवर), कपलिंग, पावर डिस्ट्रीब्यूशन केस, स्ट्रैप व्हील, स्ट्रैप, यूनिवर्सल जॉइंट और YWZ ब्रेक आदि से बना है।

होस्ट पार्ट बॉटम-स्टैंड, फ्रेम, अंडर एक्सल स्टैंड, स्लाइडिंग एक्सल स्टैंड, लेवलिंग रोलर, अपर सपोर्टिंग फ्रेम, अप-एंड-डाउन सपोर्टिंग व्हील स्टैंड, सपोर्टिंग व्हील, इलेक्ट्रिक लिफ्टिंग और प्रेसिंग डिवाइस से बना है, जिसमें 2 पीसी का प्रेसिंग है। मोटर, मैनुअल चिकनाई पंप।

इस मशीन की विशेषता:

इसने पावर डिस्ट्रीब्यूशन केस को अपनाया, प्रत्येक लेवलिंग रोलर यूनिवर्सल क्रॉस कपलिंग से जुड़ा हुआ है, अप-एंड-डाउन लेवलिंग रोलर दोनों सक्रिय हैं, रैखिक गति एकरूपता है, इसलिए रोलर सतह और प्लेट के बीच घर्षण कम हो जाएगा, जिससे लेवलिंग दक्षता में तेजी आ सकती है।

लेवलिंग एक्सल के दोनों किनारों पर रोलर बेयरिंग के दो सेट होते हैं, प्लेन पुशिंग बियरिंग का एक सेट घर्षण को कम करने के लिए इस्तेमाल किया जाता है और एक्सियल को लिबरेटिंग से रोकता है, जिससे दक्षता में तेजी आ सकती है।

मशीन पर सपोर्टिंग व्हील के दो समूह लगाए गए हैं जिसमें ऊपर और नीचे, आगे और पीछे की तरफ समायोजित किया जा सकता है।यह मुख्य रोलर का समर्थन करता था और रोलर की कठोरता और शीघ्र समतलन दक्षता को बढ़ाता था।सपोर्टिंग व्हील पर बियरिंग को सील कर दिया गया है जो ऑक्साइड स्लैग को बियरिंग में प्रवेश करने से रोक सकता है।

मशीन वर्म गियर और वर्म रॉड को अपनाती है, द्विध्रुवीय मंदी और दबाने, भारी दबाने वाली शक्ति को समायोजित करने पर बड़ा मरोड़, यह व्यक्तिगत रूप से समायोजित किया जा सकता है और उठाने और दबाने के लिए सिंक्रनाइज़ किया जा सकता है, और मैन्युअल माइक्रो-एडजस्टमेंट सेट कर सकता है।

लेवलिंग रोलर मध्य आवृत्ति प्रेरण शमन, गहरा स्तर है, जो तेल की कमी होने पर असर को जलाने से बचा सकता है और मशीन के जीवन को लंबा कर सकता है।

लेवलिंग होस्ट मशीन केंद्रीकृत तेल आपूर्ति को अपनाती है जो आसानी से काम कर सकती है।मातृभूमि में उन्नत वाइब्रेटर द्वारा प्रमुख घटक कंपन कर रहे हैं जो तनाव को कम कर सकता है और झुकने को कम कर सकता है।मोटर प्रत्यक्ष-वर्तमान गति समायोज्य मोटर है, जो यूरोथर्म कोर प्लेट के साथ है जो उठाने और ब्रेकिंग समय को कम कर सकती है (दो तिहाई ब्रेक सामान्य लोगों की तुलना में कम) और शीघ्र समतलन दक्षता।

7. घूर्णन प्रकार काटने की मशीन:

सहित: हाइड्रोलिक स्विंग बीम कतरनी Q12Y-6*2000।

प्रकाश ध्रुव प्लेट काटने के लिए उपयुक्त होने के लिए कतरनी को 3 डिग्री घुमाया जा सकता है।

कर्तन के बाद, प्लेट समांतर चतुर्भुज होगी, इस तरह से सामग्री की बर्बादी कम हो जाती है और प्रकाश पोल बनाने की अगली प्रक्रिया के लिए आसान हो जाता है

8. ऑटोमेशन डिवाइस के साथ पोल की लंबाई सपोर्टिंग टेबल + डॉली:

डबल एज स्लिटिंग यूनिट के सामने एक डॉली है।यह स्लिटिंग स्ट्रेट और रेक्टेंगल प्लेट साइज को नियंत्रित करने के लिए है।आयत प्लेट आकार को नियंत्रित करने के लिए डॉली पर स्टॉपर की स्थिति को बदलकर।

मोटर चालित ड्राइविंग के साथ डोली, यह पोल प्लेट की लंबाई के अनुसार टेबल पर सही स्थिति में जा सकती है।

मोटर चालित ड्राइविंग के साथ टेबल रोलर, जब रोलर को मोटर द्वारा डुबोया जाता है, तो प्लेट स्लीटिंग यूनिट में जा सकती है और प्लेट को मैन्युअल रूप से धकेलने की आवश्यकता नहीं होती है।प्रत्येक रोलर वायवीय क्लच के साथ, इसे मोटर और चेन सिस्टम द्वारा चलाया जा सकता है, प्लेट को समायोजित करने के लिए मैन्युअल रूप से प्लेट को भी स्थानांतरित कर सकता है।

डॉली और फ्रंट एज स्लीटिंग यूनिट दोनों में, आयत प्लेट के सही आयाम प्राप्त करने के लिए पुश प्लेट को रोकने के लिए वायवीय उपकरण हैं।

9. प्लेट राइजिंग डिवाइस।

इस उपकरण में दो वायवीय सिलेंडर शामिल हैं, और इसे प्लेट की लंबाई के अनुसार अलग-अलग स्थान पर ले जाया जा सकता है।

जब प्लेट स्लीटिंग यूनिट के सामने पहुंचती है, तो प्लेट को रोक दिया जाएगा, यह डिवाइस प्लेट को ऊपर उठाएगी, ताकि डॉली प्लेट को दबा सके और स्थानांतरित कर सके।

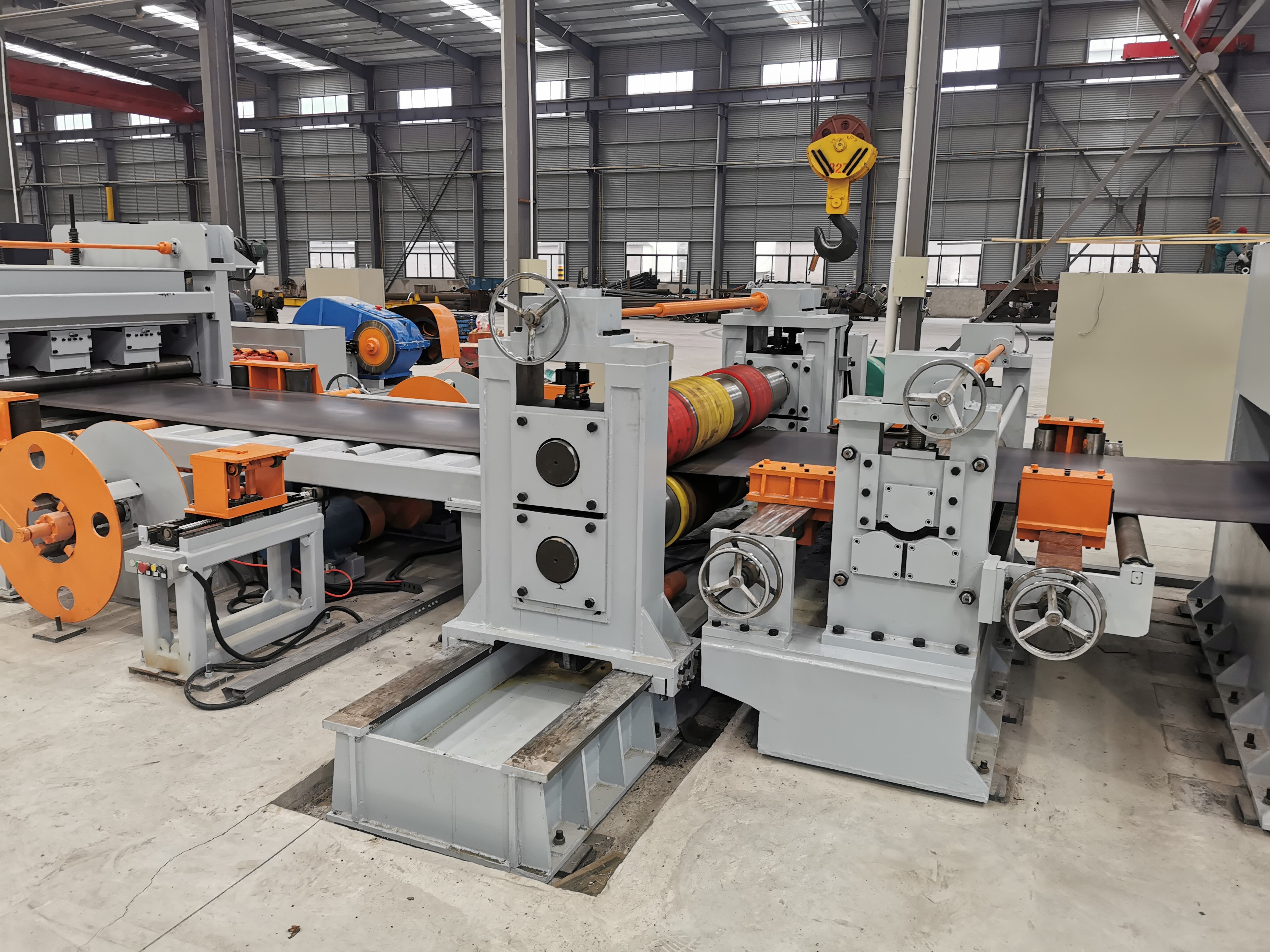

• डबल एज स्लीटिंग यूनिट।

स्टील शीट को काटने के लिए डबल एज स्लीटिंग मशीन रोलिंग शीयरिंग सिद्धांत पर आधारित है।

यह हल्के पोल के लिए सटीक चौड़ाई प्राप्त करने के लिए गर्म लुढ़का हुआ स्टील प्लेट के स्क्रैपिंग किनारे के लिए है।

सहित: दो जोड़े पिंचिंग रोलर्स, मोटर, गियर बॉक्स, चार ब्लेड

ऊपर और नीचे दो पेंच प्रकार के रोलर्स, 2 जोड़ी स्लिटिंग ब्लेड के साथ।

प्लेट के किसी भी आकार को काटने के लिए काटने वाले ब्लेड को किसी भी स्थिति में समायोजित करने के लिए पेंच प्रकार के रोलर्स आसान हैं।

11. पोल की लंबाई सपोर्टिंग टेबल + डॉली, ऑटोमेशन डिवाइस के साथ:

स्लिटिंग यूनिट के सामने एक डोली है।यह टेपर कटिंग डिग्री को नियंत्रित करने के लिए है।टेपर स्लिटिंग रेट को नियंत्रित करने के लिए डॉली पर स्टॉपर की स्थिति को बदलकर।

मोटर चालित ड्राइविंग के साथ डोली, यह पोल प्लेट की लंबाई के अनुसार टेबल पर सही स्थिति में जा सकती है।और प्लेट को सही दिशा में ले जाने के लिए क्लैंप करें।

मोटर चालित ड्राइविंग के साथ टेबल रोलर, जब रोलर को मोटर द्वारा डुबोया जाता है, तो प्लेट स्लीटिंग यूनिट में जा सकती है और प्लेट को मैन्युअल रूप से धकेलने की आवश्यकता नहीं होती है।प्रत्येक रोलर वायवीय क्लच के साथ, इसे मोटर और चेन सिस्टम द्वारा चलाया जा सकता है, प्लेट को समायोजित करने के लिए मैन्युअल रूप से प्लेट को भी स्थानांतरित कर सकता है।

डॉली और फ्रंट टेपर स्लीटिंग यूनिट दोनों में, सही टेपर कटिंग एंगल प्राप्त करने के लिए पुश प्लेट को रोकने के लिए वायवीय उपकरण हैं।

12. प्लेट राइजिंग डिवाइस।

इस उपकरण में दो वायवीय सिलेंडर शामिल हैं, और इसे प्लेट की लंबाई के अनुसार अलग-अलग स्थान पर ले जाया जा सकता है।

जब प्लेट स्लीटिंग यूनिट के सामने पहुंचती है, तो प्लेट को रोक दिया जाएगा, यह डिवाइस प्लेट को ऊपर उठाएगी, ताकि डॉली प्लेट को दबा सके और स्थानांतरित कर सके।

13. टेपर स्लीटिंग यूनिट

टेपर स्लीटिंग मशीन स्टील शीट को काटने के लिए रोलिंग शियरिंग सिद्धांत पर आधारित है।और ट्रेपेज़ियम प्लेट को निश्चित टेपर रेट के साथ प्राप्त करें।

इसमें शामिल हैं: दो जोड़े पिंचिंग रोलर्स, मोटर, गियर बॉक्स, ऊपर और नीचे पिंचिंग रोलर्स, दो ब्लेड,

ऊपर और नीचे दो स्क्रू प्रकार के रोलर्स, एक जोड़ी स्लिटिंग ब्लेड के साथ।

प्लेट के किसी भी आकार को काटने के लिए काटने वाले ब्लेड को किसी भी स्थिति में समायोजित करने के लिए पेंच प्रकार के रोलर्स आसान हैं।

14. तैयार टेपर प्लेट के लिए बॉल टाइप सपोर्ट टेबल

15. टेपर प्लेट अनलोडिंग और स्टैकिंग स्वचालित प्रणाली

दो वायवीय पिंचिंग रोलर्स हैं।निचला पिंचिंग रोलर मोटर चालित ड्राइविंग के साथ होता है, जब रोलर को मोटर द्वारा डुबोया जाता है, तो टेपर प्लेट स्लीटिंग यूनिट से बहुत दूर जा सकती है।जब प्लेट हिलना बंद हो जाती है, तो अप रोलर उठेगा और प्लेट को उतारने के लिए जगह देगा।

तालिका के तहत, यह 12 इकाइयां वायवीय अनलोडिंग डिवाइस हैं।वे टेबल के बीच से उठ सकते हैं, फिर दो पीस टेपर प्लेट दोनों तरफ स्टैकिंग स्टैंड पर स्लाइड करेंगे.

16. विद्युत प्रणाली:

केंद्रीय नियंत्रण तालिका।

डबल एज स्लीटिंग और टेंपर स्लीटिंग के लिए, पीएलसी, एसी ड्राइवर इन्वर्टर में त्वरित प्रतिक्रिया और अच्छी गतिविधि की सुविधा होती है, जो डोली चलने की गति को प्रभावी ढंग से नियंत्रित कर सकती है।

17 हाइड्रोलिक प्रणाली:

हाइड्रोलिक पावर 25 एल / मिनट

सहित: हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, संयुक्त, नरम पाइप, हार्ड पाइप और इतने पर

18. वायवीय प्रणाली:

डॉली और टेबल क्लच के लिए, प्लेट राइजिंग, प्लेट अनलोडिंग डिवाइस आदि।

19.विकल्प:

टेंपर कटिंग के बाद अतिरिक्त लेवलिंग यूनिट।

स्टील प्लेट का तनाव छोड़ें, और अगली प्रक्रिया के लिए आसान।

(यह इकाई स्ट्रीट लाइट पोल के लिए 6 मिमी प्लेट से कम मोटाई के लिए उपयुक्त है)

20. विकल्प: प्लेट ऑफलाइन सिस्टम

(प्लेट को लंबाई में काटे जाने के बाद, सिस्टम प्लेट को मशीन की तरफ ले जा सकता है।)
