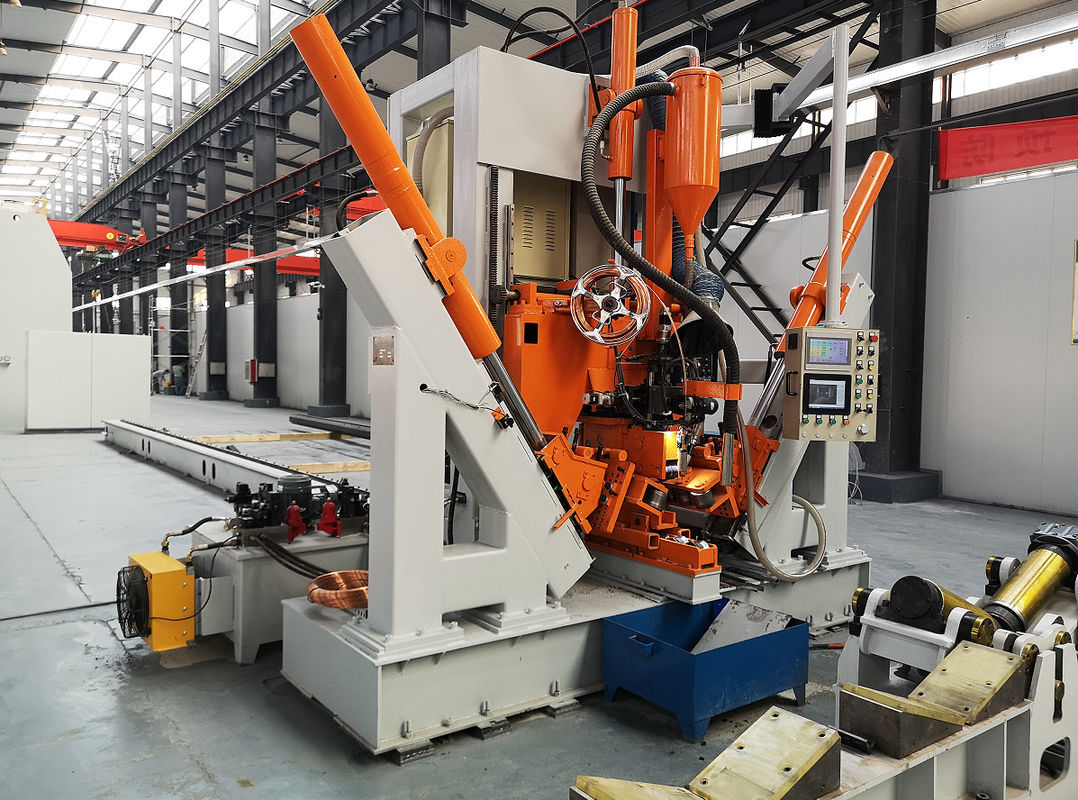

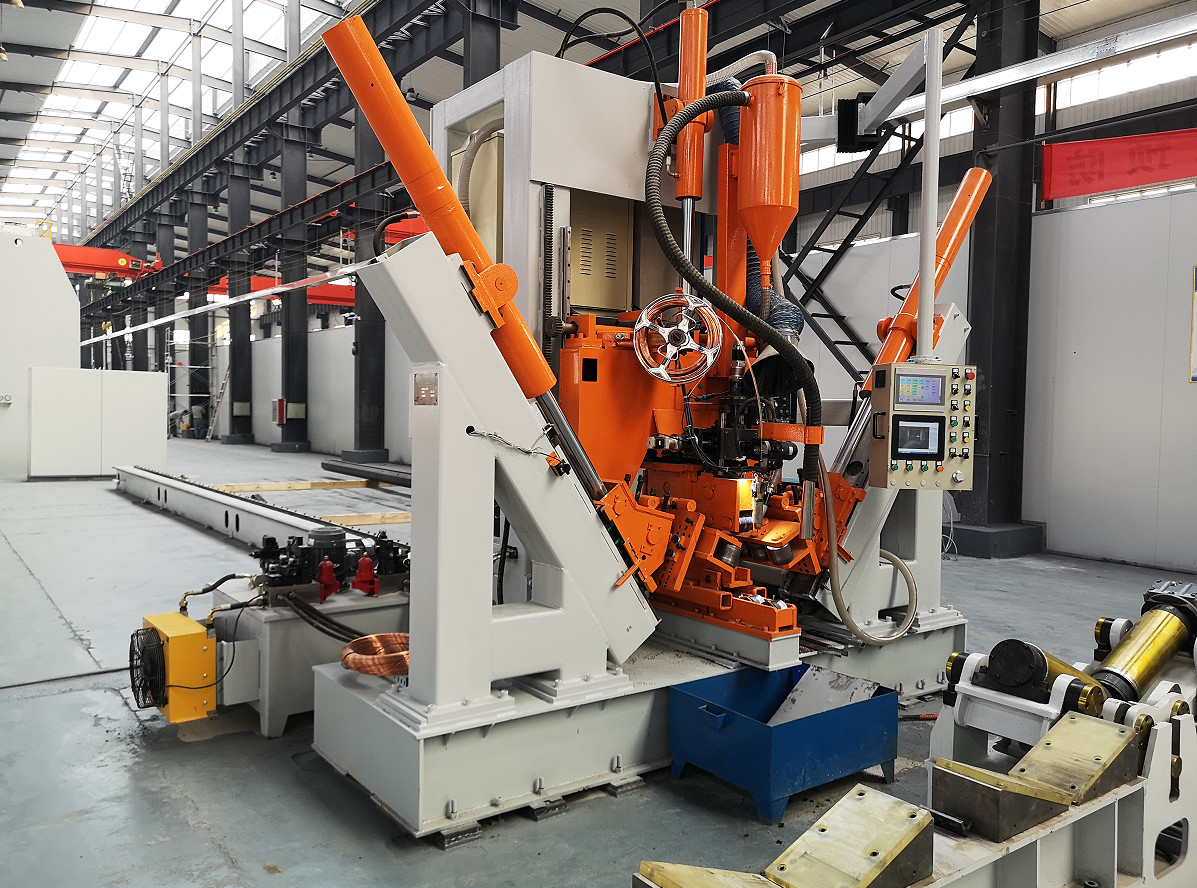

सीएनसी पोल शट- वेल्डिंग मशीन,
मॉडल:एचएम600/12000
रोलर प्रकार
विशेष रूप से सामान्य स्ट्रीट लाइट पोल, मोनोपोल, हाईमास्ट पोल, 5जी संचार पोल के लिए डिज़ाइन किया गया।
व्यास सीमाः60~600mm, मोटाईः3~12mm, लंबाई:12000mm
मानक एकल चाप एकल तार डुबकी चाप वेल्डिंग मशीन
आवेदन का दायराः 5G पोल, मोनोपोल, हाईमास्ट पोल और सामान्य स्ट्रीट लाइट पोल जैसे बड़े लंबाई के मध्यम आकार के पोल अनुदैर्ध्य स्वचालित समापन वेल्डिंग के लिए उपयुक्त
यह मशीन आमतौर पर मध्यम आकार के बहुभुज और शंकुधारी ध्रुवों को वेल्डिंग के लिए उपयुक्त होती है, विशेष रूप से ध्रुवों के लिए उपयुक्त होती है जिनमें केवल एक या दो सीम होते हैं। यह एक स्वचालित वेल्डिंग लाइन है।ट्रॉली समायोज्य गति मोटर से लैस हैहाइड्रोलिक सिलेंडर दबाव पहिया एक ही समय में ध्रुव और वेल्ड कस सकता है।
स्वामित्व वाली विशेषताएंः
सीएनसी स्वचालित समायोजन, सीएनसी प्रणाली, पोल व्यास के परिवर्तन के साथ, स्वचालित रूप से दबाव समायोजित, स्वचालित रूप से दबाने पैर की स्थिति समायोजित,स्वचालित रूप से खिला गति और स्थिति से मेल, वेल्डिंग सीम को हमेशा बंद स्थिति में रखें, ताकि सुचारू वेल्डिंग सुनिश्चित हो सके।
पिछली प्रक्रिया की योग्यता के आधार पर, वेल्डिंग के बाद, पोल वेल्ड का कोई मोड़ नहीं है,और वहाँ की जरूरत नहीं है के लिए कर्मियों को खींचने और वेल्ड केंद्र के लिए मशीन के पीछे की छड़ी मोड़ करने के लिए.
ड्राइविंग पोल को आवृत्ति रूपांतरण द्वारा नियंत्रित किया जाता है, जिसमें हेड और टेल वेल्डिंग की स्थिरता सुनिश्चित करने के लिए इलेक्ट्रिक ब्रेक स्टॉप फ़ंक्शन होता है,यह प्रणाली छोटे अंत से नीचे के अंत तक पूर्ण क्षेत्र और वेल्डिंग के बाहर लगभग कोई बाईं लंबाई से पोल वेल्ड कर सकते हैंइस प्रकार अगली प्रक्रिया के मैन्युअल काम को कम किया जाता है।
क्लैंपिंग रोलर की संख्या 3 सेट है, लाभ रोलर के दबाव को ध्रुव सतह पर कम करना है, और सतह पर खरोंच को कम करना है। यह अष्टकोणीय ध्रुव के उत्पादन के लिए उपयुक्त है,बहुभुज ध्रुव और शंकुध्रुवयह समान व्यास या शंकुआकार हो सकता है।
मोटर चालित तेजी से वापसी कार्य के साथ धक्का प्रकार की ट्रॉली, ऑपरेटर को मैन्युअल रूप से वापस धक्का देने की आवश्यकता नहीं है और यह ऑपरेटरों की श्रम तीव्रता को कम करता है।
रियर पुश ट्रॉली के साथ वायवीय क्लैंपिंग डिवाइस, यह मैनुअल क्लैंपिंग की तुलना में सरल और तेज़ है।

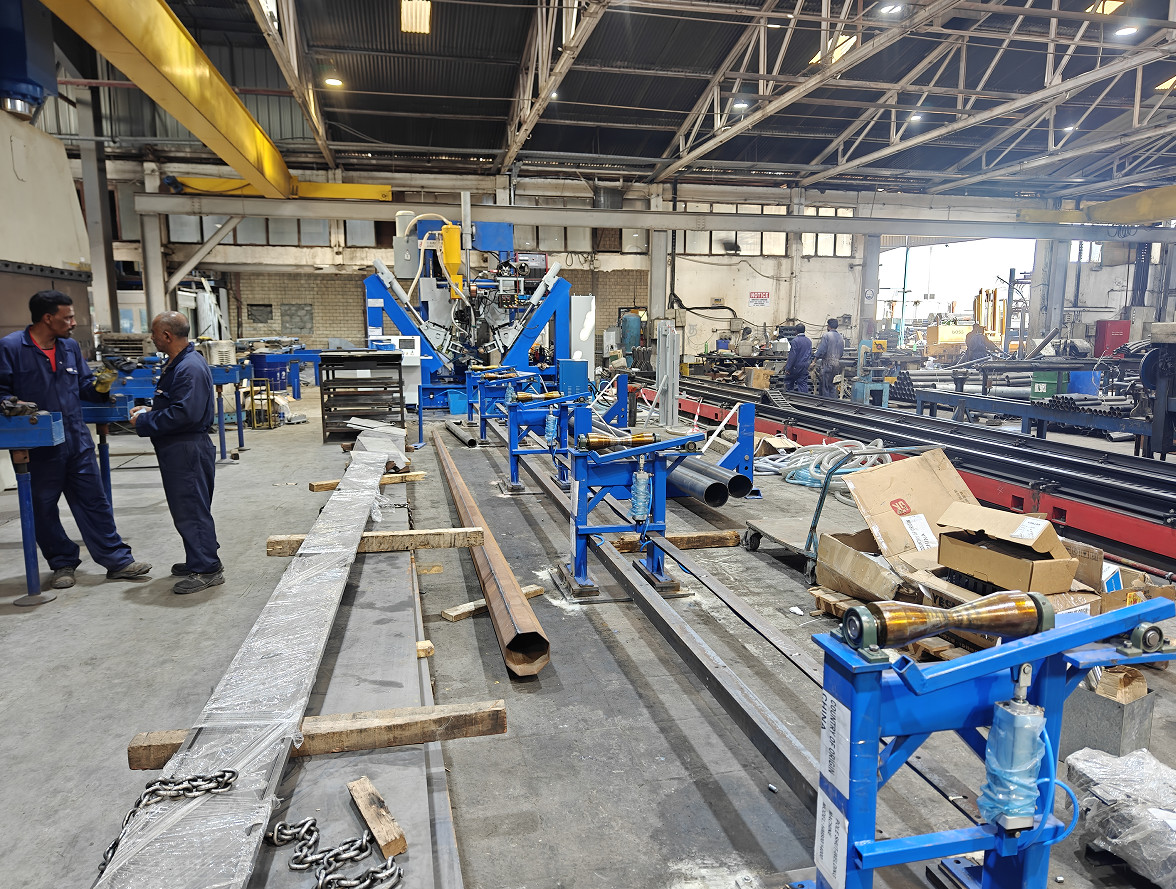

अनलोडिंग साइड रोलर प्रकार का है, जो लोडिंग और अनलोडिंग के लिए सुविधाजनक है, और अपस्ट्रीम और डाउनस्ट्रीम सामग्री के स्वचालन को महसूस करने के लिए अनुकूल है।लोडिंग और अनलोडिंग ऑपरेटर लंबी दूरी के आंदोलन से बचने के लिए एक ही तरफ हो सकता हैऑपरेटर को केवल मेजबान मशीन की स्थिति में काम करने की आवश्यकता होती है, जो श्रम तीव्रता को बहुत कम करता है।
पोल बैक गाइडिंग डिवाइस के साथ, इसे अनुकूलनशील रूप से समायोजित किया जा सकता है। व्यावहारिक संचालन में, वेल्डिंग सीम की स्थिति को शायद ही कभी समायोजित किया जाता है, जो ऑपरेटरों की श्रम तीव्रता को कम करता है।
मशीन के सिर पर स्थापित कैमरे के माध्यम से, वेल्डिंग सीम मुख्य नियंत्रण कक्ष की स्क्रीन पर परिलक्षित होता है, जिससे वेल्डिंग सीम की ट्रैकिंग सरल और आसान हो जाती है,और वेल्डिंग की निगरानी के लिए ऑपरेटर की श्रम तीव्रता को कम करना..
स्व-विकासित तेल दबाव और सीएनसी प्रणाली, वेल्डेड पोल को गोल और छोटे विरूपण बनाती है।
ऑपरेटर: एक व्यक्ति।
अनलोडिंग रोलर रैक,5 सेट (१२.१४ मीटर के पोल के लिए उपयुक्त)
खरीदार की कार्यशाला के लेआउट के अनुसार, विभिन्न कार्य दिशाओं वाली मशीनें उपलब्ध कराई जा सकती हैं
ग्राहकों की विशेष आवश्यकताओं के लिए, मशीन विशेष रूप से डिजाइन किया जा सकता है और दुनिया भर में विभिन्न ध्रुवों को पूरा करने के लिए निर्मित
मशीन निम्नलिखित भागों से मिलकर बनती है:
ट्रॉली चलाने के लिए लंबी कार्य तालिका
मुख्य गैन्ट्री फ्रेम
ट्रॉली ड्राइव प्रणाली
अनलोडिंग रोलर रैक,5 सेट (13 मीटर के पोल के लिए उपयुक्त)
हाइड्रोलिक क्लैंपिंग पार्ट ((क्लैम्पिंग रोलर्स सहित, मध्यम आकार के पोल के लिए उपयुक्त)
तार खिला प्रणाली के साथ डुबकी आर्क वेल्डिंग प्रणाली
प्रवाह वसूली प्रणाली
हाइड्रोलिक प्रणाली
नियंत्रण प्रणाली
क्लैंपिंग रोलर, ग्राहक की पोल आवश्यकताओं के अनुसार।
मोनोपोल हाई मास्ट, 5जी पोल मोल्ड के लिए उपयुक्त 1 सेट के साथ।
सामान्य स्ट्रीट लाइट के खंभे के लिए उपयुक्त 1 सेट,न्यूनतम व्यास 60 मिमी ((गोल खंभे और शंकुधारी खंभे)
सामान्य स्ट्रीट लाइट के खंभे के लिए उपयुक्त 1 सेट, न्यूनतम व्यास 60 मिमी ((अष्टकोणीय खंभे)
सामान्य स्ट्रीट लाइट के खंभे के लिए उपयुक्त पीछे के क्लैंपिंग उपकरणों का 1 सेट (एक छोटा सा उपकरण शामिल है, जो बहुत छोटी लंबाई के खंभे के लिए उपयुक्त है, जैसे कि 1 ~ 2 मीटर लंबी बांह)
| तकनीकी पैरामीटर | ||
| 1 |
पोल का व्यास |
60-600 मिमी |
| 2 |
काम की मेज की लंबाई |
13000 मिमी |
| 3 |
पोल की मोटाई |
4~12 मिमी, Q235, Q345 |
| 4 |
क्लैंपिंग पैरों की मात्रा |
3 सेट |
| 5 |
तेल पंप की मोटर शक्ति |
3+3 किलोवाट |
| 6 |
मोबाइल मोटर शक्ति |
4 किलोवाट। |
| 7 |
ऊर्ध्वाधर प्रेसिंग स्ट्रोक |
00 मिमी |
| 8 |
परिचालन ऊंचाई |
ध्रुव के निचले कोण से जमीन तक की दूरीः 850 मिमी |
| 9 |
वेल्डर |
डुबकी आर्क वेल्डिंग |
| 10 |
वेल्डिंग तार का व्यास |
2~4mm, वेल्डिंग तार व्यास ध्रुवों की मोटाई के अधीन है। |
| 11 |
वेल्डिंग गति |
0.5~3m/min |
| 12 |
वेल्डिंग प्रवेश दर |
80 प्रतिशत |
| 13 |
विद्युत घटक |
श्नाइडर (फ्रेंच) |
| 14 | सीएनसी प्रणाली पीएलसी | सीमेंस (जर्मनी) |
| 15 |
वेल्डिंग मशीन का ब्रांड |
Huayuan1000A+Aotai 500A |
| 16 | वजन | 8 टन |
| 17 | आयाम |
27000x3500x4500 मिमी |
