| ब्रांड नाम: | CMC |
| Model Number: | HJZ-2500 |
| एमओक्यू: | 1 set |
| कीमत: | According to requirements |
| भुगतान की शर्तें: | T/T, L/C, FOB, CIF |
| आपूर्ति करने की क्षमता: | Negociate |

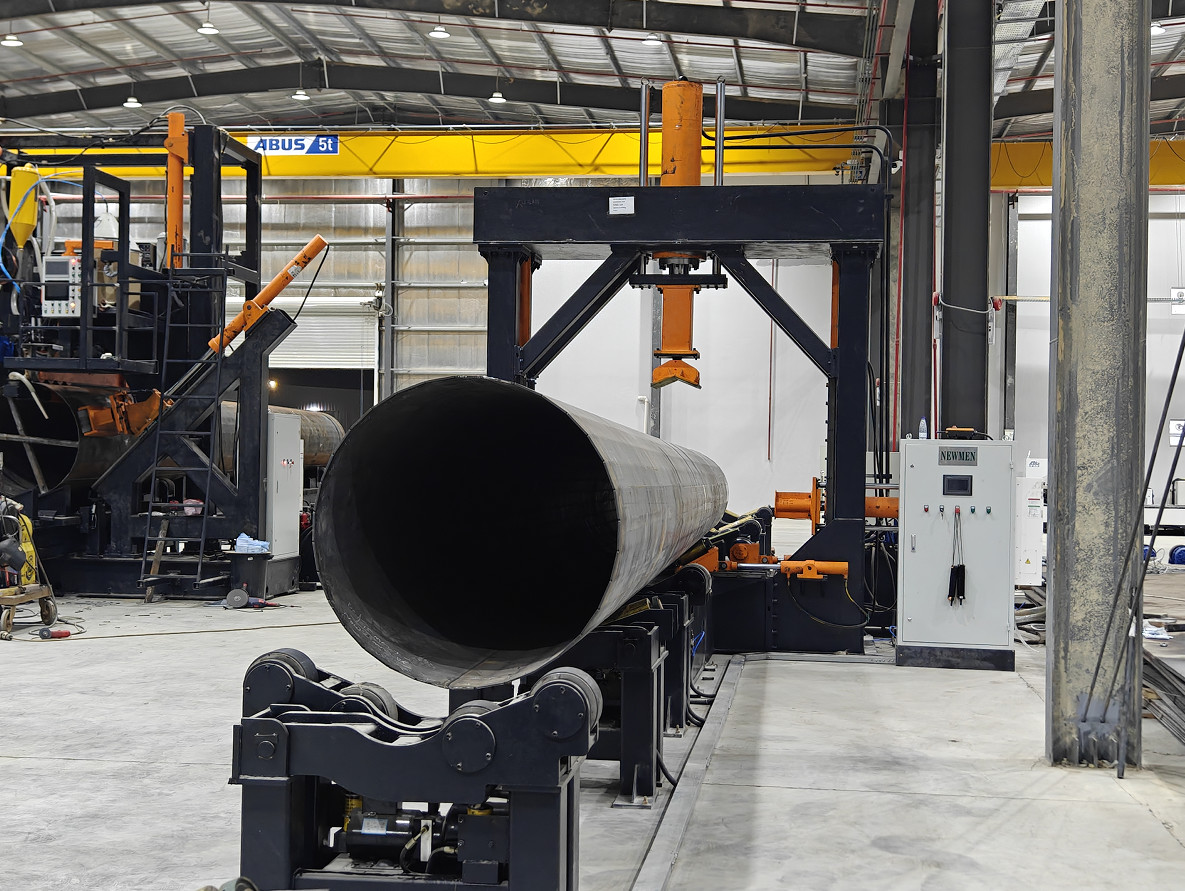

उच्च मास्ट असेंबली सीधी करने वाली मशीन
मॉडल: एचजेजेड-2500
अनुप्रयोग दायराः
1मुख्य रूप से मोनोपोल, स्मार्ट पोल, 5जी पोल, पावर पोल, हाईमास्ट पोल के लिए उपयुक्त, अपेक्षाकृत बड़े व्यास और मोटी मोटाई के साथ
2कार्य 1: अनुदैर्ध्य वेल्डिंग के बाद कुछ पोल को सीधा करें।
3कार्य 2: झुकने के बाद दोनों टुकड़े ऊपरी और साइड सिलेंडरों से जुड़े होते हैं, और फिर स्पॉट वेल्डिंग मैन्युअल रूप से की जाती है, जो अगली वेल्डिंग प्रक्रिया के लिए सुविधाजनक है।
4कार्य 3: यह वेल्डेड पोल के लिए एक पूर्ण वृत्त है, जो फ्लैंज को इकट्ठा करने के लिए सुविधाजनक है।
मुख्य तकनीकी विशेषताएं
| नहीं. | पद | इकाई | मूल्य |
| 1 | मॉडल | HJZ-2500 | |
| 2 |
अधिकतम, पोल का व्यास |
मिमी | 2500 |
| 3 | शक्तिकार्यबल | KN | 1200 |
| 4 | शीर्ष हाइड्रोलिक सिलेंडर का अधिकतम स्ट्रोक | एमएम | 850 |
| 5 | शीर्ष पिस्टन रॉड से वर्कटेबल तक अधिकतम दूरी | एमएम | 2500 |
| 6 | दोतरफा सिलेंडर आउटपुटबल | KN | 300X2 |
| 7 | साइड सिलेंडर स्ट्रोक | मिमी | 600 |
| 8 | दोतरफा सिलेंडरों के लिए ऊपरी से निचले भाग की दूरी | मिमी | 1200 |
| 9 | अधिकतम कार्य दबाव | एमपीए | 21 |
| 10 | काम की मेज की जमीन से ऊंचाई | मिमी | 650 |
| 11 | स्तंभ की आंतरिक दूरी | मिमी | 2700 |
| 12 | मुख्यमोटर शक्ति ((दो पंप) | किलोवाट | 15+5.5 |
| 13 | वजन | किलो | 19000 |
| 14 | मशीन स्थान | मिमी | 27000*3500*4100 |
1यह मशीन एक तीन बीम वर्कटेबल संरचना है,मुख्य हाइड्रोलिकसिलेंडर ऊपरी क्रॉस बीम के केंद्र में स्थापित और ऊपर और नीचे चल रहा है।
2. दोनों पक्षहाइड्रोलिकसिलेंडर मुख्य के दोनों ओर स्थापित कर रहे हैंशरीर, और साइड सिलेंडर लंबे स्ट्रोक की एक जोड़ी के माध्यम से ऊपर और नीचे चलानेहाइड्रोलिकसिलेंडर।स्थितिके कार्य बिंदु को संरेखित करने के लिए समायोजित किया जाता हैपक्षकेंद्र के साथ सिलेंडरक्षेत्रफलकेध्रुव.
3. सभी क्रियाएं जॉग हैं, जिसका अर्थ है कि संबंधित बटन दबाए रखने से संबंधित क्रिया होगी, और इसे जारी करना बंद हो जाएगा। दो सिलेंडर एक साथ या अलग से कार्य कर सकते हैं
4. मशीन के कार्यक्षेत्र के सामने और पीछे दो सेट समर्थन पहिया उपकरण स्थापित करें, जिन्हें पोल के आगे और पीछे की गति को सुविधाजनक बनाने के लिए ऊपर और नीचे उठाया जा सकता है।
5. मशीन के कार्यक्षेत्र के सामने और पीछे दो सेट घूर्णन यंत्र स्थापित करें, जिन्हें खंभे को घुमाने के लिए ऊपर और नीचे उठाया जा सकता है।
6समर्थन पहिया उपकरण और घूर्णन उपकरण उठाए जाते हैं, जो सभी मजबूत बल, स्थिर और विश्वसनीय के साथ हाइड्रोलिक उपकरण हैं।
7चार छोटे हैं।हाइड्रोलिकहोस्ट स्थिति में सिलेंडर, जो उनके बीच रोलर्स की स्थिति को नियंत्रित करते हैं।
8मुख्य तेल सिलेंडर और साइड तेल सिलेंडर में अलग तेल सर्किट होते हैं जो एक दूसरे में हस्तक्षेप नहीं करते हैं और दबाव नहीं खोते हैं।
9एक वायरलेस रिमोट कंट्रोल जॉयस्टिक से लैस,
10. छिद्रण को रोकने के लिए पॉलीयूरेथेन कोटिंग
