स्टील कॉइल कटिंग मशीन, 6 X 1600 आर्थिक कट टू लेंथ मशीन

त्वरित विवरणः

विवरण:

तकनीकी पैरामीटर

1सामग्री की मोटाईः 2 मिमी-6.0 मिमी Q235A गर्म लुढ़का हुआ हल्के स्टील के लिए

2सामग्री की चौड़ाई: 800-1600 मिमी

3स्टील कॉइल का वजन: अधिकतम 15 टन

4स्टील कॉइल का आंतरिक व्यास: Φ500mm-Φ750mm

5. समतल करने की गतिः 5- 15 मीटर/मिनट

6- समतल रोलर्स की संख्याः 13

7. लेवलिंग रोलर्स व्यासः 130 मिमी

8पैमाने के लिए लंबाई सीमाः आवश्यकताओं के अनुसार 2000-12000 मिमी।

10काटने की लंबाई की सहिष्णुता: ± 15 मिमी (8 मीटर की लंबाई की प्लेट पर आधार)

11. मुख्य लेवलिंग मोटर शक्तिः 37kw (कुल लगभग 57KW)

12. मशीन के लिए चौड़ाई क्षेत्रःलगभग 7000 मिमी

आवेदनः

यह प्रकाश ध्रुव सामग्री uncoiling, समतल, काटने, खरोंच किनारे काटने और कॉपर काटने की प्रक्रिया के लिए है,

एक तरफ छोटी चौड़ाई + एक तरफ बड़ी चौड़ाई वाली स्टील प्लेट प्राप्त करने के लिए।

विनिर्देश

1स्टील कॉइल लोडिंग डॉली कार:

ऊपर और नीचेः हाइड्रोलिक

क्षैतिज गतिशीलः मोटर चालित

अधिकतम भारः 15 टन

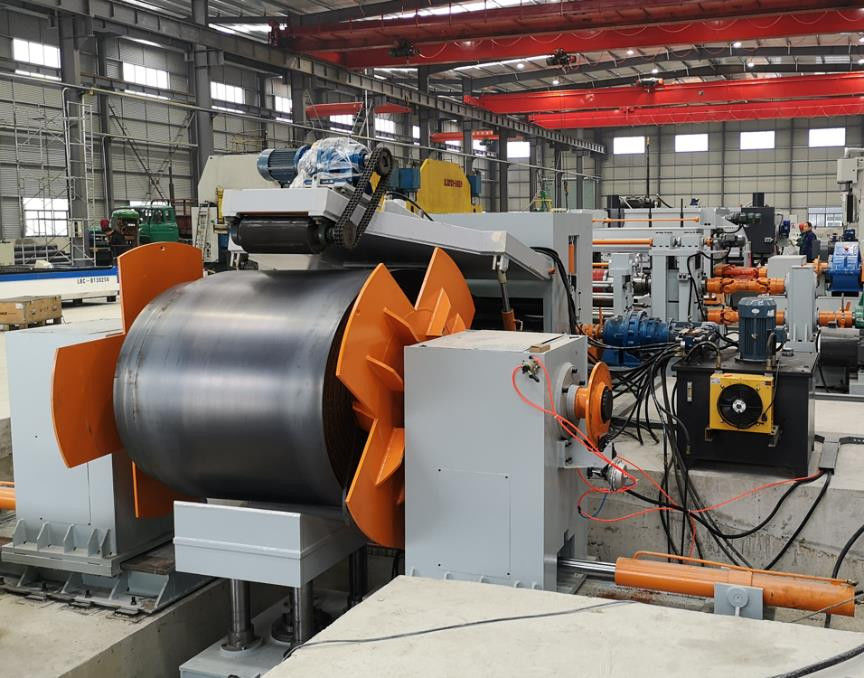

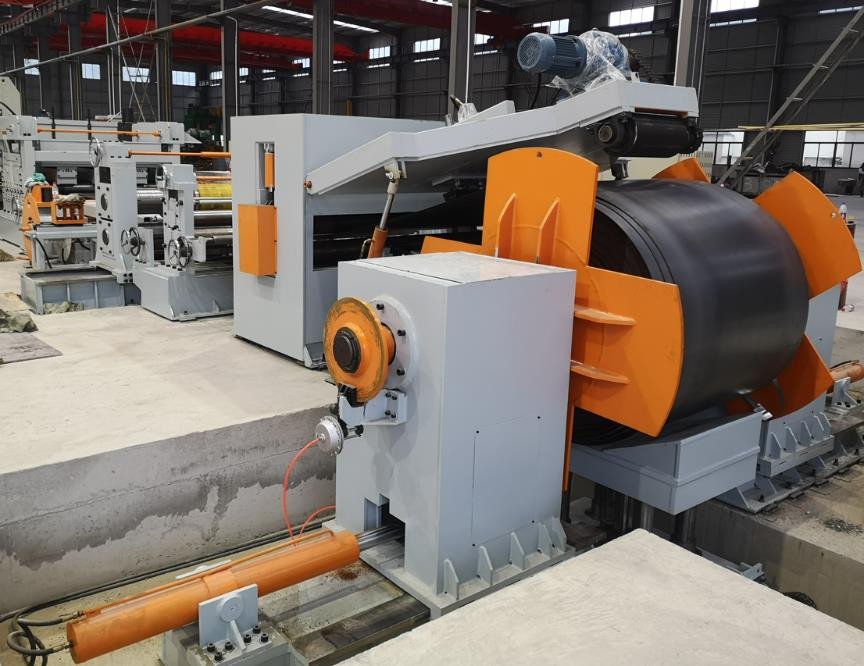

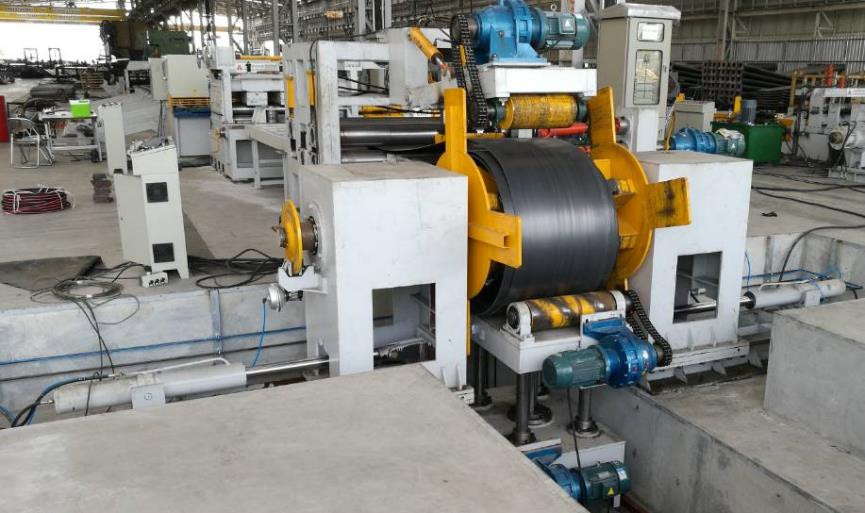

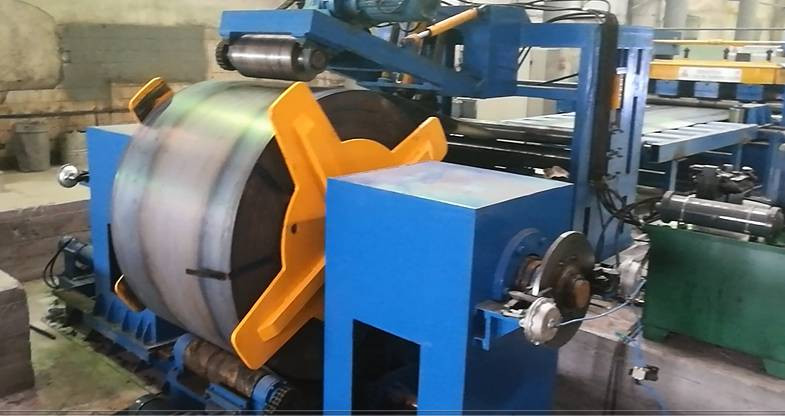

2. हाइड्रोलिक डबल हेड छाता प्रकार डिकोइलर:

जिसमें मोटर चालित पेल ऑफ, मोटर, रिड्यूसर,

चेन प्रणाली घूमने के लिए शिफ्ट लेती है। घूर्णन दिशा घड़ी की दिशा में और विपरीत दिशा में हो सकती है।

खुला और बंदः हाइड्रोलिक

अधिकतम भारः 15 टन

3. स्तरन इकाई: (दो लेय प्रकार),

दो परत रोलर्स लेवलर,

13 रोलर्स, जिनमें से 2 फ़ीडिंग रोलर्स, 11 लेवलिंग रोलर्स

समतल रोलर सामग्री:42Cr. व्यास:130 मिमी,यदि बुझ गया हो

दो परतें समतल रोलर्स, मोटर ड्राइव कीड़ा पेंच समायोजित करने के लिए ऊपर परत ऊपर और नीचे ले जाने के लिए

ट्रांसमिशन सिस्टम में गति समायोज्य मोटर, रिड्यूसर आदि शामिल हैं।

रोलर्स को ऊपर/नीचे की ओर ले जाने के लिए हाइड्रोलिक का प्रयोग किया जाता है।

इकाई मार्गदर्शन प्रणाली के साथ है

लम्बाई माप

लंबाई गिनती एन्कोडर रोलर पर स्थापित है

4काटने (ग्राहक द्वारा तैयार किया गया मैनुअल प्लाज्मा कटर)

5दोहरे किनारे काटना इकाई।

यह प्रकाश पोल के लिए सटीक चौड़ाई प्राप्त करने के लिए गर्म लुढ़का हुआ स्टील प्लेट के स्क्रैप किनारे को काटने के लिए है।

यह स्टील शीट को काटने के लिए रोलिंग कतरन सिद्धांत पर आधारित है। कतरन इकाई के सामने एक डॉली है।

यह सीधे काटने को नियंत्रित करने के लिए है। विभिन्न आकारों की प्रकाश पोल शीट से अलग-अलग चौड़ाई प्राप्त करने के लिए काटने वाले ब्लेड की स्थिति को बदलकर।

जिसमें निम्नलिखित शामिल हैं:

रेल के साथ समर्थन तालिका

क्लैंपिंग शीट डोली, एक टुकड़ा

मोटर और गियरबॉक्स के साथ डबल ब्लेड प्रकार के किनारे काटने वाली इकाई।

6कॉपर स्लिटिंग यूनिट

कॉपर कटिंग मशीन स्टील शीट को काटने के लिए रोलिंग कटिंग सिद्धांत पर आधारित है। कटिंग यूनिट के सामने एक डॉली है।

यह कॉपर काटने की दर को नियंत्रित करने के लिए डॉली पर टॉपर की स्थिति को बदलकर कॉपर काटने की दर को नियंत्रित करता है।

जिसमें निम्नलिखित शामिल हैं:

रेल के साथ समर्थन तालिका

क्लैंपिंग शीट डोली, एक टुकड़ा

मोटर और गियरबॉक्स के साथ एकल ब्लेड प्रकार के किनारे काटने वाली इकाई।

7. तैयार कॉपर शीट के लिए गेंद प्रकार समर्थन तालिका

8विद्युत प्रणाली:

केंद्रीय नियंत्रण तालिका. पीएलसी, एसी ड्राइवर इन्वर्टर में त्वरित प्रतिक्रिया और अच्छी गतिविधि की विशेषता है, जो माप सटीकता और चलने की गति को प्रभावी ढंग से नियंत्रित कर सकती है।

9हाइड्रोलिक प्रणाली:

हाइड्रोलिक शक्ति 25L/मिनट

जिसमें हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, ज्वाइंट, सॉफ्ट पाइप, हार्ड पाइप आदि शामिल हैं।

हमारे मानक कटाई और किफायती कटाई में क्या अंतर है?

मानक लंबाई के लिए कटौती की तुलना में, आर्थिक प्रकार में नहीं हैः

1) हाइड्रोलिक गाइडिंग-प्रेसिंग, फावड़ा-हेड, चुटकी और फ़ीडिंग डिवाइस

उपयोगकर्ता क्रेन का उपयोग करना चाहिए उठाने के लिए और समतल इकाई के लिए शीट सिर गिल्ड

2) हाइड्रोलिक स्विंग बीम कतरनी मशीनः QC12Y-6X2000

शीट को काटने के लिए उपयोगकर्ता को मैन्युअल प्लाज्मा कटर मशीन का उपयोग करना चाहिए।

ग्राहकों के साथ संचार

ग्राहक: इस मशीन से एक तरफ छोटी चौड़ाई और दूसरी तरफ बड़ी चौड़ाई वाली शीट कैसे काटें?

आपूर्तिकर्ता: सबसे पहले, वहाँ एक डबल किनारे काटने इकाई है, यह प्रकाश पोल के लिए सटीक चौड़ाई प्राप्त करने के लिए गर्म लुढ़का हुआ स्टील प्लेट के खरोंच किनारे काटने के लिए है,

और फिर हम अपने कॉपर काटने की इकाई का उपयोग कर सकते हैं 2 टुकड़ों में स्टील शीट काटने के लिए एक तरफ छोटे और एक तरफ बड़ा शीट के साथ।

एक डोली काटने इकाई के सामने है. यह कॉपर काटने की डिग्री को नियंत्रित करने के लिए है. डोली पर stopper की स्थिति को बदलकर

कॉपर कटिंग दर को नियंत्रित करने के लिए।

ग्राहक: आपके पास लम्बाई में काटने के लिए कितने मॉडल हैं?

आपूर्तिकर्ता: हमारे पास तीन प्रकार हैं, मॉडल संख्या 6X1600 - 12 मीटर (अधिकतम काटने की लंबाई के लिए 12 मीटर), मॉडल संख्या 6X1600 - 14 मीटर

(अधिकतम काटने की लंबाई 14 मीटर) और मॉडल संख्या 6X1600 - 16 मीटर (अधिकतम काटने की लंबाई 16 मीटर के लिए) ।

ग्राहक: आपकी गुणवत्ता गारंटी अवधि कितनी है?

आपूर्तिकर्ता: हमारी मशीन की गुणवत्ता की गारंटी 1 वर्ष है। एक बार मशीन ग्राहक की कार्यशाला में पहुंच जाती है, हम मशीन की स्थापना, कमीशन और प्रशिक्षण के लिए इंजीनियरों को भेजेंगे।आप भी मशीन वितरण से पहले संचालन अध्ययन के लिए हमारी कार्यशाला के लिए इंजीनियरों भेज सकते हैं.
