| Brand Name: | CMC |
| Model Number: | 2-WE67K-400/7000 |
| MOQ: | 1 सेट |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, एल/सी |
| Supply Ability: | विशिष्ट आवश्यकता के अनुसार |
अनुप्रयोग: लाइट पोल और हाई मास्ट बनाना
| तकनीकी विशेषताएं | |||
| 1 | प्रकार | मल्टी-मशीन टैंडम हाइड्रोलिक सीएनसी इलेक्ट्रो - हाइड्रोलिक सिंक्रो | |
| 2 | कार्यकारी बल | 2X400 टन | |
| 3 | टेबल की लंबाई | 2X7000 मिमी | |
| 4 | फ्रेमों के बीच की दूरी | 5600 मिमी | |
| 5 | गला गहराई | 950 मिमी | |
| 6 | खुली ऊंचाई | 970 मिमी | |
| 7 | स्ट्रोक | 320 मिमी | |
|
8 |
कार्य गति |
अनलोड | 60 मिमी/सेकंड |
| कार्य | 7 मिमी/सेकंड | ||
| वापसी | 60 मिमी/सेकंड | ||
| 9 | मुख्य मोटर | 2x30kw | |
| 10 | सीएनसी प्रणाली |
प्रकार: डेलेम DA53T डेलेम कंपनी, नीदरलैंड 2 (Y1, Y2) + टेबल क्राउनिंग सिस्टम |
|
| 11 | उपकरण |
अगले पृष्ठ पर देखें यांत्रिक क्राउनिंग सिस्टम के साथ टेबल |
|
| 12 | सिलेंडरों में सील | एनओके या एसकेएफ प्रकार | |
| 13 | हाइड्रोलिक घटक | बॉश-रेक्सरोथ, जर्मनी | |
| 14 | हाइड्रोलिक पंप | सनी (HYTEK) यूएसए ब्रांड चीन में निर्मित | |
| 15 | रैखिक रैस्टर डिस्प्लेयर सेंसर | FAGAR, स्पेन | |
| 16 | कैबिनेट में मुख्य विद्युत तत्व | श्नाइडर, फ्रांस ब्रांड | |
| 17 | वजन | 2x50000 किलो | |
| 18 | कुल आकार (मिमी) LxWxH |
2x7200x2710x5696 फर्श से ऊपर की ऊंचाई: 4500 साइड अनलोडिंग सिस्टम के साथ कुल लंबाई: 17500 सामने के समर्थन के साथ कुल चौड़ाई: 4040 |
|
| 19 | पैकिंग: | परिवहन के दौरान मशीन को अलग कर दिया जाएगा। | |
प्रेस ब्रेक टूलिंग का विवरण
| 1 के साथ |
एक सेट अप टूल होल्डर, मोटाई 18 मिमी स्ट्रीट पोल के लिए उपयुक्त। L=14 मीटर |
|
| विकल्प 1 |
अष्टकोणीय स्ट्रीट पोल के लिए एक सेट अप टूल, न्यूनतम 60 मिमी ओडी अष्टकोणीय टेपर प्रकार लाइट पोल L=14 मीटर |
|
| विकल्प 2 |
अष्टकोणीय स्ट्रीट पोल और हाई मास्ट पोल के लिए एक सेट मल्टी वी बॉटम डाई 150x150 14 मीटर |
|
| विकल्प 3 |
डबल टेपर रेट शंक्वाकार पोल टूल टेपर रेट 11/1000 (व्यास 60 ~ 236), 13/1000 (व्यास 60 ~ 268), पोल की मोटाई: 3 ~ 4 मिमी 7 बार बनाने वाला प्रकार शंक्वाकार उपकरण शंक्वाकार पोल के लिए उपयुक्त मोल्ड की कुल लंबाई 16 मीटर, सेक्शन प्रकार
|
|
| विकल्प 4 | शंक्वाकार अप टूल सपोर्ट दोनों तरफ अप होल्डर पर, 6.5 मीटर, अप टूल के बड़े किनारे के लिए |
| विकल्प 5 | पुशिंग टाइप लाइट पोल साइड अनलोडिंग सिस्टम | |
| विकल्प 6 |
रिमोट डायग्नोसिस फंक्शन। मशीन आपूर्तिकर्ता ग्राहक को रिमोट फॉल्ट डायग्नोसिस और रिमोट पैरामीटर एडजस्टमेंट में सहायता कर सकता है। ग्राहकों के लिए उत्पादन को जल्दी से फिर से शुरू करना सुविधाजनक है। |
|
| विकल्प 7 |
लाइट पोल ऑटो बेंडिंग सिस्टम शामिल हैं: ए। स्टील प्लेट होल्डिंग ट्रॉली बी। लोडिंग क्रेन सी। स्टील प्लेट लेटरल रोलर और होल्डिंग रैक डी। सीएनसी प्लेट फीडिंग सिस्टम ई। साइड पोजीशन डिवाइस एफ। साइड अनलोडिंग सिस्टम का विस्तार जी। पोल साइड डिस्चार्ज सिस्टम और स्टोरेज रैक |
|
| विकल्प 8 | स्पेयर पार्ट्स (400 टन मॉडल के लिए) |
मुख्य प्रदर्शन :
इसलिए इसमें उच्च शक्ति और अच्छी कठोरता है
प्रेस ब्रेक दोनों सिलेंडर के सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए इलेक्ट्रिक-हाइड्रोलिक आनुपातिक वाल्व को अपनाता है। आनुपातिक वाल्व बॉश-रेक्सरोथ कंपनी द्वारा बनाया गया है जिसमें यांत्रिक क्रिया जोड़े के बीच छोटे घर्षण, ठीक इलेक्ट्रॉनिक एम्पलीफायर और उच्च नियंत्रण बल और निरंतर क्रिया के साथ इलेक्ट्रिक चुंबक जैसे बहुत अच्छे प्रदर्शन हैं। मशीन के दोनों किनारों पर दो रैस्टर डिस्प्लेयर हैं जो राम की स्थिति का लगातार संकेत प्राप्त करते हैं और नियंत्रण प्रणाली को संकेत वापस भेजते हैं, फिर नियंत्रण प्रणाली इलेक्ट्रिक-हाइड्रोलिक वाल्व को एक मशीन पर दो सिलेंडरों को सिंक्रनाइज़ेशन करने के लिए नियंत्रित करेगी।
यदि दो इकाइयों को एक साथ काम करने की आवश्यकता है, तो केवल मुख्य इकाई के नियंत्रण कक्ष पर सिंक्रनाइज़ेशन स्थिति में स्विच को घुमाने की आवश्यकता है। दोनों इकाई स्थिति संकेत सीएनसी नियंत्रण प्रणाली (डेलेम प्रणाली) को भेजे जाएंगे, और सीएनसी प्रणाली से आउटपुट संकेत आनुपातिक वाल्व और प्रीफिल वाल्व को भेजे जाएंगे। दो इकाइयों को उच्च परिशुद्धता के साथ सिंक्रनाइज़ेशन रखने के लिए तेजी से नीचे, गति परिवर्तन बिंदु, दबाने की गति और वापसी गति को नियंत्रित करने के लिए

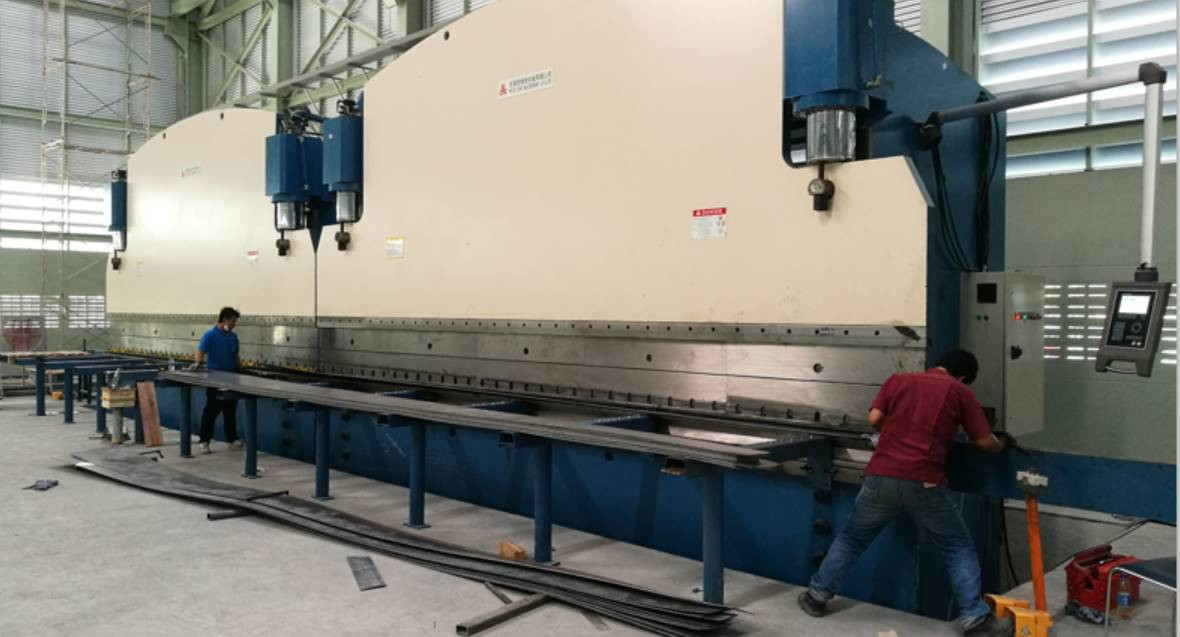

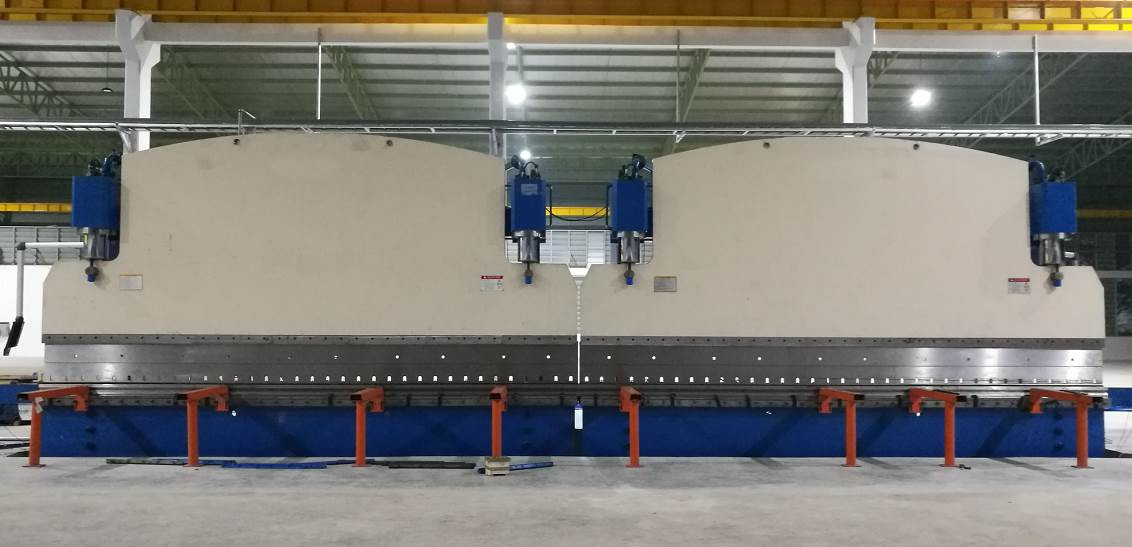

| मशीन का सामने |
|
|
| मशीन का साइड |
|
|
| साइड अनलोडिंग सिस्टम |
|
