HM1800/14000 उच्च मस्तूल / मोनो पोल / संचार पोल के लिए बंद वेल्डिंग मशीन

सीएनसी पोल शट-वेल्डिंग मशीन, मॉडलः HM1800/14000

संख्यात्मक नियंत्रण प्राप्त करनेवाला सीधा ड़ायरेक्ट पाइप मशीन, 型号: HM1800/14000

设计专用于5G杆,电力杆,高杆灯杆

उच्च मास्ट पोल, मोनोपोल, 5जी संचार पोल के लिए डिज़ाइन किया गया

आयाम श्रेणीः 400~1800 मिमी, मोटाई:6~20 मिमी, लंबाई:14000 मिमी

व्यास सीमाः400~1800mm, मोटाई:6~20mm, लंबाई:14000mm

双弧 双丝埋弧 机

दोहरी चाप तीन तार वेल्डिंग मशीन

उपयोग का दायरा: बड़े लम्बाई के मध्य स्तंभ लंबवत स्वचालित संकलन 接接,5G स्तंभ, विद्युत स्तंभ, उच्च स्तंभ दीपक स्तंभ के लिए उपयुक्त

आवेदन का दायराः 5G पोल, मोनोपोल, हाईमास्ट पोल जैसे बड़े लंबाई के मध्यम आकार के पोल अनुदैर्ध्य स्वचालित समापन वेल्डिंग के लिए उपयुक्त है।

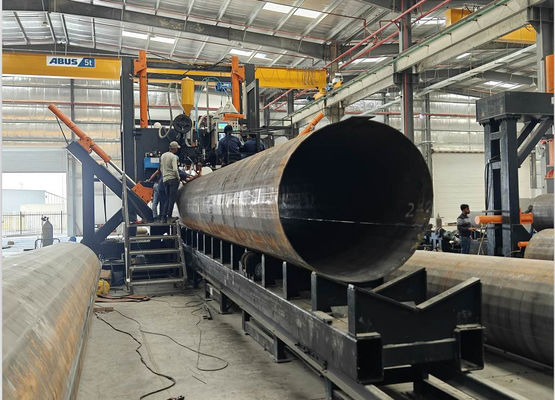

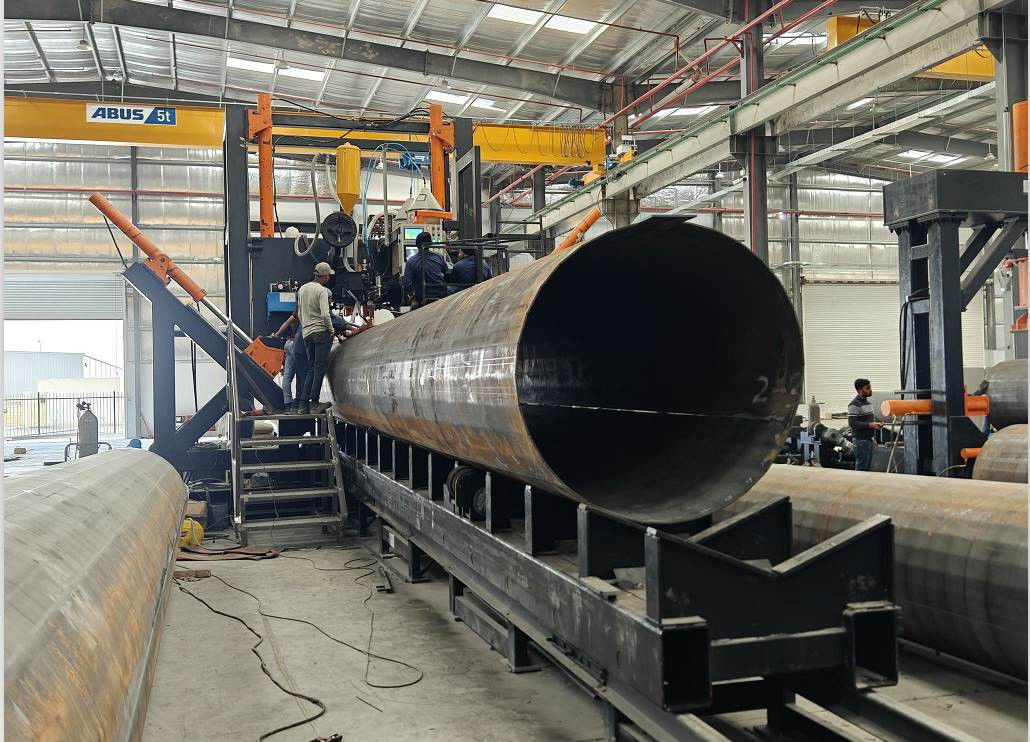

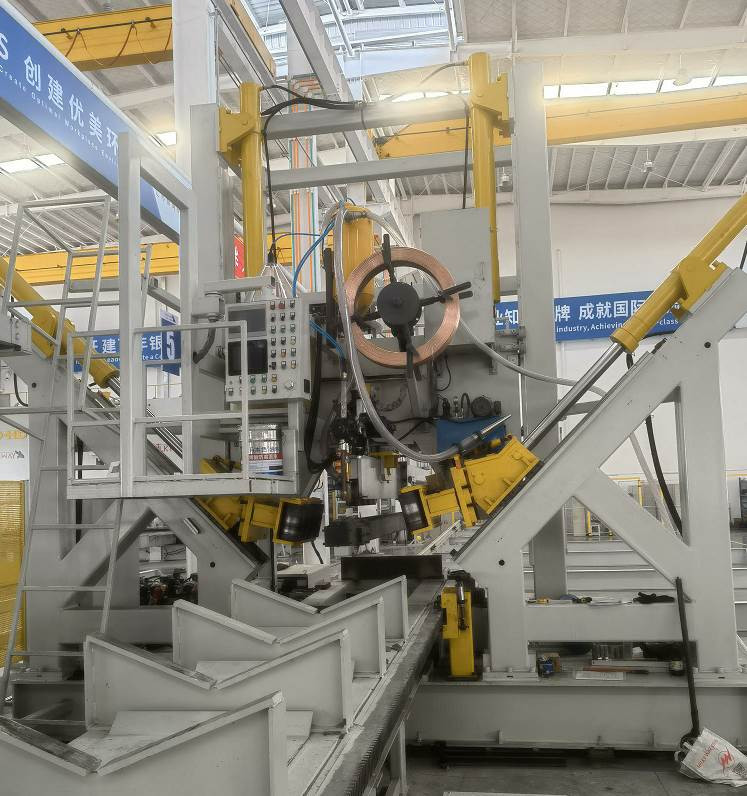

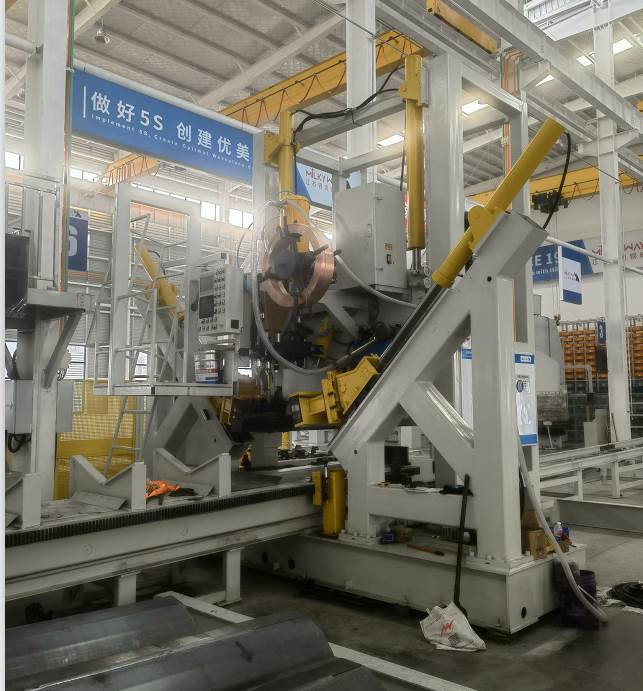

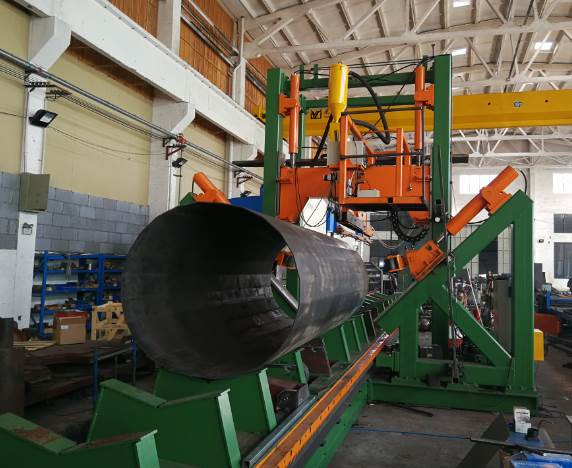

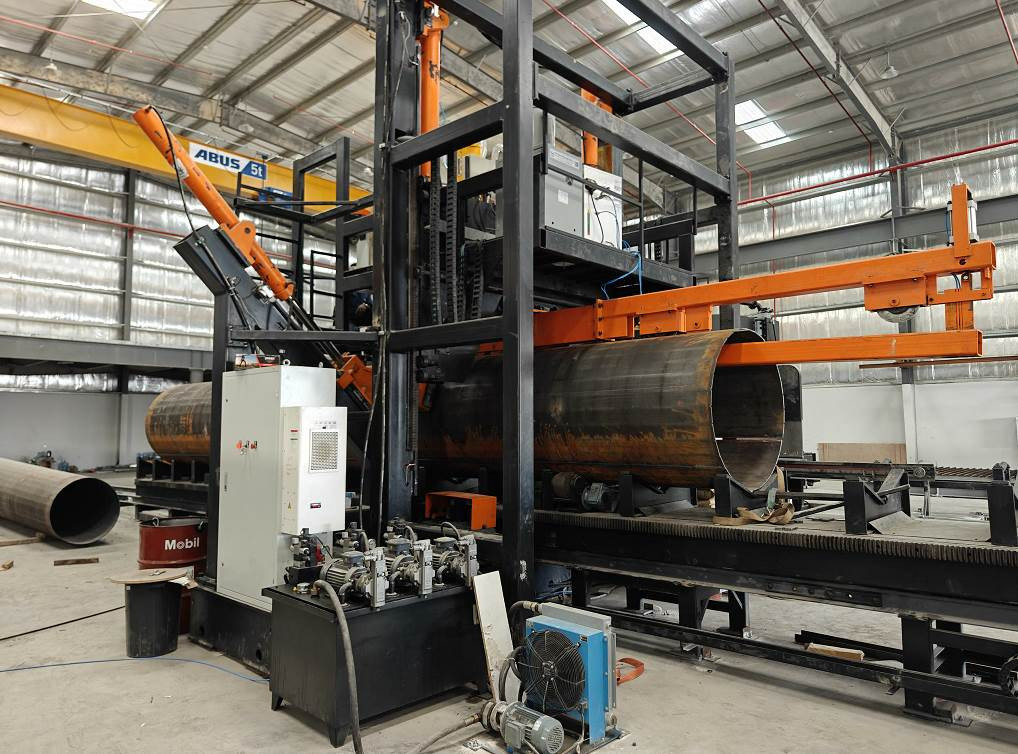

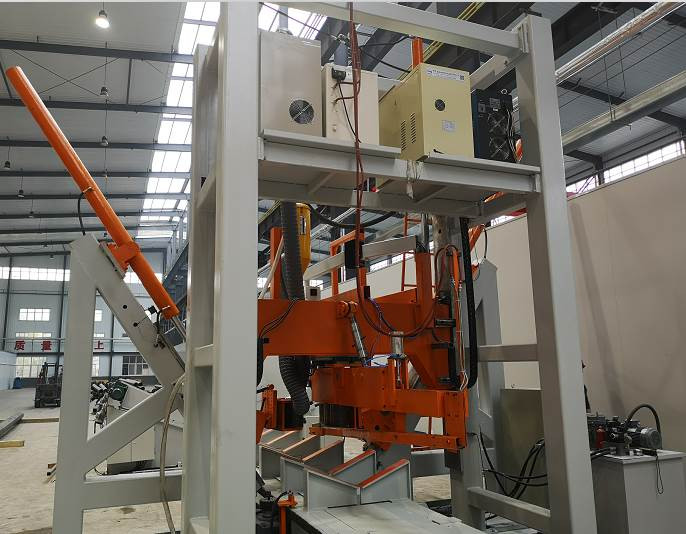

सीएनसी पोल शट-वेल्डिंग मशीन, यह एक खोल या दो खोल प्रकार बहुभुज और सर्कल कॉपर पोल ((कोनिकल पोल) के लिए उपयुक्त है। यह स्वचालित वेल्डिंग लाइन है,गैन्ट्री प्रकार की संरचना स्थिर है और वेल्डिंग प्रणाली के साथ हैगति समायोज्य चलाने के लिए सर्वो मोटर के साथ, V-आकार का पूर्ण पोल लंबाई डोली (वर्कटेबल), हाइड्रोलिक सिलेंडर क्लैंपिंग व्हील को धक्का देता है ताकि पोल को बंद किया जा सके और एक ही समय में वेल्डिंग की जा सके।

दो सीम पोल के लिए, जब पहली सीम वेल्डिंग समाप्त हो जाती है, तो निचला रोलर उठ जाएगा और दूसरी सीम वेल्डिंग शुरू करने के लिए पोल को दूसरी सीम स्थिति में घुमाएगा।

यह मशीन आम तौर पर एक टुकड़ा या दो टुकड़े के आकार के स्टॉक्स के लिए उपयोग की जाती है। यह मशीन स्वचालित है, छोटी गाड़ी के साथ एक समायोज्य सर्व्हिसिंग मशीन है, जो स्टॉक्स की गति को खींच सकती है।

जब दो टुकड़े का स्तंभ, एक टुकड़ा 接 पूरा हो जाता है, तो रोलिंग व्हील उपकरण के शीर्ष पर 杆子 घूमता है, दूसरे टुकड़े का 接 पूरा करता है।

专有特点स्वामित्व वाली विशेषताएं:

• संख्यात्मक नियंत्रण स्वतः समायोजन, संख्यात्मक नियंत्रण प्रणाली, धनुष व्यास परिवर्तन के साथ, स्वचालित समायोजन दबाव, स्वचालित समायोजन दबाव स्थिति, स्वचालित मिलान गति और स्थिति, बनाए रखने के लिए हमेशा संयुक्त स्थिति में, सुनिश्चित करने के लिए कि कनेक्शन सुचारू रूप से आगे बढ़े।

सीएनसी स्वचालित समायोजन, सीएनसी प्रणाली, ध्रुव व्यास के परिवर्तन के साथ, स्वचालित रूप से दबाव को समायोजित, स्वचालित रूप से समायोजित

दबाव पैर की स्थिति, स्वचालित रूप से खिला गति और स्थिति से मेल खाते हैं, वेल्डिंग सीम हमेशा बंद राज्य में रखने के लिए, सुनिश्चित करने के लिए

चिकनी वेल्डिंग।

• विशेष संख्यात्मक नियंत्रण प्रणाली के कारण बाएं-बाएं पैरों का तालमेल बहुत अच्छा होता है विशेष सीएनसी नियंत्रण प्रणाली के कारण बाएं और दाएं पैरों का तालमेल बहुत अच्छा होता है।
• 确保在前工序合格的基础上, 接后,杆子 无扭转,机器后边无需人员 扭杆子来对中.और वहाँ की जरूरत नहीं है के लिए कर्मियों को खींचने और वेल्ड केंद्र के लिए मशीन के पीछे की छड़ी मोड़ करने के लिए.

4. 杆子 V प्रकार के वर्कस्टेज पर, इसकी गति सर्विस कंट्रोल के लिए है, ताकि सिर से पूंछ तक की स्थिरता सुनिश्चित की जा सके।

ध्रुव V-आकार की कार्य तालिका पर स्थित है, और इसके आंदोलन को सिर और पूंछ वेल्डिंग की स्थिरता सुनिश्चित करने के लिए सर्वो नियंत्रित किया जाता है।

सिर से पूंछ तक वेल्डिंग करने से पूंछ की लंबाई बहुत कम हो जाती है।

• 压脚 की संख्या 3 सेट है, लाभ यह है कि यह सड़क लाइट स्टैंड पर दबाव को कम करता है, सतह की सुंदरता को कम करता है, दबाव के निशान को कम करता है, साथ ही उत्पादन के लिए उपयुक्त है।
• यह एक समान दिशा में हो सकता है या यह एक गोल दिशा में हो सकता है।

क्लैंपिंग रोलर की संख्या 3 सेट है, लाभ पोल सतह के लिए रोलर दबाव को कम करने, और खरोंच को कम करने के लिए है

सतह पर। यह अष्टकोणीय ध्रुव, बहुभुज ध्रुव और शंकु ध्रुव के उत्पादन के लिए उपयुक्त है। यह समान व्यास या शंकु हो सकता है।

• वी प्रकार के कार्यस्थलों को तेजी से विद्युत गति से निर्धारित स्थान पर वापस लाया जा सकता है, जिससे ऑपरेटरों की श्रम शक्ति कम हो जाती है।

मोटर चालित तेजी से लौटने वाले कार्य के साथ वी-आकार की कार्य तालिका (डॉली), और यह ऑपरेटरों की श्रम तीव्रता को कम करता है।

• 埋弧 功能 डुबकी आर्क वेल्डिंग फ़ंक्शन
• 带杆子 पिछाड़ी गाइड बोर्ड, स्व-अनुकूल समायोजन, वास्तविक संचालन में बहुत कम समायोजन, ऑपरेटर की श्रम शक्ति को कम करता है।

पोल बैक गाइडिंग डिवाइस के साथ, इसे अनुकूलनशील रूप से समायोजित किया जा सकता है। व्यावहारिक संचालन में वेल्डिंग सीम की स्थिति को शायद ही कभी समायोजित किया जाता है,

जो ऑपरेटरों की श्रम तीव्रता को कम करता है।

• ऎसा करने के लिए, आप अपने कंप्यूटर के कैमरे को अपने स्क्रीन पर प्रतिबिंबित कर सकते हैं।

ऑपरेटरों की श्रमशक्ति को कम करना

मशीन के सिर पर स्थापित कैमरे के माध्यम से, वेल्डिंग सीम मुख्य नियंत्रण कक्ष की स्क्रीन पर परिलक्षित होता है, जिससे

वेल्डिंग सीम का ट्रैक करना सरल और आसान है और वेल्डिंग की निगरानी के लिए ऑपरेटर की श्रम तीव्रता को कम करता है।

• स्वायत्त रूप से विकसित तेल दबाव तथा नियंत्रण सिंक्रनाइज़ेशन प्रणाली ने प्रति स्तंभ की आवश्यकताओं को कम कर दिया है, जिससे बाद के स्तंभ, गोलाकार, आकार में छोटे हो जाते हैं।

स्व-विकासित तेल दबाव और सीएनसी प्रणाली, वेल्डेड पोल को गोल और छोटे विरूपण बनाती है।

• जब दो टुकड़े का स्तंभ, एक टुकड़ा 接 पूरा हो जाता है, तो रोलिंग व्हील उपकरण के शीर्ष पर 杆子 घूमता है, दूसरे टुकड़े का 接 पूरा करता है।

दो सीम पोल के लिए, जब पहली सीम वेल्डिंग समाप्त, नीचे रोलर उठ जाएगा और एक और सीम स्थिति के लिए पोल घुमा

दूसरी सीम वेल्डिंग शुरू करें।

• अग्रभाग ऊपर नीचे सामग्री लोड और सामने की स्थिति में उतारने
• आंतरिक तांबे के टुकड़े के साथ जल शीतलन प्रणाली, पारगम्यता दर में वृद्धि

आंतरिक तांबे के ब्लॉक, जो वेल्डिंग प्रवेश दर में काफी सुधार करता है। तांबे के ब्लॉक में शीतलन पानी होता है।

• 操作人员:1 व्यक्ति. ऑपरेटरः 1 व्यक्ति.
• 10 मिमी की मोटी, द्वि-आर्क द्वि-सीम ((या द्वि-इलेक्ट्रिक त्रि-सीम) छिपा हुआ आर्क, प्रत्यक्ष प्रवाह +交流, प्रत्यक्ष प्रवाह √ √ √ √ √ √ √ √

वैकल्पिक आइटमः 10 मिमी से अधिक प्लेट मोटाई के लिए, डबल आर्क और डबल तार (या डबल इलेक्ट्रिक और तीन तार) को गोता लगाएं

आर्क वेल्डिंग, डीसी + एसी, डीसी वेल्डिंग उच्च धारा और निम्न वोल्टेज को अपनाती है, डीसी आर्क बड़ी पैठ प्राप्त करता है, एसी अपेक्षाकृत छोटे को अपनाता है

वर्तमान और उच्च चाप वोल्टेज, संलयन चौड़ाई को बढ़ाता है, और सुंदर वेल्ड गठन प्राप्त करता है। वेल्डिंग गति को दोगुना, वेल्ड प्रदर्शन में सुधार और बिजली की खपत को कम करता है।

• 可选项目:联网生产数据系统
• 功能1: उत्पादन प्रबंधकों को उत्पादन डेटा प्रदान कर सकता हैः खोलने का समय, समय, उत्पादन संख्या आदि
• 功能2: सॉफ्टवेयर का समय पर अद्यतन, प्राप्त सबसे अच्छा नवीनतम सॉफ्टवेयर और अनुभव डेटा, ग्राहक सहायता कर सकते हैं, दूरस्थ खराबी निदान, दूरस्थ पैरामीटर समायोजन. ग्राहक के लिए आसान तेजी से उत्पादन फिर से शुरू.

वैकल्पिक वस्तुः नेटवर्क उत्पादन डेटा प्रणाली

कार्य 1: यह उत्पादन प्रबंधन कर्मियों को उत्पादन डेटा प्रदान कर सकता हैः समय पर शक्ति, वेल्डिंग समय, गैर वेल्डिंग समय,

उत्पादन मात्रा आदि

कार्य 2: सर्वोत्तम और नवीनतम सॉफ्टवेयर और अनुभव डेटा प्राप्त करने के लिए समय पर सॉफ्टवेयर को अपडेट करें, जो ग्राहकों की सहायता कर सकते हैं

दूरस्थ दोष निदान और दूरस्थ पैरामीटर समायोजन। यह ग्राहकों के लिए तेजी से उत्पादन फिर से शुरू करने के लिए सुविधाजनक है।

机器 में निम्नलिखित भाग शामिल हैं

मशीन निम्नलिखित भागों से मिलकर बनती है:

• 伺服驱动的V型工作台सर्वो-चालित V-प्रकार की कार्यतालिका (डॉली)
• V 工作台的前後路轨V टेबल के लिए सामने और पीछे रेल
• 主龙门架 मुख्य गैन्ट्री फ्रेम
• वी प्रकार के वर्कटेबल के लिए ड्राइव सिस्टम
• 液压??紧部分 हाइड्रोलिक क्लैंपिंग यूनिट ((incl. दबाव紧轮, clamping rollers सहित)
• 埋弧 系统,带 丝 送料 系统 तार खिला प्रणाली के साथ डुबकी आर्क वेल्डिंग प्रणाली
• द्रव पुनर्प्राप्ति प्रणाली
• आंतरिक ढ़ोंग कांच के बक्से के साथ जल शीतलन प्रणाली
• 操作平台,ऑपरेटिंग प्लेटफार्म
• 滚轮架子,2对, पोल रोटेशन रोलर, 2 जोड़ी
• 液压系统 हाइड्रोलिक प्रणाली
• नियंत्रण प्रणाली नियंत्रण प्रणाली
