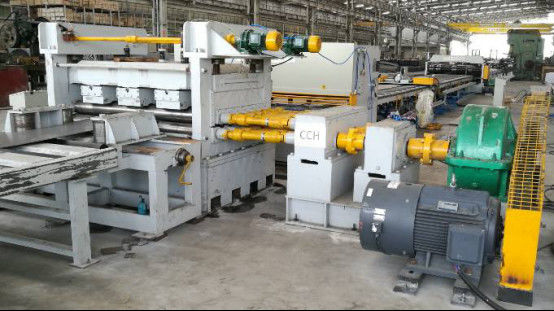

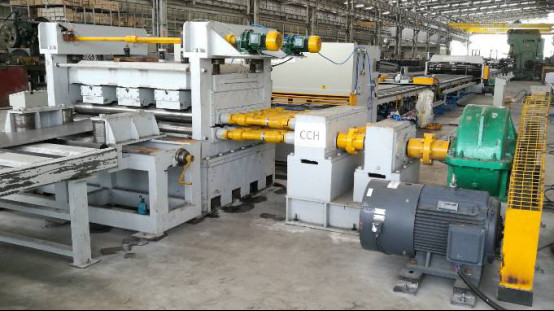

6 X 1600 इकोनॉमिक कट टू लेंथ मशीन स्टील कॉइल कटिंग मशीन
तकनीकी पैरामीटरः
1सामग्री की मोटाईः 2 मिमी-6.0 मिमी Q235A गर्म लुढ़का हुआ हल्के स्टील के लिए
2सामग्री की चौड़ाई: 800-1600 मिमी
3स्टील कॉइल का वजन: अधिकतम 15 टन
4स्टील कॉइल का आंतरिक व्यास: Φ500mm-Φ750mm
5. समतल करने की गतिः 5- 15 मीटर/मिनट
6- समतल रोलर्स की संख्याः 13
7. लेवलिंग रोलर्स का व्यास: 130 मिमी
8पैमाने के लिए लंबाई सीमाः आवश्यकताओं के अनुसार 2000-12000 मिमी।
10काटने की लंबाई की सहिष्णुताः ±15 मिमी (8 मीटर की लंबाई की प्लेट पर आधार)
11. मुख्य लेवलिंग मोटर शक्तिः 37kw (कुल लगभग 57KW)
12मशीन के लिए चौड़ाई क्षेत्रः लगभग 7000 मिमी
त्वरित विवरणः
| नाम | अन्य नाम | ब्रांड नाम | सीएमसी |
| लाइट पोल के लिए लंबाई पर कट लाइन |
डिकोइलर, स्टील कॉइल काटने की मशीन, काट रहा है, लाइटपोल के लिए काटने की मशीन; |
विशेषता | हमारी लाइन पारंपरिक कट की लंबाई से अलग है, आप एक तरफ छोटी और एक तरफ बड़ी चौड़ाई के साथ सीढ़ी के आकार की चादर प्राप्त कर सकते हैं। |
| काटने की क्षमता |
मोटाई 2-6 मिमी लंबाई 12000 मिमी चौड़ाई 800-1600 मिमी |
औद्योगिक उपयोग | औद्योगिक सड़क लाइट पोल |
आवेदनः
यह प्रकाश ध्रुव सामग्री uncoiling, समतल, काटने, खरोंच किनारे काटने और कॉपर काटने की प्रक्रिया के लिए है,
एक तरफ छोटी चौड़ाई प्राप्त करने के लिए, एक तरफ बड़ी चौड़ाई स्टील प्लेट।
विनिर्देश
1स्टील कॉइल लोडिंग डॉली कार:
ऊपर और नीचेः हाइड्रोलिक
क्षैतिज गतिशीलः मोटर चालित
अधिकतम भारः 15 टन
2. हाइड्रोलिक डबल हेड छाता प्रकार डिकोइलर:
जिसमें मोटर चालित पेल ऑफ, मोटर, रिड्यूसर,
चेन प्रणाली घूमने के लिए शिफ्ट लेती है। घूर्णन दिशा घड़ी की दिशा में और विपरीत दिशा में हो सकती है।
खुला और बंदः हाइड्रोलिक
अधिकतम भारः 15 टन
3. स्तरन इकाई: (दो लेय प्रकार),
दो परत रोलर्स लेवलर,
13 रोलर्स, जिनमें से 2 फ़ीडिंग रोलर्स,11 लेवलिंग रोलर्स
समतल रोलर सामग्री:42Cr. व्यास:130 मिमी,यदि बुझ गया हो
दो परतें समतल रोलर्स, मोटर ड्राइव कीड़ा पेंच ऊपर की परत को समायोजित करने के लिए ऊपर और नीचे ले जाने के लिए।
ट्रांसमिशन सिस्टम में गति समायोज्य मोटर, रिड्यूसर आदि शामिल हैं।
रोलर्स को ऊपर/नीचे की ओर ले जाने के लिए हाइड्रोलिक का प्रयोग किया जाता है।
इकाई मार्गदर्शन प्रणाली के साथ है
लम्बाई माप
लंबाई गिनती एन्कोडर रोलर पर स्थापित है
4, काटने (ग्राहक द्वारा तैयार किया गया मैनुअल प्लाज्मा कटर)
5दोहरे किनारे काटना इकाई।
यह प्रकाश पोल के लिए सटीक चौड़ाई प्राप्त करने के लिए गर्म लुढ़का हुआ स्टील प्लेट के स्क्रैप किनारे को काटने के लिए है।
यह स्टील शीट को काटने के लिए रोलिंग कतरन सिद्धांत पर आधारित है। कतरन इकाई के सामने एक डॉली है।
यह सीधे काटने को नियंत्रित करने के लिए है। विभिन्न आकारों की प्रकाश पोल शीट से अलग-अलग चौड़ाई प्राप्त करने के लिए काटने वाले ब्लेड की स्थिति को बदलकर।
जिसमें निम्नलिखित शामिल हैं:
रेल के साथ समर्थन तालिका
क्लैंपिंग शीट डोली, एक टुकड़ा
मोटर और गियरबॉक्स के साथ डबल ब्लेड प्रकार के किनारे काटने वाली इकाई।
6कॉपर स्लिटिंग यूनिट
कॉपर कटिंग मशीन स्टील शीट को काटने के लिए रोलिंग कटिंग सिद्धांत पर आधारित है। कटिंग यूनिट के सामने एक डॉली है।
यह कॉपर काटने की दर को नियंत्रित करने के लिए डॉली पर टॉपर की स्थिति को बदलकर कॉपर काटने की दर को नियंत्रित करता है।
जिसमें निम्नलिखित शामिल हैं:
रेल के साथ समर्थन तालिका
क्लैंपिंग शीट डोली, एक टुकड़ा
मोटर और गियरबॉक्स के साथ एकल ब्लेड प्रकार के किनारे काटने वाली इकाई।
7. तैयार कॉपर शीट के लिए गेंद प्रकार समर्थन तालिका
8विद्युत प्रणाली:
केंद्रीय नियंत्रण तालिका.
पीएलसी, एसी ड्राइवर इन्वर्टर में त्वरित प्रतिक्रिया और अच्छी गतिविधि की विशेषता है, जो माप सटीकता को प्रभावी ढंग से नियंत्रित कर सकती है
और दौड़ने की गति।
9हाइड्रोलिक प्रणाली:
हाइड्रोलिक शक्ति 25L/मिनट
जिसमें हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, ज्वाइंट, सॉफ्ट पाइप, हार्ड पाइप आदि शामिल हैं।
हमारे मानक कट-टू-लेंथ और किफायती संस्करण के बीच अंतर क्या है?
मानक लंबाई में कटौती की तुलना में, आर्थिक प्रकार के नीचे नहीं हैः
1) हाइड्रोलिक गाइडिंग-प्रेसिंग, फावड़ा-हेड, चिंच और फ़ीडिंग डिवाइस।
उपयोगकर्ता को क्रेन का उपयोग करके शीट के सिर को लेवलिंग यूनिट तक उठाना और लटकाना चाहिए।
2) हाइड्रोलिक स्विंग बीम कतरनी मशीनः QC12Y-6X2000
शीट को काटने के लिए उपयोगकर्ता को मैन्युअल प्लाज्मा कटर मशीन का उपयोग करना चाहिए।
ग्राहकों के साथ संचार
उत्तर: इस मशीन से एक तरफ छोटी चौड़ाई और एक तरफ बड़ी चौड़ाई वाली शीट कैसे काटें?
बीः सबसे पहले, वहाँ एक डबल किनारे काटने इकाई है, यह प्रकाश पोल के लिए सटीक चौड़ाई प्राप्त करने के लिए गर्म लुढ़का हुआ स्टील प्लेट के खरोंच किनारे काटने के लिए है,
और फिर हम अपने कॉपर काटने इकाई का उपयोग कर सकते हैं 2 टुकड़ों में स्टील शीट काटने के लिए एक तरफ छोटे और एक तरफ बड़ा शीट के साथ. वहाँ एक है
यह कटिंग इकाई के सामने डॉली है. यह नियंत्रण के लिए है कॉपर काटने की डिग्री. डॉली पर टॉपर की स्थिति को बदलकर को नियंत्रित करने के लिए
कॉपर स्लिटिंग दर।
उत्तर: लम्बाई के हिसाब से काटने के लिए हमारे पास कितने मॉडल हैं?
बीः हमारे पास तीन प्रकार हैं, 6X1600-12 मीटर ((अधिकतम काटने की लंबाई के लिए 12 मीटर), 6X1600-14 मीटर ((अधिकतम 14 मीटर के लिए) और 6X1600-16 मीटर
(अधिकतम 16 मीटर के लिए) ।
A: आपकी गुणवत्ता गारंटी अवधि कितनी है?
और जब मशीन ग्राहक की कार्यशाला में पहुंचेगी, हम इंजीनियर को मशीन को चालू करने और प्रशिक्षण देने के लिए भेजेंगे।
साथ ही, ग्राहक अपने इंजीनियर को डिलीवरी से पहले अध्ययन करने के लिए हमारी कार्यशाला में भेज सकते हैं।
