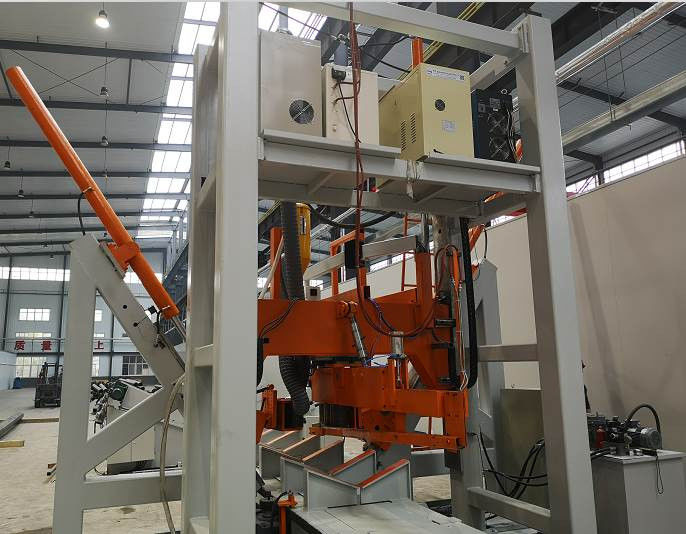

HM2500/12000 उच्च मस्तूल / मोनो पोल / संचार पोल के लिए बंद वेल्डिंग मशीन

CNC POLE SHUT- वेल्डिंग मशीन, मॉडल: HM2500/12000

数控收口直缝焊管机, 型号: HM2500/12000

5G पोल, बिजली के खंभे, हाई पोल लैंप पोल के लिए डिज़ाइन किया गया

Designed for highmast pole, monopole, 5G communication pole

व्यास रेंज: 400~2500mm, मोटाई: 6~20mm, लंबाई: 12000mm

Diameter range:400~2500mm, Thickness:6~20mm, Length:12000mm

डबल आर्क थ्री वायर वेल्डिंग मशीन

double arc three wire welding machine

उपयोग का दायरा: बड़े आकार के मध्यम आकार के खंभे (जैसे 5G पोल, मोनोपोल, हाई मास्ट पोल) अनुदैर्ध्य स्वचालित समापन वेल्डिंग के लिए उपयुक्त

Application scope: suitable for large length medium size pole (like 5G pole, monopole, high mast pole) longitudinal automatic closing welding

CNC POLE SHUT- वेल्डिंग मशीन, यह एक शेल या दो शेल प्रकार के बहुभुज और सर्कल टेपर पोल (शंक्वाकार पोल) के लिए उपयुक्त है।

it is automatic welding line, the gantry type structure is fixed and with welding system, V-shaped fully pole length dolly(worktable) with servo

मोटर गति समायोज्य गति के लिए, हाइड्रोलिक सिलेंडर पोल को बंद करने और एक ही समय में वेल्डिंग करने के लिए क्लैंपिंग व्हील को धक्का देता है।

For two seams pole, when first seam welding finished, the bottom roller will rise and rotate the pole to another seam position to start second

सीम वेल्डिंग।

यह मशीन आमतौर पर बहुभुज और गोलाकार शंक्वाकार मध्यम आकार के खंभे को वेल्ड करने के लिए उपयुक्त है, यह एक टुकड़ा या दो टुकड़ों का हो सकता है। यह वेल्डिंग मशीन एक स्वचालित वेल्डिंग लाइन है, जिसमें एक चर गति सर्वो मोटर के साथ एक गाड़ी है जो खंभे को स्थानांतरित कर सकती है। हाइड्रोलिक तेल सिलेंडर खंभे को कसने के लिए दबाव पहिया को चलाता है, और एक ही समय में वेल्डिंग करता है।

दो-टुकड़ा खंभे के लिए, जब एक सीम वेल्डिंग पूरा हो जाता है, तो रोलर डिवाइस खंभे को ऊपर उठाएगा और दूसरी सीम वेल्डिंग को पूरा करने के लिए स्थिति में घुमाएगा।

विशेष सुविधाएँ: Proprietary features:

• सीएनसी स्वचालित समायोजन, सीएनसी सिस्टम, पोल व्यास के परिवर्तन के साथ, स्वचालित रूप से दबाव को समायोजित करें, स्वचालित रूप से

प्रेसर फुट की स्थिति को समायोजित करें, स्वचालित रूप से फीडिंग गति और स्थिति से मेल खाते हैं, वेल्डिंग सीम को हमेशा बंद स्थिति में रखें, यह सुनिश्चित करने के लिए

सुचारू वेल्डिंग।

CNC स्वचालित समायोजन, CNC प्रणाली, पोल व्यास के परिवर्तन के साथ, स्वचालित रूप से दबाव को समायोजित करें, स्वचालित रूप से

• प्रेसर फुट की स्थिति को समायोजित करें, स्वचालित रूप से फीडिंग गति और स्थिति से मेल खाते हैं, वेल्डिंग सीम को हमेशा बंद स्थिति में रखें, यह सुनिश्चित करने के लिए
• सुचारू वेल्डिंग।
• विशेष सीएनसी नियंत्रण प्रणाली पैर के बाएं और दाएं तरफ के सिंक्रनाइज़ेशन प्रदर्शन को बहुत अच्छा बनाती है
• Special CNC control system makes the left and right side of the foot synchronization performance is very good.

पिछले प्रक्रिया की योग्यता के आधार पर, वेल्डिंग के बाद, पोल वेल्ड में कोई मरोड़ नहीं है, और मशीन के पीछे वेल्ड को केंद्रित करने के लिए कर्मियों को रॉड को प्राइंग और ट्विस्ट करने की आवश्यकता नहीं है।

On the basis of the qualification of the previous process, after welding, there is no torsion of the pole weld, and there is no need for personnel to pry and twist the rod at the back of the machine to center the weld.

4. पोल V-आकार के वर्कटेबल पर है, और इसकी गति सर्वो नियंत्रित है ताकि सिर और पूंछ वेल्डिंग की स्थिरता सुनिश्चित हो सके। सिर से पूंछ तक वेल्डिंग करने से पूंछ की लंबाई बहुत कम हो जाती है जो वेल्ड नहीं है।

• The pole is on the V-shaped worktable, and its motion is servo controlled to ensure the stability of head and tail welding.
• Welding from head to tail greatly reduces the length of the tail that is not welded.

क्लैंपिंग रोलर की संख्या 3 सेट है, इसका लाभ पोल की सतह पर रोलर के दबाव को कम करना है, और सतह पर खरोंच को कम करना है। यह अष्टकोणीय पोल, बहुभुज पोल और शंक्वाकार पोल के उत्पादन के लिए उपयुक्त है। यह समान व्यास या शंक्वाकार हो सकता है।

• The number of clamping roller is 3 sets, the advantage is reduce the roller pressure to the pole surface, and reduce the scratch on the surface. It is suitable for the production of octagonal pole, polygonal pole and conical pole. It can be equal diameter or conical.

V-आकार का वर्कटेबल (डॉली) मोटर चालित फास्ट रिटर्निंग बैक फंक्शन के साथ, और यह ऑपरेटरों की श्रम तीव्रता को कम करता है।

• The V-shaped worktable(dolly) with motorized fast returning back function, and it reduces the labor intensity of operators.
• सबमर्ज्ड आर्क वेल्डिंग फंक्शन

Submerged arc welding function

पोल बैक गाइडिंग डिवाइस के साथ, इसे अनुकूल रूप से समायोजित किया जा सकता है। व्यावहारिक संचालन में, वेल्डिंग सीम की स्थिति शायद ही कभी समायोजित होती है, जो ऑपरेटरों की श्रम तीव्रता को कम करती है।

• With pole back guiding device,it can be adjusted adaptively. In practical operation, the position of welding seam is seldom adjusted,

which reduces the labor intensity of operators.

मशीन के सिर पर स्थापित कैमरे के माध्यम से, वेल्डिंग सीम को मुख्य नियंत्रण पैनल की स्क्रीन पर दर्शाया जाता है, जिससे

• वेल्डिंग सीम का ट्रैकिंग सरल और आसान हो जाता है, और वेल्डिंग की निगरानी के लिए ऑपरेटर की श्रम तीव्रता कम हो जाती है।
• Through the camera installed on the machine head, the welding seam is reflected on the screen of main control panel, making the
• tracking of the welding seam simple and easy, and reducing the labor intensity of the operator for monitoring of the welding.
• स्व-विकसित तेल दबाव और सीएनसी प्रणाली, जिससे वेल्डेड पोल गोल और विरूपण छोटा हो जाता है।
• The self-developed oil pressure and CNC system, making the welded pole round and deformation small.
• दो सीम पोल के लिए, जब पहली सीम वेल्डिंग समाप्त हो जाती है, तो नीचे का रोलर उठेगा और पोल को दूसरी सीम स्थिति में घुमाएगा ताकि दूसरी सीम वेल्डिंग शुरू हो सके।
• For two seam pole, when first seam welding finished, the bottom roller will rise and rotate the pole to another seam position to start second seam welding.
• सामने की स्थिति में लोडिंग और अनलोडिंग
• 前侧上下料 loading and unloading in the front position

आंतरिक तांबे के ब्लॉक, जो वेल्डिंग प्रवेश दर में बहुत सुधार करता है। तांबे के ब्लॉक में शीतलन जल होता है।

The inner copper blocks, which greatly improves the welding penetration rate. Copper block contains cooling water.

ऑपरेटर: 1 व्यक्ति।

• Operator: 1 person.
• 10 मिमी से अधिक प्लेट मोटाई के लिए, डबल आर्क और डबल वायर (या डबल इलेक्ट्रिक और थ्री वायर) सबमर्ज्ड का उपयोग करें
• आर्क वेल्डिंग, डीसी + एसी, डीसी वेल्डिंग उच्च धारा और कम वोल्टेज को अपनाता है, डीसी आर्क बड़ा प्रवेश प्राप्त करता है, एसी अपेक्षाकृत छोटा अपनाता है

वर्तमान और उच्च चाप वोल्टेज, संलयन चौड़ाई बढ़ाता है, और सुंदर वेल्ड निर्माण प्राप्त करता है। वेल्डिंग गति को दोगुना करें, वेल्ड प्रदर्शन में सुधार करें और बिजली की खपत को कम करें।

Optional items: for plate thickness greater than 10mm, adopt double arc and double wire (or double electric and three wire) submerged

arc welding, DC + AC, DC welding adopts high current and low voltage, DC arc obtains large penetration, AC adopts relatively small

current and high arc voltage, increases fusion width, and obtains beautiful weld formation. Double the welding speed, improve the weld performance and reduce the power consumption.

वैकल्पिक आइटम: नेटवर्क उत्पादन डेटा सिस्टम

Function 1: यह उत्पादन प्रबंधन कर्मियों को उत्पादन डेटा प्रदान कर सकता है: चालू होने का समय, वेल्डिंग समय, गैर वेल्डिंग समय,

उत्पादन मात्रा, आदि

• Function 2: सर्वोत्तम और नवीनतम सॉफ़्टवेयर और अनुभव डेटा प्राप्त करने के लिए सॉफ़्टवेयर को समय पर अपडेट करें, जो ग्राहकों को
• दूरस्थ दोष निदान और दूरस्थ पैरामीटर समायोजन में सहायता कर सकता है। ग्राहकों के लिए उत्पादन को जल्दी से फिर से शुरू करना सुविधाजनक है।
•    मशीन में निम्नलिखित भाग होते हैं
•    The machine consists of the following parts:
• सर्वो संचालित वी-टाइप वर्कटेबल (डॉली)
• सर्वो संचालित वी-टाइप वर्कटेबल (डॉली)
• V टेबल के लिए आगे और पीछे की रेल
• V टेबल के लिए आगे और पीछे की रेल
• मुख्य गैन्ट्री फ्रेम
• मुख्य गैन्ट्री फ्रेम
• वी-टाइप वर्कटेबल के लिए ड्राइव सिस्टम
• वी-टाइप वर्कटेबल के लिए ड्राइव सिस्टम
