| ब्रांड नाम: | CMC |
| Model Number: | HJZ-1800 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | विशिष्ट आवश्यकता के अनुसार |

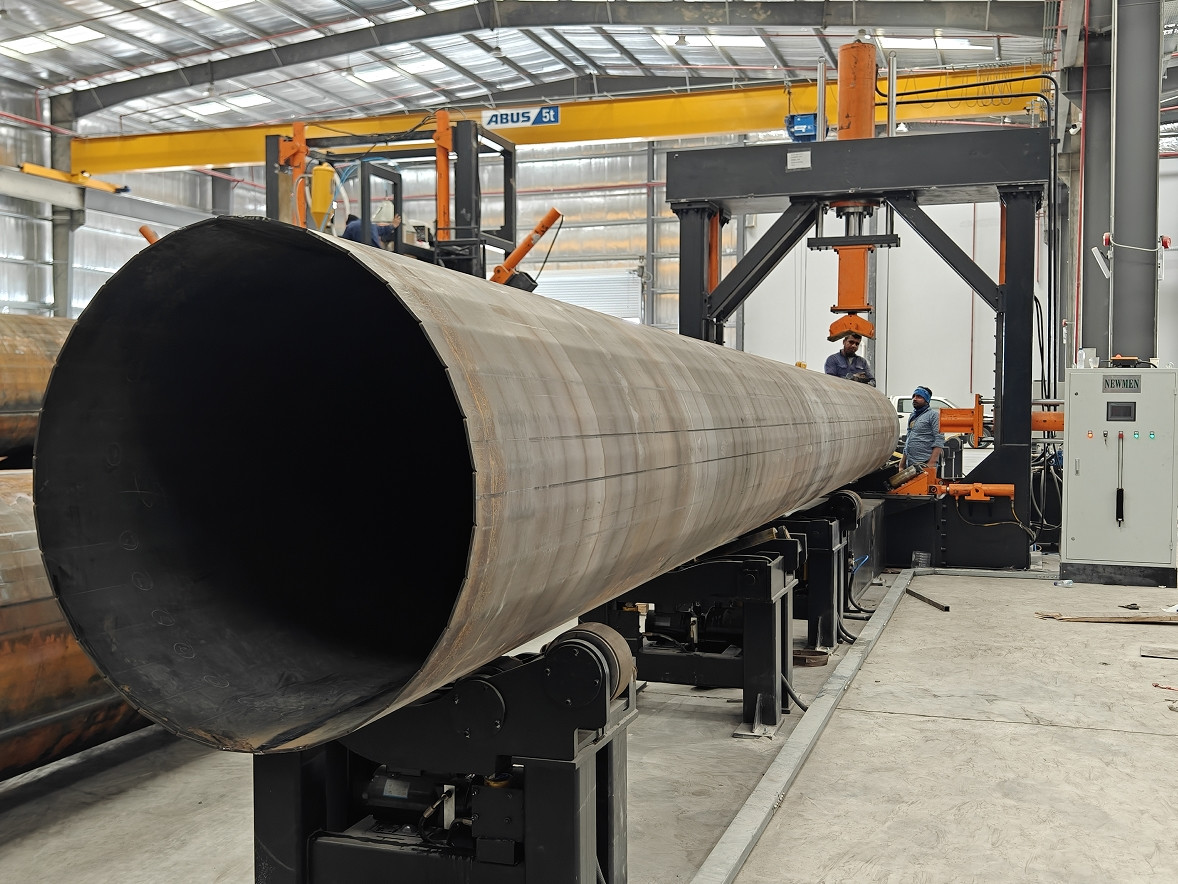

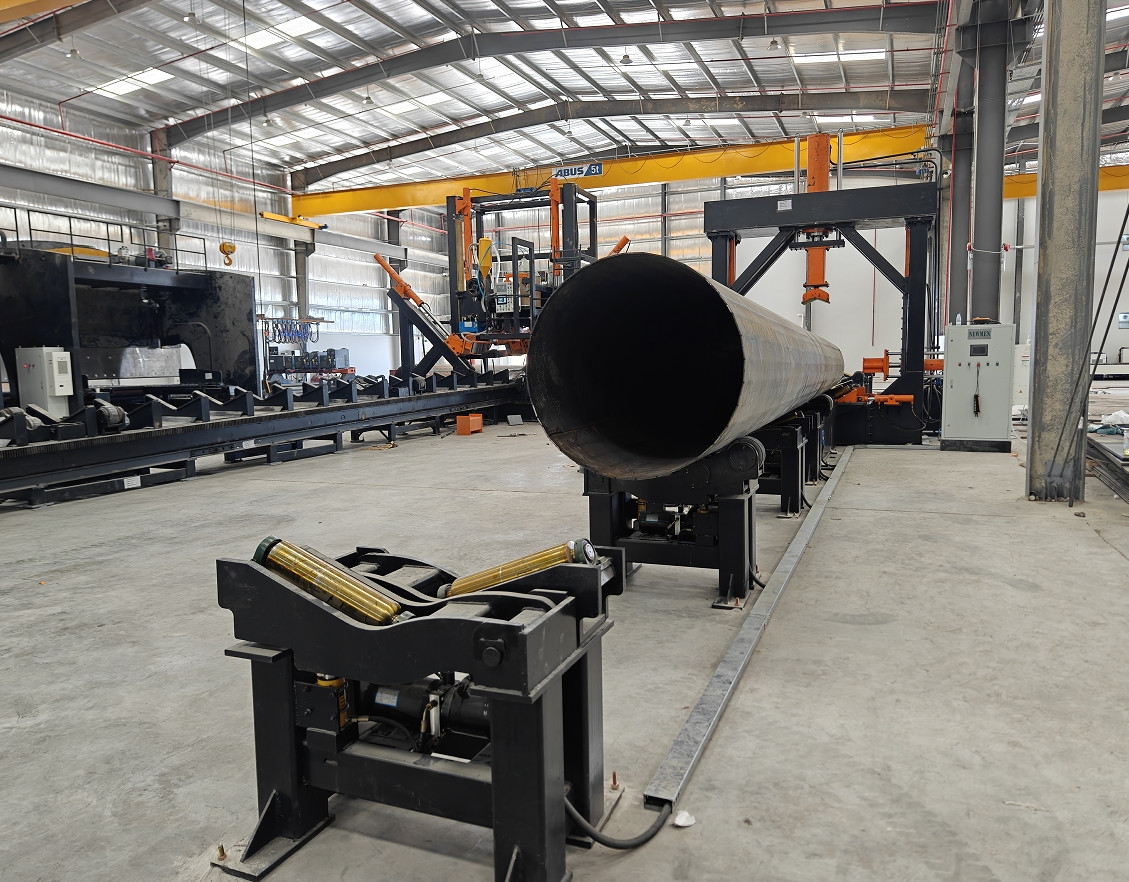

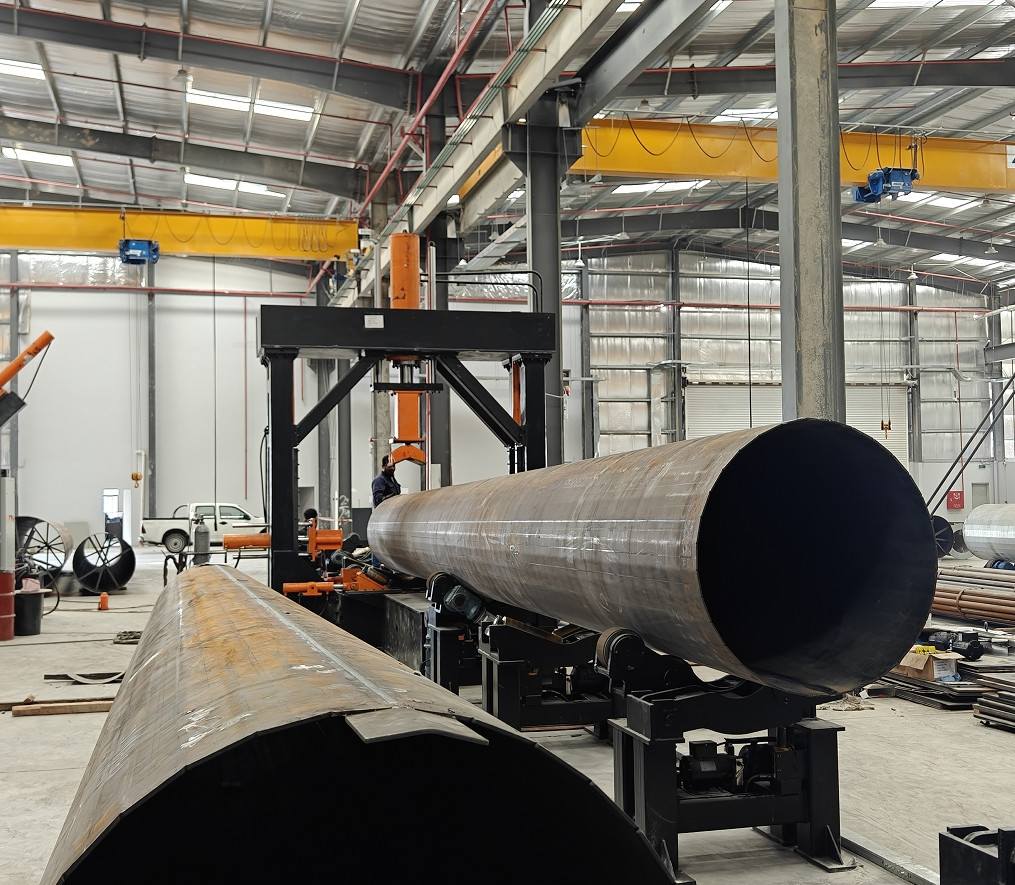

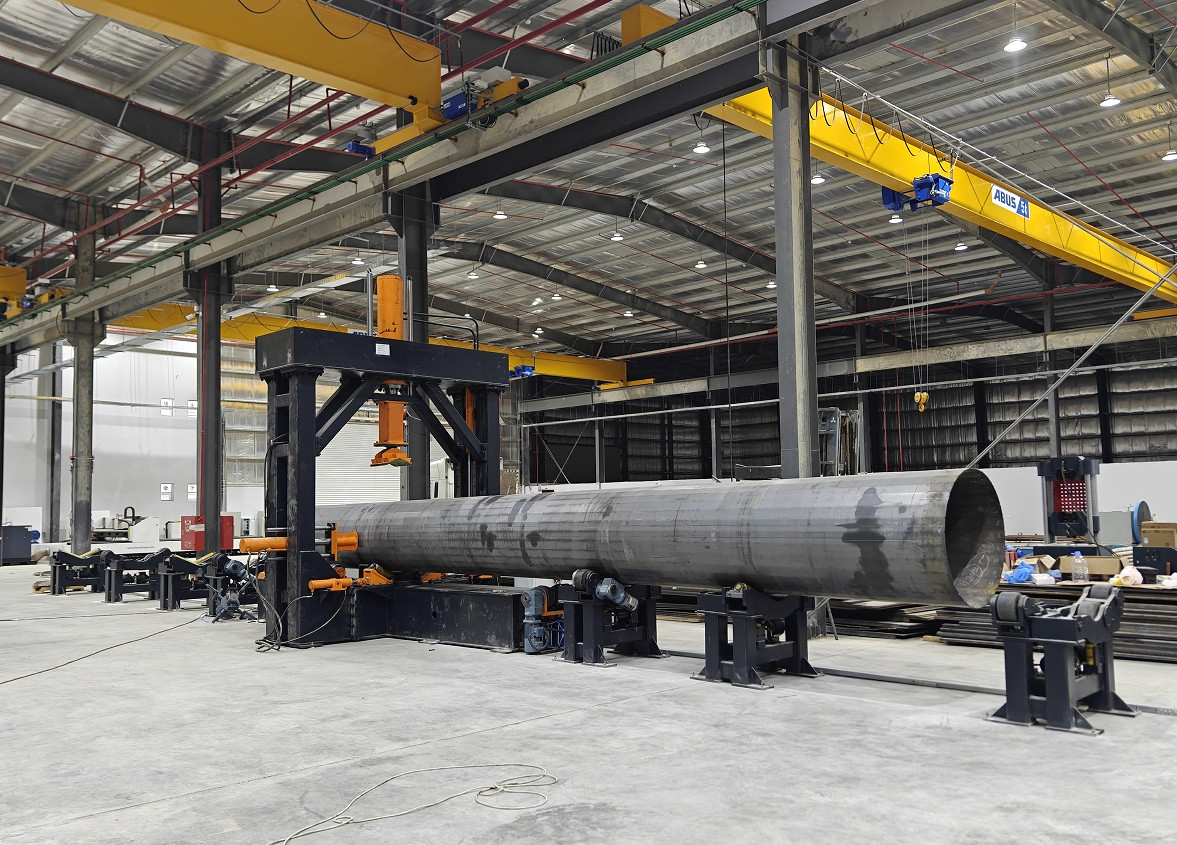

उच्च मास्ट असेंबली सीधी करने वाली मशीन
मॉडल: एचजेजेड-1800
(मोनोपोल, हाई मास्ट, 5जी पोल के लिए)
高杆合 校直机 型号:HJZ-1800
(इलेक्ट्रिक लाइट, 5जी बेस स्टेशन, हाई लाइट आदि के लिए उपयुक्त)
अनुप्रयोग दायरा:
आवेदनः
मुख्य रूप से मोनोपोल, स्मार्ट पोल, 5जी पोल, पावर पोल और हाईमास्ट पोल के लिए उपयुक्त है, जिसमें बड़ा व्यास और मोटी मोटाई होती है।
कार्य 1: अनुदैर्ध्य वेल्डिंग के बाद कुछ पोल को सीधा करें।
कार्य 2: झुकने के बाद, दोनों टुकड़े ऊपरी और साइड सिलेंडरों से जुड़े होते हैं, और फिर स्पॉट वेल्डिंग मैन्युअल रूप से की जाती है,
जो अगली वेल्डिंग प्रक्रिया के लिए सुविधाजनक है।
कार्य 3: यह वेल्डेड पोल के लिए एक पूर्ण वृत्त है, जो फ्लैंज को इकट्ठा करने के लिए सुविधाजनक है।
मुख्य तकनीकी घटक मुख्य तकनीकी विशेषताएं
| नहीं. | 项目आइटम | 单位एकता | 规格मान |
| 1 | 型号 मॉडल |
एचजेजेड-1800 |
|
| 2 |
适合高杆灯杆, विद्युत杆 का अधिकतम व्यास पोल का अधिकतम व्यास |
मिमी | 1800 |
| 3 | 顶部油?? 工作力कार्यबल | KN | 1200 |
| 4 | 顶部油?? 最大行程 अधिकतम स्ट्रोक | एमएम | 850 |
| 5 |
顶部油??活塞杆与下台面最大距离 रॉड से वर्कटेबल तक अधिकतम दूरी |
एमएम | 1800 |
| 6 | 两侧 顶出力 दो तरफा सिलेंडर आउटपुट बल | KN |
300X2 |
| 7 | 侧?? 行程 पार्श्व सिलेंडर स्ट्रोक | मिमी | 600 |
| 8 | 两侧 上下移动距离 दो तरफा सिलेंडर के लिए ऊपरी से निचले तक की दूरी | मिमी | 900 |
| 9 | 液压 अधिकतम कार्य दबाव अधिकतम कार्य दबाव | एमपीए | 21 |
| 10 | 工作台距底面高 काम की मेज की जमीन से ऊंचाई | मिमी | 650 |
| 11 | 立柱内宽 स्तंभ की आंतरिक दूरी | मिमी | 2000 |
| 12 | मुख्य विद्युत शक्ति (२) मुख्य मोटर शक्ति | किलोवाट | 15+5।5 |
| 13 | 机器 वजन मुख्य भाग वजन | किलो | 19000 |
| 14 | 机器占地मशीन स्थान | मिमी | 27000*3500*4100 |
技术说明:तकनीकी स्पष्टीकरण:
1, 本机为三梁工作台结构, तेल 安装于上横梁中央,上下运行.
2, 两侧油?? 按装于主机两侧, 侧?? 通过一对长行程的油??,工具杆子直径作上下运行,调整油?? के作用点和杆子中心一致.
3, सभी क्रियाएँ समान हैं के लिए点动即按住相应的按??即有相应的动作,松开后即停止,两侧可同时动作也可分别动作.
4, मशीन के कार्यस्थलों के सामने और पीछे की स्थिति में दो सेट टावरों से सुसज्जित, ऊपर और नीचे उठाया जा सकता है, ताकि आगे और पीछे की ओर आसानी से स्थानांतरित किया जा सके।
5, मशीन के कार्यस्थलों के सामने और पीछे की स्थिति में दो सेट घूर्णन यंत्रों को लगाकर, ऊपर और नीचे उठाया जा सकता है, जिससे धनुष घूम सके।
6, टोल पहिया यंत्र तथा घूर्णन यंत्र उठान, सभी के लिए तरल दबाव यंत्र, शक्ति बड़ी, स्थिर विश्वसनीय।
7, मुख्य मशीन की स्थिति में चार छोटे तेल हैं, नियंत्रण के बीच की स्थिति के रोलर।
8, मुख्य तेल, साइड तेल, अलग तेल मार्ग, परस्पर गैर हस्तक्षेप, दबाव नहीं खोता।
9, 带 वायरलेस रिमोट ऑपरेटिंग हैंडल,
10, पॉलियमटाइड कवर दबाव निशान को रोकने के लिए
1यह मशीन एक तीन बीम वर्कटेबल संरचना है, जिसमें मुख्य हाइड्रोलिक सिलेंडर ऊपरी क्रॉसबीम के केंद्र में स्थापित है और ऊपर और नीचे चल रहा है।
2दोतरफा हाइड्रोलिक सिलेंडर मुख्य शरीर के दोनों ओर लगाए जाते हैं, और साइड सिलेंडर लंबी स्ट्रोक हाइड्रोलिक सिलेंडर की एक जोड़ी के माध्यम से ऊपर और नीचे चलते हैं।स्थिति ध्रुव के केंद्र क्षेत्र के साथ साइड सिलेंडर के कार्रवाई बिंदु संरेखित करने के लिए समायोजित किया जाता है.
3. सभी क्रियाएं जॉग हैं, जिसका अर्थ है कि संबंधित बटन दबाए रखने से संबंधित क्रिया होगी, और इसे जारी करना बंद हो जाएगा। दो सिलेंडर एक साथ या अलग से कार्य कर सकते हैं।
4. मशीन के कार्यक्षेत्र के सामने और पीछे दो सेट समर्थन पहिया उपकरण स्थापित करें, जिन्हें पोल के आगे और पीछे की गति को सुविधाजनक बनाने के लिए ऊपर और नीचे उठाया जा सकता है।
5. मशीन के कार्यक्षेत्र के सामने और पीछे दो सेट घूर्णन यंत्र स्थापित करें, जिन्हें खंभे को घुमाने के लिए ऊपर और नीचे उठाया जा सकता है।
6समर्थन पहिया उपकरण और घूर्णन उपकरण उठाए जाते हैं, जो सभी मजबूत बल, स्थिर और विश्वसनीय के साथ हाइड्रोलिक उपकरण हैं।
7मेजबान स्थिति में चार छोटे हाइड्रोलिक सिलेंडर हैं, जो रोलर्स की स्थिति को नियंत्रित करते हैं।
8मुख्य तेल सिलेंडर और साइड तेल सिलेंडर में अलग तेल सर्किट होते हैं जो एक दूसरे में हस्तक्षेप नहीं करते हैं और दबाव नहीं खोते हैं।
9एक वायरलेस रिमोट कंट्रोल जॉयस्टिक से लैस,
10. छिद्रण को रोकने के लिए पॉलीयुरेथेन कोटिंग।
मशीन के लिए स्पेयर पार्ट्सः
एक और सेट वायरलेस रिमोट कंट्रोल हैंडल
