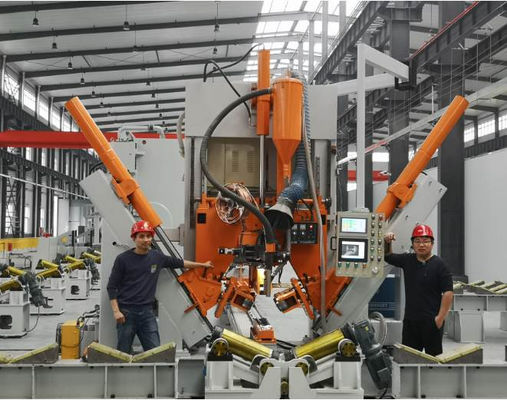

लाइट पोल शट-वेल्डिंग मशीन मॉडल HM11000 हाई मास्ट और मोनो पोल के लिए

संख्यात्मक नियंत्रण वाली लाइटबॉर्ड संकुचन सीधी मशीन, मॉडलःHM1100/16000

सीएनसी पोल शट-वेल्डिंग मशीन, मॉडलः एचएम1100/16000

पल्स एमआईजी वेल्डिंग सिस्टम और डुबकी आर्क वेल्डिंग सिस्टम के साथ

滚轮 प्रकाररोलर प्रकार

设计专用于智慧杆,5G杆,高杆灯杆, 电力杆,也可用以普通路灯杆

सामान्य स्ट्रीट लाइट पोल, मोनो पोल, हाई मास्ट पोल और 5जी संचार पोल के लिए विशेष रूप से डिज़ाइन किया गया।

परिधिः60~1100 मिमी, मोटाई:3~12 मिमी

व्यास सीमा 60~1100mm, मोटाई सीमा 3~12mm

उपयोग की सीमाः बड़ी लंबाई के मध्य स्तंभ अनुदैर्ध्य स्वचालित संकलन 接接,5G स्तंभ, विद्युत स्तंभ, उच्च स्तंभ प्रकाश स्तंभ, या साधारण सड़क प्रकाश स्तंभ के लिए भी उपयोग किया जा सकता है।

आवेदन का दायराः 5जी पोल, मोनो पोल, हाई मास्ट पोल और सामान्य स्ट्रीट लाइट पोल जैसे बड़े लंबाई के मध्यम आकार के पोल अनुदैर्ध्य स्वचालित समापन वेल्डिंग के लिए उपयुक्त है।

यह मशीन आम तौर पर एक या दो टुकड़े स्टील स्टोव के लिए उपयुक्त होती है। यह मशीन स्वचालित स्टोव है, छोटी गाड़ी के साथ एक समायोज्य गति विद्युत मशीन है, जो स्टोव की गति को समायोजित कर सकती है।

यह मशीन आमतौर पर मध्यम आकार के बहुभुज और शंकुधारी ध्रुवों को वेल्डिंग के लिए उपयुक्त होती है, विशेष रूप से ध्रुवों के लिए उपयुक्त होती है जिनमें केवल एक या दो सीम होते हैं। यह एक स्वचालित वेल्डिंग लाइन है।ट्रॉली समायोज्य गति मोटर से लैस हैहाइड्रोलिक सिलेंडर दबाव पहिया एक ही समय में ध्रुव और वेल्ड कस सकता है।

专有特点:स्वामित्व वाली विशेषताएं

• संख्यात्मक नियंत्रण स्वचालित समायोजन, संख्यात्मक नियंत्रण प्रणाली, ध्रुव व्यास परिवर्तन के साथ, स्वचालित समायोजन दबाव, स्वचालित समायोजन दबाव पैर की स्थिति, स्वचालित मिलान ध्रुवों के प्रेषण गति और स्थिति, बनाए रखने के लिए हमेशा संयुक्त स्थिति में, सुनिश्चित करने के लिए.CNC स्वचालित समायोजन, सीएनसी प्रणाली, ध्रुव व्यास के परिवर्तन के साथ, स्वचालित रूप से दबाव समायोजित,स्वचालित रूप से दबाने पैर की स्थिति को समायोजित, स्वचालित रूप से फ़ीडिंग गति और स्थिति से मेल खाता है, चिकनी वेल्डिंग सुनिश्चित करने के लिए वेल्डिंग सीम को हमेशा बंद स्थिति में रखें।
• 确保在前工序合格的基础上, 接后杆子 无扭转,机器后边无需人员 扭杆子来对中.और वहाँ की जरूरत नहीं है के लिए कर्मियों को खींचने और वेल्ड केंद्र के लिए मशीन के पीछे की छड़ी मोड़ करने के लिए.
• 推动杆子为变频控制,带有电器?? 车停止功能,以保证头尾?? 接的稳定性. from头?? to尾,头尾几乎没有留留未?? 接的长度,不需要在尾部100~200mm 长度进行人工补充.driving pole is controlled by frequency conversion,विद्युत ब्रेक स्टॉप फ़ंक्शन के साथ सिर और पूंछ वेल्डिंग की स्थिरता सुनिश्चित करने के लिएइस प्रणाली से पोल को छोटे छोर से निचले छोर तक पूरे क्षेत्र में वेल्ड किया जा सकता है और वेल्डिंग से लगभग कोई लंबाई नहीं बची है। इस तरह अगली प्रक्रिया के मैन्युअल काम को कम किया जाता है।
• 压脚 की संख्या 3 सेट के लिए है, लाभ यह है कि दबाव को कम करने के लिए दबाव को कम करने के लिए सड़क प्रकाश स्तंभ की सतह का दबाव, सतह की सुंदरता, दबाव निशान प्रभाव को कम करना, साथ ही उत्पादन के लिए उपयुक्त है आठ कोण स्तंभ,多?? 杆和圆?? 杆.यह अष्टकोणीय पोल के उत्पादन के लिए उपयुक्त है, बहुभुज ध्रुव और शंकुध्रुव। यह समान व्यास या शंकुध्रुव हो सकता है।
• मोटर चालित तेजी से वापसी समारोह के साथ धक्का प्रकार ट्रॉली, कोई आवश्यकता नहीं ऑपरेटर मैन्युअल रूप से वापस धक्का करने के लिए और यह ऑपरेटरों की श्रम तीव्रता को कम करता है।
• 后推动型小车,带气动 紧装置,相对于手动 紧,简单快速. प्यूमेटिक क्लैंपिंग डिवाइस के साथ रियर पुश ट्रॉली, यह मैनुअल क्लैंपिंग की तुलना में सरल और तेज़ है।
• 埋弧+脉冲 双机双功能 पल्स एमआईजी वेल्डिंग सिस्टम और विथ सबमर्जेड आर्क वेल्डिंग सिस्टम के साथ, डबल वेल्डिंग पावर स्रोत।
• सामग्री एक तरफ रोलर प्रकार के लिए है, ऊपर नीचे सामग्री के लिए आसान है, सामग्री के ऊपर और नीचे की गति के स्वचालन को प्राप्त करने के लिए फायदेमंद है। अधिक से अधिक सामग्री मशीन के एक तरफ हैं, ऑपरेटरों के आगे और पीछे लंबी दूरी की आवाजाही से बचें, ऑपरेटरों को केवल मेजबान मशीन की स्थिति में काम करने की आवश्यकता है, ऑपरेटरों की श्रम शक्ति को बहुत कम करें।और अपस्ट्रीम और डाउनस्ट्रीम सामग्री के स्वचालन का एहसास करने के लिए अनुकूल है. लोडिंग और अनलोडिंग ऑपरेटर को लंबी दूरी के आंदोलन से बचने के लिए एक ही तरफ हो सकता है। ऑपरेटर को केवल मेजबान मशीन की स्थिति में काम करने की आवश्यकता है,जो श्रम तीव्रता को बहुत कम करता है.
• 带杆子后导板,自适应调整,实际操作中很少调节位置,降低操作人员的劳动强度.with pole back guiding device, it can be adjusted adaptively. in practical operation the position of welding seam is rarely adjusted, 带杆子后导板,自适应调整,实际操作中很少调节位置,降低操作人员的劳动强度.जो ऑपरेटरों की श्रम तीव्रता को कम करता है.
• 通过安装在机头上的摄像头,把?? 反映到控制台上的屏幕,使得?? 的跟踪,简单容易,降低操作人员的劳动强度.Through the camera installed on the machine head, the welding seam is reflected on the screen of main control panel, मशीन के सिर पर स्थापित कैमरे के माध्यम से, वेल्डिंग सीम मुख्य नियंत्रण कक्ष की स्क्रीन पर परिलक्षित होता है,वेल्डिंग सीम का पता लगाना सरल और आसान बनाना, और वेल्डिंग की निगरानी के लिए ऑपरेटर की श्रम तीव्रता को कम करना।
• स्व-विकसित तेल दबाव तथा नियंत्रण सिंक्रनाइज़ेशन प्रणाली ने प्रति ध्रुव की आवश्यकताओं को कम कर दिया है, जिससे बाद के ध्रुव को गोल, आकार में छोटा बना दिया है। स्व-विकसित तेल दबाव और सीएनसी प्रणाली, वेल्डेड पोल को गोल और विरूपण को छोटा बनाती है।
• 操作人员:1 व्यक्ति. ऑपरेटरः 1 व्यक्ति.
• रील रैक, 5 सेट (12 मीटर, 14 मीटर, 16 मीटर पोल के लिए उपयुक्त)
• खरीदार की कार्यशाला के लेआउट के अनुसार, विभिन्न कार्य दिशाओं वाली मशीनें प्रदान की जा सकती हैं।
• ग्राहकों की विशेष आवश्यकताओं के लिए, दुनिया भर में विभिन्न ध्रुवों को पूरा करने के लिए विशेष डिजाइन और निर्माण किया जा सकता है।

• ऑप्शन आइटम

1, स्ट्रीट लाइट पोल लोडिंग और अनलोडिंग सिस्टमः

मशीन के बाईं ओर, एक भंडारण रैक है, जो 20 ~ 30 ध्रुवों को संग्रहीत कर सकता है (ध्रुवों के आकार के अनुसार संख्या भिन्न होती है) । वेल्डिंग पूरा होने के बाद, बटन दबाएं,और स्ट्रीट लाइट पोल को स्टोरेज रैक पर डिस्चार्ज किया जाएगा जो मशीन के दाईं ओर है, इसमें 20 पोल रखे जा सकते हैं (पोल के आकार के अनुसार संख्या भिन्न होती है) ।

2, लेजर स्वचालित ट्रैकिंग प्रणाली, लेजर को सीम, लेजर तस्वीरें प्राप्त करने के लिए कैमरा, फोटो से सीम की स्थिति खोजने के लिए गणना सॉफ्टवेयर, संदेश पीएलसी को भेजा जाना,पीएलसी वेल्डिंग मशाल को सीम स्थिति में ले जाने के लिए सर्वो मोटर को नियंत्रित करेगा.

3, दूरस्थ निदान समारोह। मशीन आपूर्तिकर्ता दूरस्थ दोष निदान और दूरस्थ पैरामीटर समायोजन में ग्राहक की सहायता कर सकता है। ग्राहकों के लिए उत्पादन को जल्दी से फिर से शुरू करने के लिए सुविधाजनक।

4 वेल्डिंग मशीन के लिए उच्च आवृत्ति प्रेरण हीटिंग मशीन के लिए वेल्डिंग से उत्पन्न केले के प्रभाव को कम करने के लिए प्रेरणहीटिंग मशीन के शरीर और प्रेरण हीटिंग कॉइल सहित.

机器 में निम्नलिखित भाग शामिल हैं

मशीन निम्नलिखित भागों से मिलकर बनती है:

• प्रयोग हेतु小车移动的长型工作台ट्रॉली चलाने के लिए लंबी कार्यतालिका
• 主龙门架 मुख्य गैन्ट्री फ्रेम
• 小车驱动ट्रॉली ड्राइव प्रणाली
• 后出料滚轮,5 सेट अनलोडिंग रोलर रैक, 5 सेट
• 液压??紧部分हाइड्रोलिक क्लैंपिंग पार्ट ((incl. दबाव紧轮,适用于中杆Including clamping rollers, suitable for medium size pole)
• 埋弧 系统,带 丝 送料系统वायर फ़ीडिंग सिस्टम के साथ डुबकी आर्क वेल्डिंग सिस्टम
• द्रव पुनर्चक्रण प्रणालीफ्लक्स रिकवरी प्रणाली
• 液压系统हाइड्रोलिक प्रणाली
• नियंत्रण प्रणालीनियंत्रण प्रणाली
• दबाव पहिया मोल्ड, ग्राहक के आवश्यकताओं के अनुसार.

包含:适合高杆灯杆,智慧杆,5G杆 मोडल एक सेट

:适合普通路灯杆,最小直径60mm, 等径圆杆,圆??杆 मोल्ड का एक सेट

: 适合普通路灯杆,最小直径60mm, 八角杆 मोल्ड का एक सेट

:अतिरिक्त विन्यास सामान्य सड़क लाइट लाइट लाइट के लिए उपयुक्त है। (एक छोटा सा उपकरण शामिल है, लंबाई के बहुत छोटे लाइट लाइट के लिए उपयुक्त है, जैसे कि 1 ~ 2 मीटर की लंबाई का हाथ)

क्लैंपिंग रोलर, ग्राहक की पोल आवश्यकताओं के अनुसार।

जिसमें निम्नलिखित शामिल हैं:

मोनो पोल, हाई मास्ट, 5जी पोल मोल्ड के लिए उपयुक्त 1 सेट।

सामान्य स्ट्रीट लाइट के लिए उपयुक्त 1 सेट, न्यूनतम व्यास 60 मिमी (गोल ध्रुव और शंकुधारी ध्रुव)

सामान्य स्ट्रीट लाइट के खंभे के लिए उपयुक्त 1 सेट, न्यूनतम व्यास 60 मिमी (अष्टकोणीय खंभे)

सामान्य स्ट्रीट लाइट के खंभे के लिए उपयुक्त पीछे के क्लैंपिंग उपकरणों का 1 सेट (एक छोटा सा उपकरण शामिल है, जो बहुत छोटी लंबाई के खंभे के लिए उपयुक्त है, जैसे कि 1 ~ 2 मीटर लंबी बांह) ।
