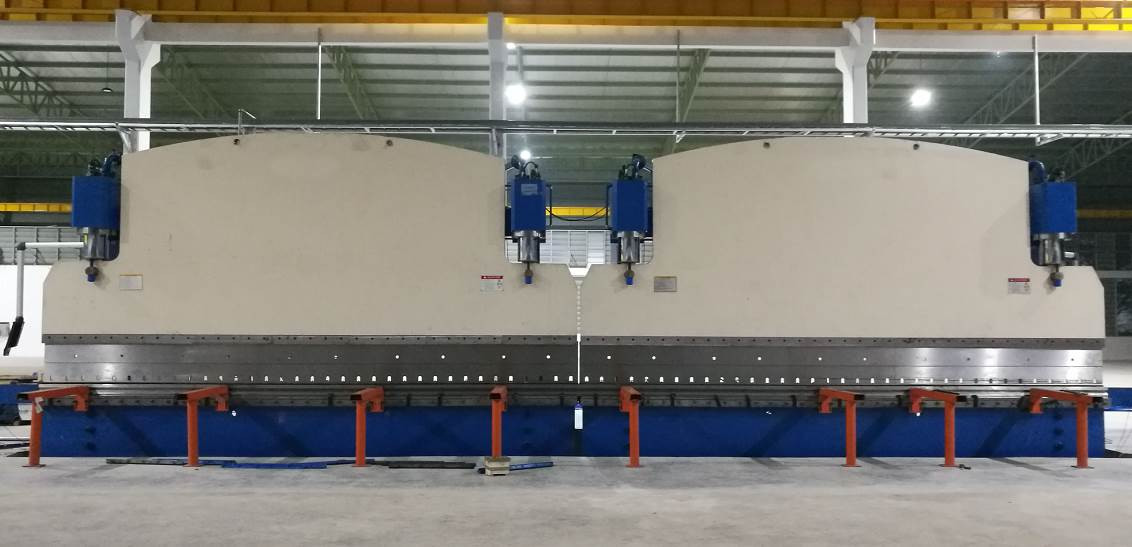

सीएनसी टैंडेम हाइड्रोलिक प्रेस ब्रेक मॉडलः 2-WE67K-320/6000

अनुप्रयोगः प्रकाश स्तंभ और उच्च मस्तूल बनाने के लिए




प्रेस ब्रेक टूलींग का विवरण



मुख्य प्रदर्शन:

• Y1,Y2 अक्ष --- सिलेंडरों को नियंत्रित करने के लिए राम के दोनों ओर दो रैखिक तराजू स्थापित की गई हैं।
• मशीन के फ्रेम में टैंक, वर्कटेबल, बाएं और दाएं आवास और रैम शामिल हैं।

तो यह उच्च शक्ति और अच्छी कठोरता है

• सिंक्रनाइज़ेशन कार्यशील सिद्धांत

प्रेस ब्रेक दोनों सिलेंडरों के सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए इलेक्ट्रिक-हाइड्रोलिक अनुपात वाल्व को अपनाना।आनुपातिक वाल्व BOSCH-Rexroth कंपनी द्वारा बनाया जाता है बहुत अच्छा प्रदर्शन के साथ जैसे यांत्रिक कार्रवाई जोड़े के बीच कम घर्षण, उच्च नियंत्रण बल और निरंतर क्रिया के साथ ठीक इलेक्ट्रॉनिक एम्पलीफायर और विद्युत चुंबक।मशीन के दोनों तरफ दो रास्टर डिस्प्लेर्स हैं रैम की स्थिति का संकेत प्राप्त करने के लिए लगातार और नियंत्रण प्रणाली के लिए संकेत वापस फ़ीड, तो नियंत्रण प्रणाली एक मशीन पर दो सिलेंडर सिंक्रनाइजेशन बनाने के लिए विद्युत हाइड्रोलिक वाल्व को नियंत्रित करेगा।

• अन्य चूंकि रास्टर डिस्प्लेयर्स को सीधे आवास प्लेटों पर नहीं, बल्कि ¥C ¥ प्लेटों पर स्थापित किया जाता है, काम करते समय राम और फ्रेम का विचलन इसकी माप और नियंत्रण सटीकता को प्रभावित नहीं करेगा
• दो इकाइयों के बारे में सिंक्रनाइज़ेशन कार्य सिद्धांतः

यदि दो इकाइयों को एक साथ काम करने की आवश्यकता है, तो केवल मुख्य इकाई के नियंत्रण कक्ष पर सिंक्रनाइज़ेशन स्थिति में स्विच को घुमाने की आवश्यकता है।दोनों इकाई स्थिति संकेत सीएनसी नियंत्रण प्रणाली (Delem प्रणाली) के लिए भेजा जाएगा, और सीएनसी प्रणाली से आउटपुट सिग्नल आनुपातिक वाल्व और प्रीफिल वाल्व के लिए भेजा जाएगा। तेजी से नीचे नियंत्रित करने के लिए, गति परिवर्तन बिंदु,दो इकाइयों को उच्च परिशुद्धता के साथ सिंक्रनाइज़ करने के लिए प्रेसिंग गति और वापसी की गति

• कंप्यूटर के माध्यम से, ऑपरेटर मशीन के साथ संवाद कर सकता है। कंप्यूटर में कई सेवा भाषाएं हैं, स्वचालित रूप से झुकने के बल की गणना और समायोजन।इसके अलावा यह गणना और मृत बिंदु को नियंत्रित कर सकते हैं, गति परिवर्तन बिंदु. ram के स्ट्रोक (Y1, Y2) उपयोगकर्ता की विशेष आवश्यकता को पूरा करने के लिए एक छोटा झुकाव कर सकते हैं।
• अच्छी मार्गदर्शन प्रणाली, स्थिति माप प्रणाली और हाइड्रोलिक संतुलन प्रणाली से लैस पूर्ण लंबाई नौकरी और सनकी नौकरी की आवश्यकताओं को पूरा करने के लिए।
• काम के टुकड़े की सटीकता सुनिश्चित करने के लिए काम करते समय मशीन के विचलन की भरपाई करने के लिए वर्कटेबल मुआवजा इकाई को अपनाया जाता है
• सिलेंडर की सतह में अच्छा पहनने और गर्मी उपचार होता है, इसलिए इसमें अच्छी स्नेहन और लंबी सेवा जीवन होती है।

साइड अनलोडिंग सिस्टम
