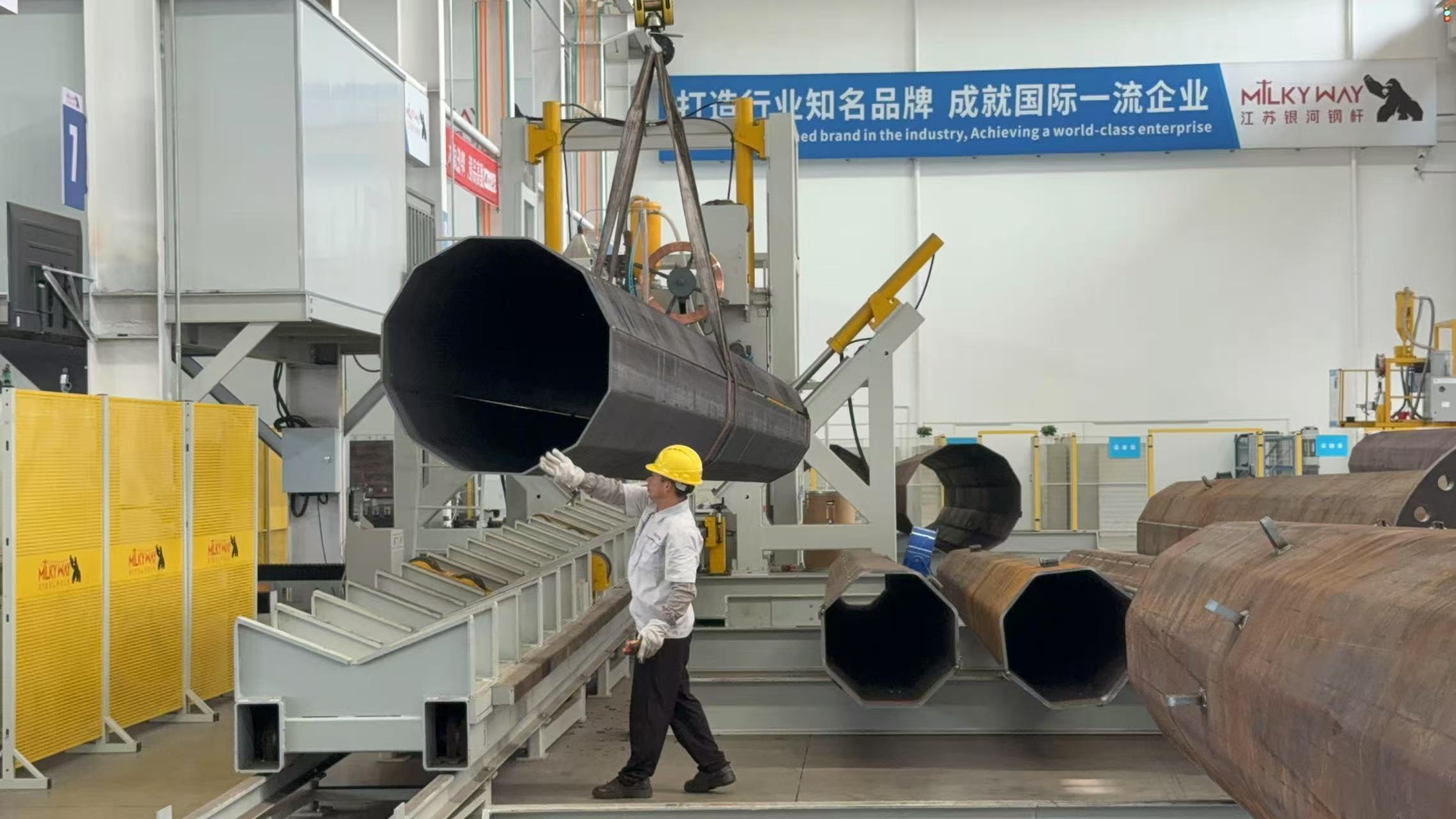

उच्च मस्तूल पोल शट वेल्डिंग मशीन
मॉडल: HM1800/16000
अनुप्रयोग: स्वचालित शट / सीम वेल्डिंग के लिए (उच्च मस्तूल, मोनो पोल, संचार पोल, आदि के लिए)
उच्च मस्तूल पोल शट वेल्डिंग मशीन, यह एक शेल या दो शेल प्रकार के बहुभुज और सर्कल टेपर पोल के लिए उपयुक्त है। यह स्वचालित वेल्डिंग लाइन है, गैन्ट्री प्रकार की संरचना तय है और वेल्डिंग सिस्टम के साथ है, पूरी पोल लंबाई ट्रॉली सर्वो मोटर के साथ गति समायोज्य गति के लिए चलती है। हाइड्रोलिक सिलेंडर क्लैंपिंग व्हील को पोल को बंद करने और एक ही समय में शट वेल्डिंग करने के लिए धक्का दे सकता है।
दो-सीम स्टाइल पोल के लिए, जब पहली सीम वेल्डिंग समाप्त हो जाती है, तो नीचे का रोलर पोल को उठाएगा और फिर दूसरी सीम वेल्डिंग शुरू करने के लिए दूसरी सीम स्थिति में घूम जाएगा।
मशीन में निम्नलिखित भाग शामिल हैं:
ट्रॉली और पोल के चलने के लिए लंबी कार्य तालिका।
मुख्य गैन्ट्री इकाई
पोल ट्रॉली के चलने के लिए ड्राइविंग सिस्टम
हाइड्रोलिक क्लैंपिंग (पोल के लिए क्लैंपिंग पहियों सहित)
सबमर्ज्ड आर्क वेल्डिंग सिस्टम, जिसमें वेल्डिंग वायर फीडिंग सिस्टम शामिल है।
फ्लक्स रिकवरिंग सिस्टम
पानी ठंडा करने की प्रणाली के साथ आंतरिक तांबे की पट्टी
उभरते प्रकार का रोलर, 2 इकाइयाँ
हाइड्रोलिक सिस्टम
नियंत्रण प्रणाली
| तकनीकी विशेषताएं | ||
| 1 | कार्य करने योग्य व्यास | 350-1600 मिमी |
| 2 | कार्य करने योग्य लंबाई | 16000 मिमी |
| 3 | पोल की मोटाई | 6~16 मिमी |
| 4 | क्लैंपिंग फीट की मात्रा | 3 इकाइयाँ |
| 5 | पंप के लिए मोटर की शक्ति | 5.5 किलोवाट |
| 6 | ट्रॉली के लिए मूविंग मोटर | 7KW, AC सर्वो |
| 7 | ऊर्ध्वाधर यात्रा स्ट्रोक | 1100 मिमी |
| 8 | ऊर्ध्वाधर यात्रा कार्य बल | 39 टन (2 टुकड़े सिलेंडर x19.5 टन) |
| 9 | साइड यात्रा कार्य बल | 32 टन x 2 टुकड़े |
| 10 | वेल्डिंग मशीन | सबमर्ज्ड आर्क वेल्डिंग, 1250A |
| 11 | वेल्डिंग वायर का व्यास | 2.5~4 मिमी वेल्डिंग वायर, पोल की मोटाई के अनुसार चयन करने के लिए |
| 12 | कार्य गति | 0.5~2 मीटर/मिनट (नोट: अलग-अलग मोटाई की गति अलग-अलग होगी |
| 13 | वेल्डिंग दिशा | शाफ्ट के आधार बड़े सिरे से शीर्ष छोटे सिरे से वेल्डिंग शुरू करें। |
| 14 | प्रवेश क्षमता | 90 % |
| 15 | मुख्य विद्युत तत्व | श्नाइडर (फ्रांस ब्रांड) |
| 16 | पीएलसी | सीमेंस |
| 17 | मुख्य मोटर आवृत्ति ड्राइवर |
श्नाइडर (फ्रांस ब्रांड) या डेल्टा (ताइवान ब्रांड) |
| 18 | मुख्य मोटर ब्रांड (हाइड्रोलिक पंप के लिए) | सीमेंस |
| 19 | सर्वो मोटर | सीमेंस |
| 20 | वेल्डिंग पावर ब्रांड और मॉडल |
सबमर्ज्ड आर्क वेल्डिंग कैयुआन (चीन में पैनासोनिक जापान फैक्ट्री) |
| 21 | वज़न | 28 टन |
| 22 | समग्र आकार (मिमी) | 35000x5500x5100 मिमी (LxWxH) |
