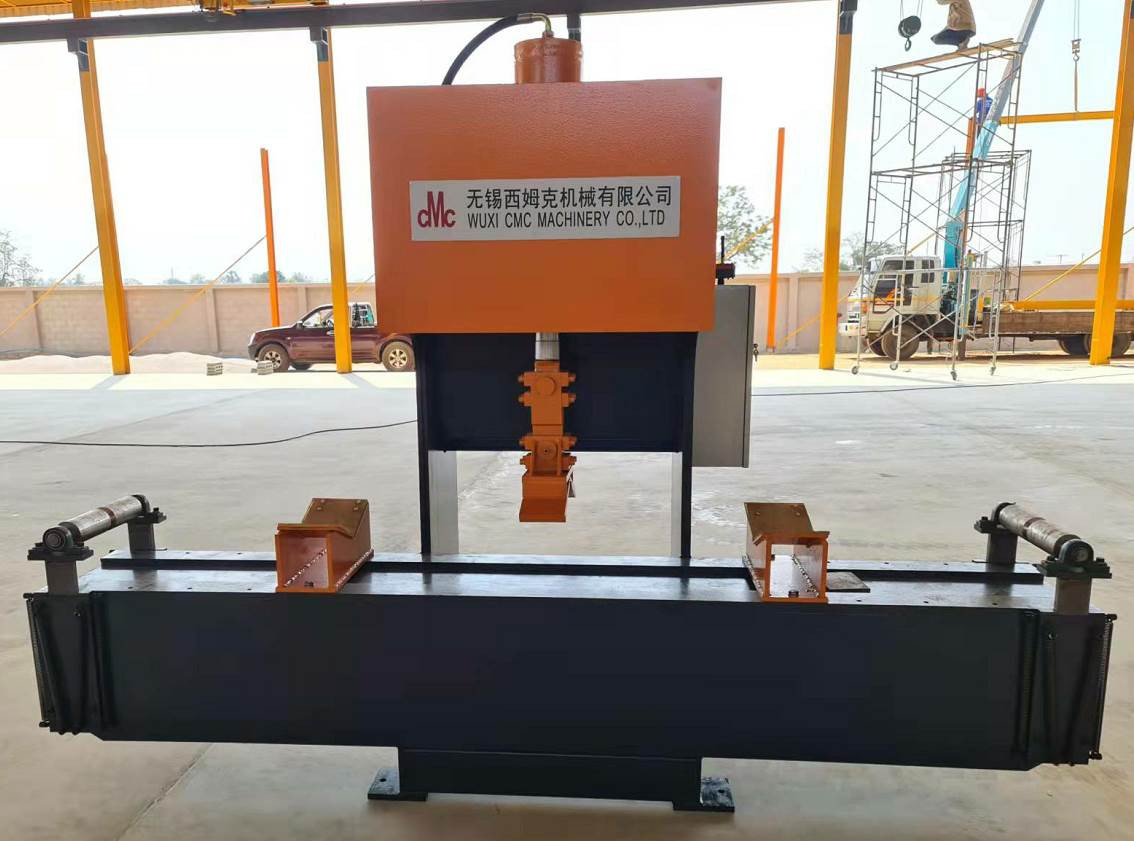

आरडब्ल्यू-डीसी120/260 एक एकीकृत स्वचालित उत्पादन प्रणाली है जो स्टील के हल्के पोल निर्माण के लिए डिज़ाइन की गई है। यह बेस प्लेट वेल्डिंग, स्टिफनर वेल्डिंग,और एक निरंतर कार्यप्रवाह में सीएनसी प्लाज्मा दरवाजे काटनायह प्रणाली उच्च उत्पादन दक्षता और कम मैनुअल हैंडलिंग के साथ शंकु, गोल और अष्टकोणीय प्रकाश पोल निर्माण के लिए उपयुक्त है।
| पैरामीटर | विनिर्देश |
|---|---|
| ध्रुव व्यास सीमा | 120-260 मिमी |
| पोल की अधिकतम लंबाई | 12-14 मीटर |
| मोटाई सीमा | 2.5-4.5 मिमी |
| अधिकतम भार क्षमता | 150 किलो |
| ड्राइविंग गति | 6-48 मी/घंटा |
| प्लाज्मा स्रोत | हाइपरथर्म पावरमैक्स 45 |
| काटने की मोटाई क्षमता | 6 मिमी तक |
| उत्पादन चक्र | 10-15 मिनट/पोल |

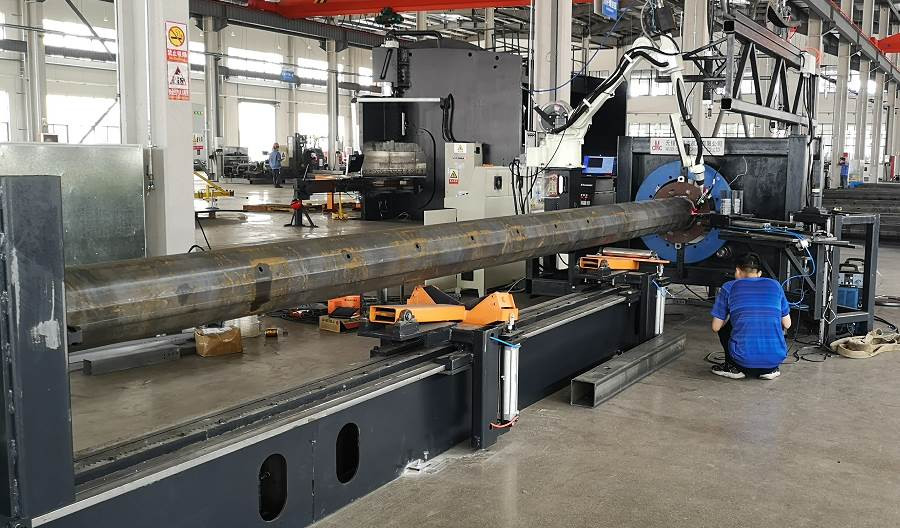

रोबोट वेल्डिंग प्रणाली रोबोट और वेल्डिंग पावर स्रोत के बीच वास्तविक समय में संचार के माध्यम से स्थिर आर्क नियंत्रण और सुसंगत सीम गुणवत्ता सुनिश्चित करती है।यह आधार प्लेट संरचनाओं के लिए परिपत्र सीम वेल्डिंग और सुदृढीकरण रिब वेल्डिंग का समर्थन करता है.
| नहीं. | पद | पैरामीटर |
|---|---|---|
| 1 | ध्रुव या गोल पट्टी मिन व्यास | 120 मिमी |
| 2 | ध्रुव या गोल पट्टी अधिकतम व्यास | 260 मिमी |
| 3 | ध्रुव या गोल पट्टी अधिकतम लंबाई | 12 से 14 मीटर |
| 4 | ध्रुव या गोल पट्टी न्यूनतम मोटाई | 2.5 मिमी |
| 5 | पोल या गोल पट्टी अधिकतम मोटाई | 4.5 मिमी |
| 6 | पोल या गोल बार अधिकतम वजन | 150 किलो |
| 7 | ड्राइविंग गति | 6~48m/h, समायोज्य, एसी सर्वो नियंत्रण के साथ |
| 8 | वेल्डिंग गति | संदर्भ गति 5 ~ 7 मिनट/टुकड़ा |
| 9 | नीचे से काटने की अधिकतम दूरी, एक्स अक्ष | 1500 मिमी |
| 10 | प्लाज्मा स्रोत | हाइपरथर्म पावरमैक्स 45 उपयुक्त अधिकतम मोटाई:6 मिमी (यूएसए में निर्मित) |
| 11 | छेद और गुणवत्ता काटने के लिए अधिकतम मोटाई | प्लाज्मा स्रोत के आधार पर उच्च मानक और विकल्प |
| 12 | अधिकतम काटने की गति | प्लाज्मा स्रोत के आधार पर (एक सामान्य प्रकाश ध्रुव विद्युत दरवाजे के लिए, काटने का समय लगभग 30 ~ 40 सेकंड है) |
| 13 | सीएनसी प्रणाली | सि डाफेंग (SF-2100S) |
| 14 | घोंसला बनाने वाला सॉफ्टवेयर | स्मार्टनेस्ट |
| 15 | सीएनसी प्लाज्मा काटने की मशाल | 1 सेट |
| 16 | आर्क वोल्टेज ऊंचाई नियंत्रक | ऊंचाई HP105 |
| 17 | ऊंचाई यंत्र | प्लाज्मा टॉर्च ऊंचाई चलाने वाला उपकरण, 1 सेट |
| 18 | एक पोल के लिए उत्पादन गति | 10 से 15 मिनट लोडिंग और अनलोडिंग सहित पोल के आकार के आधार पर |
